Шків під розточування

шків профіль Б розміри

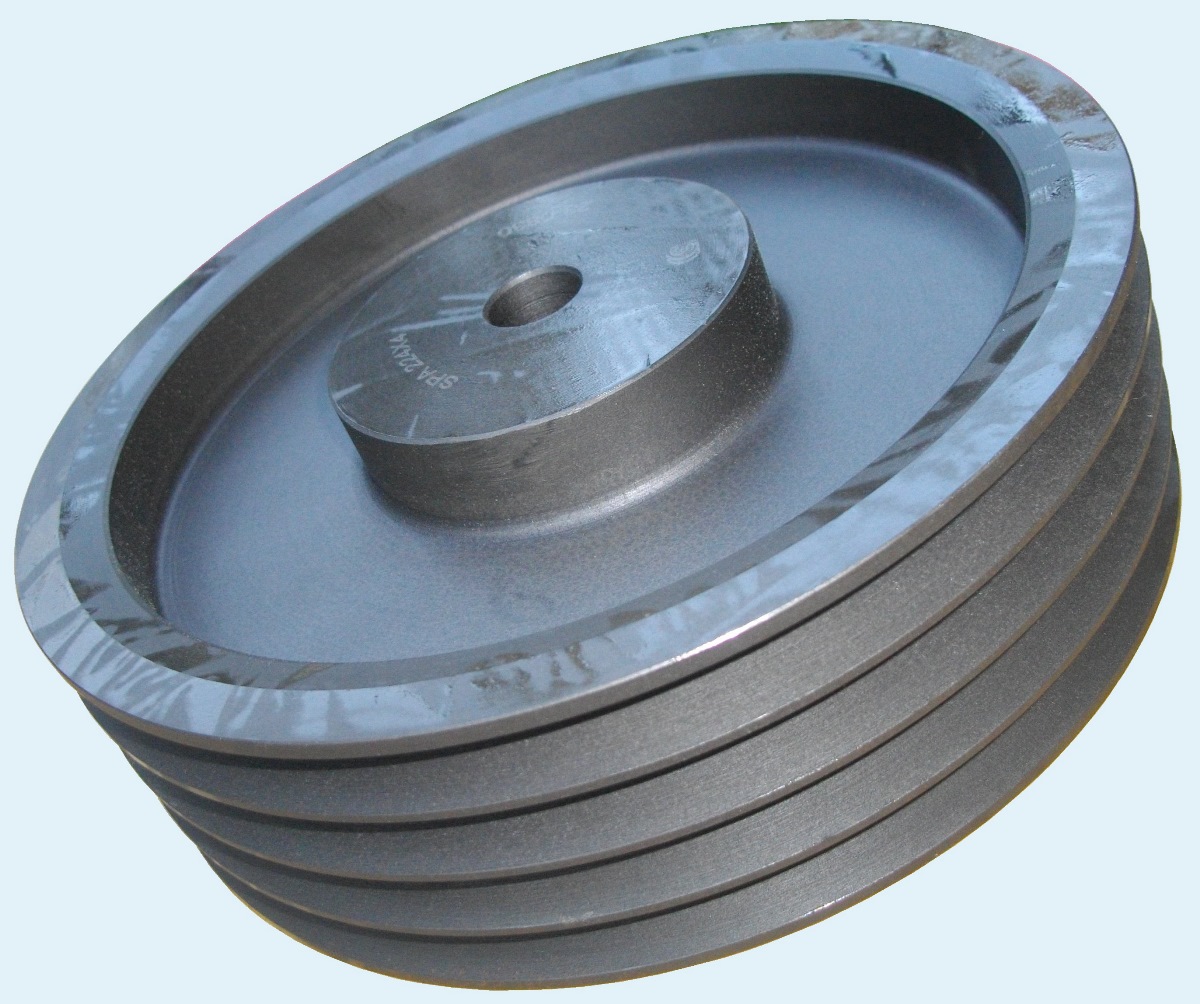

Шків для клинових пасів, під розточування

Клинові шківи під розточування використовуються у випадках, коли необхідно встановити шків на вал нестандартної конфігурації. Робоча частина такого шківа має типову конфігурацію, яка не відрізняється від шківів з монтажними втулками та шківів з безшпоночними муфтами.

шкив для клинового ремня 2 ручья

Шків під клиновий пас - розміри профіля:

 профіль
 канавки		 A,
 мм		 h,
 мм		 T,
 мм		 e,
 мм		 f,
 мм
 SPZ 9,7 11,0 12,0 8,0 2,0
 SPA 12,7 13,8 15,0 10,0 2,8
 SPB 16,3 17,5 19,0 12,5 3,5
 SPC 22,0 23,8 25,5 17,0 4,8
