Зірочка 08B-2 для двохрядного ланцюга

Виготовлення зірочок для ланцюгів

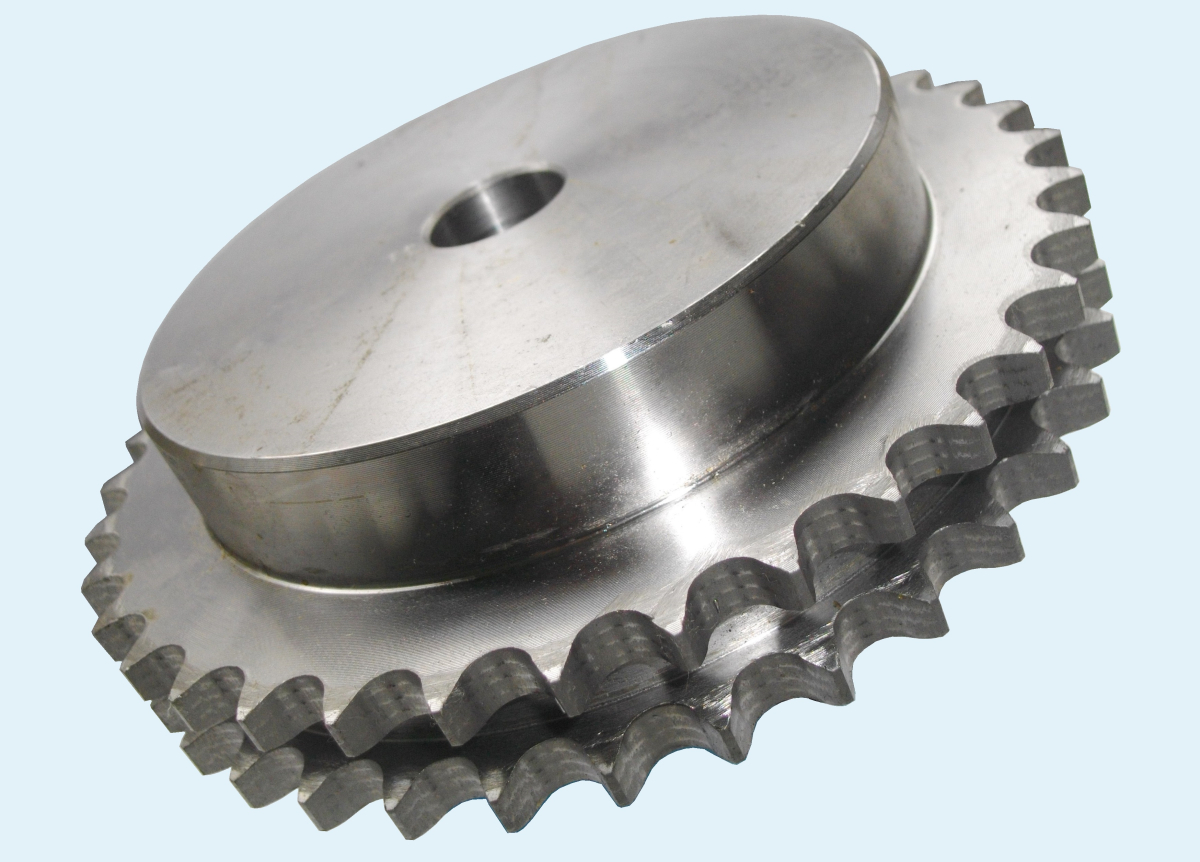

Двохрядна зірочка Sati 08B-2 зі ступицею.

Зірочка 08В-2 призначена для роботи з двохрядним ланцюгом, який має крок 12,7 мм та діаметр ролика 8,51 мм. Зірочка виготовляється з вуглецквої сталі С-45, зубці без термічної обробки.

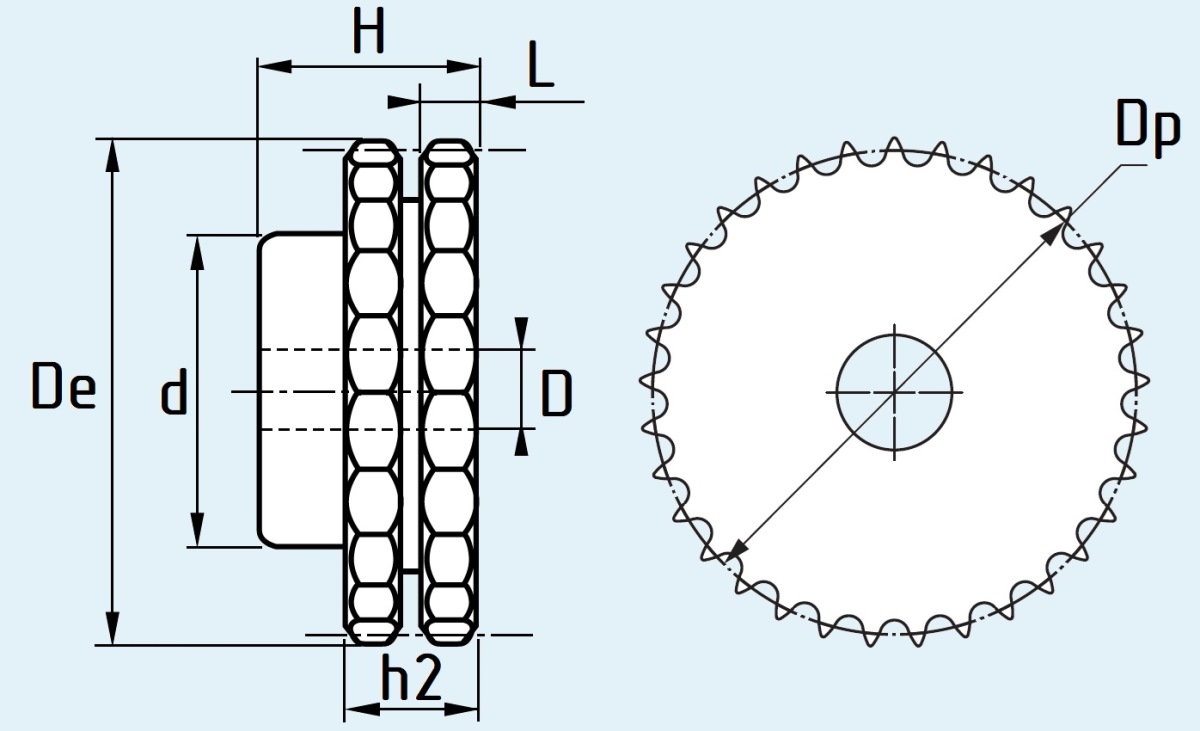

Креслання зірочки

Розміри та маркування двохрядних зірочок 08В2

 артикул Z
 зубці		 De Dp d D додаткове позначення
 PD09008 Z=8 37.2 33,18 20 10 08B-2 (12,7 x 7,75 mm) duplex Z=008,
 08B2 1/2x5/16'' Z=8
 PD09009 Z=9 41.0 37,13 24 10 08B-2 (12,7 x 7,75 mm) duplex Z=009,
 08B2 1/2x5/16'' Z=9
 PD09010 Z=10 45.2 41,10 26 10 08B-2 (12,7 x 7,75 mm) duplex Z=010,
 08B2 1/2x5/16'' Z=10
 PD09011 Z=11 48.7 45,07 29 10 08B-2 (12,7 x 7,75 mm) duplex Z=011,
 08B2 1/2x5/16'' Z=11
 PD09012 Z=12 53.0 49,07 33 10 08B-2 (12,7 x 7,75 mm) duplex Z=012,
 08B2 1/2x5/16'' Z=12
 PD09013 Z=13 57.4 53,06 37 10 08B-2 (12,7 x 7,75 mm) duplex Z=013,
 08B2 1/2x5/16'' Z=13
 PD09014 Z=14 61.8 57,07 41 10 08B-2 (12,7 x 7,75 mm) duplex Z=014,
 08B2 1/2x5/16'' Z=14
 PD09015 Z=15 65.5 61,09 45 10 08B-2 (12,7 x 7,75 mm) duplex Z=015,
 08B2 1/2x5/16'' Z=15
 PD09016 Z=16 69.5 65,10 50 12 08B-2 (12,7 x 7,75 mm) duplex Z=016,
 08B2 1/2x5/16'' Z=16
 PD09017 Z=17 73.6 69,11 52 12 08B-2 (12,7 x 7,75 mm) duplex Z=017,
 08B2 1/2x5/16'' Z=17
 PD09018 Z=18 77.8 73,14 56 12 08B-2 (12,7 x 7,75 mm) duplex Z=018,
 08B2 1/2x5/16'' Z=18
 PD09019 Z=19 81.7 77,16 60 12 08B-2 (12,7 x 7,75 mm) duplex Z=019,
 08B2 1/2x5/16'' Z=19
 PD09020 Z=20 85.8 81,19 64 12 08B-2 (12,7 x 7,75 mm) duplex Z=020,
 08B2 1/2x5/16'' Z=20
 PD09021 Z=21 89.7 85,22 68 12 08B-2 (12,7 x 7,75 mm) duplex Z=021,
 08B2 1/2x5/16'' Z=21
 PD09022 Z=22 93.8 89,24 70 12 08B-2 (12,7 x 7,75 mm) duplex Z=022,
 08B2 1/2x5/16'' Z=22
 PD09023 Z=23 98.2 93,27 70 14 08B-2 (12,7 x 7,75 mm) duplex Z=023,
 08B2 1/2x5/16'' Z=23
 PD09024 Z=24 101.8 97,29 70 14 08B-2 (12,7 x 7,75 mm) duplex Z=024,
 08B2 1/2x5/16'' Z=24
 PD09025 Z=25 105.8 101,33 70 14 08B-2 (12,7 x 7,75 mm) duplex Z=025,
 08B2 1/2x5/16'' Z=25
 PD09026 Z=26 110.0 105,36 70 16 08B-2 (12,7 x 7,75 mm) duplex Z=026,
 08B2 1/2x5/16'' Z=26
 PD09027 Z=27 114.0 109,40 70 16 08B-2 (12,7 x 7,75 mm) duplex Z=027,
 08B2 1/2x5/16'' Z=27
 PD09028 Z=28 118.0 113,42 70 16 08B-2 (12,7 x 7,75 mm) duplex Z=028,
 08B2 1/2x5/16'' Z=28
 PD09029 Z=29 122.0 117,46 80 16 08B-2 (12,7 x 7,75 mm) duplex Z=029,
 08B2 1/2x5/16'' Z=29
 PD09030 Z=30 126.1 121,50 80 16 08B-2 (12,7 x 7,75 mm) duplex Z=030,
 08B2 1/2x5/16'' Z=30
 PD09031 Z=31 130.2 125,54 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=031,
 08B2 1/2x5/16'' Z=31
 PD09032 Z=32 134.3 129,56 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=032,
 08B2 1/2x5/16'' Z=32
 PD09033 Z=33 138.3 133,60 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=033,
 08B2 1/2x5/16'' Z=33
 PD09034 Z=34 142.6 137,64 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=034,
 08B2 1/2x5/16'' Z=34
 PD09035 Z=35 146.7 141,68 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=035,
 08B2 1/2x5/16'' Z=35
 PD09036 Z=36 151.0 145,72 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=036,
 08B2 1/2x5/16'' Z=36
 PD09037 Z=37 154.6 149,76 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=037,
 08B2 1/2x5/16'' Z=37
 PD09038 Z=38 158.6 153,80 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=038,
 08B2 1/2x5/16'' Z=38
 PD09039 Z=39 162.7 157,83 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=039,
 08B2 1/2x5/16'' Z=39
 PD09040 Z=40 166.8 161,87 90 16 08B-2 (12,7 x 7,75 mm) duplex Z=040,
 08B2 1/2x5/16'' Z=40
 PD09042 Z=42 175.4 169,95 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=043,
 08B2 1/2x5/16'' Z=42
 PD09043 Z=43   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=044,
 08B2 1/2x5/16'' Z=43
 PD09044 Z=44   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=042,
 08B2 1/2x5/16'' Z=44
 PD09045 Z=45 188.0 182,07 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=045,
 08B2 1/2x5/16'' Z=45
 PD09046 Z=46 192.1 186,10 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=046,
 08B2 1/2x5/16'' Z=46
 PD09047 Z=47   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=047,
 08B2 1/2x5/16'' Z=47
 PD09048 Z=48 200.3 194,18 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=048,
 08B2 1/2x5/16'' Z=48
 PD09049 Z=49   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=049,
 08B2 1/2x5/16'' Z=49
 PD09050 Z=50 208.3 202,26 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=050,
 08B2 1/2x5/16'' Z=50
 PD09052 Z=52   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=052,
 08B2 1/2x5/16'' Z=52
 PD09054 Z=54   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=054,
 08B2 1/2x5/16'' Z=54
 PD09055 Z=55   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=055,
 08B2 1/2x5/16'' Z=55
 PD09056 Z=56   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=056,
 08B2 1/2x5/16'' Z=56
 PD09057 Z=57 236.4 230,54 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=057,
 08B2 1/2x5/16'' Z=57
 PD09058 Z=58   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=058,
 08B2 1/2x5/16'' Z=58
 PD09059 Z=59   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=059,
 08B2 1/2x5/16'' Z=59
 PD09060 Z=60 248.6 242,66 88 20 08B-2 (12,7 x 7,75 mm) duplex Z=060,
 08B2 1/2x5/16'' Z=60
 PD09062 Z=62   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=062,
 08B2 1/2x5/16'' Z=62
 PD09064 Z=64   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=064,
 08B2 1/2x5/16'' Z=64
 PD09065 Z=65   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=065,
 08B2 1/2x5/16'' Z=65
 PD09068 Z=68   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=068,
 08B2 1/2x5/16'' Z=68
 PD09070 Z=70   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=070,
 08B2 1/2x5/16'' Z=70
 PD09072 Z=72   88 20 08B-2 (12,7 x 7,75 mm) duplex Z=072,
 08B2 1/2x5/16'' Z=72
 PD09076 Z=76 313.3 307,33 88 25 08B-2 (12,7 x 7,75 mm) duplex Z=076,
 08B2 1/2x5/16'' Z=76
 PD09085 Z=85   108 25 08B-2 (12,7 x 7,75 mm) duplex Z=085,
 08B2 1/2x5/16'' Z=85
 PD09095 Z=95 390.1 384,11 108 25 08B-2 (12,7 x 7,75 mm) duplex Z=095,
 08B2 1/2x5/16'' Z=95
 PD09114 Z=114   108 25 08B-2 (12,7 x 7,75 mm) duplex Z=114,
 08B2 1/2x5/16'' Z=114
