Відкриті зубчасті паси Bando

відкритий зубчастий пас

Пас зубчастий для лінійних приводів

Для побудування систем з лінійним рухом готові запропонувати відкриті (розімкнені) зубчасті паси.
Найчастіше вони виготовляються з поліуретану та мають металевий корд, при необхідності можливе постачання пасів з арамідним (кевларовим) кордом. Стандартне виконання - односторонні паси, опціонально можливе двохстороннє виконання. Також достіупні для замовлення гумові відкриті зубчасті паси зі скловолоконним або поліестеровим кордом.

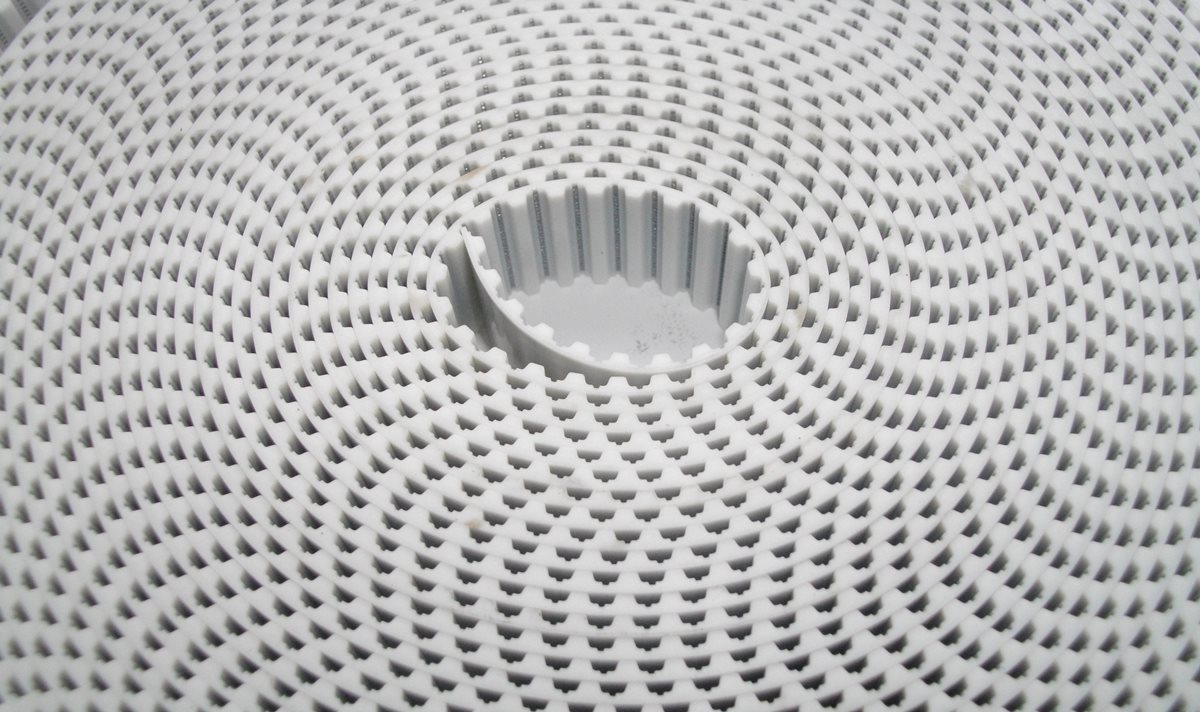

придбати рулонний зубчастий пас

метричні зубчасті паси

 профіль крок,
 мм		 матеріал стандартні ширини, мм
 T2,5 2.5 поліуретан/металлокорд
 T5 5.0 поліуретан/металлокорд 6, 10, 16, 25, 32, 48, 50
 T10 10.0 поліуретан/металлокорд 16, 25, 32, 50, 75, 96, 100
 T20 20.0 поліуретан/металлокорд 32, 50, 75, 100
 AT5 5.0 поліуретан/металлокорд 10, 16, 25, 32, 50
 AT10 10.0 поліуретан/металлокорд 16, 25, 32, 50, 75, 96, 100
 AT20 20.0 поліуретан/металлокорд 25, 32, 50, 75, 100

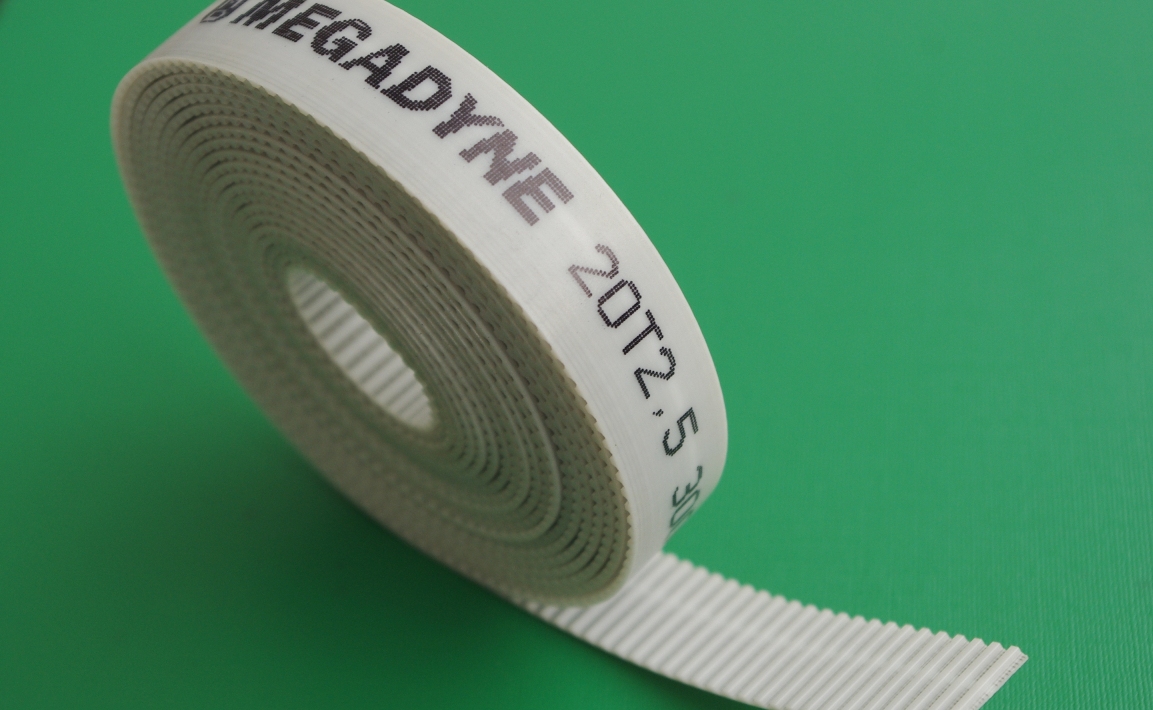

Megadyne Megalinear

Метричні паси HTD / STS / RPP

 профіль крок,
 мм		 матеріал стандартні ширини,
 мм		 допоміжний артикул
 STS S2M 2.0 гума/скловолокно 5, 6, 7, 8, 10 STD S2M Synchrodrive
 STS S3M 3.0 гума/скловолокно 5, 6, 8, 10, 12, 15 STD S3M Synchrodrive
 STS S4,5M 4,5 гума/скловолокно 6, 10 STD S4.5M Synchrodrive
 STS S5M 5,0 гума/скловолокно 8, 10, 12, 15, 20, 25 STD S5M Synchrodrive
 STS S8M 8,0 гума/скловолокно 10, 12, 15, 20, 25, 30, 50 STD S8M Synchrodrive
 STS S14M 14.0 поліуретан/металл 40, 55 STD S14M Synchrodrive
 HTD-3M 3.0 поліуретан/металл 9 LL GT 3MR STEEL
 HTD-5M 5.0 поліуретан/металл 15, 20, 25, 50 LL GT 5MR STEEL
 HTD-8M 8.0 поліуретан/металл 20, 30, 50, 85 LL GT 8MR STEEL
 HTD-14M 14.0 поліуретан/металл 25, 40, 55, LL GT 14MR STEEL

паси з дюймовим кроком

 профіль крок,
 мм		 матеріал стардартні ширини, мм
 MXL 2,032 гума/скловолокно 3,2  4,8  6,4  7,9  9,5  12,7
 XL 5.08 гума/скловолокно 6,4  7,9  9,5  12,7  19,05
 L 9.525 гума/скловолокно 12,7  19,05  25,4
 H 12.7 гума/скловолокно 12,7  19,05  25,4  38,1  50,8  76,2
 XL 5.08 поліуретан/металлокорд 6,4  7,9  9,4  12,7  19,05  25, 4  50,8
 L 9.525 поліуретан/металлокорд 9,4  12,7  19,05  25,4  38,1  50,8
 H 12.7 поліуретан/металлокорд 12,7  19,05  25,4  38,1  50,8

Для побудування лінійних приводів ви можете придбати черв'ячні редуктори, електродвигуни з гальмом, зубчасті шківи, монтажні втулки, натяжні пристрої, кінцеві пластини, та направляючі зубчастих пасів, підшипники з додатковим покриттям, кулачкові муфти, циліндричні та конічні зубчасті колеса, безшпоночні муфти, роликові ланцюги та зірочки до них.

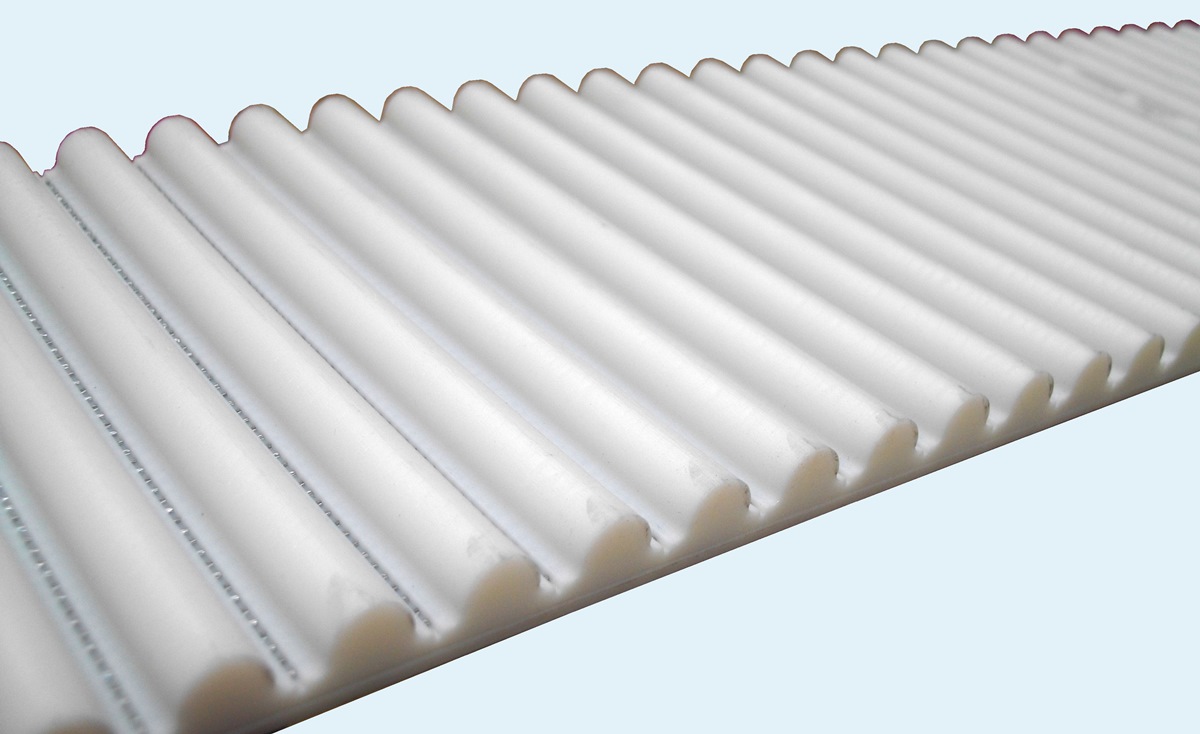

Ремень открытый рулонный

На сторінках нашого сайта ви можете скачати PDF-каталоги та допосіжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових та ланцюгових передач.

Михайло Павінов
інженер
(098) 083-58-09
