Обгонна муфта CTS типів UK - UKC - UKCC являє собою обгонну муфту з вбудованим шарикопідшипником та виконаним в гпбпритах, що відповідає підшипникам серії 6200. Завдяки цьому, муфта добре центрується та може працювати на високих швидкостях проковзування. Використання ексцентричних тіл запирання робить хід муфти легким, а блокування обгонної муфти чітке та надійне.
В залежності від конструктивного виконання шарикопідшипникові обгонні муфти мають наступні різновиди:
- UK - обидві обойми гладкі
- UKC - внутрішня обойма має шпоночний паз
- UKCC - обідві обойми мають шпоночний паз
Виконання 2RS обговорює наявність ущільнень.
Виконання ZZ - металеві пластини для захисту підшипника

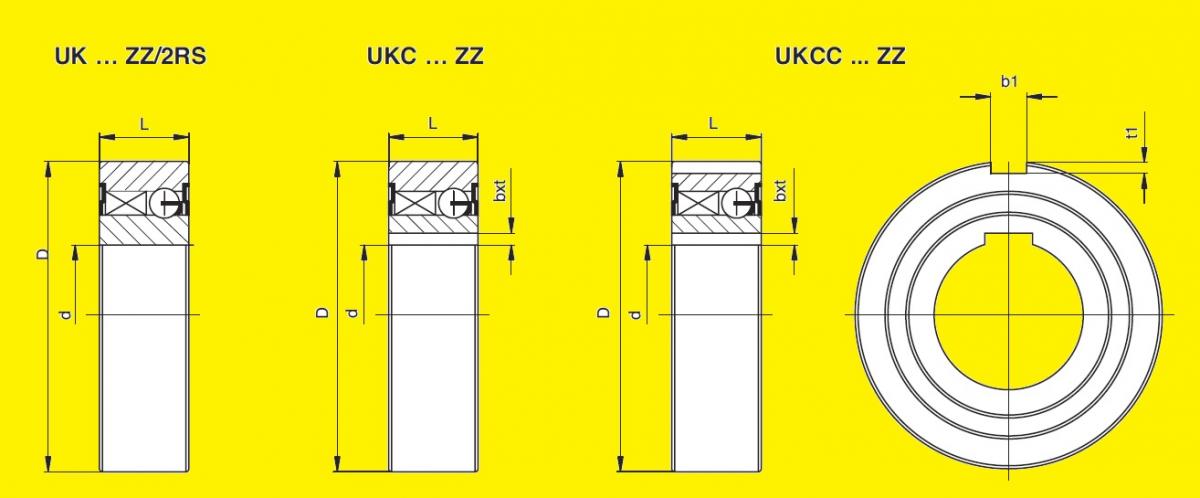

Шарикопідшипникові обгонні муфти CTS мають наступні розміри:
габарит підшипника | виконання обгонної муфти | D x d x L | Т | Nmax | |||
UK ZZ | UK 2RS | UKC | UKCC | мм | Нм | об/хв | |
UK 8 ZZ | 22х8х9 | 2.5 | 15000 | ||||
UK 12 ZZ | UKC 12 ZZ | 32x12x10 | 9.3 | 10000 | |||
UK 15ZZ | UKC 15 ZZ | UKCC 15 ZZ | 35x15x11 | 16.9 | 8400 | ||
UK 17 ZZ | UK 17 2RS | UKC 17 ZZ | UKCC 17 ZZ | 40x17x12 | 30.6 | 7350 | |
6204 | UK 20 ZZ | UK 20 2RS | UKC 20 ZZ | UKCC 20 ZZ | 47x20x14 | 50 | 6000 |
6205 | UK 25 ZZ | UK 25 2RS | UKC 25 ZZ | UKCC 25 ZZ | 52x25x15 | 85 | 5200 |
6206 | UK 30 ZZ | UK 30 2RS | UKC 30 ZZ | UKCC 30 ZZ | 62x30x16 | 138 | 4200 |
6207 | UK 35 ZZ | UKC 35 ZZ | UKCC 35 ZZ | 72x35x17 | 175 | 3600 | |
6208 | UK 40 ZZ | UKC 40 ZZ | UKCC 40 ZZ | 80x40x22 | 325 | 3000 |
Оюгонні муфти CTS мають високу точність, виготовлені з високоякісних ширикопідшипникових сталей, та за своїми конскруктивними параметрами можуть замінити обгонні муфти Ringspann, Tsubaki, Renold, Stieber, GMN, Rexnord. Для комплектації промислового обладнання ви також зможете купити мотор-редуктори, зубчасті паси, шківи зубчастих пасів, ланцюги, електродвигуни, еластичні муфти та дискові гальма.
