УкраїнськаПласка двохрядна зірочка 06B-2 Sati

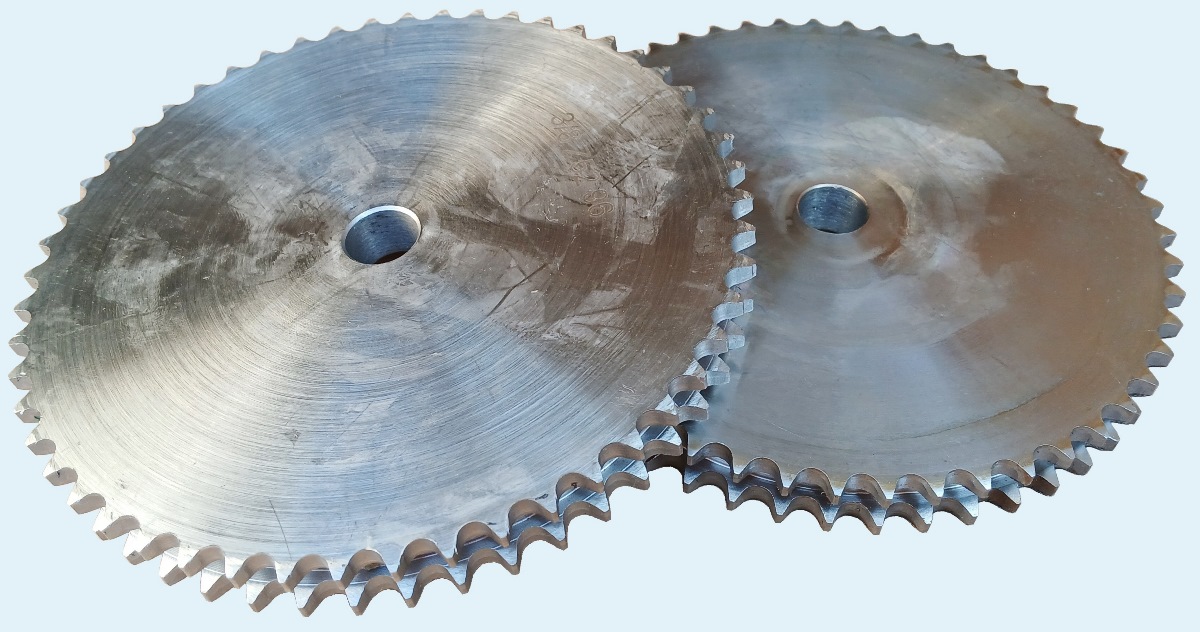

Зірочка двохрядна 06B-2 без ступиці
Двохрядна звёздочка - це зірочка, яка призначена для роботи з двохрядним ланцюгом. Зірочка Sati для ланцюга 06B-2 виготовлена з вуглецевої сталі С45, вона має високу міцність, добре обробляється та зварюється. Через те, що пласкі зірочки не мають ступиці, часто вони мають фланцеве кріплення, або використовується з болтовими або приварними ступицями.
Розміри та маркування двохрядних зірочок для ланцюга 06B2
| артикул | Z зубья | De, мм | Dp, мм | додатклве позначення |
| Sati CD05008 | 8 | 28,0 | 24,89 | 09,525 06B-2 Z=008 |
| Sati CD05009 | 9 | 31,0 | 27,85 | 09,525 06B-2 Z=009 |
| Sati CD05010 | 10 | 34,0 | 30,82 | 09,525 06B-2 Z=010 |
| Sati CD05011 | 11 | 37,0 | 33,80 | 09,525 06B-2 Z=011 |
| Sati CD05012 | 12 | 40,0 | 36,80 | 09,525 06B-2 Z=012 |
| Sati CD05013 | 13 | 43,0 | 39,80 | 09,525 06B-2 Z=013 |
| Sati CD05014 | 14 | 46,3 | 42,80 | 09,525 06B-2 Z=014 |
| Sati CD05015 | 15 | 49,3 | 45,81 | 09,525 06B-2 Z=015 |
| Sati CD05016 | 16 | 52,3 | 48,82 | 09,525 06B-2 Z=016 |
| Sati CD05017 | 17 | 55,3 | 51,83 | 09,525 06B-2 Z=017 |
| Sati CD05018 | 18 | 58,3 | 54,85 | 09,525 06B-2 Z=018 |
| Sati CD05019 | 19 | 61,3 | 57,87 | 09,525 06B-2 Z=019 |
| Sati CD05020 | 20 | 64,3 | 60,89 | 09,525 06B-2 Z=020 |
| Sati CD05021 | 21 | 68,0 | 63,91 | 09,525 06B-2 Z=021 |
| Sati CD05022 | 22 | 71,0 | 66,93 | 09,525 06B-2 Z=022 |
| Sati CD05023 | 23 | 73,5 | 69,95 | 09,525 06B-2 Z=023 |
| Sati CD05024 | 24 | 77,0 | 72,97 | 09,525 06B-2 Z=024 |
| Sati CD05025 | 25 | 80,0 | 76,00 | 09,525 06B-2 Z=025 |
| Sati CD05026 | 26 | 83,0 | 79,02 | 09,525 06B-2 Z=026 |
| Sati CD05027 | 27 | 86,0 | 82,04 | 09,525 06B-2 Z=027 |
| Sati CD05028 | 28 | 89,0 | 85,07 | 09,525 06B-2 Z=028 |
| Sati CD05029 | 29 | 92,0 | 88,09 | 09,525 06B-2 Z=029 |
| Sati CD05030 | 30 | 94,7 | 91,12 | 09,525 06B-2 Z=030 |
| Sati CD05031 | 31 | 98,3 | 94,15 | 09,525 06B-2 Z=031 |
| Sati CD05032 | 32 | 101,3 | 97,17 | 09,525 06B-2 Z=032 |
| Sati CD05033 | 33 | 104,3 | 100,20 | 09,525 06B-2 Z=033 |
| Sati CD05034 | 34 | 107,3 | 103,23 | 09,525 06B-2 Z=034 |
| Sati CD05035 | 35 | 110,4 | 106,26 | 09,525 06B-2 Z=035 |
| Sati CD05036 | 36 | 113,4 | 109,29 | 09,525 06B-2 Z=036 |
| Sati CD05037 | 37 | 116,4 | 112,32 | 09,525 06B-2 Z=037 |
| Sati CD05038 | 38 | 119,5 | 115,34 | 09,525 06B-2 Z=038 |
| Sati CD05039 | 39 | 122,5 | 118,37 | 09,525 06B-2 Z=039 |
| Sati CD05040 | 40 | 125,5 | 121,40 | 09,525 06B-2 Z=040 |
| Sati CD05041 | 41 | 128,5 | 124,43 | 09,525 06B-2 Z=041 |
| Sati CD05042 | 42 | 131,6 | 127,46 | 09,525 06B-2 Z=042 |
| Sati CD05043 | 43 | 134,6 | 130,49 | 09,525 06B-2 Z=043 |
| Sati CD05044 | 44 | 137,6 | 133,52 | 09,525 06B-2 Z=044 |
| Sati CD05045 | 45 | 140,7 | 136,54 | 09,525 06B-2 Z=045 |
| Sati CD05046 | 46 | 143.7 | 138.58 | 09,525 06B-2 Z=046 |
| Sati CD05047 | 47 | 146,7 | 142,61 | 09,525 06B-2 Z=047 |
| Sati CD05048 | 48 | 149,7 | 145,64 | 09,525 06B-2 Z=048 |
| Sati CD05049 | 49 | 152,7 | 148,66 | 09,525 06B-2 Z=049 |
| Sati CD05050 | 50 | 155,7 | 151,69 | 09,525 06B-2 Z=050 |
| Sati CD05051 | 51 | 158,7 | 154,72 | 09,525 06B-2 Z=051 |
| Sati CD05052 | 52 | 161,8 | 157,75 | 09,525 06B-2 Z=052 |
| Sati CD05053 | 53 | 164.8 | 160.78 | 09,525 06B-2 Z=053 |
| Sati CD05054 | 54 | 167,8 | 163,82 | 09,525 06B-2 Z=054 |
| Sati CD05055 | 55 | 170,8 | 166,85 | 09,525 06B-2 Z=055 |
| Sati CD05056 | 56 | 173,8 | 169,88 | 09,525 06B-2 Z=056 |
| Sati CD05057 | 57 | 176,9 | 172,91 | 09,525 06B-2 Z=057 |
| Sati CD05058 | 58 | 179.9 | 175.93 | 09,525 06B-2 Z=058 |
| Sati CD05059 | 59 | 183.0 | 178.96 | 09,525 06B-2 Z=059 |
| Sati CD05060 | 60 | 186,0 | 181,99 | 09,525 06B-2 Z=060 |
| Sati CD05062 | 62 | 192.1 | 188.06 | 09,525 06B-2 Z=062 |
| Sati CD05064 | 64 | 198.2 | 194.12 | 09,525 06B-2 Z=064 |
| Sati CD05065 | 65 | 201,6 | 197,15 | 09,525 06B-2 Z=065 |
| Sati CD05066 | 66 | 204.6 | 200.18 | 09,525 06B-2 Z=066 |
| Sati CD05068 | 68 | 210.7 | 206.24 | 09,525 06B-2 Z=068 |
| Sati CD05070 | 70 | 216.7 | 212.30 | 09,525 06B-2 Z=070 |
| Sati CD05072 | 72 | 222.8 | 218.37 | 09,525 06B-2 Z=072 |
| Sati CD05075 | 75 | 231.9 | 227.46 | 09,525 06B-2 Z=075 |
| Sati CD05076 | 76 | 234,9 | 230,49 | 09,525 06B-2 Z=076 |
| Sati CD05078 | 78 | 241.0 | 236.55 | 09,525 06B-2 Z=078 |
| Sati CD05080 | 80 | 247.1 | 242.61 | 09,525 06B-2 Z=080 |
| Sati CD05085 | 85 | 262.2 | 257.77 | 09,525 06B-2 Z=085 |
| Sati CD05090 | 90 | 277,4 | 272,93 | 09,525 06B-2 Z=090 |
| Sati PD05095 | 95 | 292,5 | 288,08 | 09,525 06B-2 Z=095 |
| Sati CD05100 | 100 | 307.7 | 303.25 | 09,525 06B-2 Z=100 |
| Sati CD05110 | 110 | 338.0 | 333.55 | 09,525 06B-2 Z=110 |
| Sati CD05114 | 114 | 349,5 | 345,68 | 09,525 06B-2 Z=114 |
| Sati CD05125 | 125 | 383.5 | 379.02 | 09,525 06B-2 Z=125 |

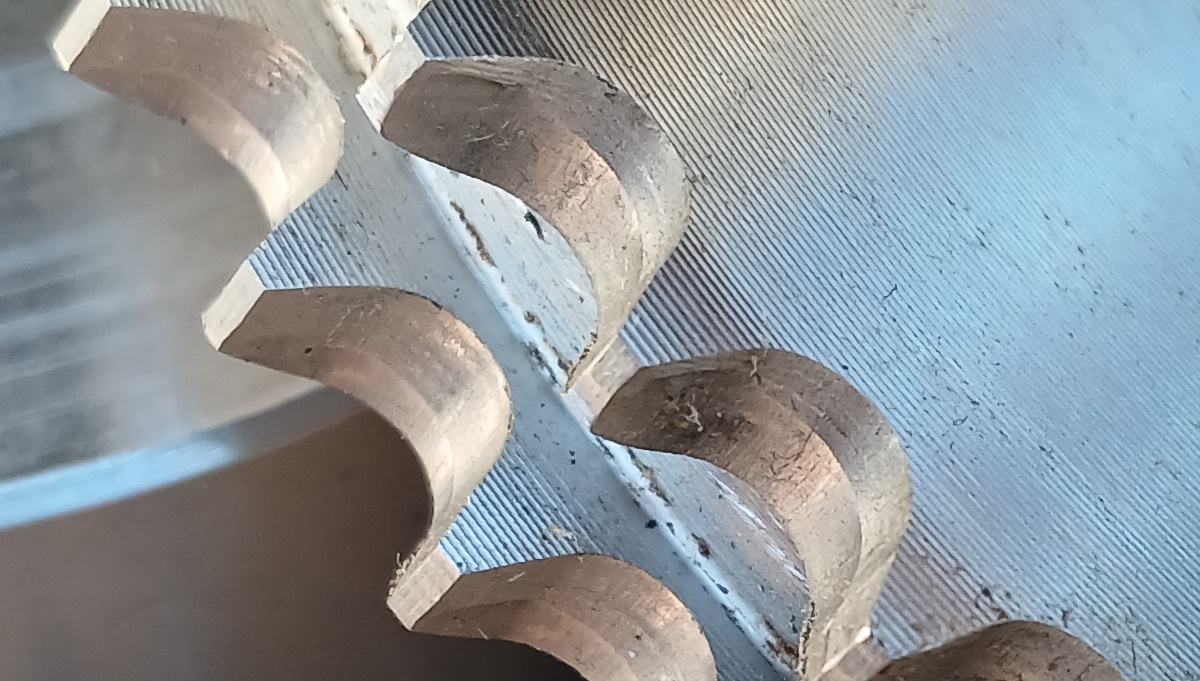

Зубці на зірочках Sati обробляться на зубофрезерних верстатах спеціалізованими черв'ячними фрезами методом обкатки, тому такі зірочки мають чудову геометрію, та, відповідно, довгий термін служби. Привідні зірочки Sati можуть працювати як зі звичайними роликовими ланцюгами, так ї з їх різновидами - ланцюги з прямими пластинами, ланцюги нікельовані, ланцюги нержавіючі, ланцюги з аттачментами. Також, двохрядні зірочки Sati сумісні з ланцюгами інших виробників - Regina, Tsubaki, Renold, Iris, Iwis, Vision, Unibear, Donghua.
Слід зауважити, що побудування любих передач - пасових, ланцюгових, зубчастих - потребує попереднього розрахунку та проектування, тому рекомендуємо використовувати технічну літературу та, за необхілдності, звертатись за домогою до наших інженерів, але виключно з технічним завданням.
Для побудування приводів та транспортерів ви також зможете придбати привідні ланцюги, направляючі ланцюгів, натяжні пристрої, підшипникові опори, транспортерні стрічки, глазурувальні сітки, електродвигуни з гальмом, обгонні муфти, зубчасті рейки та циліндричні зубчасті колеса.
На сторінках нашого сайта ви можете завантажити PDF-каталоги привідних зірочок та допоиіжну технічну літературу.
