Среди широкого ассортимента поставляемых нами редукторов вы сможете купить угловые конические редукторы DZ Trasmissioni - Bologna Italt -для решения разнообразных технологических задач. Самое распространённое передаточное число конического редуктора 1:1, реже используются передаточные числа 1:2, 1:3, 1:4 как понижающие, так и повышающие.
Производитель - DZ Trasmissioni, Италия. Спиральные конические шестерни с профилем зуба Gleason изготовлены их хромоникелевой стали. Поверхность зубьев имеет поверхностную закалку.
Как правило, угловые редукторы DZ trasmissioni изготавливаются в алюминиевом корпусе.
Присоединительные размеры и компоновки конических угловых редукторов DZ Trasmissioni серии DZ - одна из отличительных конструктивных черт - 3 крепёжных отверстия на корпусе редуктора.
габарит | кол-во фланцев | d, мм | передаточное отношение | выходные валы | маркировка | альтернативные обозначения |
1 | 2 | 8 | 1:1 | B | DZ 10S-2FAB- | |
1:1 | C | DZ 10FS2FAC- | ||||
1:2 | B | DZ 12S-2FAB- | ||||
1:2 | C | DZ 12FS2FAC | ||||
1:1 | B-C | DZ 11--2FABC | ||||
1:2 | B-C | DZ 13--2FABC | ||||
3 | 1:1 | B | DZ 10S-3FAB- | A4000R1:1D1, 184000111 | ||
1:1 | C | DZ 10FS3FAC- | A4000R1:1D2, 184000112 | |||
1:2 | B | DZ 12S-3FAB- | A4000R1:2D1, 184000121 | |||
1:2 | C | DZ 12FS3FAC- | A4000R1:2D2, 184000122 | |||
1:1 | B-C | DZ 11--3FABC | A4002R1:1D1/2, 184002111 | |||
1:2 | B-C | DZ 13--3FABC | A4002R1:2D1/2, 184002121 | |||
2 | 2 | 15 | 1:1 | B | DZ 20S-2FAB- | |
1:1 | C | DZ 20FS2FAC- | ||||
1:2 | C | DZ 22S-2FAB- | ||||
1:2 | C | DZ 22FS2FAC- | ||||
1:1 | B-C | DZ 21--2FABC | ||||
1:2 | B-C | DZ 23--2FABC | ||||
3 | 1:1 | B | DZ 20S-3FAB- | A4011R1:1D1, 184011111 | ||
1:1 | C | DZ 20FS3FAC- | A4011R1:1D2, 184011112 | |||
1:2 | B | DZ 22S-3FAB- | A4011R1:2D1, 184011121 | |||
1:2 | C | DZ 22FS3FAC- | A4011R1:2D2, 174011122 | |||
1:1 | B-C | DZ 21--3FABC | A4008R1:1D1/2, 124008111 | |||
1:2 | B-C | DZ 23--3FABC | A4008R1:2D1/2, 184008121 | |||
3 | 3 | 20 | 1:1 | полый 19мм | DZ 311-3FABC | |
1:1 | B | DZ 30S-3FAB- | A4030R1:1D1, 184030111 | |||
1:1 | C | DZ 30FS3FAC- | A4030R1:1D2, 184030112 | |||
1:2 | B | DZ 32-3FAB- | A4030R1:2D1, 184030121 | |||
1:2 | C | DZ 32FS3FAC- | A4030R1:2D2, 184030122 | |||
1:1 | B-C | DZ31--3FABC | A4031R1:1D1/2, 184031111 | |||
1:2 | B-C | DZ 33--3FABC | A4031R1:2D1/2, 184031121 | |||
4 | 3 | 25 | 1:1 | B | DZ 40S-3FAB- | A4032R1:1D1, 184032111 |
1:1 | C | DZ 40FS3FAC- | A4032R1:1D2, 184032112 | |||
1:2 | B | DZ 42S-3FAB | A4032R1:2D1, 184032121 | |||
1:2 | C | DZ 42FS3FAC | A4032R1:2D1, 184032122 | |||
1:1 | B-C | DZ 41--3FABC | A4033R1:1D1/2, 184033111 | |||
1:2 | B-C | DZ 43--3FABC | A4033R1:2D1/2, 184033121 | |||
5 | 3 | 35 | 1:1 | B | DZ 50S-3FAB- | |
1:1 | C | DZ 50FS3FAC- | ||||
1:2 | B | DZ 52S-3FAB- | ||||
1:2 | C | DZ 52FS3FAC- | ||||
1:1 | B-C | DZ 51--3FABC | ||||
1:2 | B-C | DZ 53--3FABC |
Алюминиевый корпус. Крепёжные фланцы и выходные валы могут размещаться как на всех сторонах редуктора, так и с исключениями.

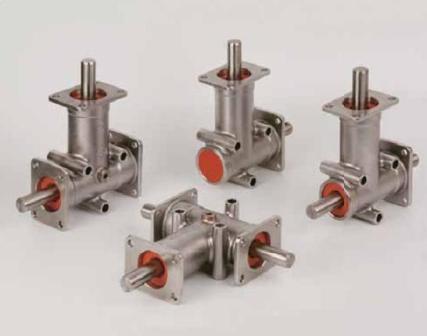

Корпус и выходные валы редукторов изготовлены из нержавеющей стали.
Угловые редукторы DZ Trasmisioni предназначены для разнообразнейших задач: синхронизация движения, изменение направления вращения, передача мощности от электродвигателя, объединение редукторов в систему, приводы в аграрных машинах. Основой конструкции является коническая пара с передаточным числом 0,5, 1,0, 2,0, 3,0. Поставим под заказ или подберём аналог редуктора Boston Gear, Brown Gear, Nosen, PIV, Niasa, Zimm, Unimec, Tsubaki, Brown Europe, Tandler, Vogel, Bonfiglioli RAN, Madler, Pfaff, Walther Flender, Browning, Serax, Davall, Atlanta, Motovario, Sumitomo, Ondrives, ZZ Antriebe, Gudel, Siti R9-R14-R19-R24, STM Riduttor spai ZL331-ZL332-ZL333-ZL334-ZL432-ZL433-ZL434- Graessner Michael, Maedler, Bonfiglioli Riduttor spa RAN8- RAN15 SB HS, RAN18-RAN20-RAN24-RAN25-RAN28-RAN38-RAN48, ZAE, Poggi Bologna-Italy, Tramec RL31-RL32-RL33-RL34-RL42, Chiaravalli, Rehfuss. Достаточно часто угловой редуктор используется вместе с винтовыми домкратами и карданными валами.
Если вы хотите изготовить самодельный конический редуктор, вам могут пригодиться прямозубые конические пары Sati. Также, для построения различных приводов и механизмов вы сможете купить вибромоторы, цепи с аттачментами, эластичные муфты, зубчатые ремни, пластинчатые цепи, компактные мотор-редукторы.
