УкраїнськаЗірочка під ланцюг 12A-1

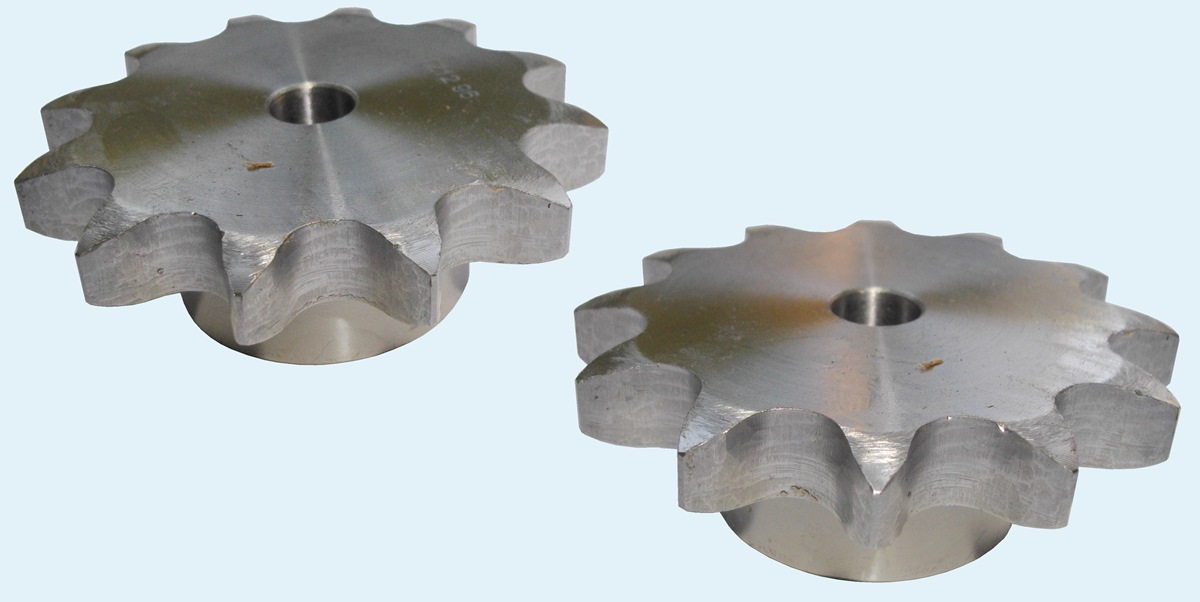

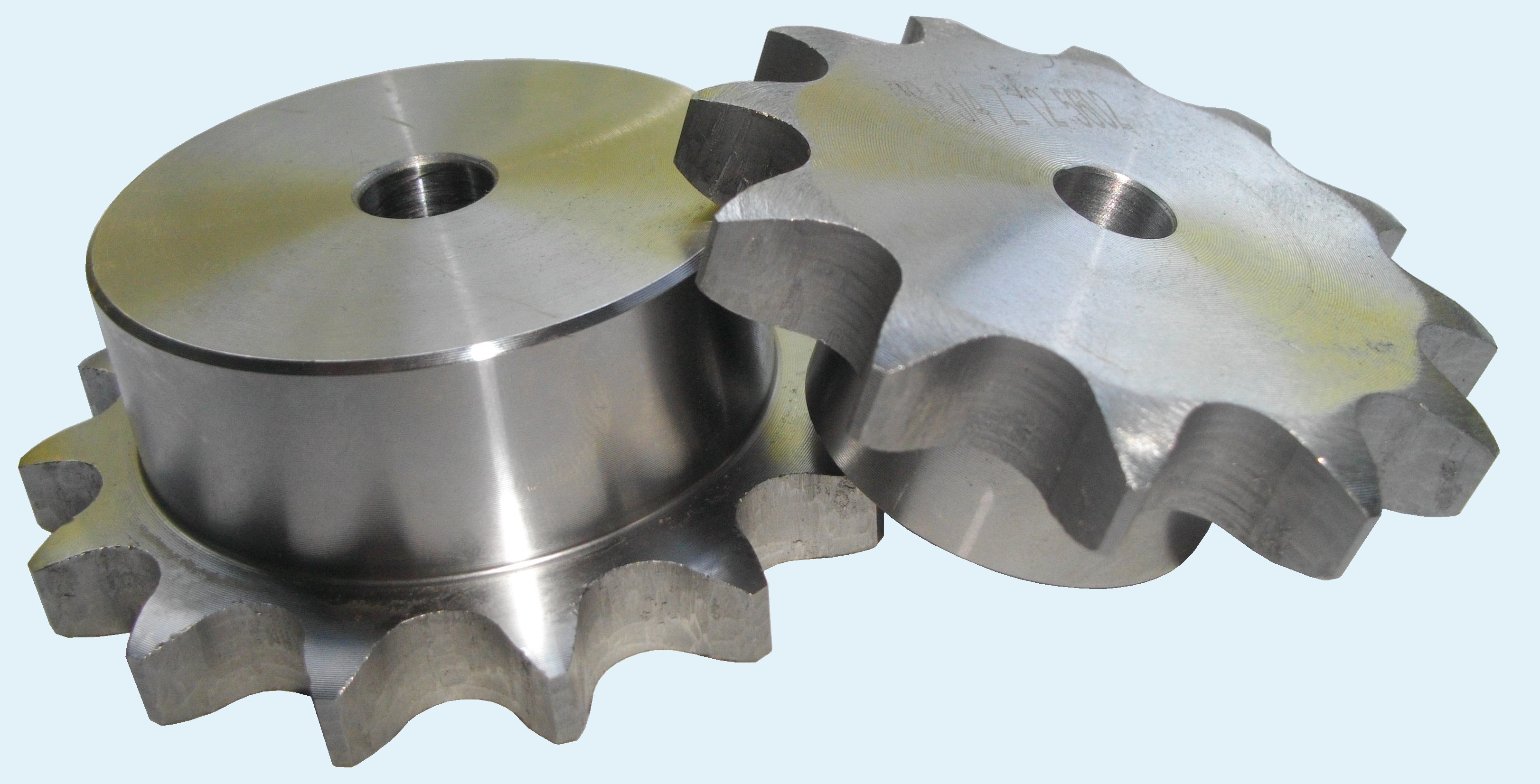

Зірочка Sati для ланцюга ASA 60-1
Зірочки для ланцюгів ASA 60 мають особливості, на які необхідно звернути увагу. Одним з важливих параметрів такого ланцюга, а відповідно і зірочки, є даіметр ролика 11,91 мм. Цим параметром ланцюги ASA 60-1 або 12A-1 DIN 8188 принципово відрізняються від ланцюгів та зірочок з таким же кроком, але з іншим маркуванням - 12B-1.
Зірочка Ssati для ланцюга ASA 60-1 може працювати з трьома типами ланцюгів:
- стандартний ланцюг ASA 60 / 12A-1
- посилений ланцюг ASA 60H / 12H-1
- вітчизняний ланцюг ПР-19,05 ГОСТ
Розміри та маркування зірочок Sati 12A1
| артикул | зубці | De | Dp |
| Sati PS11A10 | Z=10 | 69,0 | 61,64 |
| Sati PS11A11 | Z=11 | 75,0 | 67,61 |
| Sati PS11A12 | Z=12 | 81,5 | 73,60 |
| Sati PS11A13 | Z=13 | 87,5 | 79,59 |
| Sati PS11A14 | Z=14 | 93,6 | 85,61 |
| Sati PS11A15 | Z=15 | 99,8 | 91,63 |
| Sati PS11A16 | Z=16 | 105,5 | 97,65 |
| Sati PS11A17 | Z=17 | 111,5 | 103,67 |
| Sati PS11A18 | Z=18 | 118,0 | 109,71 |
| Sati PS11A19 | Z=19 | 124,2 | 115,75 |
| Sati PS11A20 | Z=20 | 129,7 | 121,78 |
| Sati PS11A21 | Z=21 | 136,0 | 127,82 |
| Sati PS11A22 | Z=22 | 141,8 | 133,86 |
| Sati PS11A23 | Z=23 | 149,0 | 139,90 |
| Sati PS11A24 | Z=24 | 153,9 | 145,94 |
| Sati PS11A25 | Z=25 | 160,0 | 152,00 |
| Sati PS11A26 | Z=26 | 165,9 | 158,04 |
| Sati PS11A27 | Z=27 | 172,3 | 164,09 |
| Sati PS11A28 | Z=28 | 178,0 | 170,13 |
| Sati PS11A29 | Z=29 | 184,1 | 176,19 |
| Sati PS11A30 | Z=30 | 190,5 | 182,25 |
| Sati PS11A31 | Z=31 | 196,3 | 188,31 |
| Sati PS11A32 | Z=32 | 203,3 | 194,35 |
| Sati PS11A34 | Z=34 | 214,6 | 206,46 |
| Sati PS11A35 | Z=35 | 221,0 | 212,52 |
| Sati PS11A36 | Z=36 | 226,8 | 218,58 |
| Sati PS11A37 | Z=37 | 232,9 | 224,64 |
| Sati PS11A38 | Z=38 | 239,0 | 230,69 |
| Sati PS11A40 | Z=40 | 251,3 | 242,81 |
| Sati PS11A50 | Z=50 | 312,3 | 303,39 |
| Sati PS11A76 | Z=76 | 469,9 | 760,99 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів, направляючих, натяжних пристроїв. За допомогою в розрахунках ланцюгових передач ви можете звернутись до наших інженерів. Також ви можете замовити рохрахунок пасових передач, підбір редукторів, електродвигунів, пружних муфт та карданних валів за технічним завданням.
Михайло Павінов
інженер
(098) 083-58-09
