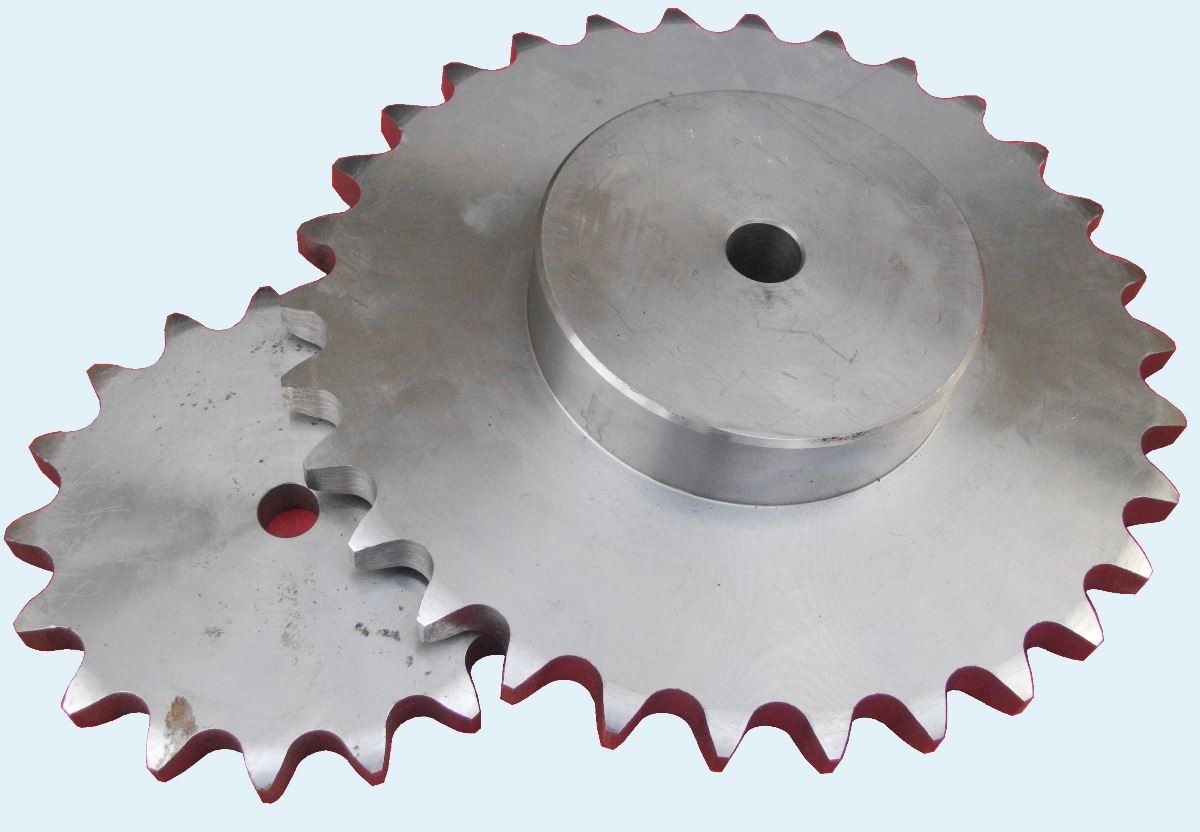

Зірочка для ланцюга 20B-1

Зірочка під ланцюг 20B1

Зірочка для ланцюга Sati 20B-1

Зірочка виготовлена з вуглецевої сталі С45, без термообробки. Крок ланцюга складає 31,75 мм, діаметр ролика 19,05 мм, внутрішня ширина між пластинами 19,56 мм. Ширина робочої частини зірочки складає h1=18,5 мм, тому зірочка 20B-1 може використовуватись з ланцюгом 20A-1 та ланцюгом ПР-31,75

Размеры звёздочек для цепей

Маркування та розміри зірочок Sati 20B-1

 артикул зубці Dp, mm De, mm допоміжне позначення
 PS 13008 Z=8 82.96 98.1 PHS 20B-1BH8
 PS 13009 Z=9 92.84 108.0 PHS 20B-1BH9
 PS 13010 Z=10 102.74 117.9 PHS 20B-1BH10
 PS 13011 Z=11 112.68 127.8 PHS 20B-1BH11
 PS 13012 Z=12 122.68 137.8 PHS 20B-1BH12
 PS 13013 Z=13 132.65 147.8 PHS 20B-1BH13
 PS 13014 Z=14 142.68 157.8 PHS 20B-1BH14
 PS 13015 Z=15 152.72 167.9 PHS 20B-1BH15
 PS 13016 Z=16 165.75 177.9 PHS 20B-1BH16
 PS 13017 Z=17 172.78 187.9 PHS 20B-1BH17
 PS 13018 Z=18 182,85 198.0 PHS 20B-1BH18
 PS 13019 Z=19 192,91 208.1 PHS 20B-1BH19
 PS 13020 Z=20 202,98 218.1 PHS 20B-1BH20
 PS 13021 Z=21 213,04 228.2 PHS 20B-1BH21
 PS 13022 Z=22 223,11 238.3 PHS 20B-1BH22
 PS 13023 Z=23 233,17 248.3 PHS 20B-1BH23
 PS 13024 Z=24 243,23 258.4 PHS 20B-1BH24
 PS 13025 Z=25 253,33 268.5 PHS 20B-1BH25
 PS 13026 Z=26 263,40 278.6 PHS 20B-1B26
 PS 13027 Z=27 273,48 288.6 PHS 20B-1B27
 PS 13028 Z=28 283,56 298.7 PHS 20B-1B28
 PS 13029 Z=29 293,65 308.8 PHS 20B-1B29
 PS 13030 Z=30 303,75 318.9 PHS 20B-1B30
 PS 13031 Z=31 313,85 329.0 PHS 20B-1B31
 PS 13032 Z=32 323,91 339.1 PHS 20B-1B32
 PS 13033 Z=33 334,01 349.2 PHS 20B-1B33
 PS 13034 Z=34 344,10 359.3 PHS 20B-1B34
 PS 13035 Z=35 354,20 369.4 PHS 20B-1B35
 PS 13036 Z=36 364,30 379.5 PHS 20B-1B36
 PS 13037 Z=37 374,39 389.5 PHS 20B-1B37
 PS 13038 Z=38 384,49 399.6 PHS 20B-1B38
 PS 13039 Z=39 394,59 409.7 PHS 20B-1B39
 PS 13040 Z=40 404,66 419.8 PHS 20B-1B40
 PS 13042 Z=42 424,88 440.0 PHS 20B-1B42
 PS 13045 Z=45 455,17 470.3 PHS 20B-1B45
 PS 13046 Z=46 465,26 480.4 PHS 20B-1B46
 PS 13048 Z=48 485,46 500.6 PHS 20B-1B48
 PS 13050 Z=50 505.65 520.8 PHS 20B-1B50
 PS 13057 Z=57 576,36 591.5 PHS 20B-1B57
 PS 13060 Z=60 606,65 621.8 PHS 20B-1B60
 PS 13076 Z=76 768,32 783.5 PHS 20B-1B76
 PS 13095 Z=95 960,28 975.2 PHS 20B-1B95
