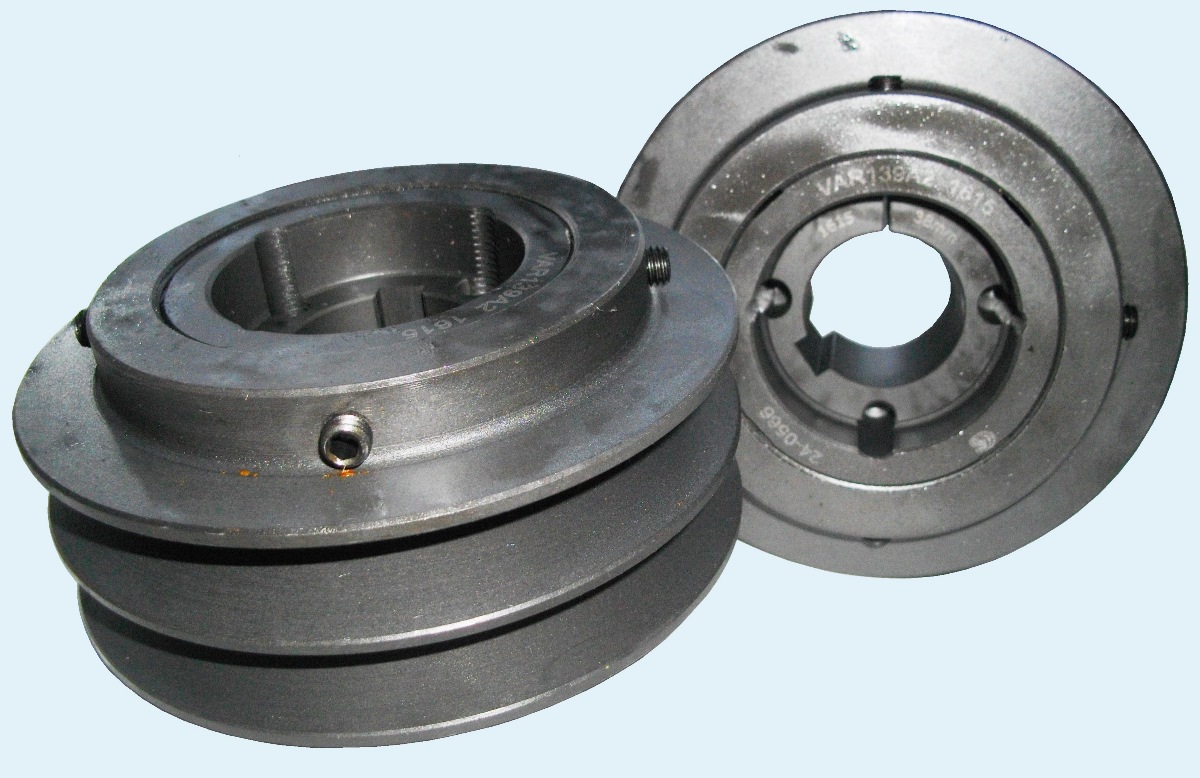

Шківи Sati з змінним діаметром. Використовуються в механізмах, які не мають можливості використання салазок для натягування, та у випадках, коли є необхідність зміни швидкості обертання механізма.
Діапазон регулювання складає 15-20%, виконання шківів має наступні обмеження:
- кількість пасів в приводі 1 або 2
- профіль привідного паса Z, A, B
- номінальний діаметр шківа від 62 до 180 мм.

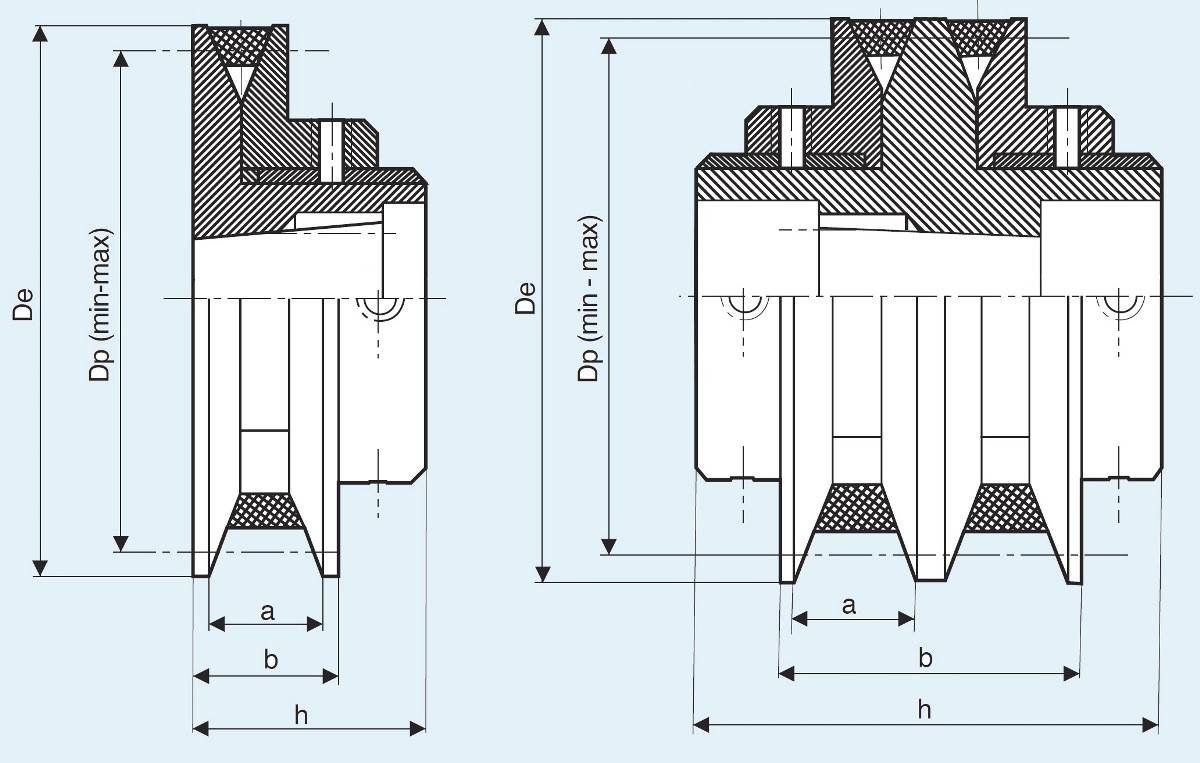

Основні розміри та маркування варіаторних шківів Sati
тип | артикул | taper bush | De | Dp min / max | A min / max |
профіль Z/10 | |||||
VAR 84 Z1 | PVZ0841 | 1108 | 84 | 62-80 | 10-14,5 |
VAR 95 Z1 | PVZ0951 | 1108 | 95 | 73-91 | 10-14,5 |
VAR 100 Z1 | PVZ1001 | 1108 | 100 | 78-96 | 10-14,5 |
VAR 108 Z1 | PVZ1081 | 1210 | 108 | 90-104 | 10-14,5 |
профіль А/13 | |||||
VAR 108 A1 | PVA1081 | 1210 | 108 | 76-102 | 13-19,5 |
VAR 120 A1 | PVA1201 | 1210 | 120 | 88-114 | 13-19,5 |
VAR 120 A2 | PVA1202 | 1215 | 120 | 88-114 | 13-19,5 |
VAR 129 A1 | PVA1291 | 1210 | 129 | 97-123 | 13-19,5 |
VAR 129 A2 | PVA1292 | 1215 | 129 | 97-123 | 13-19,5 |
VAR 139 A1 | PVA1391 | 1610 | 139 | 109-133 | 13-18,9 |
VAR 139 A2 | PVA1392 | 1615 | 139 | 109-133 | 13-18,9 |
VAR 146 A1 | PVA1461 | 1610 | 146 | 116-140 | 13-18,9 |
VAR 146 A2 | PVA1462 | 1615 | 146 | 116-140 | 13-18,9 |
VAR 156 A1 | PVA1561 | 1610 | 156 | 126-150 | 13-18,9 |
VAR 156 A2 | PVA1562 | 1615 | 156 | 126-150 | 13-18,9 |
VAR 164 A1 | PVA1641 | 1610 | 164 | 134-158 | 13-18,9 |
VAR 164 A2 | PVA1642 | 1615 | 164 | 134-158 | 13-18,9 |
VAR 177 A1 | PVA1771 | 2012 | 177 | 149-171 | 13-18,2 |
VAR 177 A2 | PVA1772 | 2012 | 177 | 149-171 | 13-18,2 |
VAR 187 A1 | PVA1871 | 2012 | 187 | 159-181 | 13-18,2 |
VAR 187 A2 | PVA1872 | 2012 | 187 | 159-181 | 13-18,2 |
профіль В/17 | |||||
VAR 178 B1 | PVB1781 | 2012 | 178 | 139-171 | 16-21,5 |
VAR 178 B2 | PVB1782 | 2012 | 178 | 139-171 | 16-22,5 |
VAR 187 B1 | PVB1871 | 2012 | 187 | 148-180 | 16-21,5 |
VAR 187 B2 | PVB1872 | 2012 | 187 | 148-180 | 16-22,5 |
Найбільш часто регульовані шківи використовуються в вентиляторних установках, чілерах, компресорах. Монтування шківа на вал обладнання відбувається за допомогою конічних монтажних втулок (taper bush)
Інженери нашої компанії готові допомогти провести розрахунок пасової передачі та підібрати інші комплектуюіч приводу: електродвигуни, редуктори, частотні перетворювачі, карданні шарніри, торові еластичні муфти, глазировочні сітки, малогабаритні мотор-редуктори, ланцюги та зірочки, зубчасті паси.
Регульовані (варіаторні) шківи Sati можуть замінити шківи Optibelt, Challenge, Lovejoy, Megadyne, Sit, Sedis, Gates, SKF, Fenner, Tecnamic.
На сторінках нашлго сайта ви зможете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок клинопасових передач, розрахунок ланцюгових передач та підбір мотор-редукторів згідно технічного завдання.
