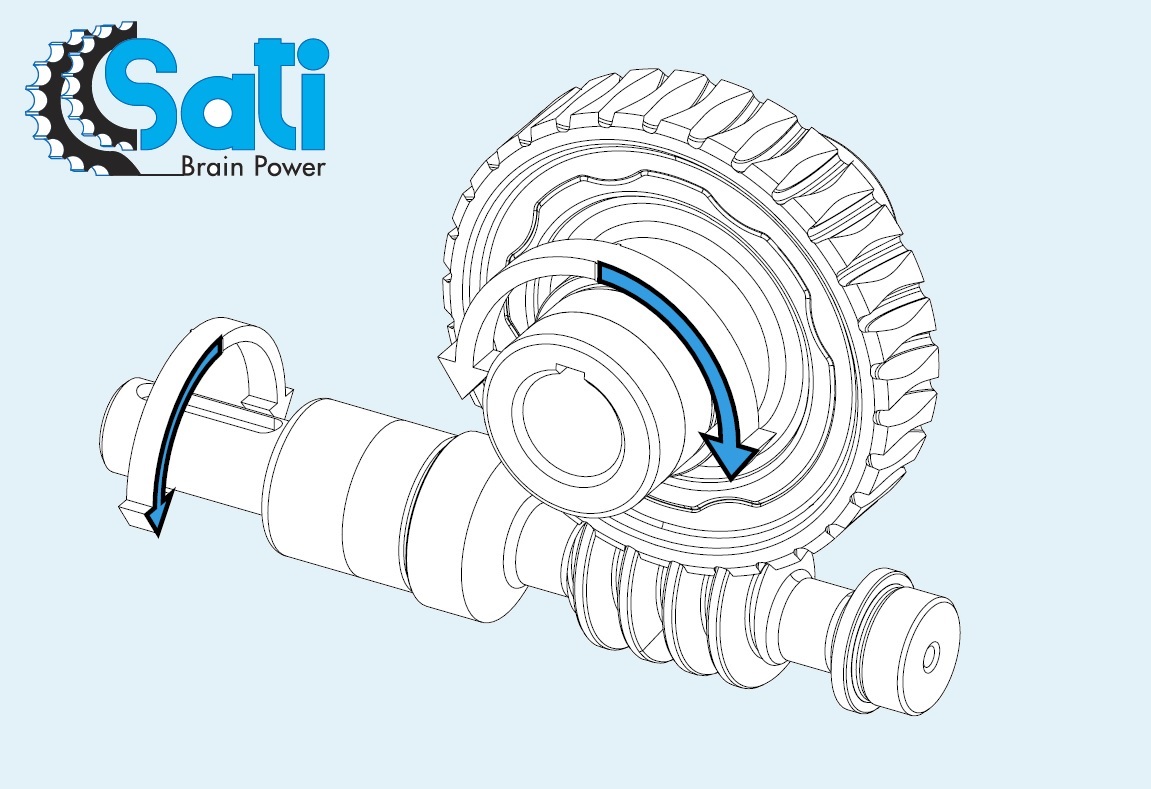

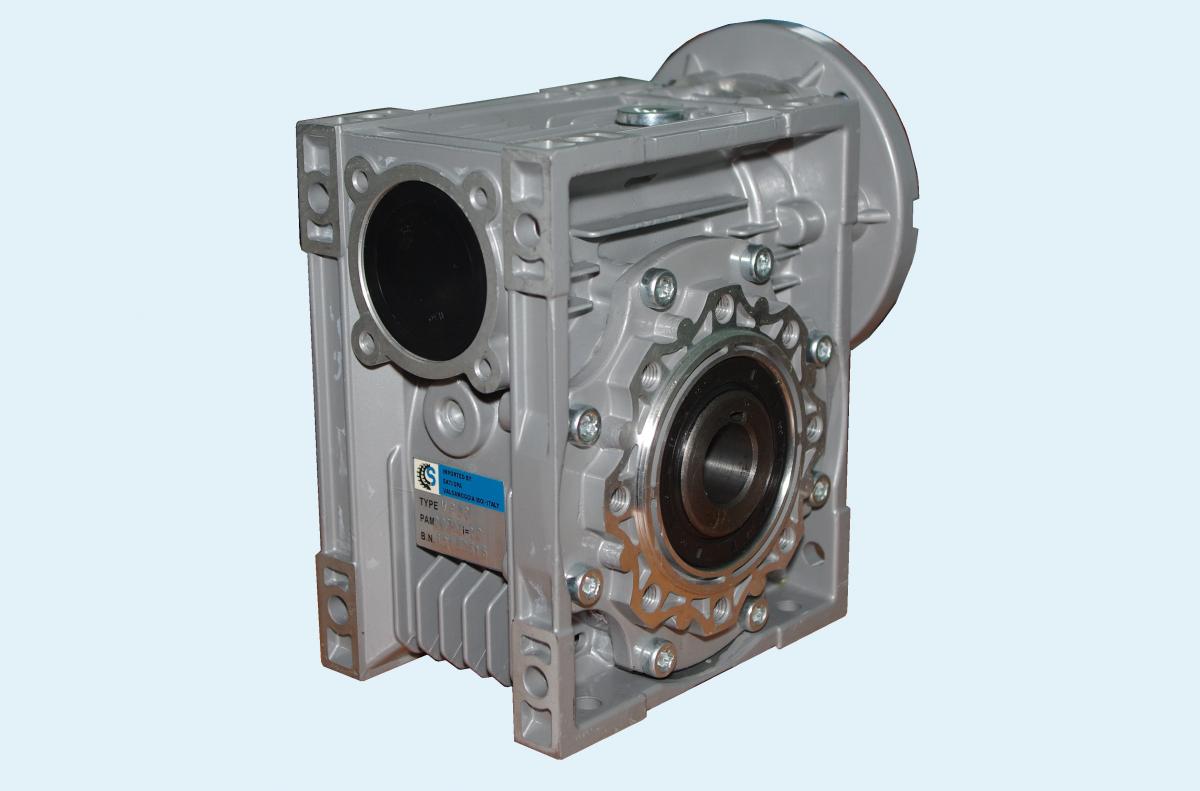

Черв'ячний мотор-редуктор Sati. Найпростіший та один з найпоширеніших типів редукторів. Універсальний корпус має оброблені площини з обробленими монтажними отворами, та може комплектуватись монтажним фланцем або моментним важелем.

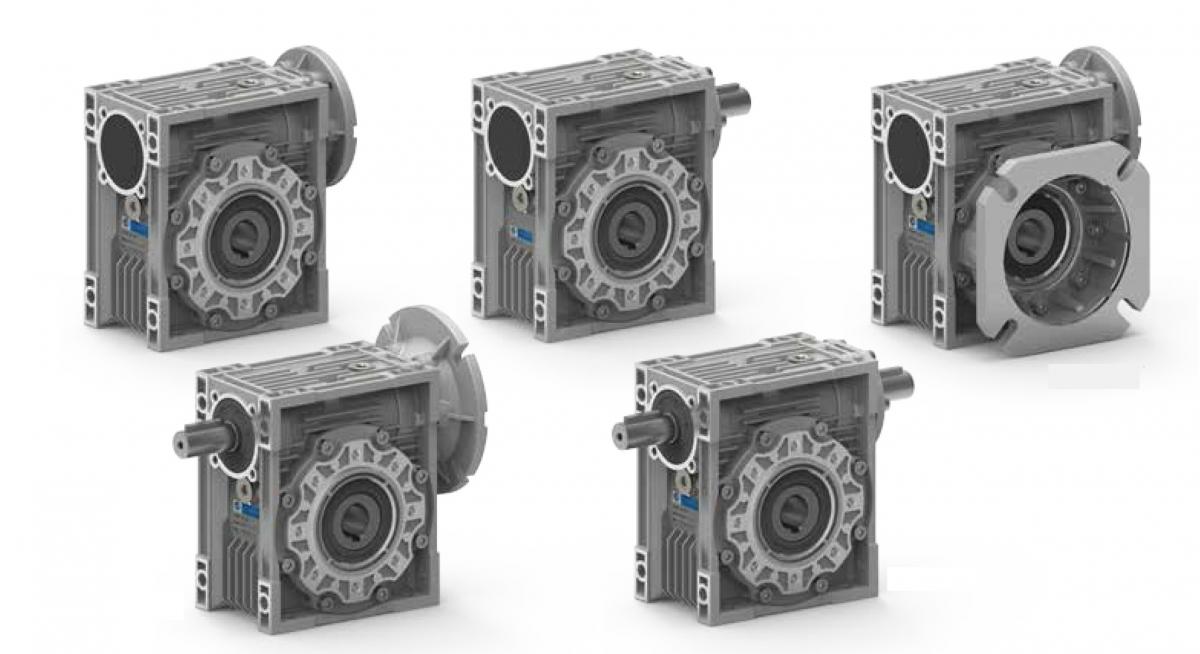

Черв'ячні мотор-редуктори Sati можуть оснащуватись стандарнтини асинхронними єлектродвигунами та моторами з гальмом або поставляються із вільним вхідним валом чи підготовлені під встановлення фланцевого електродвигуна.
За компоновкою їх можна умовно розділити на три категорії:
- одноступінчасті черв'ячні редуктори (передаточні відношення до 100)
- черв'ячні редуктори з додатковою циліндричною ступінню (передаточні відношення від 73 до 300)
- двохступінчасті черв'ячні редуктори (передаточні відношення від 100 до 5000)
Основные размеры червячных мотор-редукторов SATI
типоразмер мотор-редуктора | A | d | L | H | B | C | h | e |
мм | мм | мм | мм | мм | мм | мм | мм | |
SATI VP 025 | 25 | 11 | 50 | 83 | 42 | 71 | 35 | 55 |
SATI VP 030 | 30 | 14 | 63 | 97 | 56 | 81 | 40 | 65 |
SATI VP 040 | 40 | 18 | 78 | 121.5 | 71 | 101 | 50 | 75 |
SATI VP 050 | 50 | 25 | 92 | 144 | 85 | 121 | 60 | 85 |
SATI VP 063 | 63 | 25 | 112 | 174 | 103 | 146 | 72 | 95 |
SATI VP 075 | 75 | 28 | 120 | 205 | 112 | 174 | 86 | 115 |
SATI VP 090 | 90 | 35 | 140 | 238 | 130 | 208 | 103 | 130 |
SATI VP 110 | 110 | 42 | 155 | 295 | 144 | 252.5 | 127.5 | 165 |
SATI VP 130 | 130 | 45 | 170 | 335 | 155 | 292.5 | 147.5 | 215 |
SATI VP 150 | 150 | 50 | 200 | 400 | 185 | 340 | 170 | 215 |
Загальні характерисики одноступінчастих черв'ячних мотор-редукторів Sati:
тип редуктора | діапазон передаточних чисел | Max крутний момент | діаметр отвору вихідного вала | допоміжні маркування |
Нм | мм | |||
VP025 | 7,5-10-15-20-25-30-40-50-60 | 12 | 11 | NMRV025, CMRV025, PMRV025, CM026, JRSTD25 |
VP030 | 7,5-10-15-20-25-30-40-50-60-80 | 20 | 14 | NMRV030, PMRV030, CMRV030, CM030, JRSTD30 |
VP040 | 7,5-10-15-20-25-30-40-50-60-80-100 | 49 | 18 | NMRV040, PMRV040, UMI040, CMRV040, CM040, JRSTD40 |
VP050 | 7,5-10-15-20-25-30-40-50-60-80-100 | 90 | 25 | NMRV050, PMRV050, UMI050, CMRV050, CM050, JRSTD50 |
VP063 | 7,5-10-15-20-25-30-40-50-60-80-100 | 175 | 25 | NMRV063, PMRV063, UMI063, CMRV063, CM063, JRSTD63 |
VP075 | 7,5-10-15-20-25-30-40-50-60-80-100 | 260 | 28 | NMRV075, PMRV075, UMI075, CMRV075, CM075, JRSTD75 |
VP090 | 7,5-10-15-20-25-30-40-50-60-80-100 | 460 | 35 | NMRV090, PMRV090, UMI090, CMRV090, CM090, JRSTD90 |
VP110 | 7,5-10-15-20-25-30-40-50-60-80-100 | 840 | 42 | NMRV110, PMRV110, UMI110, CMRV110, CM110, JRSTD110 |
VP130 | 7,5-10-15-20-25-30-40-50-60-80-100 | 1170 | 45 | NMRV130, PMRV130, UMI130, CMRV130, CM130, JRSTD130 |
VP150 | 7,5-10-15-20-25-30-40-50-60-80-100 | 1800 | 50 | NMRV150, PMRV150, UMI150, CMRV150, CM150, JRSTD150 |
Мотор-редукторы Sati VP мають декылька переваг, які роблять їх популярними в промисловості:
- Компактний та легкий дизайн - мотор-редуктори типу NMRV зручно монтуються до добре інтергуються в обладнання. Корпус редуктора має багато кріпильних отворів.
- Плавний та тихий хід - завдяки використанню черв'ячного колеса та черв'ячного вала мотор-редуктори NMRV забезпечують плавну та тиху роботу, низьку вібрацію.
- Висока надайність да довговічність - при закладенні запаса міцності, відповідного до режиму експлуатації мотор-редукторіав KPD-Drive JRSTD ви отримаєте довготривалий термін експлуатації навіть в умовах високодинамічних навантажень. Мотор-редуктори NMRV виготовлені з якісних матеріалів та проходять суворий контроль якості.
- Широкий спектр застосування - мотор-редуктори типу NMRV підходять для широкого спектра промислових задач - конвеєри, підйомники, промислові роботи, пакувальне ооладнання, шнекові транспортери, автоматичні системи. Їх універсальність та гнучкість роблять їх популярними в усіх галузях.

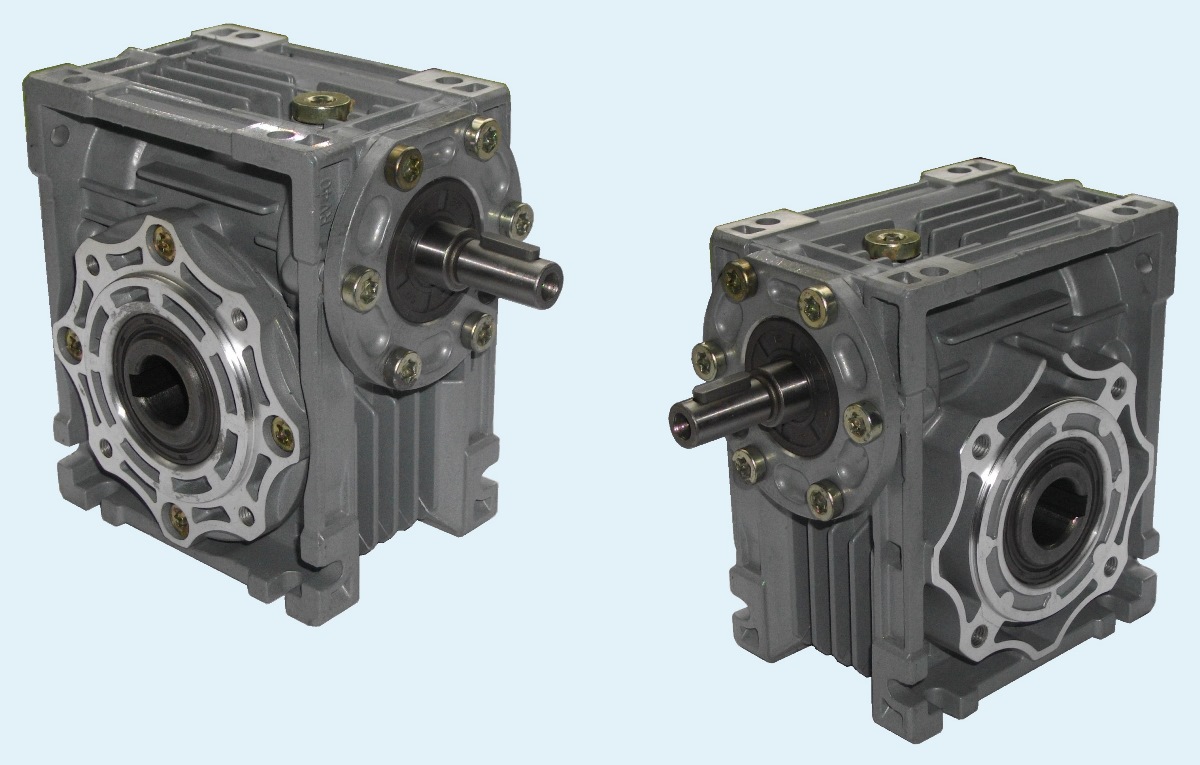

Черв'ячний редуктор з "вільним" швидкохідним валом.

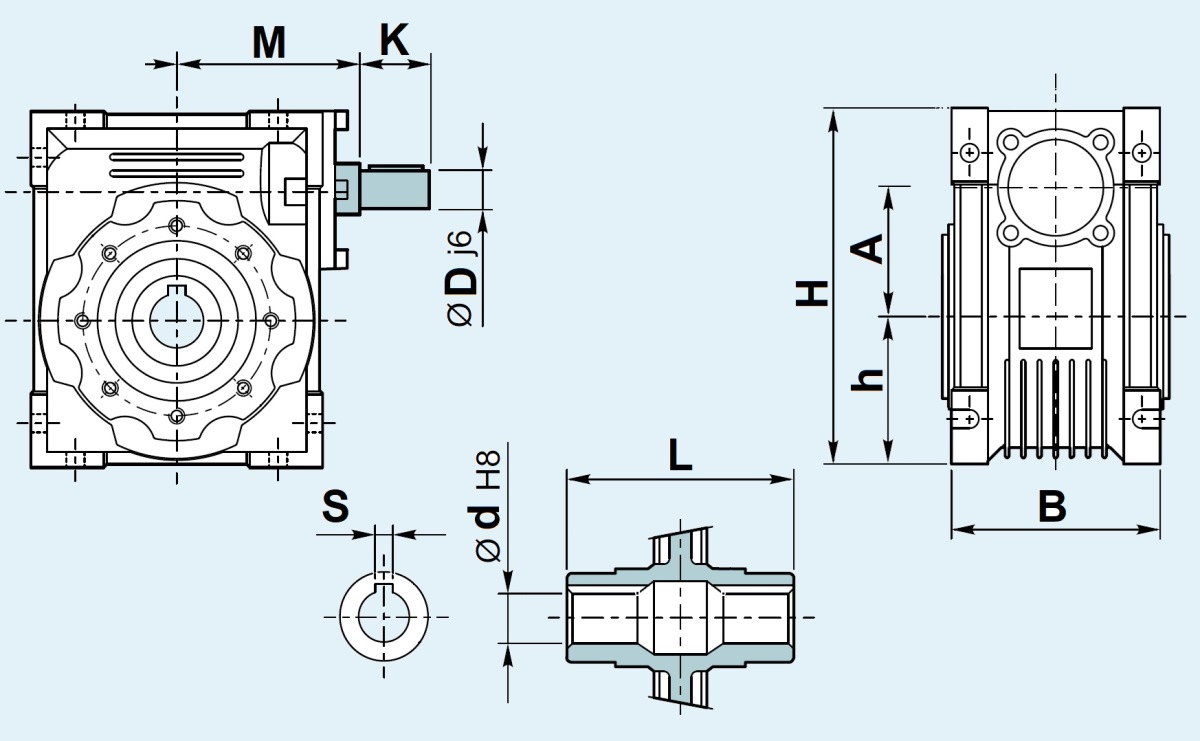

Базові розміри редукторів Sati VI з вільним вхідним валом
A | d | S | D | B | h | H | N | M | K | |
Sati VI 30 | 30 | 14 | 5 | 9 | 56 | 40 | 97 | 40 | 48 | 20 |
Sati VI 40 | 40 | 18 | 6 | 11 | 71 | 50 | 121.5 | 50 | 53 | 23 |
Sati VI 50 | 50 | 25 | 8 | 14 | 85 | 60 | 144 | 60 | 64 | 30 |
Sati VI 63 | 63 | 25 | 8 | 19 | 103 | 72 | 174 | 72 | 90 | 40 |
Sati VI 75 | 75 | 28 | 8 | 24 | 112 | 86 | 205 | 86 | 90 | 50 |
Sati VI 90 | 90 | 35 | 10 | 24 | 130 | 103 | 238 | 103 | 108 | 50 |
Sati VI 110 | 110 | 42 | 12 | 28 | 144 | 127.5 | 295 | 127.5 | 135 | 60 |
Sati VI 130 | 130 | 45 | 14 | 30 | 155 | 147.5 | 335 | 147.5 | 155 | 80 |
Sati VI 150 | 150 | 50 | 14 | 35 | 185 | 170 | 400 | 170 | 175 | 80 |
За необхідності швидкохідний вихідний вал може бути двохстороннім.
За механічними характеристиками та приєднувальними розмірами черв'ячні мотор-редуктори Sati близькі до редукторів інших виробників. Інденери нашої компанії допоможуть вам підібпрати альтернативу мотор-редукторам Motovario NMRV NRV NRVP, Tramec, Yilmaz, Varvel, Hydro-mec, Leroy Somer, JIE Asiadrive JRSTD, Transtechno Chiaravalli CMRV, S.T.M UMI RMI, MiniMotor, Sew Eurodrive.
На сторінках нашого сайта ви можете скачати PDF-каталоги мотор-редукторів NMRV да допоміжну технічну інформацію. Зверніться до наших інженерів, щоб зробити замовлення та отримати 3D-моделі та креслення редукторів, також ви зможете замовити підбір мотор-редукторів згідно технічного завдання.
