Зубчасті паси Synchroflex ATP10, ATP15

Brecoflex зубчастий пас

Зубчасті привідні паси Synchroflex ATP

Зубчастий привідний пас Brecoflex, профіль зуба ATP. Конструктивно пас ATP є продовженням лінійки зубчастих пасів AT, він має більшу навантажувальну здатність за рахунок модифікованої форми зуба (Redflex). Привідні зубчасті паси ATP використовують зубчасті шіви власного профілю.

Зубчасті пас ATP мають два конструктивних різновида: стандартний та GEN III, по кроку зуба - АТР-10 та АТР-15. За рахунок більш еластичного корду та використання поліуретану з вищими механічними характеристиками зубчасті паси типу GEN III мають навантажувальну здатність вищу на 25% порівняно з стандартним виконанням.

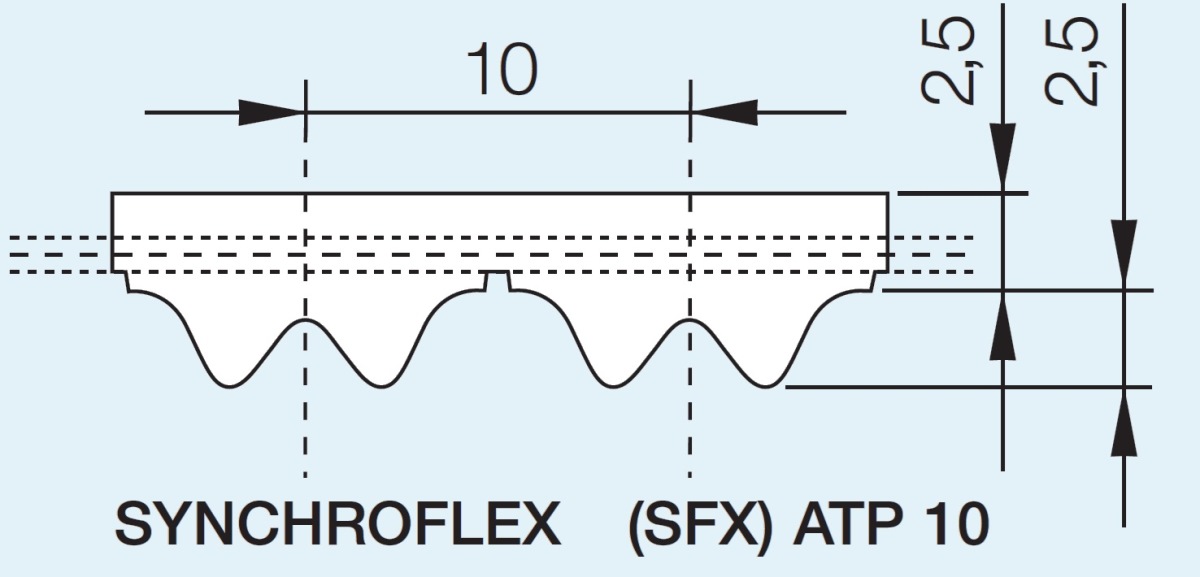

Зубчастий пас

Стандартні розміри пасів ATP10

  Маркування Z
 ATP10 / 630 SFX GEN III ATP 10 /630 63
 ATP10 / 660 SFX GEN III ATP 10 / 660 66
 ATP10 / 700 SFX GEN III ATP 10 / 700 70
 ATP10 / 780 SFX GEN III ATP 10 / 780 78
 ATP10 / 840 SFX GEN III ATP 10 / 840 84
 ATP10 / 890 SFX GEN III ATP 10 / 890 89
 ATP10 / 920 SFX GEN III ATP 10 / 920 92
 ATP10 / 1010 SFX GEN III ATP 10 / 1010 101
 ATP10 / 1080 SFX GEN III ATP 10 / 1080 108
 ATP10 / 1150 SFX GEN III ATP 10 / 1150 115
 ATP10 / 1280 SFX GEN III ATP 10 / 1280 128
 ATP10 / 1400 SFX GEN III ATP 10 / 1400 140
 ATP10 / 1500 BFX GEN III ATP 10 / 1500 150
 ATP10 / 1600 BFX GEN III ATP 10 / 1600 160
 ATP10 / 1650 BFX GEN III ATP 10 / 1650 165
 ATP10 / 1700 BFX GEN III ATP 10 / 1700 170
 ATP10 / 1760 BFX GEN III ATP 10 / 1760 176
 ATP10 / 1800 BFX GEN III ATP 10 / 1800 180
 ATP10 / 1900 BFX GEN III ATP 10 / 1900 190
 ATP10 / 2000 BFX GEN III ATP 10 / 2000 200
 ATP10 / 2120 BFX GEN III ATP 10 / 2120 212
 ATP10 / 2240 BFX GEN III ATP 10 / 2240 224
 ATP10 / 2360 BFX GEN III ATP 10 / 2360 236
 ATP10 / 2500 BFX GEN III ATP 10 / 2500 250
 ATP10 / 2650 BFX GEN III ATP 10 / 2650 265
 ATP10 / 2800 BFX GEN III ATP 10 / 2800 280
 ATP10 / 3000 BFX GEN III ATP 10 / 3000 300
 ATP10 / 3150 BFX GEN III ATP 10 / 3150 315
 ATP10 / 3350 BFX GEN III ATP 10 / 3350 335
 ATP10 / 3550 BFX GEN III ATP 10 / 3350 355
 ATP10 / 3750 BFX GEN III ATP 10 / 3750 375
 ATP10 / 4000 BFX GEN III ATP 10 / 4000 400
 ATP10 / 4250 BFX GEN III ATP 10 / 4250 425
 ATP10 / 4500 BFX GEN III ATP 10 / 4500 450
 ATP10 / 4750 BFX GEN III ATP 10 / 4750 475
 ATP10 / 5000 BFX GEN III ATP 10 / 5000 500
 ATP10 / 5300 BFX GEN III ATP 10 / 5300 530
 ATP10 / 5600 BFX GEN III ATP 10 / 5600 560
 ATP10 / 6000 BFX GEN III ATP 10 / 6000 600
 ATP10 / 6300 BFX GEN III ATP 10 / 6300 630

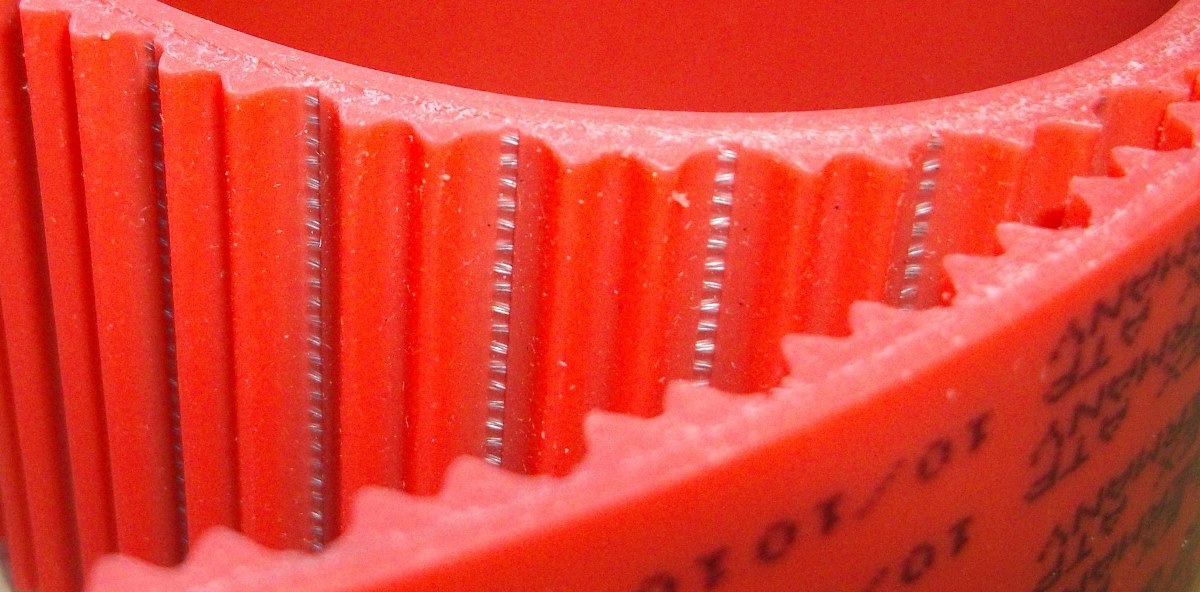

Synchroflex ATP GEN III

Зубчасті паси Synchroflex ATP10 можуть мати стандартну ширину 16, 25, 32, 50, 75, 100 mm. Технології та обладнання компанії Brecoflex дозволяють виготовити зцбчастий пас ATP10 з довжиною від 1500 до 12000 мм.

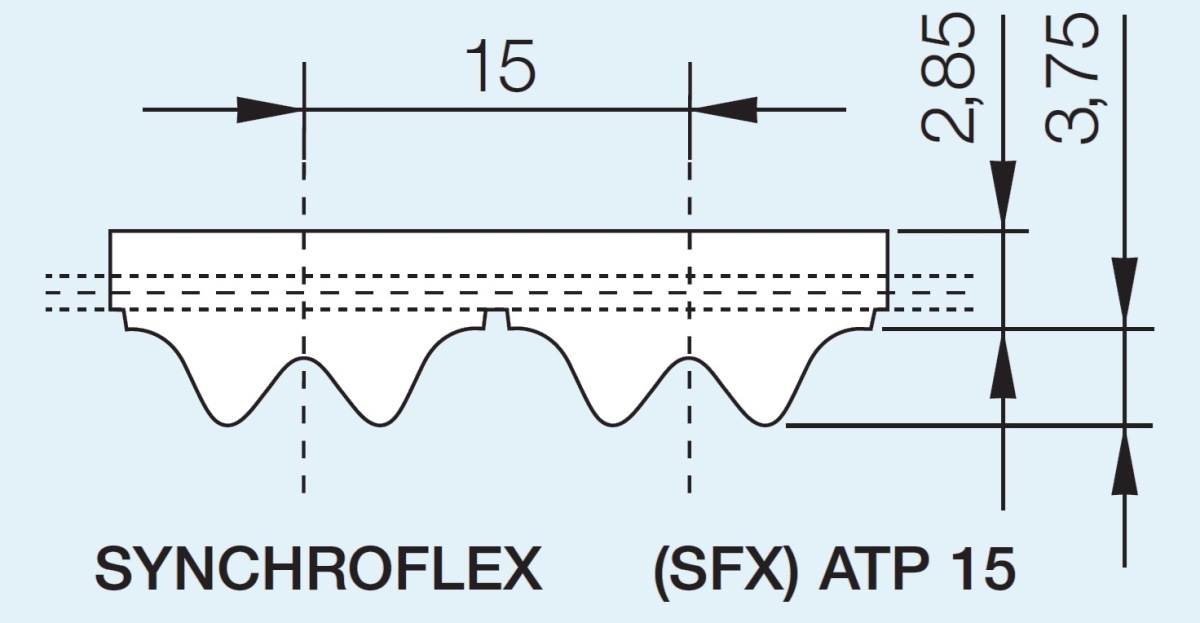

Зубчатый ремень

Стандартні розміри пасів Synchroflex ATP 15

 маркування Z
 ATP15 / 990 SFX GEN III ATP 15 / 990 66
 ATP15 / 1125 SFX GEN III ATP 15 / 1125 75
 ATP15 / 1185 SFX GEN III ATP 15 / 1185 79
 ATP15 / 1260 SFX GEN III ATP 15 / 1260 84
 ATP15 / 1395 SFX GEN III ATP 15 / 1395 93
 ATP15 / 1560 SFX GEN III ATP 15 / 1560 104
 ATP15 / 1740 BFX GEN III ATP 15 / 1740 116
 ATP15 / 1965 BFX GEN III ATP 15 / 1965 131
 ATP15 / 2100 BFX GEN III ATP 15 / 2100 140
 ATP15 / 2250 BFX GEN III ATP 15 / 2250 150
 ATP15 / 2385 BFX GEN III ATP 15 / 2385 159
 ATP15 / 2520 BFX GEN III ATP 15 / 2520 168
 ATP15 / 2670 BFX GEN III ATP 15 / 2670 178
 ATP15 / 2805 BFX GEN III ATP 15 / 2805 187
 ATP15 / 3000 BFX GEN III ATP 15 / 3000 200
 ATP15 / 3225 BFX GEN III ATP 15 / 3225 215
 ATP15 / 3450 BFX GEN III ATP 15 / 3450 230
 ATP15 / 3675 BFX GEN III ATP 15 / 3675 245
 ATP15 / 3900 BFX GEN III ATP 15 / 3900 260
 ATP15 / 4125 BFX GEN III ATP 15 / 4125 275
 ATP15 / 4500 BFX GEN III ATP 15 / 4500 300
 ATP15 / 4875 BFX GEN III ATP 15 / 4875 325
 ATP15 / 5250 BFX GEN III ATP 15 / 4250 350
 ATP15 / 5625 BFX GEN III ATP 15 / 5625 375
 ATP15 / 6000 BFX GEN III ATP 15 / 6000 400

Зубчстий пас ATP 15 виготовляється з ширинами 25, 32, 50, 75, 100, 150 мм. Обладнання та технології Brecoflex дозволяють виготовити зубчастий пас ATP15 з нестандартною довжиною в діапазоні від 1740 до 12000 мм.

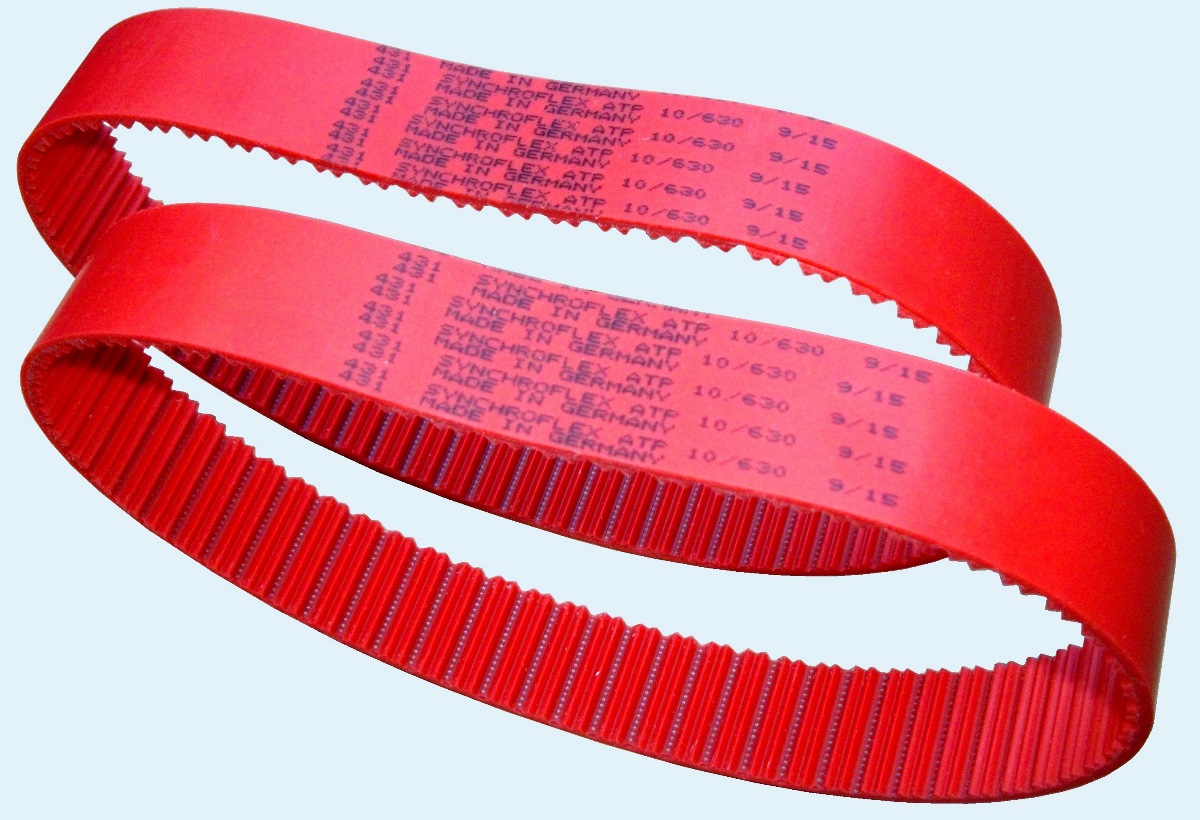

Brecoflex ATP15

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих пасів, зубчастих шківів та технічні мануали. В разі небхідності проведення розрахунку пасової передачі та підбору її комплектуючих - звертайтесь з технічним завданням до наших інженерів. Також, ви можете замовити пібдір електродвигунів, редукторів, еластичних муфт, обгонних муфт, транспортерних ланцюгів, зубчастих рейок та зубчастих коліс.
