Зубчаcтий пас Bando synchronous belt L

зубчастий пас

Bando synchronous belt L - зубчастий пас з кроком 9,525 мм

Пас виготовлений з гуми, корд - скловолокно, зуб із додатковим покриттям захисною тканиною.

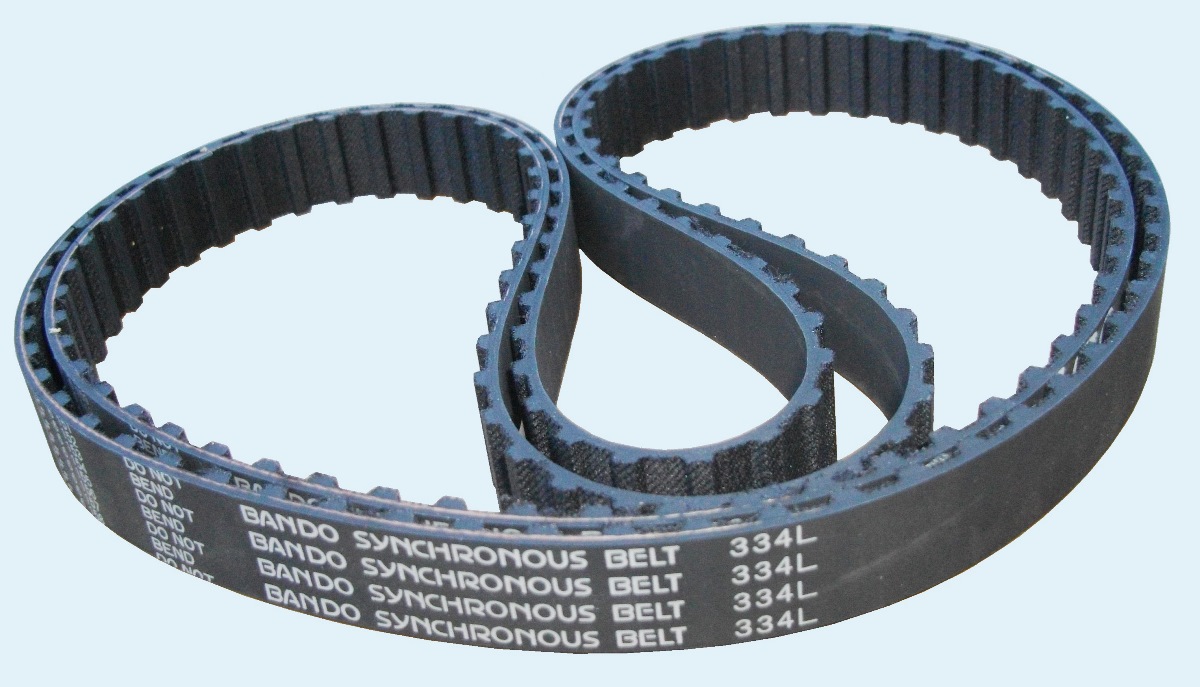

Bando synchronous belt

Привідні зубчасті паси Bando sunchro-link за технологією виробництва нарізаються з рукава, але при цьому  ширина цих пасів вибирається не довільно, а згідно стандартного ряда: 12,7 мм, 19,05 мм, 25,4 мм, 38,1 мм, 50,8 мм, 76,2 мм. Інші ширини пасів можливо виготовити, але в кожному виподку це необхідно узгоджувати.

Маркування  -  збчасті паси Bando synchronous L (крок зуба 9.525 мм, 3/8 дюйма) ширина 12,7 мм (1/2 дюйма)

 Артикул Bando довжина,
 мм
 Z допоміжне маркування
 Bando 0098L 0050 247.65 Z=26 98L050, PHG 98-L-050
 Sati 100L 050 257.1 Z=27 100L050, PHG 100-L-050
 Bando 0109L 0050 276.23 Z=29 109L050, PHG 109-L-050
 Sati 113L 050 285.7 Z=30 113L050, PHG 113-L-050
 Sati 120L 050 304.8 Z=32 120L050, PHG 120-L-050
 Bando 0124L 0050 314.33 Z=33 124L050, PHG 124-L-050, 9257-2100
 Sati 130L 050 333.3 Z=35 130L050, HPG 130-L-050
 Bando 0135L 0050 342.9 Z=36 135L050, PHG 135-L-050, 9257-2120
 Sati 143L 050 361.9 Z=38 143L050, PHG 143-L-050
 Bando 0150L 0050 381 Z=40 150L050, PHG 150-L-050, 9257-2101
 Sati 154L 050 390.5 Z=41 154L050, PHG 154-L-050
 Sati 158L 050 400 Z=42 158L050, PHG 158-L-050
 Sati 160L 050 409.5 Z=43 160L050, PHG 160-L-050
 Bando 0165L 0050 419.1 Z=44 165L050, PHG 165-L-050, 9257-2121
 Bando 0169L 0050 428.63 Z=45 169L050, PHG 169-L-050
 Bando 0172L 0050 438.15 Z=46 172L050, PHG 172-L-050, 173L050, 9257-2129
 Sati 177L 050 447,6 Z=47 177L050, PHG 177-L-050
 Sati 180L 050 457,2 Z=48 180L050, PHG 180-L-050
 Sati 185L 050 466.7 Z=49 185L050, PHG 185-L-050
 Bando 0187L 0050 476.25 Z=50 187L050, PHG 187-L-050, 9257-2102
 Sati 191L 050 485,7 Z=51 191L050, PHG 191-L-050
 Sati 195L 050 495.2 Z=52 195L050, PHG 195-L-050
 Sati 200L 050 504.8 Z=53 200L050, PHG 200-L-050
 Bando 0203L 0050 514.35 Z=54 203L050, PHG 203-L-050, 9257-7135
 Sati 206L 050 523.8 Z=55 206L050, PHG 206-L-050
 Bando 0210L 0050 533.4 Z=56 210L050, PHG 210-L-050, 9257-2103
 Sati 214L 050 542.9 Z=57 214L050, PHG 214-L-050
 Bando 0218L 0050 552.45 Z=58 218L050, PHG 218-L-050, 9257-7136, 217-L-050
 Sati 220L-050 561.9 Z=59 220L050, PHG 220-L-050
 Bando 0225L 0050 571.5 Z=60 225L050, PHG 225-L-050, 9257-2104
 Sati 232L-050 590.5 Z=62 232L050, PHG 232-L-050
 Sati 236L-050 600 Z=63 236L050, PHG 236-L-050
 Bando 0240L 0050 609.6 Z=64 240L050, PHG 240-L-050, 9257-2105
 Sati 244L-050 619.1 Z=65 244L050, PHG 244-L-050
 Bando 0248L 0050 628.65 Z=66 248L050, PHG 248-L-050, 9257-7137
 Sati 250L-050 638.1 Z=67 250L050, PHG 250-L-050
 Bando 0255L 0050 647.7 Z=68 255L050, PHG 255-L-050, 9257-2106
 Sati 259L-050 657.2 Z=69 259L050, PHG 259-L-050
 Bando 0263L 0050 666.75 Z=70 263L050, PHG 263-L-050, 9257-7138
 Bando 0270L 0050 685.8 Z=72 270L050, PHG 270-L-050, 9257-2107
 Sati 275L-050 695.3 Z=73 275L050, PHG 275-L-050
 Bando 0277L 0050 704.85 Z=74 277L050, PHG 277-L-050
 Sati 280L-050 714.3 Z=75 280L050, PHG 280-L-050
 Bando 0285L 0050 723.9 Z=76 285L050, PHG 285-L-050, 9257-2108
 Bando 0300L 0050 762 Z=80 300L050, PHG 300-L-050, 9257-2109
 Bando 0304L 0050 771.525 Z=81 304L050, PHG 304-L-050
 Bando 0315L 0050 800.1 Z=84 315L050, PHG 315-L-050, 9257-2123
 Bando 0320L 0050 809.625 Z=85 320L050, PHG 320-L-050
 Bando 0322L 0050 819.15 Z=86 322L050, PHG 322-L-050, 9257-2110
 Sati 330L 050 838.1 Z=88 330L050, PHG 330-L-050
 Bando 0334L 0050 847.725 Z=89 334L050, PHG 334-L-050
 Bando 0337L 0050 857.25 Z=90 337L050, PHG 337-L-050
 Sati 341L 050 866.7 Z=91 341L050, PHG 341-L-050
 Bando 0345L 0050 875.3 Z=92 345L050, PHG 345-L-050, 9257-2111
 Sati 352L 050 895.3 Z=94 352L050, PHG 352-L-050
 Bando 0360L 0050 914.4 Z=96 360L050, PHG 360-L-050
 Bando 0367L 0050 933.45 Z=98 367L050, PHG 367-L-050, 9257-2112
 Sati 371L 050 942.9 Z=99 371L050, PHG 371-L-050
 Bando 0375L 0050 952.5 Z=100 375L050, PHG 375-L-050, 9257-7139
 Bando 0382L 0050 971.55 Z=102 382L050, PHG 382-L-050
 Sati 387L 050 981 Z=103 387L050, PHG 387-L-050
 Bando 0390L 0050 990.6 Z=104 390L050, PHG 390-L-050, 9257-2113
 Bando 0394L 0050 1000.125 Z=105 394L050, PHG 394-L-050
 Sati 397L 050 1009.5 Z=106 397L050, PHG 397-L-050
 Sati 405L 050 1028.6 Z=109
 Bando 0420L 0050 1066.8 Z=112 420L050, PHG 420-L-050, 9257-2114
 Bando 0427L 0050 1085.85 Z=114 427L050, PHG 427-L-050
 Bando 0436L 0050 1104.9 Z=116 436L050, PHG 436-L-050
 Bando 0439L 0050 1114.425 Z=117 439L050, PHG 439-L-050
 Bando 0446L 0050 1133.475 Z=119 446L050, PHG 446-L-050, 9257-7140
 Bando 0450L 0050 1143 Z=120 450L050, PHG 450-L-050, 9257-2115
 Bando 0465L 0050 1181.1 Z=124 465L050, PHG 465-L-050
 Bando 0480L 0050 1219.2 Z=128 480L050, PHG 480-L-050, 9257-2116
 Bando 0510L 0050 1295.4 Z=136 510L050, PHG 510-L-050, 9257-2117
 Bando 0514L 0050 1304.925 Z=137 514L050, PHG 514-L-050
 Bando 0525L 0050 1333.5 Z=140 525L050, PHG 525-L-050
 Bando 0540L 0050 1371.6 Z=144 540L050, PHG 540-L-050, 9257-2118
 Bando 0548L 0050 1390.65 Z=146 548L050, PHG 548-L-050
 Bando 0581L 0050 1476.375 Z=155 581L050, PHG 581-L-050, 9257-7143
 Bando 0600L 0050 1524 Z=160 600L050, PHG 600-L-050, 9257-2119
 Bando 0605L 0050 1533.525 Z=161 605L050, PHG 605-L-050
 Bando 0619L 0050 1571.625 Z=165 619L050, PHG 619-L-050
 Bando 0630L 0050 1600.2 Z=168 630L050, PHG 630-L-050, 9257-7144
 Bando 0640L 0050 1619.25 Z=170 640L050, PHG 640-L-050
 Bando 0653L 0050 1657.35 Z=174 653L050, PHG 653-L-050
 Bando 0660L 0050 1676.4 Z=176 660L050, PHG 660-L-050, 9257-2124
 Bando 0697L 0050 1771.85 Z=186 697L050, PHG 697-L-050
 Bando 0728L 0050 1847.85 Z=194 728L050, PHG 728-L-050
 Bando 0731L 0050 1857.38 Z=195 731L050, PHG 731-L-050, 9257-7146
 Bando 0767L 0050 1952.63 Z=205 767L050, PHG 767-L-050
 Bando 0780L 0050 1981.2 Z=208 780L050, PHG 780-L-050
 Bando 0788L 0050 2000.25 Z=210 788L050, PHG 788-L-050
 Bando 0806L 0050 2047.88 Z=215 806L050, PHG 806-L-050
 Bando 0855L 0050 2171.7 Z=228 855L050, PHG 855-L-050
 Bando 0863L 0050 2190.75 Z=230 863L050, PHG 863-L-050
 Bando 0881L 0050 2238.38 Z=235 881L050, PHG 881-L-050
 Bando 0915L 0050 2324.1 Z=244 915L050, PHG 915-L-050, 9257-7147
 Bando 0919L 0050 2333.63 Z=245 919L050, PHG 919-L-050
 Bando 0938L 0050 2381.25 Z=250 938L050, PHG 938-L-050
 Bando 1294L 0050 3286.13 Z=345 1294L050, PHG 1294-L-050



Маркування -  зубчасті паси Bando synchronous L (крок 9.525 мм, 3/8 дюйма) ширина 19,05 мм (3/4 дюйма)

 артикул паса довжина,
 мм
 Z Альтернативне маркування
 BANDO synchronous 98L 075 247.65 Z=26 98L075, PHG 98-L-075
 BANDO synchronous 109L 075 276.23 Z=29 109L075, PHG 109-L-075
 BANDO synchronous 124L 075 314.33 Z=33 Optibelt-zr 124-L-075, Isoran 124L075
 BANDO synchronous 135L 075 342.9 Z=36 Isoran 135L075, PHG 135-L-075
 BANDO synchronous 150L 075 381 Z=40 Optibelt-zr 150-L-075, Isoran 150L075
 BANDO synchronous 165L 075 419.1 Z=44 Optibelt-zr 165-L-075, 165L075
 BANDO synchronous 169L 075 428.63 Z=45 Optibelt-zr 169-L-075, 169L075
 BANDO synchronous 172L 075 438.15 Z=46 Optibelt-zr 173-L-075, Isoran 173L075
 BANDO synchronous 187L 075 476.25 Z=50 Optibelt-zr 187-L-075, Isoran 187L075
 BANDO synchronous 203L 075 514.35 Z=54 Isoran 202L075, PHG 202-L-075
 BANDO synchronous 210L 075 533.4 Z=56 Optibelt-zr 210-L-075, Isoran 210L075
 BANDO synchronous 218L 075 552.45 Z=58 218L075, PHG 218-L-075
 BANDO synchronous 225L 075 571.5 Z=60 Optibelt-zr 225-L-075, Isoran 225L075
 BANDO synchronous 240L 075 609.6 Z=64 Optibelt-zr 240-L-075, Isoran 240L075
 BANDO synchronous 248L 075 628.65 Z=66 248L075, PHG 248-L-075
 BANDO synchronous 255L 075 647.7 Z=68 Optibelt-zr 255-L-075, Isoran 255L075
 BANDO synchronous 263L 075 666.75 Z=70 263L075, PHG 263-L-075
 BANDO synchronous 270L 075 685.8 Z=72 Optibelt-zr 270-L-075, Isoran 270L075
 BANDO synchronous 277L 075 704.85 Z=74 277L075, PHG 277-L-075
 BANDO synchronous 285L 075 723.9 Z=76 Optibelt-zr 285-L-075, Isoran 285L075
 BANDO synchronous 300L 075 762 Z=80 Optibelt-zr 300-L-075, Isoran 300L075
 BANDO synchronous 304L 075 771.525 Z=81 304L075, PHG 304-L-075
 BANDO synchronous 315L 075 800.1 Z=84 315L075, PHG 315-L-075
 BANDO synchronous 320L 075 809.625 Z=85 320L075, PHG 320-L-075
 BANDO synchronous 322L 075 819.15 Z=86 Optibelt-zr 322-L-075, Isoran 322L075
 BANDO synchronous 334L 075 847.725 Z=89 Isoran 334L075, PHG 334-L-075
 BANDO synchronous 337L 075 857.25 Z=90 337L075, PHG 337-L-075
 BANDO synchronous 345L 075 876.3 Z=92 Optibelt-zr 345-L-075, Isoran 345L075
 BANDO synchronous 360L 075 914.4 Z=96 Optibelt-zr 360-L-075, PHG 360-L-075
 BANDO synchronous 367L 075 933.45 Z=98 Optibelt-zr 367-L-075, Isoran 367L075
 BANDO synchronous 375L 075 952.5 Z=100 375L075, PHG 375-L-075
 BANDO synchronous 382L 075 971.55 Z=102 382L075, PHG 382-L-075
 BANDO synchronous 390L 075 990.6 Z=104 Optibelt-zr 390-L-075, Isoran 390L075
 BANDO synchronous 394L 075 1000.125 Z=105 394L075, PHG 394-L-075
 BANDO synchronous 420L 075 1066.8 Z=112 Optibelt-zr 420-L-075, Isoran 420L075
 BANDO synchronous 427L 075 1085.85 Z=114 427L075, PHG 427-L-075
 BANDO synchronous 436L 075 1104.9 Z=116 Optibelt-zr 435-L-075, PHG 435-L-075
 BANDO synchronous 439L 075 1114.425 Z=117 439L075, PHG 439-L-075
 BANDO synchronous 446L 075 1133.475 Z=119 446L075, PHG 446-L-075
 BANDO synchronous 450L 075 1143 Z=120 Optibelt-zr 450-L-075, Isoran 450L075
 BANDO synchronous 465L 075 1181.1 Z=124 465L075, PHG 465-L-075
 BANDO synchronous 480L 075 1219.2 Z=128 Optibelt-zr 480-L-075, Isoran 480L075
 BANDO synchronous 510L 075 1295.4 Z=136 Optibelt-zr 510-L-075, Isoran 510L075
 BANDO synchronous 514L 075 1304.925 Z=137 514L075, PHG 514-L-075
 BANDO synchronous 525L 075 1333.5 Z=140 Optibelt-zr 525-L-075, PHG 525-L-075
 BANDO synchronous 540L 075 1371,6 Z=144 Optibelt-zr 540-L-075, Isoran 540L075
 BANDO synchronous 548L 075 1390.65 Z=146 548L075, PHG 548-L-075
 BANDO synchronous 581L 075 1476.375 Z=155 581L075, PHG 581-L-075
 BANDO synchronous 600L 075 1524 Z=160 Optibelt-zr 600-L-075, Isoran 600L075
 BANDO synchronous 605L 075 1533.525 Z=161 605L075, PHG 605-L-075
 BANDO synchronous 619L 075 1571.625 Z=165 619L075, PHG 619-L-075
 BANDO synchronous 630L 075 1600.2 Z=168 Optibelt-zr 630-L-075, PHG 630-L-075
 BANDO synchronous 640L 075 1619.25 Z=170 640L075, PHG 640-L-075
 BANDO synchronous 653L 075 1657.35 Z=174 635L075, PHG 635-L-075
 BANDO synchronous 660L 075 1676.4 Z=176 Optibelt-zr 660-L-075, PHG 660-L-075
 BANDO synchronous 697L 075 1771.65 Z=186 697L075, PHG 697-L-075
 BANDO synchronous 728L 075 1847.85 Z=194 728L075, PHG 728-L-075
 BANDO synchronous 731L 075 1857.38 Z=195 731L075, PHG 731-L-075
 BANDO synchronous 767L 075 1952.63 Z=205 767L075, PHG 767-L-075
 BANDO synchronous 780L 075 1981.2 Z=208 780L075, PHG 780-L-075
 BANDO synchronous 788L 075 2000.25 Z=210 788L075, PHG 788-L-075
 BANDO synchronous 806L 075 2047.88 Z=215 806L075, PHG 806-L-075
 BANDO synchronous 855L 075 2171.7 Z=228 855L075, PHG 855-L-075
 BANDO synchronous 863L 075 2190.75 Z=230 863L075, PHG 863-L-075
 BANDO synchronous 881L 075 2238.38 Z=235 881L075, PHG 991-L-075
 BANDO synchronous 915L 075 2324.1 Z=244 915L075, PHG 915-L-075
 BANDO synchronous 919L 075 2333.63 Z=245 919L075, PHG 919-L-075
 BANDO synchronous 938L 075 2381.25 Z=250 938L075, PHG 938-L-075
 BANDO synchronous 1294L 075 3286.12 Z=345 1294L075, PHG 1294-L-075



Маркування -  зубчасті паси Bando synchronous L (крок 9.525 мм, 3/8 дюйма) ширина 25,4 мм (1 дюйм)

 артикул паса довжина,
 мм
 Z Альтернативне маркування
 BANDO synchro-link 98L 100 247.65 Z=26 98L100, PHG 98-L-100
 BANDO synchro-link 109L 100 276.23 Z=29 109L100, PHG 109-L-100
 BANDO synchro-link 124L 100 314.33 Z=33 zr 124-L-100, Isoran 124L100
 BANDO synchro-link 135L 100 342.9 Z=36 Isoran 135L100, PHG 135-L-100
 BANDO synchro-link 150L 100 381 Z=40 zr 150-L-100, Isoran 150L100
 BANDO synchro-link 165L 100 419.1 Z=44 zr 165-L-100, 165L100
 BANDO synchro-link 169L 100 428.63 Z=45 zr 169-L-100, 169L100
 BANDO synchro-link 172L 100 438.15 Z=46 zr 173-L-100, Isoran 173L100
 BANDO synchro-link 187L 100 476.25 Z=50 zr 187-L-100, Isoran 187L100
 BANDO synchro-link 203L 100 514.35 Z=54 Isoran 202L100, PHG 202-L-100
 BANDO synchro-link 210L 100 533.4 Z=56 zr 210-L-100, Isoran 210L100
 BANDO synchro-link 218L 100 552.45 Z=58 218L100, PHG 218-L-100
 BANDO synchro-link 225L 100 571.5 Z=60 zr 225-L-100, Isoran 225L100
 BANDO synchro-link 240L 100 609.6 Z=64 zr 240-L-100, Isoran 240L100
 BANDO synchro-link 248L 100 628.65 Z=66 248L100, PHG 248-L-100
 BANDO synchro-link 255L 100 647.7 Z=68 zr 255-L-100, Isoran 255L100
 BANDO synchro-link 263L 100 666.75 Z=70 263L100, PHG 263-L-100
 BANDO synchro-link 270L 100 685.8 Z=72 zr 270-L-100, Isoran 270L100
 BANDO synchro-link 277L 100 704.85 Z=74 277L100, PHG 277-L-100
 BANDO synchro-link 285L 100 723.9 Z=76 zr 285-L-100, Isoran 285L100
 BANDO synchro-link 300L 100 762 Z=80 zr 300-L-100, Isoran 300L100
 BANDO synchro-link 304L 100 771.525 Z=81 304L100, PHG 304-L-100
 BANDO synchro-link 315L 100 800.1 Z=84 315L100, PHG 315-L-100
 BANDO synchro-link 320L 100 809.625 Z=85 320L100, PHG 320-L-100
 BANDO synchro-link 322L 100 819.15 Z=86 zr 322-L-100, Isoran 322L100
 BANDO synchro-link 334L 100 847.725 Z=89 Isoran 334L100, PHG 334-L-100
 BANDO synchro-link 337L 100 857.25 Z=90 337L100, PHG 337-L-100
 BANDO synchro-link 345L 100 876.3 Z=92 zr 345-L-100, Isoran 345L100
 BANDO synchro-link 360L 100 914.4 Z=96 zr 360-L-100, PHG 360-L-100
 BANDO synchro-link 367L 100 933.45 Z=98 zr 367-L-100, Isoran 367L100
 BANDO synchro-link 375L 100 952.5 Z=100 375L100, PHG 375-L-100
 BANDO synchro-link 382L 100 971.55 Z=102 382L100, PHG 382-L-100
 BANDO synchro-link 390L 0100 990.6 Z=104 zr 390-L-100, Isoran 390L100
 BANDO synchro-link 394L 0100 1000.125 Z=105 394L100, PHG 394-L-100
 BANDO synchro-link 420L 0100 1066.8 Z=112 zr 420-L-100, Isoran 420L100
 BANDO synchro-link 427L 0100 1085.85 Z=114 427L100, PHG 427-L-100
 BANDO synchro-link 436L 0100 1104.9 Z=116 zr 435-L-100, PHG 435-L-100
 BANDO synchro-link 439L 0100 1114.425 Z=117 439L100, PHG 439-L-100
 BANDO synchro-link 446L 0100 1133.475 Z=119 446L100, PHG 446-L-100
 BANDO synchro-link 450L 0100 1143 Z=120 zr 450-L-100, Isoran 450L100
 BANDO synchro-link 465L 0100 1181.1 Z=124 465L100, PHG 465-L-100
 BANDO synchro-link 480L 0100 1219.2 Z=128 zr 480-L-100, Isoran 480L100
 BANDO synchro-link 510L 0100 1295.4 Z=136 zr 510-L-100, Isoran 510L100
 BANDO synchro-link 514L 0100 1304.925 Z=137 514L100, PHG 514-L-100
 BANDO synchro-link 525L 0100 1333.5 Z=140 zr 525-L-100, PHG 525-L-100
 BANDO synchro-link 540L 0100 1371,6 Z=144 zr 540-L-100, Isoran 540L100
 BANDO synchro-link 548L 0100 1390.65 Z=146 548L100, PHG 548-L-100
 BANDO synchro-link 581L 0100 1476.375 Z=155 581L100, PHG 581-L-100
 BANDO synchro-link 600L 0100 1524 Z=160 zr 600-L-100, Isoran 600L100
 BANDO synchro-link 605L 0100 1533.525 Z=161 605L100, PHG 605-L-100
 BANDO synchro-link 619L 0100 1571.625 Z=165 619L100, PHG 619-L-100
 BANDO synchro-link 630L 0100 1600.2 Z=168 zr 630-L-100, PHG 630-L-100
 BANDO synchro-link 640L 0100 1619.25 Z=170 640L100, PHG 640-L-100
 BANDO synchro-link 653L 0100 1657.35 Z=174 635L100, PHG 635-L-100
 BANDO synchro-link 660L 0100 1676.4 Z=176 zr 660-L-100, PHG 660-L-100
 BANDO synchro-link 697L 0100 1771.65 Z=186 697L100, PHG 697-L-100
 BANDO synchro-link 728L 0100 1847.85 Z=194 728L100, PHG 728-L-100
 BANDO synchro-link 731L 0100 1857.38 Z=195 731L100, PHG 731-L-100
 BANDO synchro-link 767L 0100 1952.63 Z=205 767L100, PHG 767-L-100
 BANDO synchro-link 780L 0100 1981.2 Z=208 780L100, PHG 780-L-100
 BANDO synchro-link 788L 0100 2000.25 Z=210 788L100, PHG 788-L-100
 BANDO synchro-link 806L 0100 2047.88 Z=215 806L100, PHG 806-L-100
 BANDO synchro-link 855L 0100 2171.7 Z=228 855L100, PHG 855-L-100
 BANDO synchro-link 863L 0100 2190.75 Z=230 863L100, PHG 863-L-100
 BANDO synchro-link 881L 0100 2238.38 Z=235 881L100, PHG 991-L-100
 BANDO synchro-link 915L 0100 2324.1 Z=244 915L100, PHG 915-L-100
 BANDO synchro-link 919L 0100 2333.63 Z=245 919L100, PHG 919-L-100
 BANDO synchro-link 938L 0100 2381.25 Z=250 938L100, PHG 938-L-100
 BANDO synchro-link 1294L 100 3286.12 Z=345 1294L100, PHG 1294-L-100



Bando  367L 420L 465L 510L 540L

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать



Зубчатые дюймовые ремни Bando

зубчатые ремни

Каталог приводных ремней Bando

зубчатые ремни Optibelt
