Безшпоночна затискна муфта Sati System block

муфта зажимная

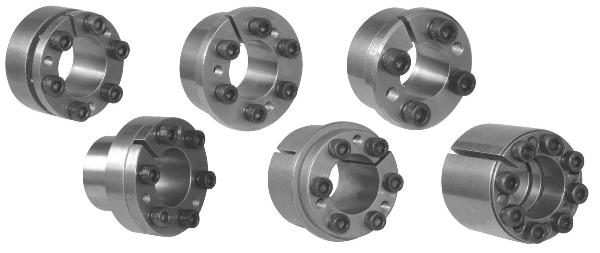

Безшпоночні затискні муфти Sati. Використовуються для передачі крутного моменту та осьових зусиль.

Проста та надійна конструкція основана на суцільних та розрізних цангах дозволяє виконувати швидкий та надійний монтаж муфт, зубчастих шківів, клинових шківів, ступиць карданнаих валів, зірочок, зубчастих колес, крильчаток вентиляторів, гальмівних дискві та барабанів на вал редуктора, мотор-редуктора, електродвигуна.



Готові запропонувати адекватні ціни та оперативні поставки наступних типів безшпоночних муфт:

Италия Sati

KLAA - розрізна цангова муфта. Самоцентруюча.

Передає середній дапазон крутних моментів. Основні розміри безшпоночних муфт System block KLAA:

 артикул dxD H1 H2 крутний
 момент		 додаткове маркування
 мм мм мм Нм
 KLAA019 19x47 28 17 273 PHF FX41-19x47, KLAA019/047, Locking sets serie AA 19/47
 KLAA020 20x47 28 17 287 PHF FX41-20x47, KLAA020/047, Locking sets serie AA 20/47
 KLAA022 22x47 28 17 316 PHF FX41-22x47, KLAA022/047, Locking sets serie AA 22/47
 KLAA024 24x50 28 17 413 PHF FX41-24x50, KLAA024/050, Locking sets serie AA 24/50
 KLAA025 25x50 28 17 431 PHF FX41-25x50, KLAA025/050, Locking sets serie AA 25/50
 KLAA028 28x55 28 17 782 PHF FX41-28x55, KLAA028/055, Locking sets serie AA 28/55
 KLAA030 30x55 28 17 517 PHF FX41-30x55, KLAA030/055, Locking sets serie AA 30/55
 KLAA032 32x60 28 17 734 PHF FX41-32x60, KLAA032/060, Locking sets serie AA 32/60
 KLAA035 35x60 28 17 803 PHF FX41-35x60, KLAA035/060, Locking sets serie AA 35/60
 KLAA038 38x65 28 17 872 PHF FX41-38x65, KLAA038/065, Locking sets serie AA 38/65
 KLAA040 40x65 28 17 918 PHF FX41-40x65, KLAA040/065, Locking sets serie AA 40/65
 KLAA042 42x75 33 20 1563 PHF FX41-42x75, KLAA042/075, Locking sets serie AA 42/75
 KLAA045 45x75 33 20 1674 PHF FX41-45x75, KLAA045/075, Locking sets serie AA 45/75
 KLAA048 48x80 33 20 1674 PHF FX41-48x80, KLAA048/080, Locking sets serie AA 48/80
 KLAA050 50x80 33 20 1860 PHF FX41-50x80, KLAA050/080, Locking sets serie AA 50/80
 KLAA055 55x85 33 20 2340 PHF FX41-55x85, KLAA055/085, Locking sets serie AA 55/85
 KLAA060 60x90 33 20 2553 PHF FX41-60x90, KLAA060/090, Locking sets serie AA 60/90
 KLAA065 65x95 33 20 3110 PHF FX41-65x95, KLAA065/095, Locking sets serie AA 65/95
 KLAA070 70x110 40 24 4838 PHF FX41-70x110, KLAA070/110, Locking sets serie AA 70/110
 KLAA075 75x115 40 24 5184 PHF FX41-75x115, KLAA075/115, Locking sets serie AA 75/115
 KLAA080 80x120 40 24 5530 PHF FX41-80x120, KLAA080/120, Locking sets serie AA 80/120
 KLAA085 85x125 40 24 6610 PHF FX41-85x125, KLAA085/125, Locking sets serie AA 85/125
 KLAA090 90x130 40 24 6998 PHF FX41-90x130, KLAA090/130, Locking sets serie AA 90/130
 KLAA095 95x135 40 24 8208 PHF FX41-95x135, KLAA095/135, Locking sets serie AA 95/135
 KLAA100 100x145 44 26 9742 PHF FX41-100x145, KLAA100/145, Locking sets serie AA 100/145
 KLAA110 110x155 44 26 10716 PHF FX41-110x155, KLAA110/155, Locking sets serie AA 110/155
 KLAA120 120x165 44 26 13154 PHF FX41-120x165, KLAA120/165, Locking sets serie AA 120/165
 KLAA130 130x180 52 34 18996 PHF FX41-130x180, KLAA130/180, Locking sets serie AA 130/180
 KLAA140 140x190 54 34 20336 PHF FX41-140x190, KLAA140/190, Locking sets serie AA 140/190
 KLAA150 150x200 54 34 24211 PHF FX41-150x200, KLAA150/200, Locking sets serie AA 150/200
 KLAA160 160x210 54 34 28408 PHF FX41-160x210, KLAA160/210, Locking sets serie AA 160/210
 KLAA170 170x225 64 44 35929 PHF FX41-170x225, KLAA170/225, Locking sets serie AA 170/225
 KLAA180 180x235 64 44 34866 PHF FX41-180x235, KLAA180/235, Locking sets serie AA 180/235
 KLAA200 200x260 64 44 48416 PHF FX41-200x260, KLAA200/260, Locking sets serie AA 200/260

муфта щвидкозмінна затискна

KLAB - розрізна самоцентруюча цангова муфта Sati. Має упорний буртик на внутрішній ступиці.

 маркування артикул d/D/D1 H1/H2/H3 крутний
 момент

 альтернативне
 позначення

 мм мм Н*м
 Sati
 KLAB018		 System block
 KLAB 18x47		 18/47/56 28/17/22  Serie AB 18/47,
 RCK 16 D. 18x47 06160018
 Sati
 KLAB019		 System block
 KLAB 19x47		 19/47/56 28/17/22 274 Serie AB 19/47,
 RCK 16 D. 19x47 06160019
 Sati
 KLAB020		 System block
 KLAB 20x47		 20/47/56 28/17/22 284 Serie AB 20/47,
 RCK 16 D. 20x47 06160020
 Sati
 KLAB022		 System block
 KLAB 22x47		 22/47/56 28/17/22 314 Serie AB 22/47,
 RCK 16 D. 22x47 06160022
 Sati
 KLAB024		 System block
 KLAB 24x50		 24/50/59 28/17/22 401 Serie AB 24/50,
 RCK 16 D. 24x50 06160024
 Sati
 KLAB025		 System block
 KLAB 25x50		 25/50/59 28/17/22 441 Serie AB 25/50,
 RCK 16 D. 25x55 06160025
 Sati
 KLAB028		 System block
 KLAB 28x55		 28/55/64 28/17/22 490 Serie AB 28/55,
 RCK 16 D. 28x55 06160028
 Sati
 KLAB030		 System block
 KLAB 30x55		 30/55/64 28/17/22 529 Serie AB 30/55,
 RCK 16 D. 30x55 06160030
 Sati
 KLAB032		 System block
 KLAB 32x60		 32/60/69 28/17/22 755 Serie AB 32/60,
 RCK 16 D. 32x60 06160032
 Sati
 KLAB035		 System block
 KLAB 35x60		 35/60/69 28/17/22 824 Serie AB 65/60,
 RCK 16 D. 35x60 06160035
 Sati
 KLAB038		 System block
 KLAB 38x65		 38/65/74 28/17/22 892 Serie AB 38/65,
 RCK 16 D. 38x65 06160038
 Sati
 KLAB040		 System block
 KLAB 40x65		 40/65/74 28/17/22 941 Serie AB 40/65,
 RCK 16 D. 40x65 06160040
 Sati
 KLAB042		 System block
 KLAB 42x75		 42/75/84 33/20/25 Serie AB 42/75,
 RCK 16 D. 42x75 06160042
 Sati
 KLAB045		 System block
 KLAB 45x75		 45/75/84 33/20/25 1716 Serie AB 45/75,
 RCK 16 D. 45x75 06160045
 Sati
 KLAB048		 System block
 KLAB 48x80		 48/80/89 33/20/25 Serie AB 48/80,
 RCK 16 D. 48x80 06160048
 Sati
 KLAB050		 System block
 KLAB 50x80		 50/80/89 33/20/25 1893 Serie AB 50/80,
 RCK 16 D. 50x80 06160050
 Sati
 KLAB055		 System block
 KLAB 55x85		 55/85/94 33/20/25 2403 Serie AB 55/85,
 RCK 16 D. 55x85 06160055
 Sati
 KLAB060		 System block
 KLAB 60x90		 60/90/99 33/20/25 2648 Serie AB 60/90,
 RCK 16 D. 60x90 06160060
 Sati
 KLAB065		 System block
 KLAB 65x95		 65/95/104 33/20/25 3188 Serie AB 65/95,
 RCK 16 D. 65x95 06160065
 Sati
 KLAB070		 System block
 KLAB 70x110		 70/110/119 40/24/30 4905 Serie AB 70/110,
 RCK 16 D. 70x110 06160070
 Sati
 KLAB075		 System block
 KLAB 75x115		 75/115/124 40/24/30 5150 Serie AB 75/115,
 RCK 16 D. 75x115 06160075
 Sati
 KLAB080		 System block
 KLAB 80x120		 80/120/129 40/24/30 5490 Serie AB 80/120,
 RCK 16 D. 80x120 06160080
 Sati
 KLAB085		 System block
 KLAB 85x125		 85/125/134 40/24/30 6620 Serie AB 85/125,
 RCK 16 D. 85x125 06160085
 Sati
 KLAB090		 System block
 KLAB 90x130		 90/130/139 40/24/30 6960 Serie AB 90/130,
 RCK 16 D. 90x130 06160090
 Sati
 KLAB095		 System block
 KLAB 95x135		 95/135/144 40/24/30 8190 Serie AB 95/135,
 RCK 16 D. 95x135 06160095
 Sati
 KLAB100		 System block
 KLAB 100x145		 100/145/154 44/26/32 10100 Serie AB 100/145,
 RCK 16 D. 100x145 06160100
 Sati
 KLAB110		 System block
 KLAB 110x155		 110/155/164 44/26/32 11030 Serie AB 110/155,
 RCK 16 D. 110x155 06160110
 Sati
 KLAB120		 System block
 KLAB 120x165		 120/165/174 44/26/32 13600 Serie AB 120/165,
 RCK 16 D. 120x165 06160120
 Sati
 KLAB130		 System block
 KLAB 130x180		 130/180/189 52/34/40 19000 Serie AB 130/180,
 RCK 16 D. 130x180 06160130
 Sati
 KLAB140		 System block
 KLAB 140x190		 140/190/199 54/34/40 21800 Serie AB 140/190,
 RCK 16 D. 140x190 06160140
 Sati
 KLAB150		 System block
 KLAB 150x200		 150/200/209 54/34/40 25600 Serie AB 150/200,
 RCK 16 D. 150x200 06160150
 Sati
 KLAB160		 System block
 KLAB 160x210		 160/210/219 54/34/40  Serie AB 160/200,
 RCK 16 D. 160x210 06160160
 Sati
 KLAB170		 System block
 KLAB 170x225		 170/225/234 64/44/50  Serie AB 170/225,
 RCK 16 D. 170x225 06160170
 Sati
 KLAB180		 System block
 KLAB 180x235		 180/235/244 64/44/50  Serie AB 180/235,
 RCK 16 D. 180x235 06160180
 Sati
 KLAB190		 System block
 KLAB 190x250		 190/250/259 64/44/50  Serie AB 190/250,
 RCK 16 D. 190x250 06160190

Безшпоночний затискний елемент
За приєднувальними розмірами та механічними характеристиками затискна муфта Sati system block KLAB аналогічна безшпоночним муфтам KLAA та за певних умов вони можуть бути взаємозамінні.

затискна муфта KLAB

KLBB





david brown

KLCC - Безшпоночна затискна муфта - Serie CC locking set

 Маркування dxD D1 H1 H3
 KLCC008 8x15 28 24 21
 KLCC009 9x16 32 27 23
 KLCC010 10x16 32 27 23
 KLCC011 11x18 34 27 23
 KLCC012 12x18 34 27 23
 KLCC014 14x23 39 27 23
 KLCC015 15x24 45 36 29
 KLCC016 16x24 45 36 29
 KLCC018 18x26 47 38 31
 KLCC019 19x27 48 38 31
 KLCC020 20x28 49 38 31
 KLCC022 22x32 54 45 38
 KLCC024 24x34 56 45 38
 KLCC025 25x34 56 45 38
 KLCC028 28x39 61 45 38
 KLCC030 30x41 63 45 38
 KLCC032 32x43 65 50 43
 KLCC035 35x47 69 50 43
 KLCC038 38x50 72 50 43
 KLCC040 40x53 75 52 45
 KLCC042 42x55 77 52 45
 KLCC045 45x59 85 64 56
 KLCC048 48x62 88 64 56
 KLCC050 50x65 92 74 66
 KLCC055 55x71 98 74 66
 KLCC060 60x77 104 74 66
 KLCC065 65x84 111 74 66
 KLCC070 70x90 122 91 80
 KLCC075 75x95 126 91 80
 KLCC080 80x100 131 96 85
 KLCC085 85x106 137 96 85
 KLCC090 90x112 143 96 85
 KLCC095 95x120 153 96 85
 KLCC100 100x125 162 102 89
 KLCC110 110x140 177 107 94
 KLCC120 120x155 195 127 114
 KLCC130 130x165 205 127 114
 KLCC140 140x175 215 127 114
 KLCC150 150x185 225 127 114



Стяжная муфта KLAA

KLDA - безшпоночна розрізна самоцентруюча затискна муфта Sati. На відміну від муфт KLAA має проточку на внутрішній ступиці для встановлення стопорного кільця.

маркування размеры, мм крутящий
 момент		 допоміжне позначення
 d D H1 H2 Нм
 KLDA019 19 47 39 26 353 KLDA 19x47
 KLDA020 20 47 39 26 382 KLDA 20x47
 KLDA022 22 47 39 26 431 KLDA 22x47
 KLDA024 24 50 39 26 519 KLDA 24x50
 KLDA025 25 50 39 26 578 KLDA 25x50
 KLDA028 28 55 39 26 686 KLDA 28x55
 KLDA030 30 55 39 26 745 KLDA 30x55
 KLDA032 32 60 39 26 912 KLDA 32x60
 KLDA035 35 60 39 26 1010 KLDA 35x60
 KLDA038 38 65 39 26 1216 KLDA 38x65
 KLDA040 40 65 39 26 1323 KLDA 40x65
 KLDA042 42 75 47 30 2128 KLDA 42x75
 KLDA045 45 75 47 30 2304 KLDA 45x75
 KLDA048 48 80 47 30 2461 KLDA 48x80
 KLDA050 50 80 47 30 2530 KLDA 50x80
 KLDA055 55 85 47 30 3138 KLDA 55x90
 KLDA060 60 90 47 30 3314 KLDA 60x90
 KLDA065 65 95 47 30 4079 KLDA 65x95
 KLDA070 70 110 57 40 6707 KLDA 70x110
 KLDA075 75 115 62 40 7354 KLDA 75x115
 KLDA080 80 120 62 40 7943 KLDA 80x120
 KLDA085 85 125 62 40 9512 KLDA 85x125
 KLDA090 90 130 62 40 10100 KLDA 90x130
 KLDA095 95 135 62 40 11865 KLDA 95x135
 KLDA100 100 145 77 46 15396 KLDA 100x145
 KLDA110 110 155 77 46 16867 KLDA 110x155
 KLDA120 120 165 77 46 22064 KLDA 120x165
 KLDA130 130 180 77 46 23535 KLDA 130x180
 KLDA140 140 190 84 51 30210 KLDA 140x190
 KLDA150 150 200 84 51 36440 KLDA 150x200
 KLDA160 160 210 KLDA 160x210
 KLDA170 170 225 KLDA 170x225
 KLDA180 180 235 KLDA 180x235

муфта безшпоночна



KLDB

Безшпоночна швидкозмінна муфта

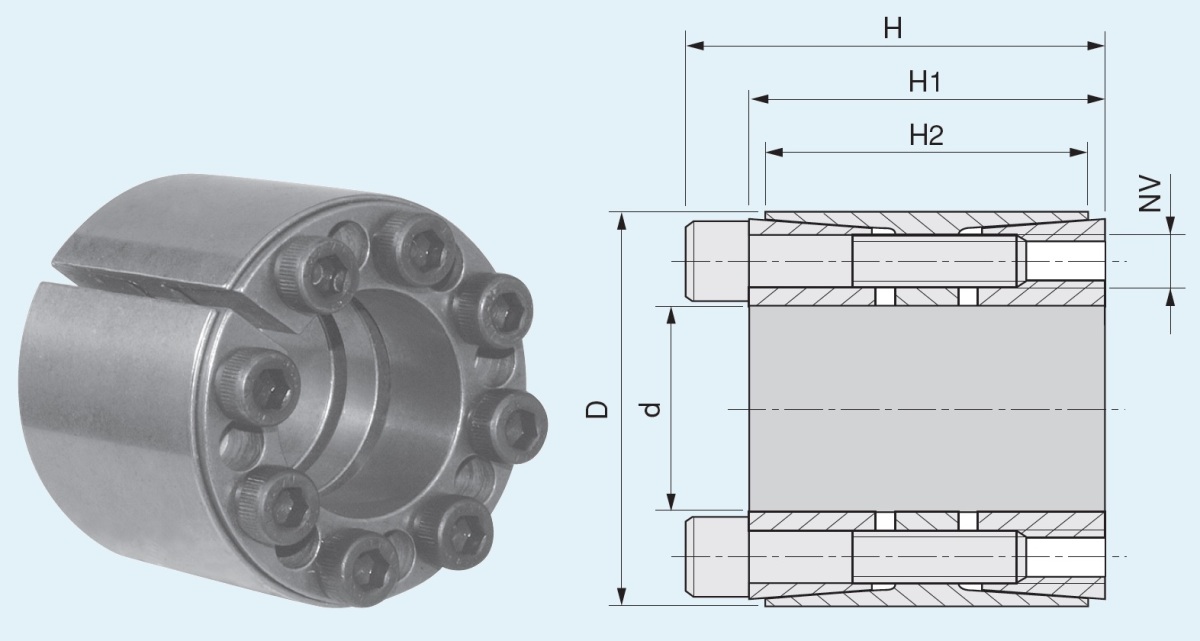

KLEE - Безшпоночна самоцентруюча муфта - Serie EE locking sets

 Артикул d D H2 додаткове маркування
 KLEE025 25 55 32 KLEE 25/55, EE 25x55, BK11 25x55
 KLEE028 28 55 32 KLEE 28/55, EE 28x55, BK11 28x55
 KLEE030 30 55 32 KLEE 30/55, EE 30x55, BK11 30x55
 KLEE035 35 60 44 KLEE 35/60, EE 35x60, KTR-400 size 35x60, BK11 35x60
 KLEE038 38 75 44 KLEE 38/75, EE 38x75, BK11 38x75
 KLEE040 40 75 44 KLEE 40/75, EE 40x75, KTR-400 size 40x75, BK11 40x75
 KLEE042 42 75 44 KLEE 42/75, EE 42x75, KTR-400 size 42x75, BK11 42x75
 KLEE045 45 75 44 KLEE 45/75, EE 45x75, KTR-400 size 45x75, BK11 45x75
 KLEE048 48 80 56 KLEE 48/80, EE 48x80, PHF FX60-48x80, KTR-400 size 48x80, BK11 48x80
 KLEE050 50 80 56 KLEE 50/80, EE 50x80, PHF FX60-50x80, KTR-400 size 50x80, BK11 50x80
 KLEE055 55 85 56 KLEE 55/85, EE 55x85, PHF FX60-55x85, KTR-400 size 55x85, BK11 55x85
 KLEE060 60 90 56 KLEE 60/90, EE 60x90, PHF FX60-60x90, KTR-400 size 60x90, BK11 60x90
 KLEE065 65 95 56 KLEE 65/95, EE 65x95, PHF FX60-65x95, KTR-400 size 65x95, BK11 65x95
 KLEE070 70 110 70 KLEE 70/110, EE 70x110, PHF FX60-70x110, KTR-400 size 70x110, BK11 70x110
 KLEE075 75 115 70 KLEE 75/115, EE 75x115, PHF FX60-75x115, KTR-400 size 75x115, BK11 75x115
 KLEE080 80 120 70 KLEE 80/120, EE 80x120, PHF FX60-80x120, KTR-400 size 80x120, BK11 80x120
 KLEE085 85 125 70 KLEE 85/125, EE 85x125, PHF FX60-85x125, KTR-400 size 85x125, BK11 85x125
 KLEE090 90 130 70 KLEE 90/130, EE 90x130, PHF FX60-90x130, KTR-400 size 90x130, BK11 90x130
 KLEE095 95 135 70 KLEE 95/135, EE 95x135, PHF FX60-95x135, KTR-400 size 95x135, BK11 95x135
 KLEE100 100 145 90 KLEE100/145, EE 100x145, PHF FX60-100x145, KTR-400 size 100x145, BK11 100x145
 KLEE110 110 155 90 KLEE 110/155, EE 110x155, PHF FX60-110x155, KTR-400 size 110x155, BK11 110x155
 KLEE120 120 165 90 KLEE 120/165, EE 120x165, PHF FX60-120x165, KTR-400 size 120x165, BK11 120x165
 KLEE130 130 180 104 KLEE 130/180, EE 130x180, PHF FX60-130x180, KTR-400 size 130x180, BK11 130x180
 KLEE140 140 190 104 KLEE 140/190, EE 140x190, PHF FX60-140x190, KTR-400 size 140x190, BK11 140x190
 KLEE150 150 200 104 KLEE 150/200, EE 150x200, PHF FX60-150x200, KTR-400 size 150x200, BK11 150x200
 KLEE160 160 210 104 KLEE 160/210, EE 160x210, PHF FX60-160x210, KTR-400 size 160x210, BK11 160x210
 KLEE170 170 225 134 KLEE 170/225, EE 170x225, PHF FX60-170x225, KTR-400 size 170x225, BK11 170x225
 KLEE180 180 235 134 KLEE 180/235, EE 180x235, PHF FX60-180x235, KTR-400 size 180x235, BK11 180x235
 KLEE190 190 250 134 KLEE 190/250, EE 190x250, PHF FX60-190x250, KTR-400 size 190x250, BK11 190x250
 KLEE200 200 260 134 KLEE 200/260, EE 200x260, PHF FX60-200x260, KTR-400 size 200x260, BK11 200x260
 KLEE220 220 285 134 KLEE 220/285, EE 220x285, PHF FX60-220x285, KTR-400 size 220x285, BK11 220x285
 KLEE260 260 325 134 KLEE 260/325, EE 260x325, PHF FX60-260x325, KTR-400 size 260x325
 KLEE300 300 375 165 KLEE 300/375, EE 300x375, PHF FX60-300x375, KTR-400 size 300x375

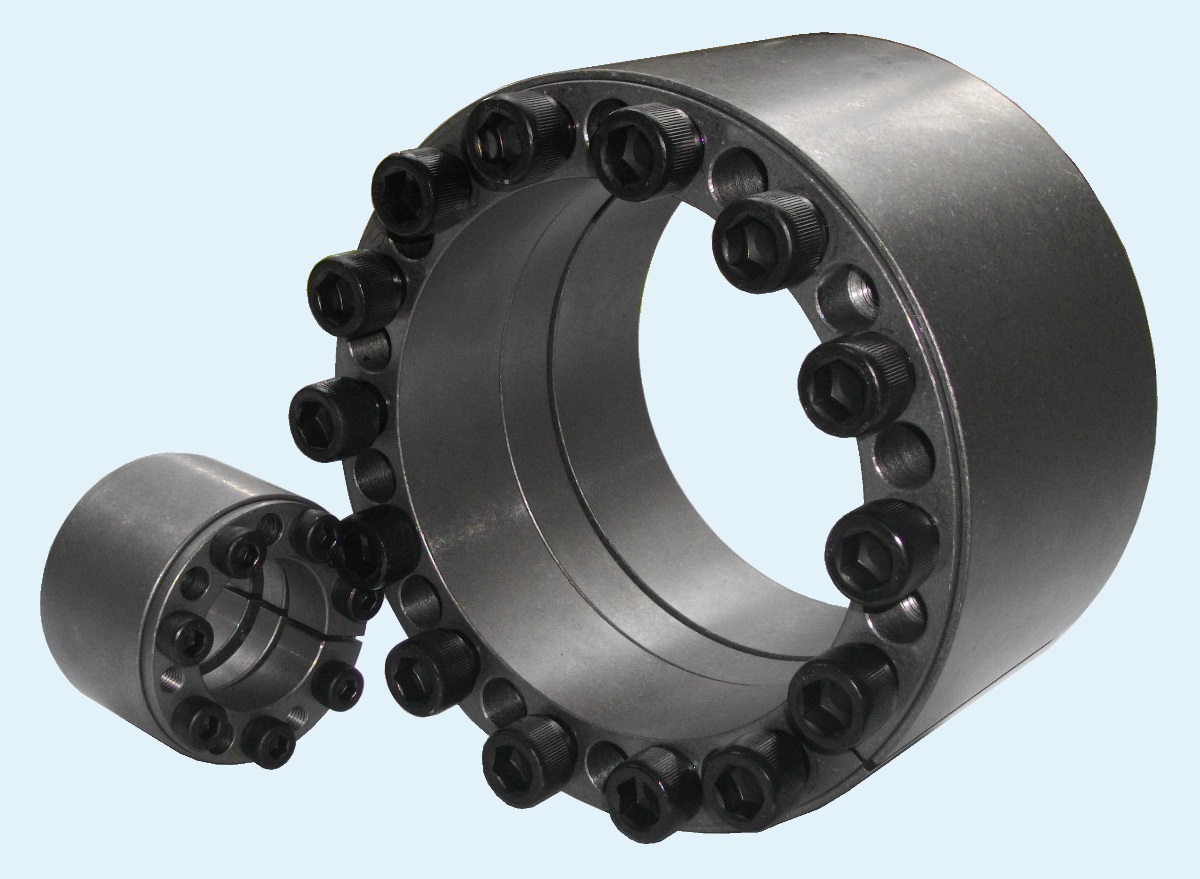

KTR Clampex

Швидкозмінна безшпоночна затискна муфта KLEE Sati має широкий діапазон геометричних розмірів. Серед безшпоночних муфт вона має один з найбільших показників по крутному моменту.

швидкозмінна муфта

KLFF - Безшпоночна затискна муфта - Serie FF locking set

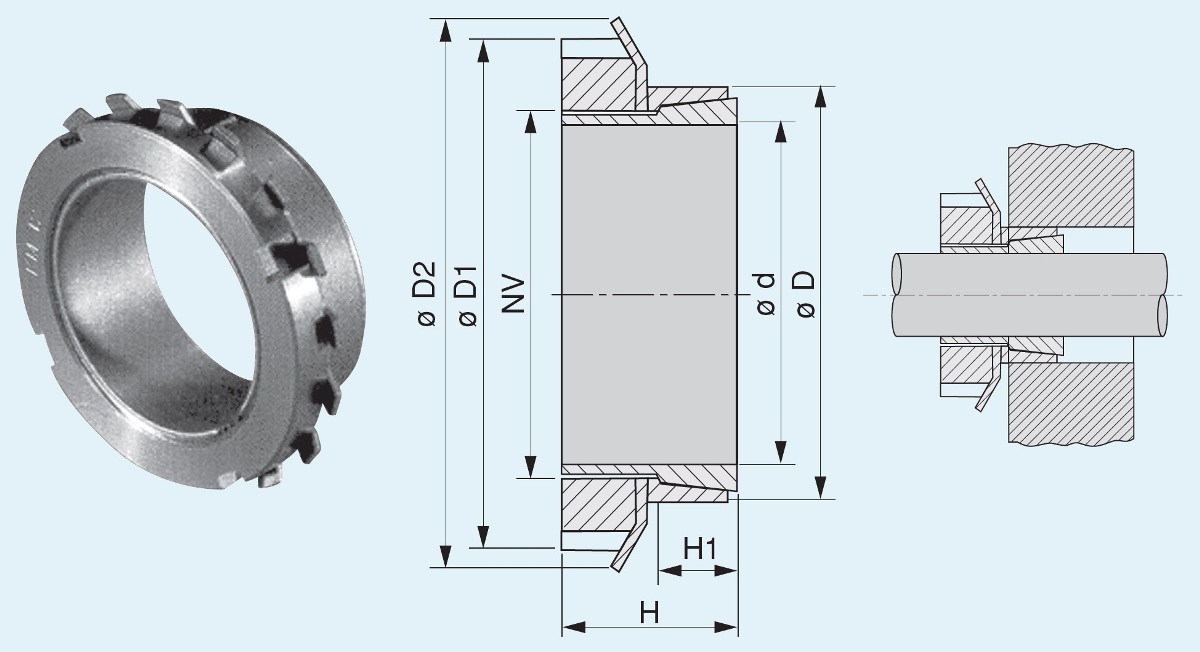

швидкозмінна муфта Sati

KLFC - Безшпоночна затискна муфта - Serie FC locking set

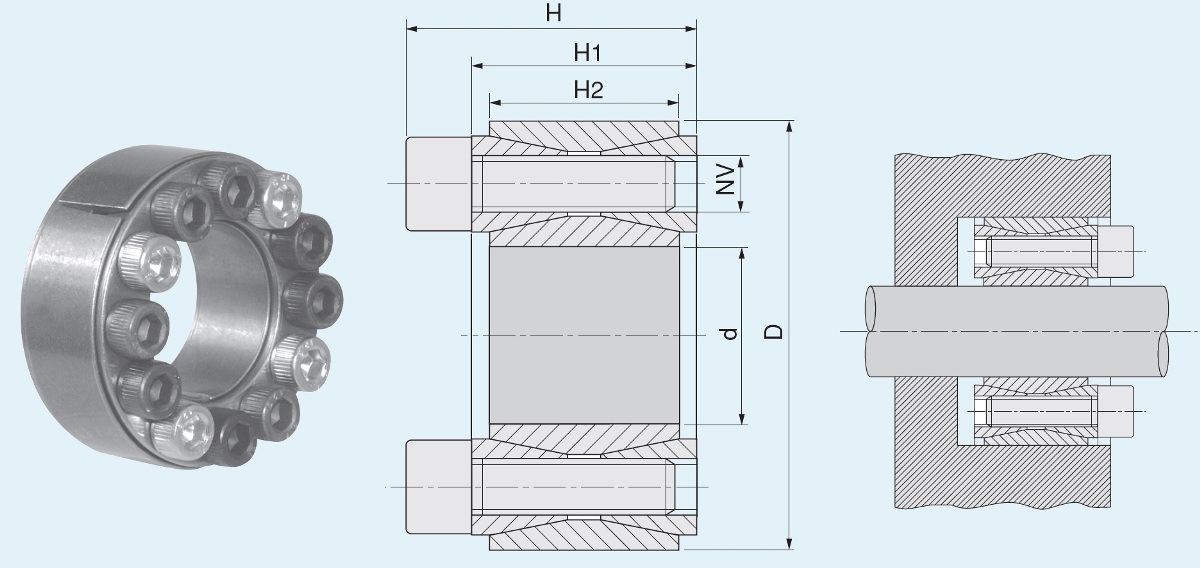

Швидкозмінна затискна муфта

KLGG - Безшпоночна несамоцентруюча муфта - Serie GG locking set

Муфта KLGG не має мржливості самоцентрування, тому потребує додаткових елементів конструкції, які будуть центрувати деталь на валу. Основні розміри та маркування наведемо в таблиці:

 маркуання dxD, мм H2, мм Додаткве маркування
 Sati KLGG019 19x47 17 Locking sets serie GG 19/47, PL 019x047AS, TLK200 19/47
 Sati KLGG020 20x47 17 Locking sets serie GG 20/47, PL 020x047AS, TLK200 20/47
 Sati KLGG022 22x47 17 Locking sets serie GG 22/47, PL 022x047AS, TLK200 22/47
 Sati KLGG024 24x50 17 Locking sets serie GG 24/50, PL 024x050AS, TLK200 24/50
 Sati KLGG025 25x50 17 Locking sets serie GG 25/50, PL 025x050AS, TLK200 25/50
 Sati KLGG028 28x55 17 Locking sets serie GG 28/55, PL 028x055AS, TLK200 28/55
 Sati KLGG030 30x55 17 Locking sets serie GG 30/55, PL 030x055AS, TLK200 30/55
 Sati KLGG032 32x60 17 Locking sets serie GG 32/60, PL 032x060AS, TLK200 32/60
 Sati KLGG035 35x60 17 Locking sets serie GG 35/60, PL 035x060AS, TLK200 35/60
 Sati KLGG038 38x60 17 Locking sets serie GG 38/60, PL 038x060AS, TLK200 38/60
 Sati KLGG040 40x65 17 Locking sets serie GG 40/65, PL 040x065AS, TLK200 40/65
 Sati KLGG042 42x75 20 Locking sets serie GG 42/75, PL 042x075AS, TLK200 42/75
 Sati KLGG045 45x75 20 Locking sets serie GG 45/75, PL 045x075AS, TLK200 45/75
 Sati KLGG048 48x80 20 Locking sets serie GG 48/80, PL 048x080AS, TLK200 48/80
 Sati KLGG050 50x80 20 Locking sets serie GG 50/80, PL 050x080AS, TLK200 50/80
 Sati KLGG055 55x85 20 Locking sets serie GG 55/85, PL 055x085AS, TLK200 55/85
 Sati KLGG060 60x90 20 Locking sets serie GG 60/90, PL 060x090AS, TLK200 60/90
 Sati KLGG065 65x95 20 Locking sets serie GG 65/95, PL 065x095AS, TLK200 65/95
 Sati KLGG070 70x110 24 Locking sets serie GG 70/110, PL 070x110AS, TLK200 70/110
 Sati KLGG075 75x115 24 Locking sets serie GG 75/115, PL 075x115AS, TLK200 75/115
 Sati KLGG080 80x120 24 Locking sets serie GG 80/120, PL 080x120AS, TLK200 80/120
 Sati KLGG085 85x125 24 Locking sets serie GG 85/125, PL 085x125AS, TLK200 85/125
 Sati KLGG090 90x130 24 Locking sets serie GG 90/130, PL 090x130AS, TLK200 90/130
 Sati KLGG095 95x135 24 Locking sets serie GG 95/135, PL 095x135AS, TLK200 95/135
 Sati KLGG100 100x145 26 Locking sets serie GG 100/145, PL 100x145AS, TLK200 100/145
 Sati KLGG110 110x155 26 Locking sets serie GG 110/155, PL 110x155AS, TLK200 110/155
 Sati KLGG120 120x165 26 Locking sets serie GG 120/165, PL 120x165AS, TLK200 120/165
 Sati KLGG130 130x180 34 Locking sets serie GG 130/180, PL 130x180AS, TLK200 130/180
 Sati KLGG140 140x190 34 Locking sets serie GG 140/190, PL 140x190AS, TLK200 140/190
 Sati KLGG150 150x200 34 Locking sets serie GG 150/200, PL 150x200AS, TLK200 150/200
 Sati KLGG160 160x210 34 Locking sets serie GG 160/210, PL 160x210AS, TLK200 160/210
 Sati KLGG170 170x225 38 Locking sets serie GG 170/225, PL 170x225AS, TLK200 170/225
 Sati KLGG180 180x235 38 Locking sets serie GG 180/235, PL 180x235AS, TLK200 180/235
 Sati KLGG190 190x250 46 Locking sets serie GG 190/250, PL 190x250AS, TLK200 190/250
 Sati KLGG200 200x260 46 Locking sets serie GG 200/260, PL 200x260AS, TLK200 200/260
 Sati KLGG220 220x285 50 Locking sets serie GG 220/285, PL 220x285AS, TLK200 220/285
 Sati KLGG240 240x305 50 Locking sets serie GG 240/305, PL 240x305AS, TLK200 240/305
 Sati KLGG260 260x325 50 Locking sets serie GG 260/325, PL 260x325AS, TLK200 260/325
 Sati KLGG280 280x355 60 Locking sets serie GG 280/355, PL 280x355AS, TLK200 280/355
 Sati KLGG900 300x375 60 Locking sets serie GG 300/375, PL 300x375AS, TLK200 300/375

Швидкозмінна затискна муфта System block KLGG

Муфта зажимна конічна

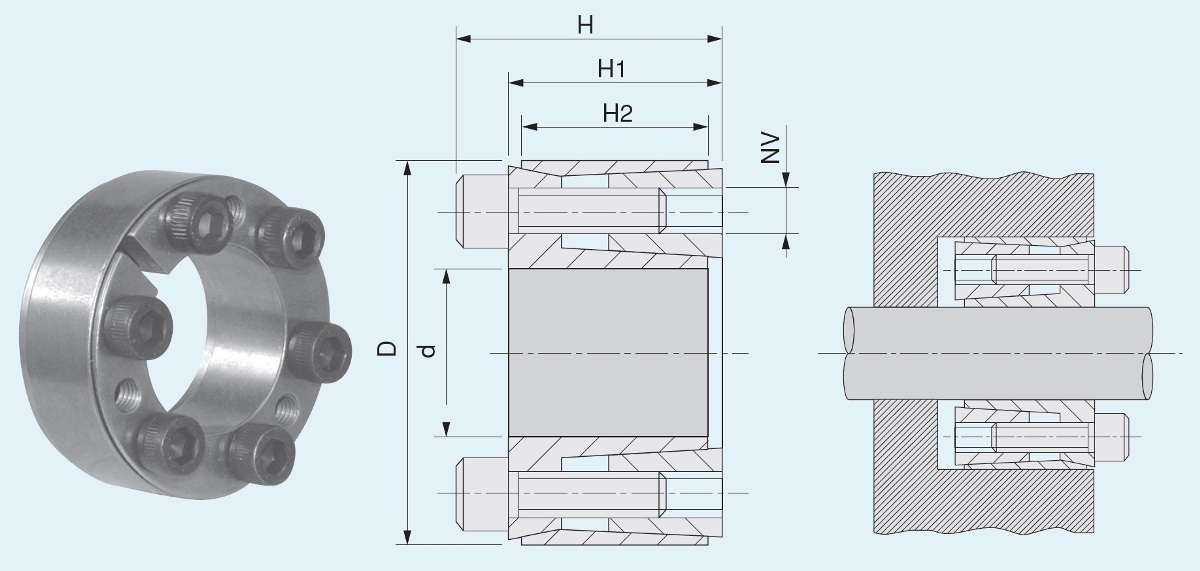

швидкозміна муфта

KLHH - Безшпоночна самоцентруюча муфта - Serie HH locking set

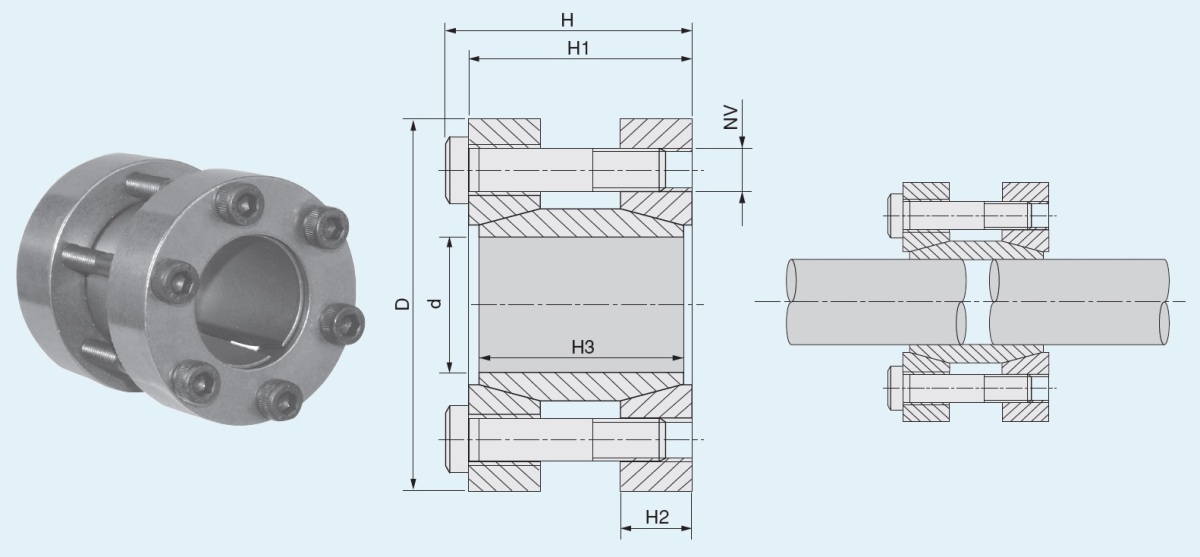

жорстка безшпоночна муфта

KLMM - Безшпоночна затискна муфта - Serie MM locking set

Clampex

KLNN - Безшпоночна затискна муфта - Serie NN locking set



SKF PHF FX keyless bushings

KLPP - Безшпоночна затискна муфта - Serie PP locking set

KLPP безшпоночна затискна муфта для з'єднання валів, один з яких має конструкцію тонкостінної труби. Достатньо часто використовуєтоться в конструкції важконавантаженних редукторів. Безшпоночна муфта Sati KLPP швидко монтується та здатна передавати середній діапазон крутних моментів.

 артикул d D D1 H1 крутний
 момент		 альтернативне маркування
 мм мм мм мм Нм
 KLPP024 24 50 19
 20
 21		 19.5 170
 210
 250		 phf fx190-24x50, rlk603 24x50, sld9000 24x50, psv5003 24x50, 3071-24
 KLPP030 30 60 24
 25
 26		 21.5 300
 340
 380		 phf fx190-30x60, rlk603 30x60, sld9000 30x60, psv5003 30x60, 3071-30
 KLPP036 36 72 28
 30
 31		 23.5 440
 570
 630		 phf fx190-36x72, rlk603 36x72, sld9000 36x72, psv5003 36x72, 3071-36
 KLPP044 44 80 34
 35
 36		 25.5 620
 780
 860		 phf fx190-44x80, rlk603 44x80, sld9000 44x80, psv5003 44x80, 3071-44
 KLPP050 50 90 38
 40
 42		 27.5 940
 1160
 1380		 phf fx190-50x90, rlk603 50x90, sld9000 50x90, psv5003 50x90
 KLPP055 55 100 42
 45
 48		 30.5 1160
 1520
 1880		 phf fx190-55x100, rlk603 55x100, sld9000 55x100, psv5003 55x100, 3071-50
 KLPP062 62 110 48
 50
 52		 30.5 1850
 2200
 2400		 phf fx190-62x110, rlk603 62x110, sld9000 62x110, psv5003 62x110, 3071-62
 KLPP068 68 115 50
 55
 60		 30.5 2000
 2500
 3150		 phf fx190-38x115, rlk603 68x115, sld9000 68x115, psv5003 68x115, 3071-68
 KLPP075 75 138 55
 60
 65		 32.5 2500
 3200
 3950		 phf fx190-75x138, rlk603 75x138, sld9000 75x138, psv5003 75x138, 3071-75
 KLPP080 80 145 60
 65
 70		 32.5 3200
 3900
 4600		 phf fx190-80x145, rlk603 80x145, sld9000 80x145, psv5003 80x145, 3071-80
 KLPP090 90 155 65
 70
 75		 39 4750
 6000
 7250		 phf fx190-90x155, rlk603 90x155, sld9000 90x155, psv5003 90x155, 3071-90
 KLPP100 100 170 70
 75
 80		 44 6900
 7500
 9000		 phf fx190-100x170, rlk603 100x170, sld9000 100x170, psv5003 100x170, 3071-100
 KLPP110 110 185 75
 80
 85		 50 7200
 9000
 10800		 phf fx190-110x185, rlk603 110x185, sld9000 110x185, psv5003 110x185, 3071-110
 KLPP125 125 215 85
 90
 95		 54 11000
 13000
 15000		 phf fx190-125x215, rlk603 125x215, sld9000 125x215, psv5003 125x215, 3071-125
 KLPP140 140 230 95
 100
 105		 60.5 15100
 17600
 20100		 phf fx190-140x230, rlk603 140x230, sld9000 140x230, psv5003 140x230, 3071-140
 KLPP155 155 265 105
 110
 115		 64.5 22000
 25000
 28000		 phf fx190-155x265, rlk603 155x265, sld9000 155x265, psv5003 155x265, 3071-155
 KLPP165 165 290 115
 120
 125		 71 31000
 35000
 39000		 phf fx190-165x290, rlk603 165x290, sld9000 165x290, psv5003 165x290, 3071-165
 3071-200 200 350 150
 155
 160		 86 78000
 84000
 90000
 3071-240 240 405 170
 180
 190		 109 120000
 138000
 156000





швидкозміна муфта

KLRR - Безшпоночна затискна муфта - Serie RR locking set



Klampex KTR

KLSS - Безшпоночна затискна муфта - Serie SS locking set

KLSS- розрізна цангова муфта із гладкими внутрішньою за зовнішньою обоймами.

 артикул d D H1 H крутний
 момент		 схожі маркування
 мм мм мм мм Нм
 KLSS010 10 20 13 15.5 19 rck61-10x20, KTR105 10x20, rlk350 10x20
 KLSS011 11 22 13 15.5 21 rck61-11x22, KTR105 11x22, rlk350 11x22
 KLSS012 12 22 13 15.5 23 rck61-12x22, KTR105 12x22, rlk350 12x22
 KLSS014 14 26 17 20 39 rck61-14x36, KTR105 14x36, rlk350 14x36
 KLSS015 15 28 17 20 42 rck61-15x28, KTR105 15x28, rlk350 15x28
 KLSS016 16 32 17 21 77 rck61-16x32, KTR105 16x32, rlk350 16x32
 KLSS017 17 35 21 25 82 rck61-17x35, KTR105 17x35, rlk350 17x35
 KLSS018 18 35 21 25 87 rck61-18x35, KTR105 18x35, rlk350 18x35
 KLSS019 19 35 21 25 91 rck61-19x35, KTR105 19x35, rlk350 19x35
 KLSS020 20 38 21 26 157 rck61-20x38, KTR105 20x38, rlk350 20x38
 KLSS022 22 40 21 26 173 rck61-22x40, KTR105 22x40, rlk350 22x40
 KLSS024 24 47 26 32 268 rck61-24x47, KTR105 24x47, rlk350 24x47
 KLSS025 25 47 26 32 279 rck61-25x47, KTR105 25x47, rlk350 25x47
 KLSS028 28 50 26 32 468 rck61-28x50, KTR105 28x50, rlk350 28x50
 KLSS030 30 55 26 32 502 rck61-30x55, KTR105 30x55, rlk350 30x55
 KLSS032 32 55 26 32 535 rck61-32x55, KTR105 32x55, rlk350 32x55
 KLSS035 35 60 31 37 781 rck61-35x60, KTR105 35x60, rlk350 35x60
 KLSS038 38 65 31 37 848 rck61-38x65, KTR105 38x65, rlk350 38x65
 KLSS040 40 65 31 37 892 rck61-40x65, KTR105 40x65, rlk350 40x65
 KLSS042 42 75 36 44 1272 rck61-42x75, KTR105 42x75, rlk350 42x75
 KLSS045 45 75 36 44 1363 rck61-45x75, KTR105 45x75, rlk350 45x75
 KLSS048 48 80 36 44 1938 rck61-48x80, KTR105 48x80, rlk350 48x80
 KLSS050 50 80 36 44 2019 rck61-50x80, KTR105 50x80, rlk350 50x80



затискна муфта

Інженери нашої компанії допоможуть знайти альтернативу муфт Fenner, Ameridrives Ameriloc, Optibelt, SKF FX, Challenge, KTR Clampex, ETP, Tsubaki Power lock, а також допоможуть підібрати інші комплектуючі приводу: пластинчасті ланцюги, модульні стрічки, гідромуфти, роликові ланцюги, планетарні редуктори, частотні перетворювачі.

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію.


Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua



pdf каталог редукторов



Каталог бесшпоночных муфт

бесшпоночная муфта
