Зубчастий пас Bando L поліуретан

Привідний зубчастий пас

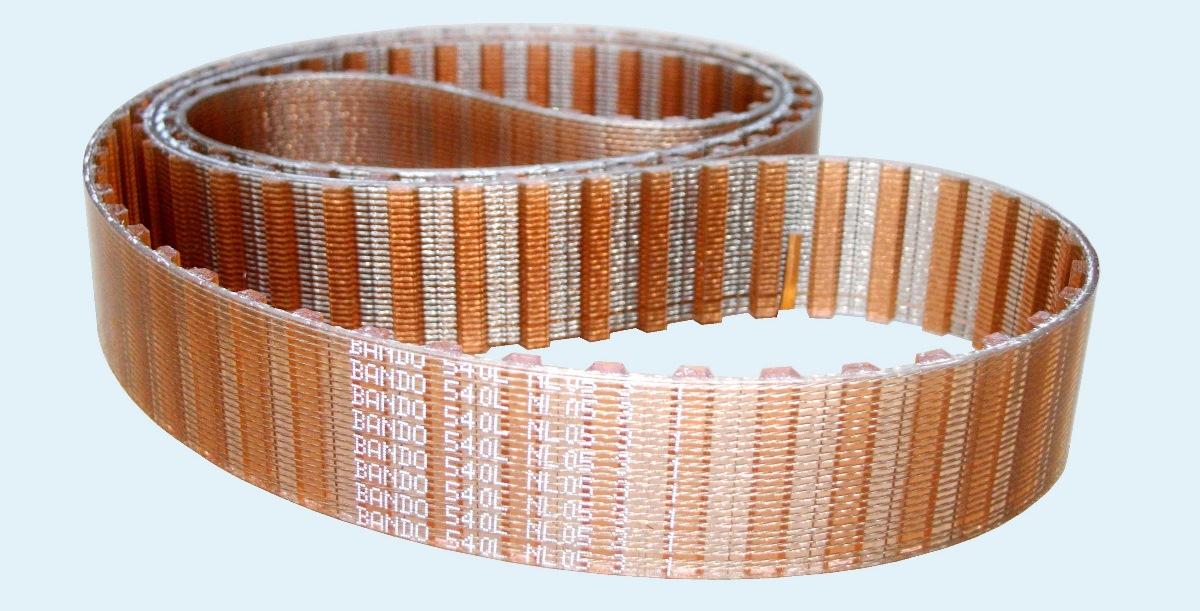

Зубчастий пас Bando L поліуретановий з металевим кордом.

Зубчасті паси з профілем зуба L - трапецієвидний зуб з кроком 9,525 мм (3/8 дюйма) відносится до так званих "дюймових" пасів, тобто в ньому базові розміри та маркування прив'язані до дюймової системи вимірювання. Традиційним виконанням для такого типа зубчастих пасів є гумовий пас з кордом зі скловолокна, але опціонально виготовляються поліуретанові зубчасті паси з металевим кордом.

Bando synchronous belt

Маркування зубачстих пасів Бандо з профілем зуба L має закодований вигляд з прив'язкою до ширини та довжини в дюймах і може мати наступний вигляд:

Ширина паса 9,5 мм (0,37 дюйма)

 маркування довжина,
 мм		 зубці допоміжний артикул
 124-L-037-PU 314,325 Z=33 Bando 0124L 0037 PU
 150-L-037-PU 381 Z=40 Bando 0150L 0037 PU
 165-L-037-PU 419,1 Z=44 Bando 0165L 0037 PU
 187-L-037-PU 476,25 Z=50 Bando 0187L 0037 PU
 210-L-037-PU 533,4 Z=56 Bando 0210L 0037 PU
 225-L-037-PU 571,5 Z=60 Bando 0225L 0037 PU
 240-L-037-PU 609,6 Z=64 Bando 0240L 0037 PU
 255-L-037-PU 647,7 Z=68 Bando 0255L 0037 PU
 270-L-037-PU 685,8 Z=72 Bando 0270L 0037 PU
 285-L-037-PU 723,9 Z=76 Bando 0285L 0037 PU
 300-L-037-PU 762 Z=80 Bando 0300L 0037 PU
 322-L-037-PU 819,15 Z=86 Bando 0322L 0037 PU
 345-L-037-PU 876,3 Z=92 Bando 0345L 0037 PU
 360-L-037-PU 914,4 Z=96 Bando 0360L 0037 PU
 367-L-037-PU 933,45 Z=98 Bando 0367L 0037 PU
 390-L-037-PU 990,6 Z=104 Bando 0390L 0037 PU
 420-L-037-PU 1066,8 Z=112 Bando 0420L 0037 PU
 450-L-037-PU 1143 Z=120 Bando 0450L 0037 PU
 480-L-037-PU 1219,2 Z=128 Bando 0480L 0037 PU
 510-L-037-PU 1295,4 Z=136 Bando 0510L 0037 PU
 540-L-037-PU 1371,6 Z=144 Bando 0540L 0037 PU
 600-L-037-PU 1524 Z=160 Bando 0600L 0037 PU



Ширина паса 12,7 мм (0,50 дюйма)

 маркування довжина,
 мм		 зубці допоміжний артикул
 124-L-050-PU 314,325 Z=33 12,7 T3/8" / 314,325
 150-L-050-PU 381 Z=40 12,7 T3/8" / 381
 165-L-050-PU 419,1 Z=44 12,7 T3/8" / 419,1
 187-L-050-PU 476,25 Z=50 12,7 T3/8" / 476,25
 210-L-050-PU 533,4 Z=56 12,7 T3/8" / 533,4
 225-L-050-PU 571,5 Z=60 12,7 T3/8" / 571,5
 240-L-050-PU 609,6 Z=64 12,7 T3/8" / 609,6
 255-L-050-PU 647,7 Z=68 12,7 T3/8" / 647,7
 270-L-050-PU 685,8 Z=72 12,7 T3/8" / 685,8
 285-L-050-PU 723,9 Z=76 12,7 T3/8" / 723,9
 300-L-050-PU 762 Z=80 12,7 T3/8" / 762
 322-L-050-PU 819,15 Z=86 12,7 T3/8" / 819,15
 345-L-050-PU 876,3 Z=92 12,7 T3/8" / 876,3
 360-L-050-PU 914,4 Z=96 12,7 T3/8" / 914,4
 367-L-050-PU 933,45 Z=98 12,7 T3/8" / 933,46
 390-L-050-PU 990,6 Z=104 12,7 T3/8" / 990,6
 420-L-050-PU 1066,8 Z=112 12,7 T3/8" / 1066,8
 450-L-050-PU 1143 Z=120 12,7 T3/8" / 1143
 480-L-050-PU 1219,2 Z=128 12,7 T3/8" / 1219,2
 510-L-050-PU 1295,4 Z=136 12,7 T3/8" / 1295,6
 540-L-050-PU 1371,6 Z=144 12,7 T3/8" / 1371,6
 600-L-050-PU 1524 Z=160 12,7 T3/8" / 1524

Ширина паса 19,05 мм (0,75 дюйма)

 маркування довжина,
 мм		 зубці допоміжний артикул
 124-L-075-PU 314,325 Z=33 19,1 T3/8" / 314,325
 150-L-075-PU 381 Z=40 19,1 T3/8" / 381
 165-L-075-PU 419,1 Z=44 19,1 T3/8" / 419,1
 187-L-075-PU 476,25 Z=50 19,1 T3/8" / 476,25
 210-L-075-PU 533,4 Z=56 19,1 T3/8" / 533,4
 225-L-075-PU 571,5 Z=60 19,1 T3/8" / 571,5
 240-L-075-PU 609,6 Z=64 19,1 T3/8" / 609,6
 255-L-075-PU 647,7 Z=68 19,1 T3/8" / 647,7
 270-L-075-PU 685,8 Z=72 19,1 T3/8" / 685,8
 285-L-075-PU 723,9 Z=76 19,1 T3/8" / 723,9
 300-L-075-PU 762 Z=80 19,1 T3/8" / 762
 322-L-075-PU 819,15 Z=86 19,1 T3/8" / 819,15
 345-L-075-PU 876,3 Z=92 19,1 T3/8" / 876,3
 360-L-075-PU 914,4 Z=96 19,1 T3/8" / 914,4
 367-L-075-PU 933,45 Z=98 19,1 T3/8" / 933,45
 390-L-075-PU 990,6 Z=104 19,1 T3/8" / 990,6
 420-L-075-PU 1066,8 Z=112 19,1 T3/8" / 1066,8
 450-L-075-PU 1143 Z=120 19,1 T3/8" / 1143
 480-L-075-PU 1219,2 Z=128 19,1 T3/8" / 1219,2
 510-L-075-PU 1295,4 Z=136 19,1 T3/8" / 1295,4
 540-L-075-PU 1371,6 Z=144 19,1 T3/8" / 1371,6
 600-L-075-PU 1524 Z=160 19,1 T3/8" / 1524



Ширина паса 25,4 мм (1,0 дюйм)

 маркування довжина,
 мм		 зубці допоміжний артикул
 124-L-100-PU 314,325 Z=33 Bando 0124L 0100 PU
 150-L-100-PU 381 Z=40 Bando 0150L 0100 PU
 165-L-100-PU 419,1 Z=44 Bando 0165L 0100 PU
 187-L-100-PU 476,25 Z=50 Bando 0187L 0100 PU
 210-L-100-PU 533,4 Z=56 Bando 0210L 0100 PU
 225-L-100-PU 571,5 Z=60 Bando 0225L 0100 PU
 240-L-100-PU 609,6 Z=64 Bando 0240L 0100 PU
 255-L-100-PU 647,7 Z=68 Bando 0255L 0100 PU
 270-L-100-PU 685,8 Z=72 Bando 0270L 0100 PU
 285-L-100-PU 723,9 Z=76 Bando 0285L 0100 PU
 300-L-100-PU 762 Z=80 Bando 0300L 0100 PU
 322-L-100-PU 819,15 Z=86 Bando 0322L 0100 PU
 345-L-100-PU 876,3 Z=92 Bando 0345L 0100 PU
 360-L-100-PU 914,4 Z=96 Bando 0360L 0100 PU
 367-L-100-PU 933,45 Z=98 Bando 0367L 0100 PU
 390-L-100-PU 990,6 Z=104 Bando 0390L 0100 PU
 420-L-100-PU 1066,8 Z=112 Bando 0420L 0100 PU
 450-L-100-PU 1143 Z=120 Bando 0450L 0100 PU
 480-L-100-PU 1219,2 Z=128 Bando 0480L 0100 PU
 510-L-100-PU 1295,4 Z=136 Bando 0510L 0100 PU
 540-L-100-PU 1371,6 Z=144 Bando 0540L 0100 PU
 600-L-100-PU 1524 Z=160 Bando 0600L 0100 PU

Ширина паса 38,1 мм (1,5 дюйма)

 маркування довжина,
 мм		 зубці допоміжний артикул
 124-L-150-PU 314,325 Z=33 38,1 T3/8" / 314,325
 150-L-150-PU 381 Z=40 38,1 T3/8" / 381
 165-L-150-PU 419,1 Z=44 38,1 T3/8" / 419,1
 187-L-150-PU 476,25 Z=50 38,1 T3/8" / 476,25
 210-L-150-PU 533,4 Z=56 38,1 T3/8" / 533,4
 225-L-150-PU 571,5 Z=60 38,1 T3/8" / 571,5
 240-L-150-PU 609,6 Z=64 38,1 T3/8" / 609,6
 255-L-150-PU 647,7 Z=68 38,1 T3/8" / 647,7
 270-L-150-PU 685,8 Z=72 38,1 T3/8" / 685,8
 285-L-150-PU 723,9 Z=76 38,1 T3/8" / 723,9
 300-L-150-PU 762 Z=80 38,1 T3/8" / 762
 322-L-150-PU 819,15 Z=86 38,1 T3/8" / 819,15
 345-L-150-PU 876,3 Z=92 38,1 T3/8" / 876,3
 360-L-150-PU 914,4 Z=96 38,1 T3/8" / 914,4
 367-L-150-PU 933,45 Z=98 38,1 T3/8" / 933,45
 390-L-150-PU 990,6 Z=104 38,1 T3/8" / 990,6
 420-L-150-PU 1066,8 Z=112 38,1 T3/8" / 1066,8
 450-L-150-PU 1143 Z=120 38,1 T3/8" / 1143
 480-L-150-PU 1219,2 Z=128 38,1 T3/8" / 1219,4
 510-L-150-PU 1295,4 Z=136 38,1 T3/8" / 1295,4
 540-L-150-PU 1371,6 Z=144 38,1 T3/8" / 1371,6
 600-L-150-PU 1524 Z=160 38,1 T3/8" / 1524

Окрім базового виконання поліуретанових зубчастих пасів існують численні опціональні - покриття зуба додатковою тканиною, додаткове покриття на зовнішній стороні паса (для транспортування або притискання), штовхачі ті інші додаткові елементи на зовнішній поверхні паса.

Зубчастий пас Bando

Для комплектації привода ви можете придбати зубчасті шківи, заготовки зубчастих шківів, направляючі, натяжні пристрої, кінцеві фіксуючі пластини.  Варто зауважити, що для дюймових пасів виконання з поліуретану з сталевим кордом є нетиповим, опціональним, так призначені такі паси для роботи в умовах, де гумові зубчасті паси працювати не можуть. Частіше за все це харчове виробництво або медичне обладнання. Поліуретан від компанії Bando має високу якість, а зубчасті паси можуть скласти якісну кокнуренцію зубчастим пасам Brecoflex, Elatech, Contitech, Megadyne, Optibelt та іншим.

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих пасів Bando та інших виробників. Якщо вам необхідна допомога у розрахунку пасових передач - звертайтесь з технічним завданням до наших інженерів. Також, ви можете отримати консільтації по підбору клинових пасів, клинопасових шківів з монтуванням на втулки ТаперБуш та з безшпоночними муфтами.
