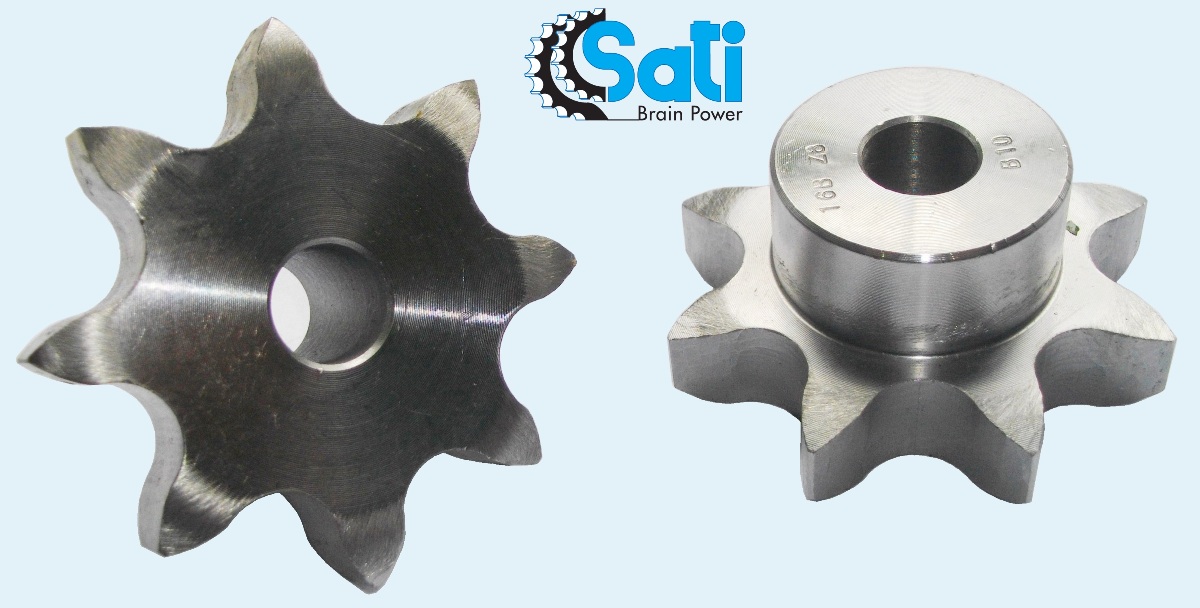

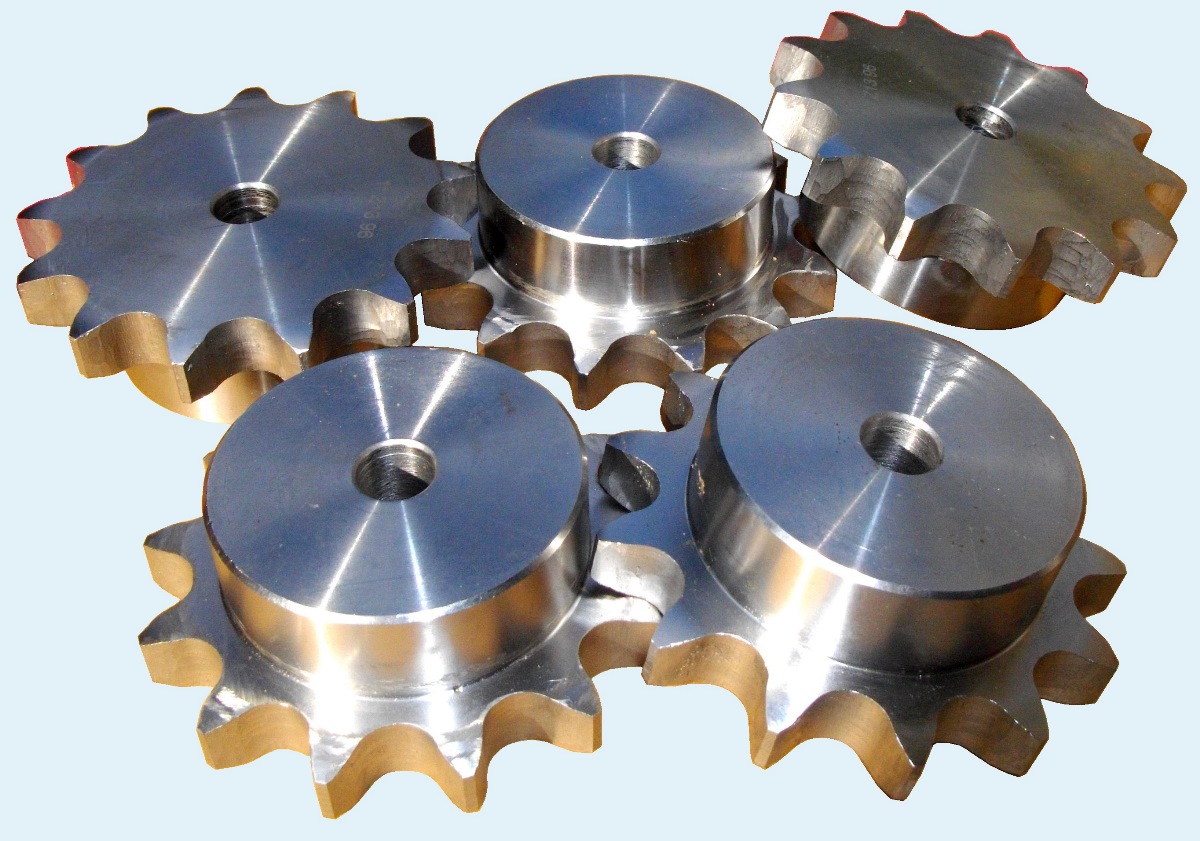

Шаг цепи 25,4 мм, диаметр ролика 15,88. Звёздочка изготовлена из углеродистой стали С45 - 0,45% углерода. Зубья без термообработки, посадочное отвертие - под расточку.
Основные размеры и обозначения звёздочек Sati для цепи 16B-1 (также эти звёздочки можно использовать с цепью пр-25,4)
артикул SATI | Z зубья | Dp, мм | De, мм | D, мм | d, мм | H, мм | дополнительная маркировка | |
Sati PS12008 | 1"X17,02 Z=8 | 8 | 66,37 | 77,00 | 16 | 42 | 35 | QPS16B1-008, PHS 16B-1B8 |
Sati PS12009 | 1"X17,02 Z=9 | 9 | 74,27 | 85,00 | 16 | 50 | 35 | QPS16B1-009, PHS 16B-1B9 |
Sati PS12010 | 1"X17,02 Z=10 | 10 | 82,19 | 93,00 | 16 | 55 | 35 | QPS16B1-010, PHS 16B-1B10 |
Sati PS12011 | 1"X17,02 Z=11 | 11 | 90,14 | 99,50 | 20 | 61 | 40 | QPS16B1-011, PHS 16B-1B11 |
Sati PS12012 | 1"X17,02 Z=12 | 12 | 98,14 | 109,00 | 20 | 69 | 40 | QPS16B1-012, PHS 16B-1B12 |
Sati PS12013 | 1"X17,02 Z=13 | 13 | 106,12 | 117,00 | 20 | 78 | 40 | QPS16B1-013, PHS 16B-1B13 |
Sati PS12014 | 1"X17,02 Z=14 | 14 | 114,15 | 125,00 | 20 | 84 | 40 | QPS16B1-014, PHS 16B-1B14 |
Sati PS12015 | 1"X17,02 Z=15 | 15 | 122,17 | 133,00 | 20 | 92 | 40 | QPS16B1-015, PHS 16B-1B15 |
Sati PS12016 | 1"X17,02 Z=16 | 16 | 130,20 | 141,00 | 20 | 100 | 45 | QPS16B1-016, PHS 16B-1B16 |
Sati PS12017 | 1"X17,02 Z=17 | 17 | 138,22 | 149,00 | 20 | 100 | 45 | QPS16B1-017, PHS 16B-1B17 |
Sati PS12018 | 1"X17,02 Z=18 | 18 | 146,28 | 157,00 | 20 | 100 | 45 | QPS16B1-018, PHS 16B-1B18 |
Sati PS12019 | 1"X17,02 Z=19 | 19 | 154,33 | 165,20 | 20 | 100 | 45 | QPS16B1-019, PHS 16B-1B19 |
Sati PS12020 | 1"X17,02 Z=20 | 20 | 162,38 | 173,20 | 20 | 100 | 45 | QPS16B1-020, PHS 16B-1B20 |
Sati PS12021 | 1"X17,02 Z=21 | 21 | 170,43 | 181,20 | 25 | 110 | 50 | QPS16B1-021, PHS 16B-1B21 |
Sati PS12022 | 1"X17,02 Z=22 | 22 | 178,48 | 189,30 | 25 | 110 | 50 | QPS16B1-022, PHS 16B-1B22 |
Sati PS12023 | 1"X17,02 Z=23 | 23 | 186,53 | 197,50 | 25 | 110 | 50 | QPS16B1-023, PHS 16B-1B23 |
Sati PS12024 | 1"X17,02 Z=24 | 24 | 194,59 | 205,50 | 25 | 110 | 50 | QPS16B1-024, PHS 16B-1B24 |
Sati PS12025 | 1"X17,02 Z=25 | 25 | 202,66 | 213,50 | 25 | 110 | 50 | QPS16B1-025, PHS 16B-1B25 |
Sati PS12026 | 1"X17,02 Z=26 | 26 | 210,72 | 221,60 | 25 | 120 | 50 | QPS16B1-026, PHS 16B-1B26 |
Sati PS12027 | 1"X17,02 Z=27 | 27 | 218,79 | 229,60 | 25 | 120 | 50 | QPS16B1-027, PHS 16B-1B27 |
Sati PS12028 | 1"X17,02 Z=28 | 28 | 226,85 | 237,70 | 25 | 120 | 50 | QPS16B1-028, PHS 16B-1B28 |
Sati PS12029 | 1"X17,02 Z=29 | 29 | 234,92 | 245,80 | 25 | 120 | 50 | QPS16B1-029, PHS 16B-1B29 |
Sati PS12030 | 1"X17,02 Z=30 | 30 | 243,00 | 254,00 | 25 | 120 | 50 | QPS16B1-030, PHS 16B-1B30 |
Sati PS12031 | 1"X17,02 Z=31 | 31 | 251,08 | 262,00 | 25 | 120 | 50 | QPS16B1-031, PHS 16B-1B31 |
Sati PS12032 | 1"X17,02 Z=32 | 32 | 259,13 | 270,00 | 25 | 120 | 50 | QPS16B1-032, PHS 16B-1B32 |
Sati PS12033 | 1"X17,02 Z=33 | 33 | 267,21 | 278,50 | 25 | 120 | 50 | QPS16B1-033, PHS 16B-1B33 |
Sati PS12034 | 1"X17,02 Z=34 | 34 | 275,28 | 287,00 | 25 | 120 | 50 | QPS16B1-034, PHS 16B-1B34 |
Sati PS12035 | 1"X17,02 Z=35 | 35 | 283,36 | 296,20 | 25 | 120 | 50 | QPS16B1-035, PHS 16B-1B35 |
Sati PS12036 | 1"X17,02 Z=36 | 36 | 291,44 | 304,60 | 25 | 120 | 50 | QPS16B1-036, PHS 16B-1B36 |
Sati PS12037 | 1"X17,02 Z=37 | 37 | 299,51 | 312,60 | 25 | 120 | 50 | QPS16B1-037, PHS 16B-1B37 |
Sati PS12038 | 1"X17,02 Z=38 | 38 | 307,59 | 320,70 | 25 | 120 | 50 | QPS16B1-038, PHS 16B-1B38 |
Sati PS12039 | 1"X17,02 Z=39 | 39 | 315,67 | 328,80 | 25 | 120 | 50 | QPS16B1-039, PHS 16B-1B39 |
Sati PS12040 | 1"X17,02 Z=40 | 40 | 323,73 | 336,90 | 25 | 120 | 50 | QPS16B1-040, PHS 16B-1B40 |
Sati PS12041 | 1"X17,02 Z=41 | 41 | 331,82 | 345,00 | 25 | 133 | 68 | QPS16B1-041, PHS 16B-1B41 |
Sati PS12042 | 1"X17,02 Z=42 | 42 | 339,90 | 353,00 | 25 | 133 | 68 | QPS16B1-042, PHS 16B-1B42 |
Sati PS12043 | 1"X17,02 Z=43 | 43 | 347,98 | 361,10 | 25 | 133 | 68 | QPS16B1-043, PHS 16B-1B43 |
Sati PS12044 | 1"X17,02 Z=44 | 44 | 356,06 | 369,10 | 25 | 133 | 68 | QPS16B1-044, PHS 16B-1B44 |
Sati PS12045 | 1"X17,02 Z=45 | 45 | 364,12 | 377,10 | 25 | 133 | 68 | QPS16B1-045, PHS 16B-1B45 |
Sati PS12046 | 1"X17,02 Z=46 | 46 | 372,21 | 385,20 | 25 | 133 | 68 | QPS16B1-046, PHS 16B-1B46 |
Sati PS12047 | 1"X17,02 Z=47 | 47 | 380,29 | 393,20 | 25 | 133 | 68 | QPS16B1-047, PHS 16B-1B47 |
Sati PS12048 | 1"X17,02 Z=48 | 48 | 388,36 | 401,30 | 25 | 133 | 68 | QPS16B1-048, PHS 16B-1B48 |
Sati PS12049 | 1"X17,02 Z=49 | 49 | 396,44 | 409,30 | 25 | 133 | 68 | QPS16B1-049, PHS 16B-1B49 |
Sati PS12050 | 1"X17,02 Z=50 | 50 | 404,52 | 417,30 | 25 | 133 | 68 | QPS16B1-050, PHS 16B-1B50 |
Sati PS12055 | 1"X17,02 Z=55 | 55 | 444,93 | 457,90 | 40 | 133 | 68 | QPS16B1-055, PHS 16B-1B55 |
Sati PS12057 | 1"X17,02 Z=57 | 57 | 461,07 | 474,00 | 40 | 133 | 68 | QPS16B1-057, PHS 16B-1B57 |
Sati PS12060 | 1"X17,02 Z=60 | 60 | 485,32 | 498,30 | 40 | 133 | 68 | QPS16B1-060, PHS 16B-1B60 |
Sati PS12065 | 1"X17,02 Z=65 | 65 | 525,73 | 538,80 | 40 | 133 | 68 | QPS16B1-065, PHS 16B-1B65 |
Sati PS12076 | 1"X17,02 Z=76 | 76 | 614,65 | 627,00 | 40 | 145 | 68 | QPS16B1-076, PHS 16B-1B76 |
Sati PS12095 | 1"X17,02 Z=95 | 95 | 768,22 | 781,10 | 40 | 160 | 78 | QPS16B1-095, PHS 16B-1B95 |
Sati PS12114 | 1"X17,02 Z=114 | 114 | 921,81 | 934,30 | 40 | 160 | 78 | QPS16B1-114, PHS 16B-1B114 |
Звёздочки для однорядной цепи 16B-1 предназначены для работы как с обычными роликовыми цепями, так и с цепями с прямыми пластинами, нержавеющими и оцинкованными цепями, цепями с аттачментом. Для работы с цепями ПР25,4-60 (ГОСТ 13568-97) (ASA 80, 80H, 80HE) - ширину рабочей части звёздочки необходимо уменьшить на 1 мм.
