Приводний ланцюг DIN 8188

ланцюг привідний

Ланцюг роликовий стандарту DIN 8188 (американський стандарт).

Особливою рисою ланцюгів Regina catene calibrate, Ferlacher Ketten, Sedis, Sati spa американського стандарту є те, що в них зустічаються як стандартні ланцюги, так і посилені. Тобто, для покращеня роботи певного механізма ви можете придбати ланцюг з кращими показниками, не міняючи при цьому зірочки.

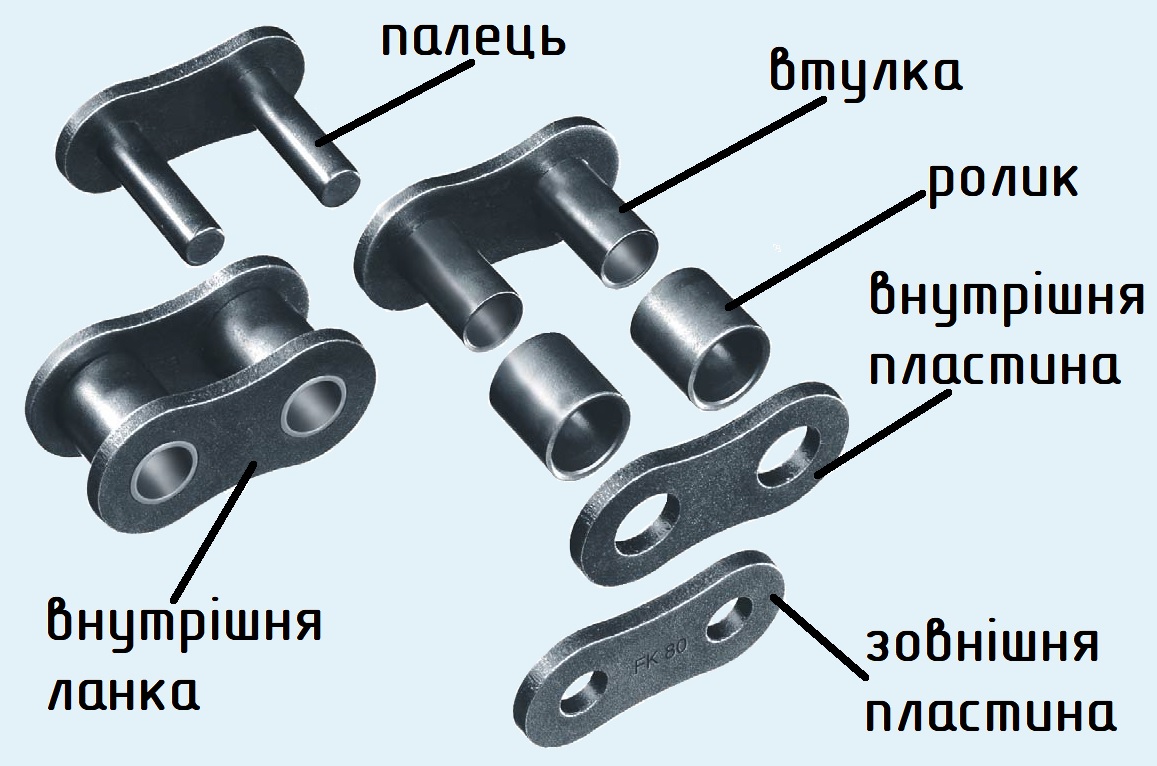

розміри ланцюгів

Частіше за все ланцюги працюють на невеликих швидкостях і використовуються для передачі крутного моменту з мотор-редуктора на робочий орган обладнання. Конструктивною перевагою ланцюгових передач є міжвісьова відстань, що легко коригується.

Tsubaki купить

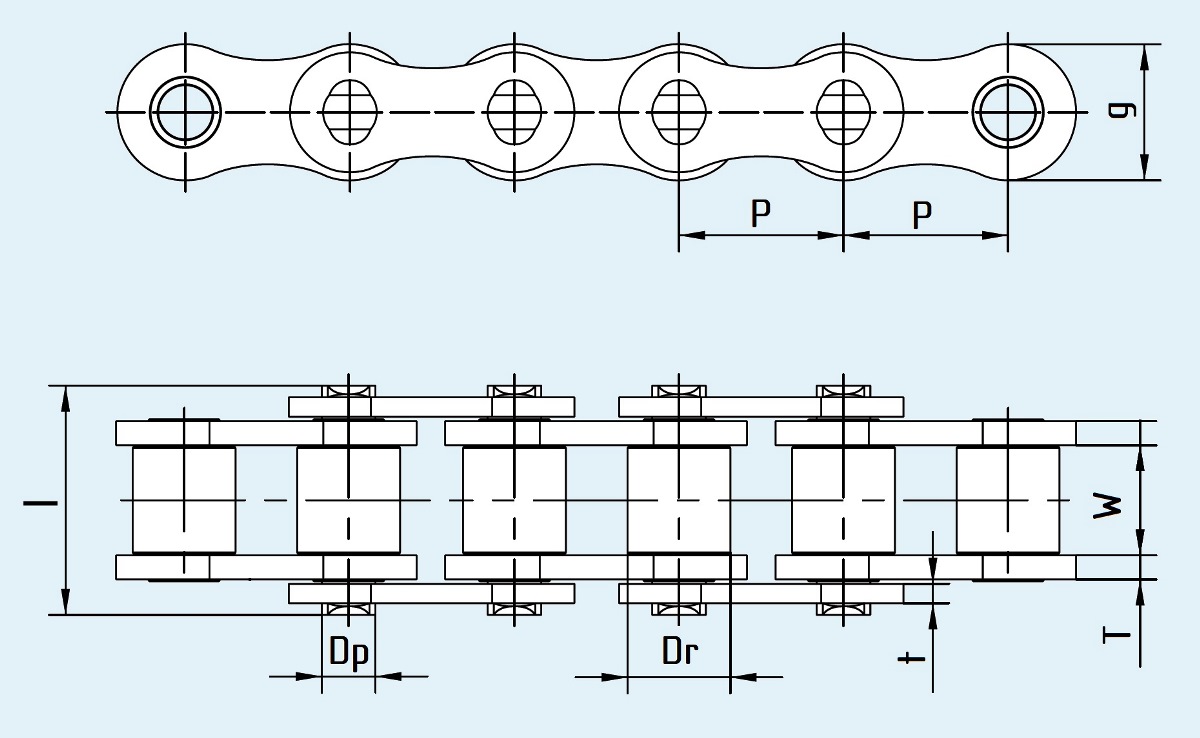

Основні розміри привідних ланцюгів американського стандарту:

 ISO N
 		 Regina  P Dr W Dp T/t F, max
 мм мм мм мм мм кН
 04C-1 A 25 6,35 3,30 3,18 2,31 0,8/0,7 4,10
 06C-1 A 35 9,525 5,08 4,77 3,58 1,27 9,80
 08A-1 A 40 12,7 7,92 7,85 3,98 1,53 17,15
 085 A 41 12,7 7,77 6,25 3,58 1,27 11,70
 10A-1 A 50 15,875 10,16 9,40 5,09 2,00 26,00
 12A-1 A 60 19,05 11,91 12,57 5,96 2,30 37,25
 60H A 60 H 19,05 11,91 12,57 5,96 3,15 37,27
  A 60 HE 19,05 11,91 12,57 5,96 3,15 53,35
 16A-1 A 80 25,4 15,88 15,75 7,94 3,15 64,70
 80H A 80 H 25,4 15,88 15,75 7,94 3,80 64,70
  A 80 HE 25,4 15,88 15,75 7,94 3,80 93,20
 20A-1 A 100 31,75 19,05 18,90 9,54 3,80 105,90
 100H A 100 H 31,75 19,05 18,90 9,54 4,60 105,90
  A 100 HE 31,75 19,05 18,90 9,54 4,60 133,40
 24A-1 A 120 38,1 22,23 25,22 11,11 4,60 151,00
 120H A 120 H 38,1 22,23 25,22 11,11 5,45 151,00
  A 120 HE 38,1 22,23 25,22 11,11 5,45 182,15
 28A-1 A 140 44,45 25,4 25,22 12,71 5,45 203,95
 140H A 140 H 44,45 25,4 25,22 12,71 6,15 203,95
  A 140 HE 44,45 25,4 25,22 12,71 6,15 237,70
 32A-1 A 160 50,8 28,58 31,55 14,29 6,15 256,90
 160H A 160 H 50,8 28,58 31,55 14,29 7,00 256,90
  A 160 HE 50,8 28,58 31,55 14,29 7,00 310,90
 36A-1 A 180 57,15 35,71 35,48 17,46 7,00 355,00
 40A-1 A 200 63,5 39,68 37,85 19,85 7,80 421,60
 200H A 200 H 63,5 39,68 37,85 19,85 9,50 421,60
  A 200 HE 63,5 39,68 37,85 19,85 9,50 560,00
  A 64 S 63,5 39,68 37,85 22,20 9,50 509,95
 48A-1 A 240 76.20 47,63 47,35 23,81 9,50 578,55

Ланцюги

Привідні роликові ланцюги стандарту ASA можуть замінити ланцюги ГОСТ-13568-97: ПР-19,05, ПР-25,4, ПР-31,75, ПР-38,1, ПР-44,45, ПР-50,8, ПР-63,5. Інженери нашої компанії допоможуть вам придбати ланцюги замість Tsubaki. Fenner, Iwis, Kobo, Izumi, Wippermann, Skf, Challenge, Rexnord, Klaas, John Deere. В комплекті з ланцюгами ви можете придбати зірочки, монтажні втулки, безшпоночні муфти, з'єднувальні та перехідні ланки. Щоб побудувати приводи та конвейєри з спеціальними характеристиками ви можете придбати нержавіючі ланцюги, ланцюги з аттачментами та ланцюги, що не потребують обслуговування.

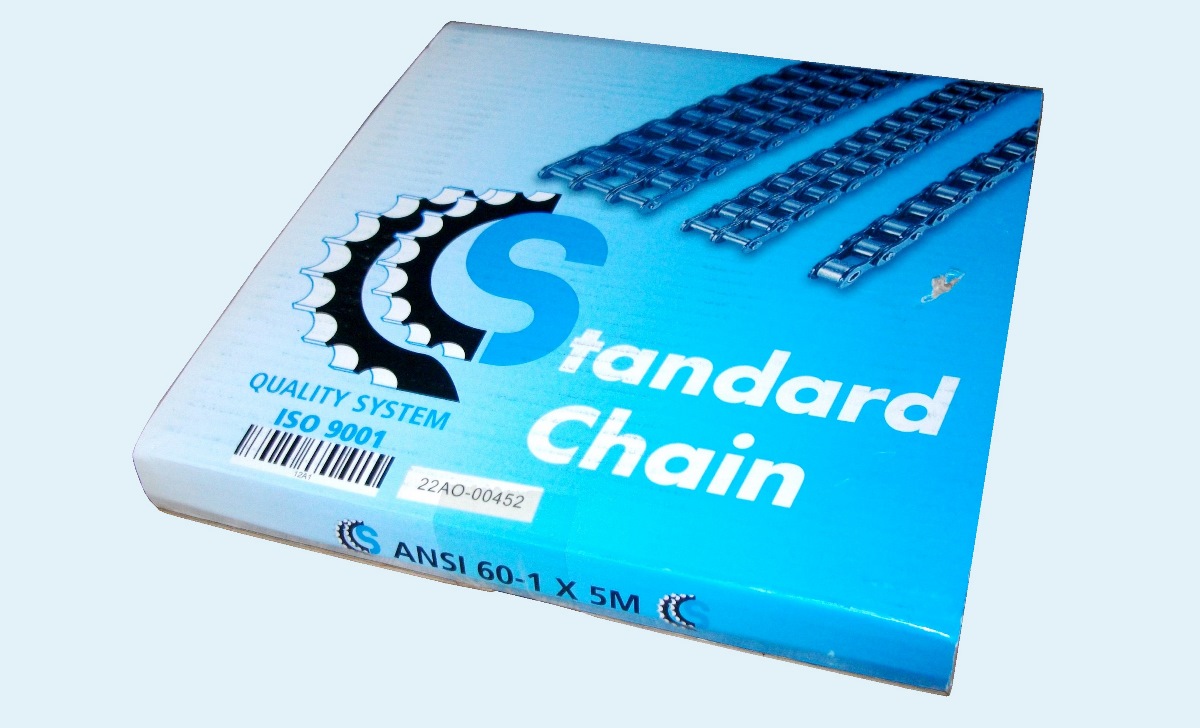

Sati ланцюг

На сторінках нашого сайта ви можете завантажити PDF-каталоги ланцюгів, зірочок, натяжних пристроїв, направляючих та домоміжну технічну інформацію. Звертайтесь до наших інженерів - ви можете замовити розрахунок ланцюгових передач, підбір ланцюгових муфт, підбір мотор-редукторів за технічним завданням.
