Цепная муфта

Tsubaki

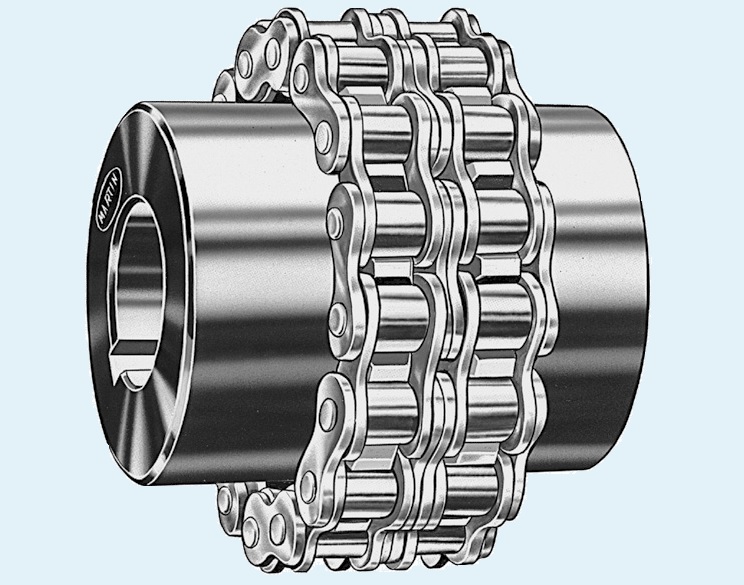

Цепная муфта для соединения валов.

Конструктивно представляет собой две звёздочки, расположенные на одной оси и соединённые между собой цепью. Иногда для дополнтельной защиты и удержания смазки поверх цепи монтируется кожух.

 маркировка
 муфты
 Z максимальная
 скорость об/мин
 тип
 цепи
 Da, мм
 4012 12 5000 40-2 62
 4014 14 4500 40-2 69
 4016 16 4500 40-2 77
 5014 14 4000 50-2 86
 5016 16 4000 50-2 96
 5018 18 3600 50-2 106
 6018 18 3000 60-2 127
 6020 20 2500 60-2 139
 6022 22 2500 60-2 151
 8018 18 2000 80-2 169
 8020 20 2000 80-2 185
 8022 22 1800 80-2 202
 10018 18 1800 100-2
 10020 20 1800 100-2 233
 12018 18 1500 120-2 256
 12022 22 1200 120-2 304

С нашими комплектующими вы сможете заменить муфты Tsubaki, Browning, Dodge,
