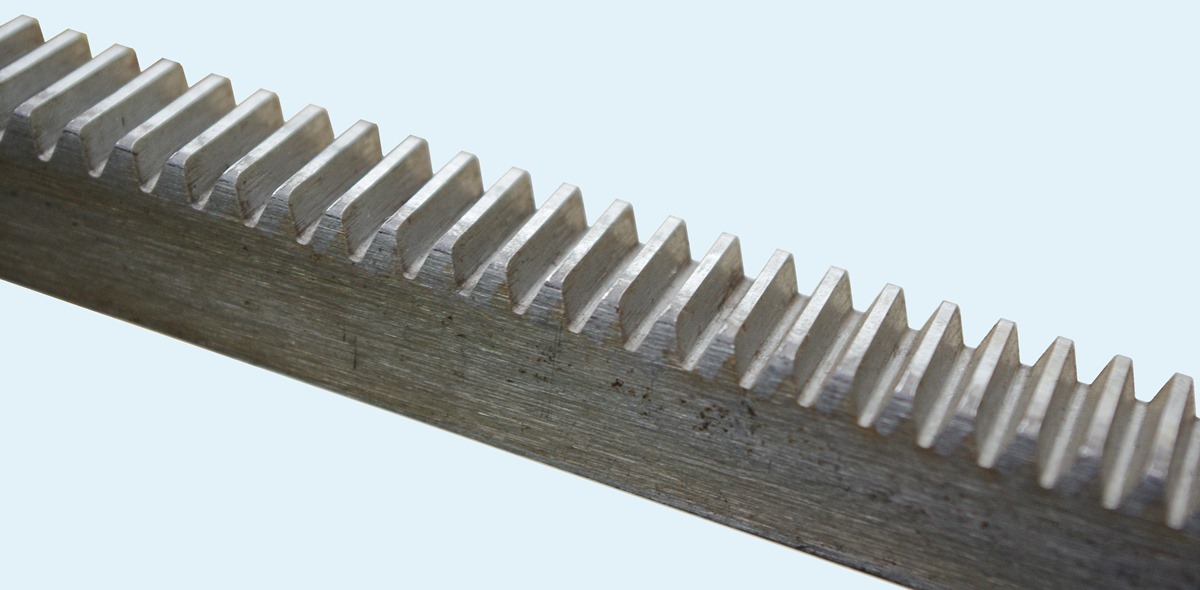

Зубчасті рейки виробництва Sati, Італія. Модуль зуба 1,5, 2,0, 2,5, 3,0, 4,0 мм. Кут зачеплення стандартний, α=20°, сталь С45, точність виготовлення 8-9 квалітет DIN 3962/63/67.

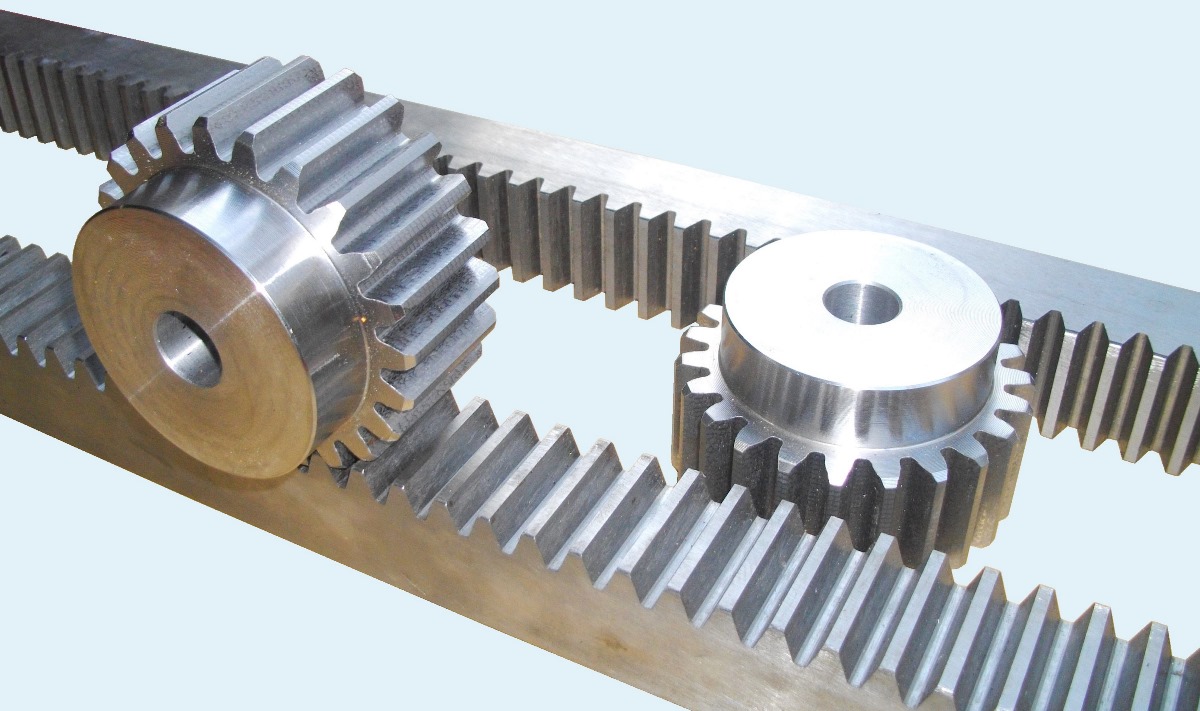

В комплекті ви можете придбати циліндричні прямозубі колеса. Широке використання зубчасті рейки знайшли в актуаторах, механізмах відкриваня воріт, автоматизованих заслонках, повздовжніх приводах верстатів, лінійних приводах, домкратах.
Для створення тягового зусилля готові запропонувати вам мотор-редуктори, передачі на зубчастих пасах та ланцюгові передачі.
Розміри та маркування зубчастих рейок Sati
| Модуль, мм | розміри, мм h x s | довжина, мм | |||
| 500 | 1000 | 2000 | 3000 | ||
| артикул | артикул | артикул | артикул | ||
| 1 | 15x15 | CR26050 | CR26100 | CR26200 | CR26300 |
| 1,5 | 17x17 | CR27050 | CR27100 | CR27200 | CR27300 |
| 2 | 20x20 | CR28050 | CR28100 | CR28200 | CR28300 |
| 2,5 | 25x25 | CR29050 | CR29100 | CR29200 | CR29300 |
| 3 | 30x30 | CR30050 | CR30100 | CR30200 | CR30300 |
| 4 | 22x22 | CR37050 | CR37100 | CR37200 | CR37300 |
| 4 | 25x25 | CR36050 | CR36100 | CR36200 | CR36300 |
| 4 | 30x30 | CR33050 | CR33100 | CR33200 | CR33300 |
| 4 | 40x40 | CR31050 | CR31100 | CR31200 | CR31300 |
| 5 | 50x50 | CR32050 | CR32100 | CR32200 | CR32300 |
| 6 | 60x60 | CR34050 | CR34100 | CR34200 | CR34300 |
| 8 | 80x80 | CR39050 | CR39100 | CR39200 | CR39300 |
Ви можете придбати зубчасті рейки довжиною 500, 1000, 2000 мм, 3000 мм. Ціни та терміни постачання ви зможете уточнити в наших инженерів.

Для більш точних механізмів рекомендуємо звернути увагу на косозубі рейкові приводи Atlanta/Stober. Для побудування лінійних приводів та актуаторів ви можете використати ланцюги та зірочки, рулонні зубчасті паси та зубчасті шківи, редуктори, електродвигуни, направляючі, гвинтові домкрати.
На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих рейок, зубчастих колес та допоміжну технічну інформацію. За допомогою в розрахунку пасових передач, підборі мотор-редукторів, пружних муфт, ланцюгів та гідромуфт - звертайтесь з технічним завданням до наших інженерів.
