Зірочка для ланцюга 16B-1 з втулкою taper bush

зірочка для ланцюга

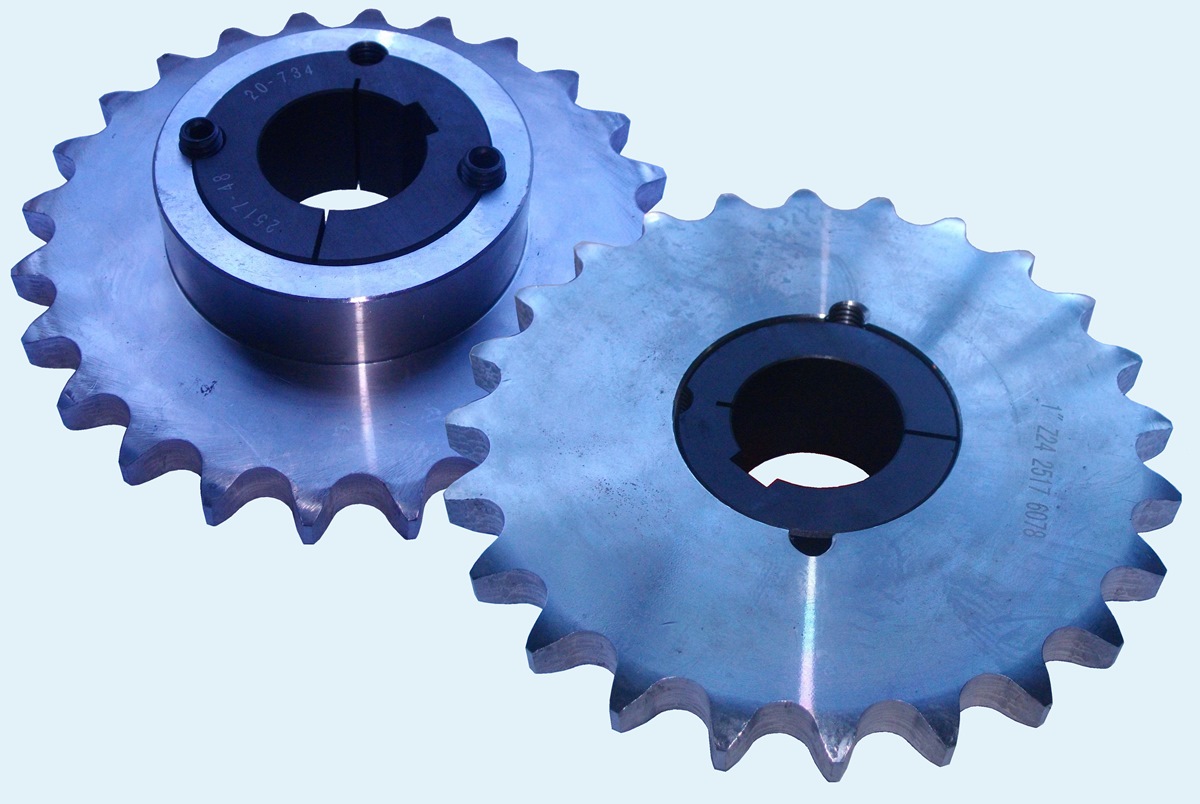

Звёздочка для цепи 16B-1 с монтажной втулкой Taper lock (Sіmplex taper bored sprocket)

купить звёздочку Sati

Основные размеры звёздочек с монтажной втулкой для цепи 16B-1 1"x17.2mm, h1=16.2 mm

 артикул Sati Z De Dp d H дополнительная маркировка
 Sati TS12013 (TB1610) 13 117,0 106,12 73 25 1"X17,02 Z=013, PHS 16B-1TB13
 Sati TS12014 (TB1610) 14 125,0 114,15 76 25 1"X17,02 Z=014, PHS 16B-1TB14
 Sati TS12015 (TB1610) 15 133,0 122,17 76 25 1"X17,02 Z=015, PHS 16B-1TB15
 Sati TS12016 (TB2012) 16 141,0 130,20 90 32 1"X17,02 Z=016, PHS 16B-1TB16
 Sati TS12017 (TB2012) 17 149,0 138,22 90 32 1"X17,02 Z=017, PHS 16B-1TB17
 Sati TS12018 (TB2517) 18 157,0 146,28 108 45 1"X17,02 Z=018, PHS 16B-1TB18
 Sati TS12019 (TB2517) 19 165,2 154,33 108 45 1"X17,02 Z=019, PHS 16B-1TB19
 Sati TS12020 (TB2517) 20 173,2 162,38 108 45 1"X17,02 Z=020, PHS 16B-1TB20
 Sati TS12021 (TB2517) 21 181,2 170,43 110 45 1"X17,02 Z=021, PHS 16B-1TB21
 Sati TS12022 (TB2517) 22 189,3 178,48 110 45 1"X17,02 Z=022, PHS 16B-1TB22
 Sati TS12023 (TB2517) 23 197,5 186,53 110 45 1"X17,02 Z=023, PHS 16B-1TB23
 Sati TS12024 (TB2517) 24 205,5 194,59 110 45 1"X17,02 Z=024, PHS 16B-1TB24
 Sati TS12025 (TB2517) 25 213,5 202,66 110 45 1"X17,02 Z=025, PHS 16B-1TB25
 Sati TS12026 (TB2517) 26 221,6 210,72 110 45 1"X17,02 Z=026, PHS 16B-1TB26
 Sati TS12027 (TB2517) 27 229,6 218,79 110 45 1"X17,02 Z=027, PHS 16B-1TB27
 Sati TS12028 (TB2517) 28 237,7 226,85 110 45 1"X17,02 Z=028, PHS 16B-1TB28
 Sati TS12030 (TB3020) 30 254,0 243,00 140 51 1"X17,02 Z=030, PHS 16B-1TB30
 Sati TS12038 (TB3020) 38 320,7 307,59 140 51 1"X17,02 Z=038, PHS 16B-1TB38
 Sati TS12045 (TB3020) 45 377,1 364,13 140 51 1"X17,02 Z=045, PHS 16B-1TB45
 Sati TS12057 (TB3020) 57 474,0 461,07 140 51 1"X17,02 Z=057, PHS 16B-1TB57
 Sati TS12076 (TB3020) 76 627,0 614,65 140 51 1"X17,02 Z=076, PHS 16B-1TB76
 Sati TS12095 (TB3020) 95 781,1 768,22 140 51 1"X17,02 Z=095, PHS 16B-1TB95
 Sati TS12114 (TB3020) 114 934,3 921,81 140 51 1"X17,02 Z=114, PHS 16B-1TB114
