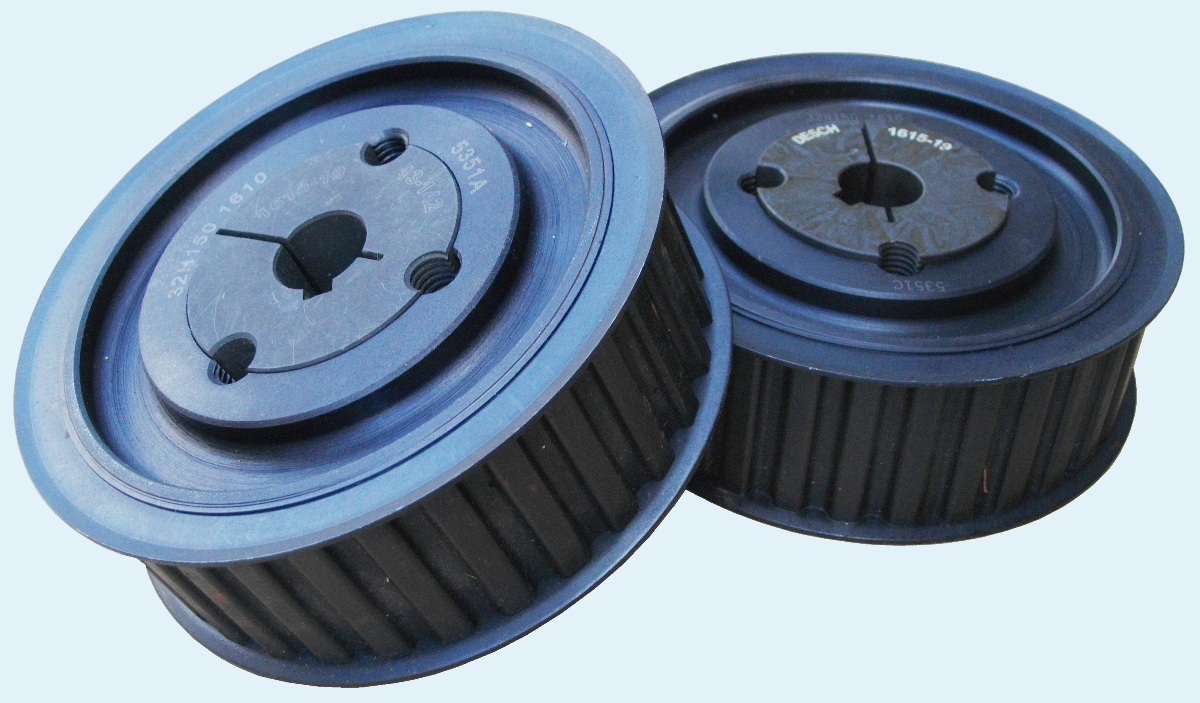

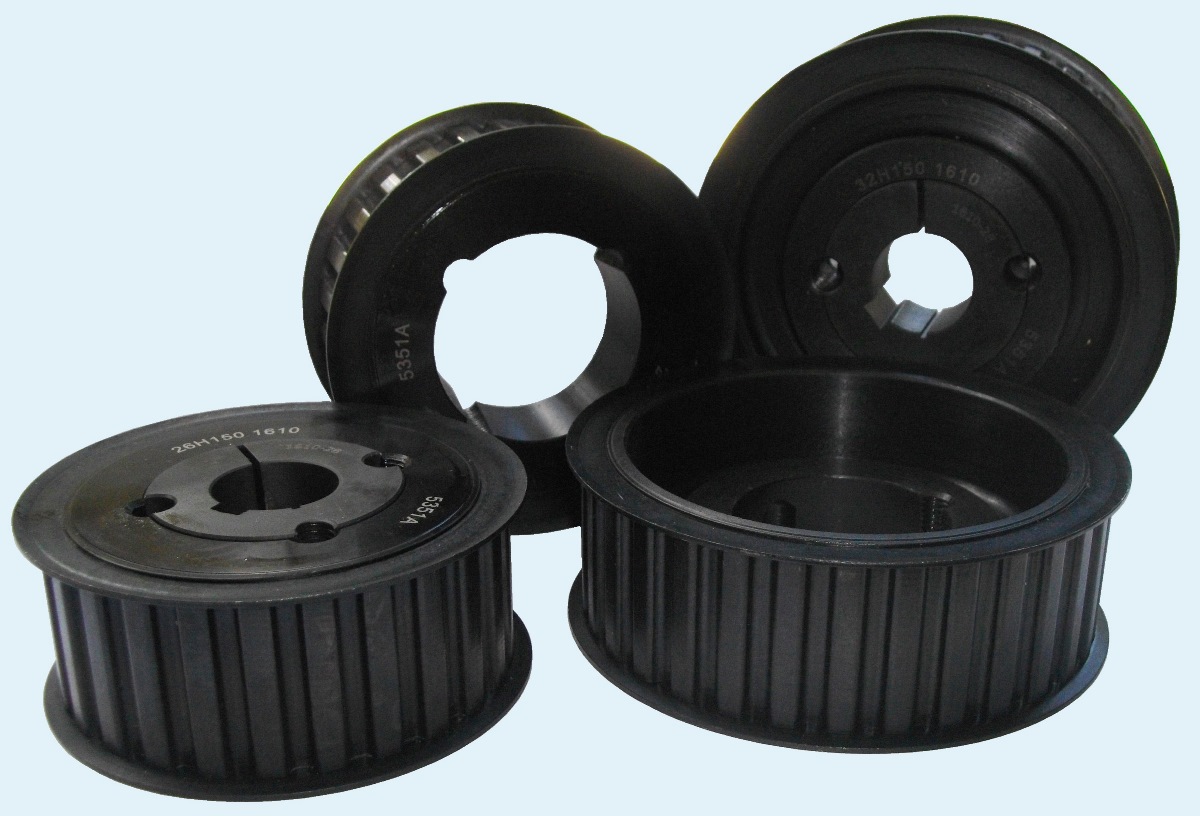

Зубчасті шківи Sati для привідного паса профіля H з монтуванням на Taper Bush

Зубчасті шкиви Sati профіля H мають великий асортимент, завдяки цьому можна побудувати приводи з великим різноманіттям передаточних відношень. Конусний затиск Taper Lock дозволяє здійснбвати швидкий монтаж та обслуговування привода. Крок зуба 12,7 мм, трапецієвидна форма зуба. Для комплектації доступні гумові привідні паси, поліуретанові привідні паси і рулонні зубчасті паси.

купить зубчатый шкив Sati

Розміри та маркування зубчастих шківів Sati H з втулками Taper lock

Зубчастий шків профіль H, ширина паса 25,4 мм

 маркування артикулзубці Dp. mm De, mm Df, mm допоміжне позначення
 016H100
 (TB 1108)		 Sati
 TH10016		Z=16 64.68 63,31 70 16H100 1108, PHP 16H100TB
 018H100
 (TB 1210)		 Sati
 TH10018		Z=18 72,77 71,39 79 18H100 1210, PHP 18H100TB
 019H100
 (TB 1210)		 Sati
 TH10019		Z=19 76,81 75,44 82.5 19H100 1210, PHP 19H100TB
 020H100
 (TB 1210)		 Sati
 TH10020		Z=20 80,55 79,48 87 20H100 1210, PHP 20H100TB
 021H100
 (TB 1210)		 Sati
 TH10021		Z=21 84,89 83,52 91 21H100 1210, PHP 21H100TB
 022H100
 (TB 1210)		 Sati
 TH10022		Z=22 88,94 87,56 94 22H100 1210, PHP 22H100TB
 023H100
 (TB 1610)		 Sati
 TH10023		Z=23 92,98 91,61 97 23H100 1610, PHP 23H100TB
 024H100
 (TB 1610)		 Sati
 TH10024		Z=24 97,02 95,65 102 24H100 1610, PHP 24H100TB
 025H100
 (TB 1610)		 Sati
 TH10025		Z=25 101,06 99,69 106 25H100 1610, PHP 25H100TB
 026H100
 (TB 1610)		 Sati
 TH10026		Z=26 105,11 103,73 112 26H100 1610, PHP 26H100TB
 027H100
 (TB 1610)		 Sati
 TH10027		Z=27 109,15 107,78 115 27H100 1610, PHP 27H100TB
 028H100
 (TB 1610)		 Sati
 TH10028		Z=28 113,19 111,82 120 28H100 1610, PHP 28H100TB
 030H100
 (TB 1610)		 Sati
 TH10030		Z=30 121,28 119,90 128 30H100 1610, PHP 30H100TB
 032H100
 (TB 1610)		 Sati
 TH10032		Z=32 129,36 127,99 135 32H100 1610, PHP 32H100TB
 036H100
 (TB 1610)		 Sati
 TH10036		Z=36 145,53 144,16 150 36H100 1610, PHP 36H100TB
 040H100
 (TB 1610)		 Sati
 TH10040		Z=40 161,70 160,33 168 40H100 1610, PHP 40H100TB
 044H100
 (TB 2012)		 Sati
 TH10044		Z=44 177,87 176,50 184 44H100 2012, PHP 44H100TB
 048H100
 (TB 2012)		 Sati
 TH10048		Z=48 194,04 192,67 200 48H100 2012, PHP 48H100TB
 060H100
 (TB 2012)		 Sati
 TH10060		Z=60 242,55 241,18 - 60H100 2012, PHP 60H100TB
 072H100
 (TB 2012)		 Sati
 TH10072		Z=72 291,06 289,69 - 72H100 2012, PHP 72H100TB
 084H100
 (TB 2012)		 Sati
 TH10084		Z=84 339,57 338,20 - 84H100 2012, PHP 84H100TB
 096H100
 (TB 2517)		 Sati
 TH10096		Z=96 388,08 386,71 - 96H100 2517, PHP 96H100TB
 120H100
 (TB 2517)		 Sati
 TH10120		Z=120 485,10 483,73 - 120H100 2517, PHP 120H100TB

зубчатый шкив размеры

Зубчастий шків профіль H, ширина паса 38,1 мм

 маркування артикул зубці Dp. mm De, mm Df, mm вспомогательная маркировка
 018H150
 (TB 1210)		 TH15018Z=18 72,77 71,39 79 18H150 1210, PHP 18H150TB
 019H150
 (TB 1210)		 TH15019Z=19 76,81 75,44 82.5 19H150 1210, PHP 19H150TB
 020H150
 (TB 1210)		 TH15020Z=20 80,55 79,48 87 20H150 1210, PHP 20H150TB
 021H150
 (TB 1210)		 TH15021Z=21 84,89 83,52 91 21H150 1210, PHP 21H150TB
 022H150
 (TB 1210)		 TH15022Z=22 88,94 87,56 94 22H150 1210, PHP 22H150TB
 023H150
 (TB 1610)		 TH15023Z=23 92,98 91,61 97 23H150 1610, PHP 23H150TB
 024H150
 (TB 1610)		 TH15024Z=24 97,02 95,65 102 24H150 1610, PHP 24H150TB
 025H150
 (TB 1610)		 TH15025Z=25 101,06 99,69 106 25H150 1610, PHP 25H150TB
 026H150
 (TB 1610)		 TH15026Z=26 105,11 103,73 112 26H150 1610, PHP 26H150TB
 027H150
 (TB 1610)		 TH15027Z=27 109,15 107,78 115 27H150 1610, PHP 27H150TB
 028H150
 (TB 1610)		 TH15028Z=28 113,19 111,82 120 28H150 1610, PHP 28H150TB
 030H150
 (TB 1610)		 TH15030Z=30 121,28 119,90 128 30H150 1610, PHP 30H150TB
 032H150
 (TB 1610)		 TH15032Z=32 129,36 127,99 135 32H150 1610, PHP 32H150TB
 036H150
 (TB 1610)		 TH15036Z=36 145,53 144,16 150 36H150 1610, PHP 36H150TB
 040H150
 (TB 1610)		 TH15040Z=40 161,70 160,33 168 40H150 1610, PHP 40H150TB
 044H150
 (TB 2012)		 TH15044Z=44 177,87 176,50 184 44H150 2012, PHP 44H150TB
 048H150
 (TB 2012)		 TH15048Z=48 194,04 192,67 200 48H150 2012, PHP 48H150TB
 060H150
 (TB 2012)		 TH15060Z=60 242,55 241,18 - 60H150 2012, PHP 60H150TB
 072H150
 (TB 2012)		 TH15072Z=72 291,06 289,69 - 72H150 2012, PHP 72H150TB
 084H150
 (TB 2012)		 TH15084Z=84 339,57 338,20 - 84H150 2012, PHP 84H150TB
 096H150
 (TB 2517)		 TH15096Z=96 388,08 386,71 - 96H150 2517, PHP 96H150TB
 120H150
 (TB 2517)		 TH73120Z=120 485,10 483,73 - 120H150 251, PHP 120H150TB



Зубчастий шків профіль H, ширина паса 50,8 мм

 маркировка артикулзубці Dp. mm De, mm Df, mm вспомогательная маркировка
 018H200
 (TB 1210)		 TH20018Z=18 72,77 71,39 79 18H200 1210, PHP 18H200TB
 019H200
 (TB 1210)		 TH20019Z=19 76,81 75,44 82.5 19H200 1210, PHP 19H200TB
 020H200
 (TB 1210)		 TH20020Z=20 80,55 79,48 87 20H200 1210, PHP 20H200TB
 021H200
 (TB 1210)		 TH20021Z=21 84,89 83,52 91 21H200 1210, PHP 21H200TB
 022H200
 (TB 1210)		 TH20022Z=22 88,94 87,56 94 22H200 1210, PHP 22H200TB
 023H200
 (TB 1610)		 TH20023Z=23 92,98 91,61 97 23H200 1610, PHP 23H200TB
 024H200
 (TB 1610)		 TH20024Z=24 97,02 95,65 102 24H200 1610, PHP 24H200TB
 025H200
 (TB 1610)		 TH20025Z=25 101,06 99,69 106 25H200 1610, PHP 25H200TB
 026H200
 (TB 1610)		 TH20026Z=26 105,11 103,73 112 26H200 1610, PHP 26H200TB
 027H200
 (TB 1610)		 TH20027Z=27 109,15 107,78 115 27H200 1610, PHP 27H200TB
 028H200
 (TB 1610)		 TH20028Z=28 113,19 111,82 120 28H200 1610, PHP 28H200TB
 030H200
 (TB 1610)		 TH20030Z=30 121,28 119,90 128 30H200 1610, PHP 30H200TB
 032H200
 (TB 1610)		 TH20032Z=32 129,36 127,99 135 32H200 1610, PHP 32H200TB
 036H200
 (TB 1610)		 TH20036Z=36 145,53 144,16 150 36H200 1610, PHP 36H200TB
 040H200
 (TB 1610)		 TH20040Z=40 161,70 160,33 168 40H200 1610, PHP 40H200TB
 044H200
 (TB 2012)		 TH20044Z=44 177,87 176,50 184 44H200 2012, PHP 44H200TB
 048H200
 (TB 2012)		 TH20048Z=48 194,04 192,67 200 48H200 2012, PHP 48H200TB
 060H200
 (TB 2012)		 TH20060Z=60 242,55 241,18 - 60H200 2012, PHP 60H200TB
 072H200
 (TB 2012)		 TH20072Z=72 291,06 289,69 - 72H200 2012, PHP 72H200TB
 084H200
 (TB 2012)		 TH20084Z=84 339,57 338,20 - 84H200 2012, PHP 84H200TB
 096H200
 (TB 2517)		 TH20096Z=93 388,08 386,71 - 96H200 2517, PHP 96H200TB
 120H200
 (TB 2517)		 TH20120Z=120 485,10 483,73 - 120H200 2517, PHP 120H200TB

Зубчастий шків профіль H, ширина паса 76,2 мм

 маркировка артикулзубці Dp. mm De, mm Df, mm вспомогательная маркировка
 020 H300
 (TB 1615)		 TH30020Z=20 80,55 79,48 87 20H300 1210, PHP 20H300TB
 021 H300
 (TB 1615)		 TH30021Z=21 84,89 83,52 91 21H300 1210, PHP 21H300TB
 022 H300
 (TB 1615)		 TH30022Z=22 88,94 87,56 94 22H300 1210, PHP 22H300TB
 023 H300
 (TB 1615)		 TH30023Z=23 92,98 91,61 97 23H300 1610, PHP 23H300TB
 024 H300
 (TB 1615)		 TH30024Z=24 97,02 95,65 102 24H300 1610, PHP 24H300TB
 025 H300
 (TB 1615)		 TH30025Z=25 101,06 99,69 106 25H300 1610, PHP 25H300TB
 026 H300
 (TB 1615)		 TH30026Z=26 105,11 103,73 112 26H300 1610, PHP 26H300TB
 027 H300
 (TB 2012)		 TH30027Z=27 109,15 107,78 115 27H300 1610, PHP 27H300TB
 028 H300
 (TB 2012)		 TH30028Z=28 113,19 111,82 120 28H300 1610, PHP 28H300TB
 030 H300
 (TB 2012)		 TH30030Z=30 121,28 119,90 128 30H300 1610, PHP 30H300TB
 032 H300
 (TB 2517)		 TH30032Z=32 129,36 127,99 135 32H300 1610, PHP 32H300TB
 036 H300
 (TB 2517)		 TH30036Z=36 145,53 144,16 150 36H300 1610, PHP 36H300TB
 040 H300
 (TB 2517)		 TH30040Z=40 161,70 160,33 168 40H300 1610, PHP 40H300TB
 044 H300
 (TB 2517)		 TH30044Z=44 177,87 176,50 184 44H300 2012, PHP 44H300TB
 048 H300
 (TB 2517)		 TH30048Z=48 194,04 192,67 200 48H300 2012, PHP 48H300TB
 060 H300
 (TB 2517)		 TH30060Z=60 242,55 241,18 - 60H300 2012, PHP 60H300TB
 072 H300
 (TB 2517)		 TH30072Z=72 291,06 289,69 - 72H300 2012, PHP 72H300TB
 084 H300
 (TB 2517)		 TH30084Z=84 339,57 338,20 - 84H300 2012, PHP 84H300TB
 096 H300
 (TB 2517)		 TH30096Z=93 388,08 386,71 - 96H300 2517, PHP 96H300TB


На сторінках нашого сайта ви можете завантажити PDF-каталоги шківів та монтажних втулок, інстукції по монтажу та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач, підбір еласичних муфт та мотор-редукторів за технічним завданням.
