Еластична муфта Flender Bipex

Bipex Flender

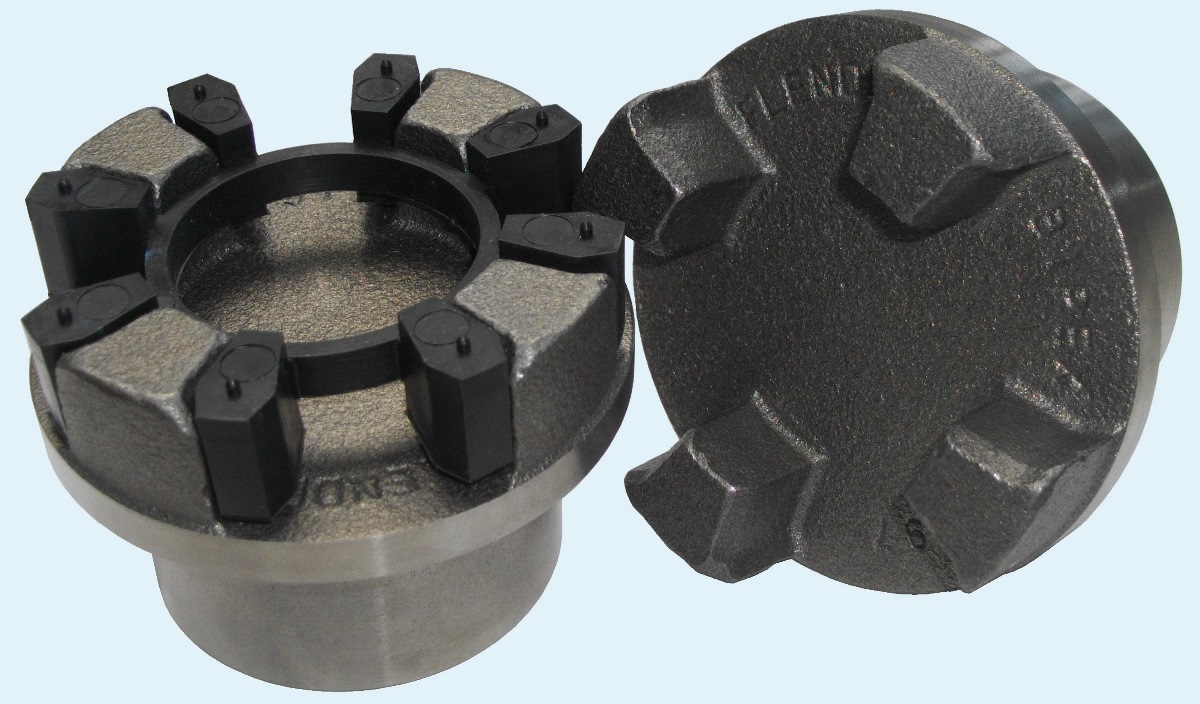

Еластична муфта Flender Bipex - класична кулачкова муфта (claw coupling)

Bipex - це муфта з поліуретановим еластичним елементом типу "зірочка", яка використовується для з'єднання валів (електродвигунів, редукторів, насосів, компрессорів та ін.). За способом монтування на вал розрізняють три типи муфт Bipex:
- BWN - обидві напівмуфти під розточування
- BWT - з монтуванням на конічні монтажні втулки
- BNT - комбінований

Bipex еластичний елемент муфти

Механічні характеристики муфт Flender Bipex:

 тип Номінальний
 крутний момент,
 Нм		 Максимальна
 швидкість, об/хв		 Габаритний
 діаметр, мм
 BWN 43   13,5 5000 43
 BWN 53   24 5000 53
 BWN 62 BWT 62 (1008) BNT 62 42 5000 62
 BWN 72 BWT 72 (1108) BNT 72 75 5000 72
 BWN 84 BWT 84 (1210) BNT 84 130 5000 84
 BWN 97   220 5000 97
 BWN 112 BWT 112 (1610) BNT 112 360 5000 112
 BWN 127   550 5000 127
 BWN 142 BWT 142 (2012) BNT 142 800 4900 142
 BWN 162   1250 4200 162
 BWN 182 BWT 182 (2517) BNT 182 1750 3800 182
 BWN 202 BWT 202 (3020) BNT 202 2650 3400 202
 BWN 227 BWT 227 (3535) BNT 227 3700 3000 227





Flender муфта

Розміри еластичних елементів Flender Bipex BWN

 Типоразмір муфти da, mm D, mm b, mm артикул
 Bipex BWN 43 43 21 3.0 2LC0120-0AA22-0AA0
 Bipex BWN 53 53 25 3.5 2LC0120-1AA22-0AA0
 Bipex BWN 62 62 29 4.5 2LC0120-2AA22-0AA0
 Bipex BWN 72 72 36 5.0 2LC0120-3AA22-0AA0
 Bipex BWN 84 84 40 6.0 2LC0120-4AA22-0AA0
 Bipex BWN 97 97 48 7.5 2LC0120-5AA22-0AA0
 Bipex BWN 112 112 54 9.0 2LC0120-6AA22-0AA0
 Bipex BWN 127 127 61 9.5 2LC0120-7AA22-0AA0
 Bipex BWN 142 142 70 10.0 2LC0120-8AA22-0AA0
 Bipex BWN 162 162 81 11.0 2LC0121-0AA22-0AA0
 Bipex BWN 182 182 90 12.0 2LC0121-1AA22-0AA0
 Bipex BWN 202 202 100 14.0 2LC0121-2AA22-0AA0
 Bipex BWN 227 227 111 14.0 2LC0121-3AA22-0AA0

Конструктивно муфта Bipex схожа на багато інших типів кулачкових муфт, наприклад Desch Habix, Hadeflex, Sati HRC. N-eupex. Ви зможете придбати комплектуючі до муфт на нашому складі в Києві. Також, ви зможете придбати комплектуючі до інших типів муфт - Flex, Nylicon, Centaflex, а також редуктори, електродвигуни, зубчасті паси, круглі поліуретанові паси.

Bipex муфта

На нашому сайті ви можете завантажити PDF-каталог та іншу технічну літературу. Звернувшись до наших інженерів ви зможете замовити розрахунок ланцюгових передач, розрахунок пасових передач та підбір еластичних муфт за технічним завданням.
