Муфта Orpex еластична, втулочно-пальцева.

муфта втулочно-пальцева

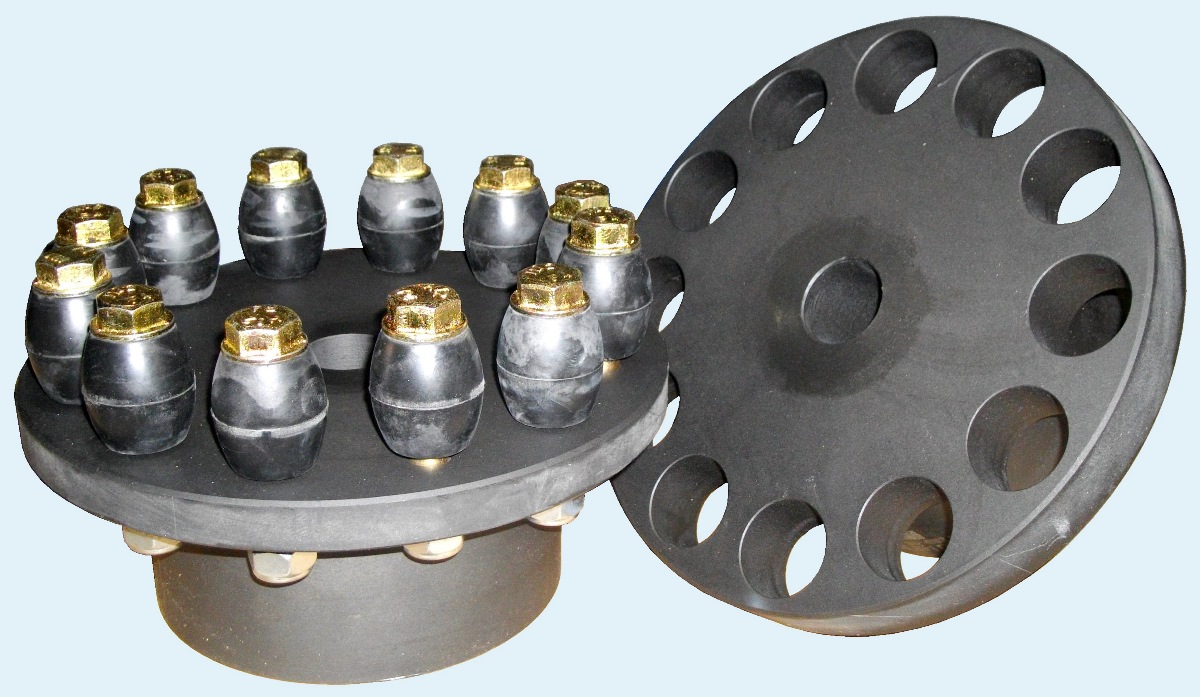

Муфта еластична втулочно-пальцева для з'єднання валів

Пружні втулочно-пальцеві муфти (МУВП) - це один з найпоширеніших типів муфт для валів електродвигунів та редукторів. Незважаючи на те, що конструкція муфти стара та достатньо архаїчна - вона проста, надійна, легко обслуговується. Завдяки використанню гумових демпферів на пальцях - муфта зменшує вібрацію та компенсує невеликі похибки розташування валів.

Конструкція втулочно-пальцевої муфти має можлівисть модернізації та дозволяе встановити на них гальмівний барабан або гальмівний диск - для створення керованого приводу або для надання запобіжних функцій.

Пружна муфта для валів

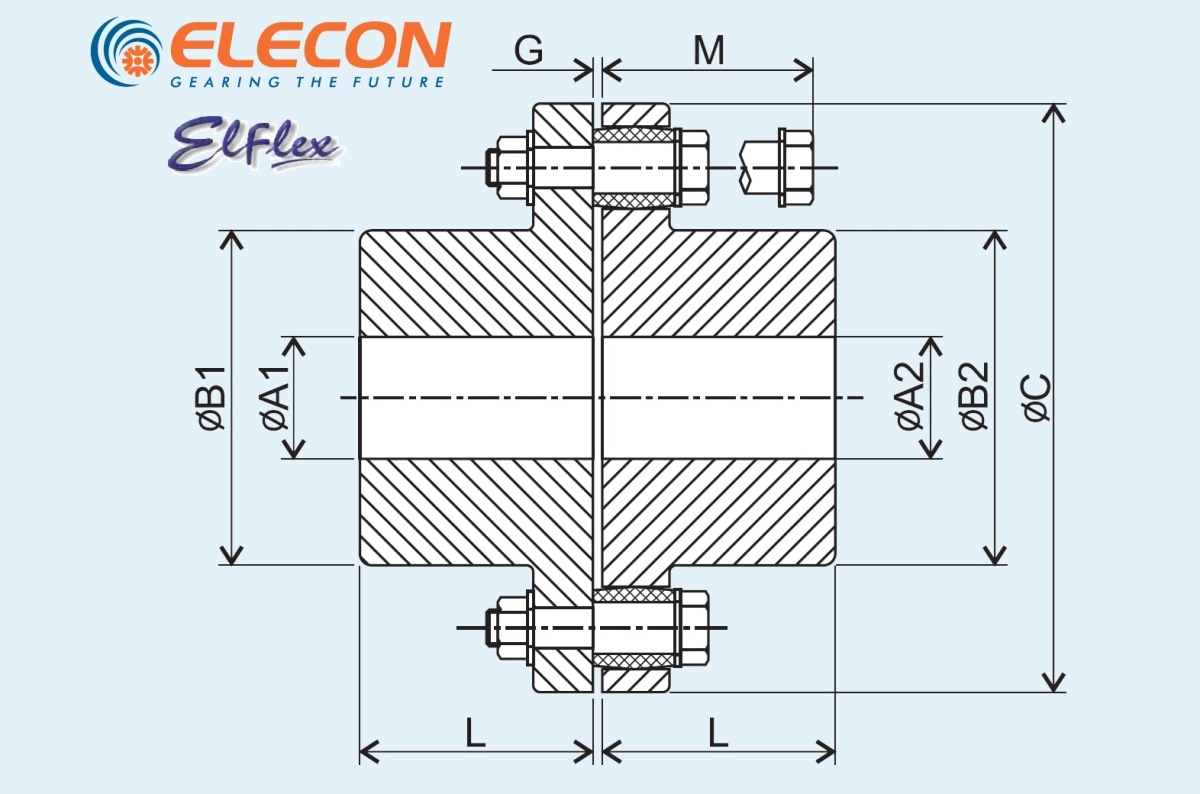

Одним з наших партнерів у виготовленні втулочно-пальцевих муфт є компанія Benlers з лінійкою муфт Elecon Elflex, вони мають наступні маркування:

 марка муфти C,
 мм		 B1 - B2,
 мм		 A1 - A2,
 max		 max speed
 RPM		 Момент,
 Нм
 Elflex EFC-01 85 48 - 42 32 - 28 7860 70
 Elflex EFC-02 105 60 - 48 38 - 32 6360 108
 Elflex EFC-03 112 63 - 60 42 - 40 5960 210
 Elflex EFC-04 127 72 - 63 48 - 45 5260 330
 Elflex EFC-05 144 82 - 75 55 - 50 4635 530
 Elflex EFC-06 162 90 - 82 60 - 55 4120 635
 Elflex EFC-07 180 105 - 98 70 - 65 3710 870
 Elflex EFC-08 220 127 - 112 85 - 75 3035 1640
 Elflex EFC-09 240 140 - 128 95 - 85 2780 2050
 Elflex EFC-10 270 157 - 150 105 - 100 2475 3060
 Elflex EFC-11 285 162 - 155 110 - 105 2345 3650
 Elflex EFC-12 320 182 - 170 120 - 115 2085 4550
 Elflex EFC-13 340 196 - 185 130 - 125 1965 6090
 Elflex EFC-14 360 205 - 200 140 - 135 1855 8910
 Elflex EFC-15 410 235 - 235 160 - 160 1630 12040
 Elflex EFC-16 450 255 - 255 175 - 175 1480 18590
 Elflex EFC-17 500 290 - 290 195 - 195 1335 27060

муфта для редуктора

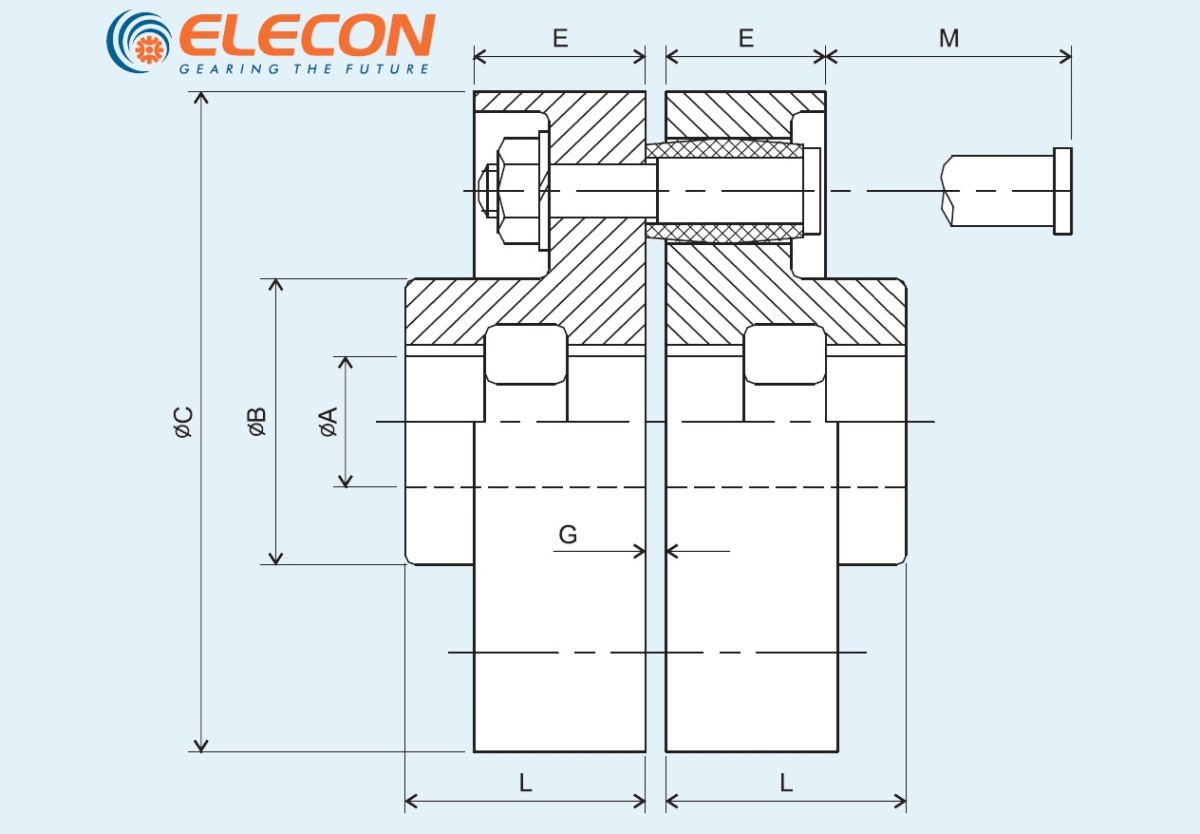

Аналогічні але більш потужні втулочно-пальцеві муфти Elecon Elflex:

 марка муфти C,
 мм		 B,
 мм		 A,
 min - max		 max speed
 RPM		 Момент,
 Нм
 Elflex FC 630 630 360 120 - 220 1050 32000
 Elflex FC 710 710 390 120 - 240 940 45000
 Elflex FC 800 800 430 120 - 260 850 61000
 Elflex FC 900 900 480 140 - 290 750 86000
 Elflex FC 1000 1000 540 180 - 320 670 122000
 Elflex FC 1120 1120 590 230 - 350 600 165000
 Elflex FC 1250 1250 640 240 - 380 530 230000
 Elflex FC 1400 1400 720 260 - 420 480 320000
 Elflex FC 1600 1600 750 280 - 460 430 430000



Муфта Elecon Elflex

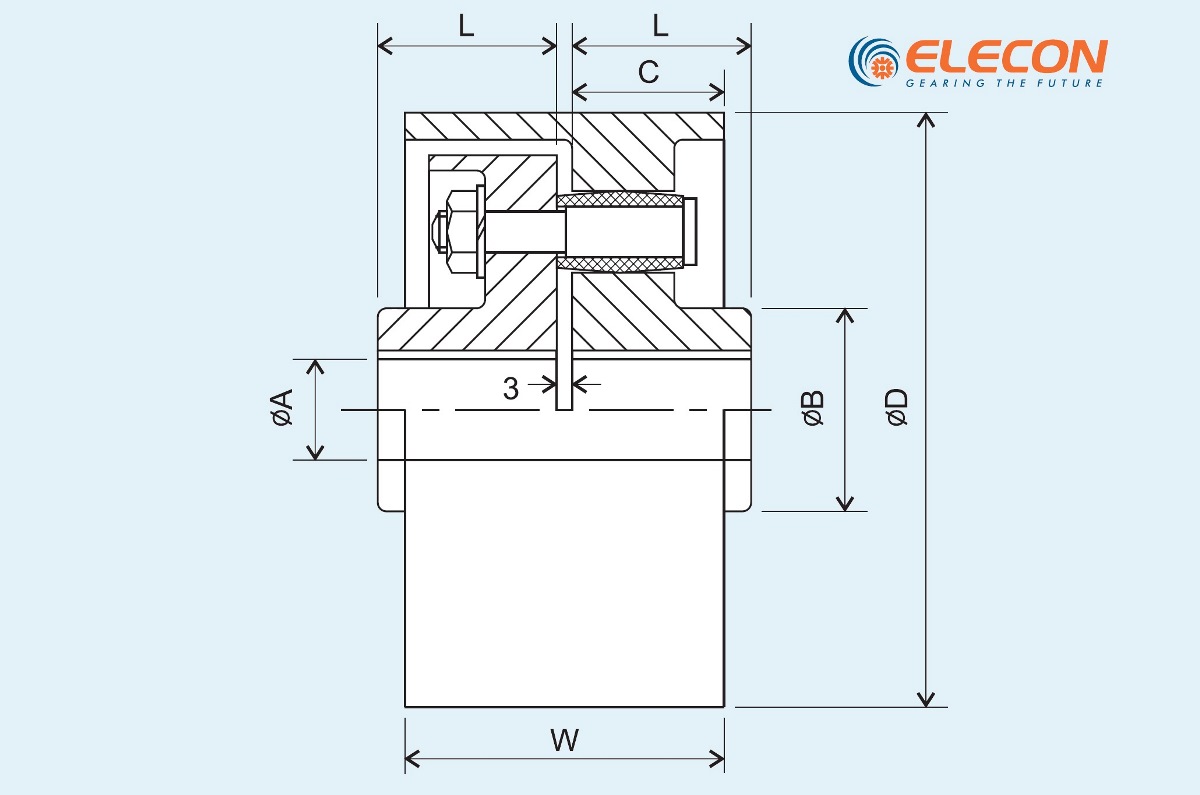

Втулочно-пальцеві муфти Elecon Elflex з гальмівним барабаном

 марка муфти D,
 мм		 B,
 мм		 A,
 min - max		 max speed
 RPM		 Момент,
 Нм
 Elflex FBC 100 100 40 16 - 25 5730 120
 Elflex FBC 150 150 54 16 - 32 3830 200
 Elflex FBC 160 160 54 16 - 32 3600 220
 Elflex FBC 200 200 92 16 - 55 2870 640
 Elflex FBC 250 250 105 16 - 60 2300 900
 Elflex FBC 300 300 140 16 - 85 1910 2500
 Elflex FBC 315 315 140 16 - 85 1820 3000
 Elflex FBC 400 400 190.5 45 - 115 1440 3560
 Elflex FBC 450 450 190.5 45 - 115 1270 4500
 Elflex FBC 500 500 235 45 - 135 1150 9830

Для побудування приводів та механізиів ви можете придбати широкий асортимент муфт різних конструкцій та виробників (як зі складу, так і під замовлення) - Sati X-Flex, Desch Hadeflex, Falk Torus, Transfluid KB, Radicon Nylicon, Rex Omega.

На сторінках нашого сайта ви можете завантажити PDF-каталоги муфт та допоміжну технічну інформацію. За допомогою в розрахунках пасових передач та підборі пружних муфт, електродвигунів та редукторів - звертайтесь з технічним завданням до наших інженерів.
