Зубчаста муфта з поліаміднім елементом

Муфта соединения валов

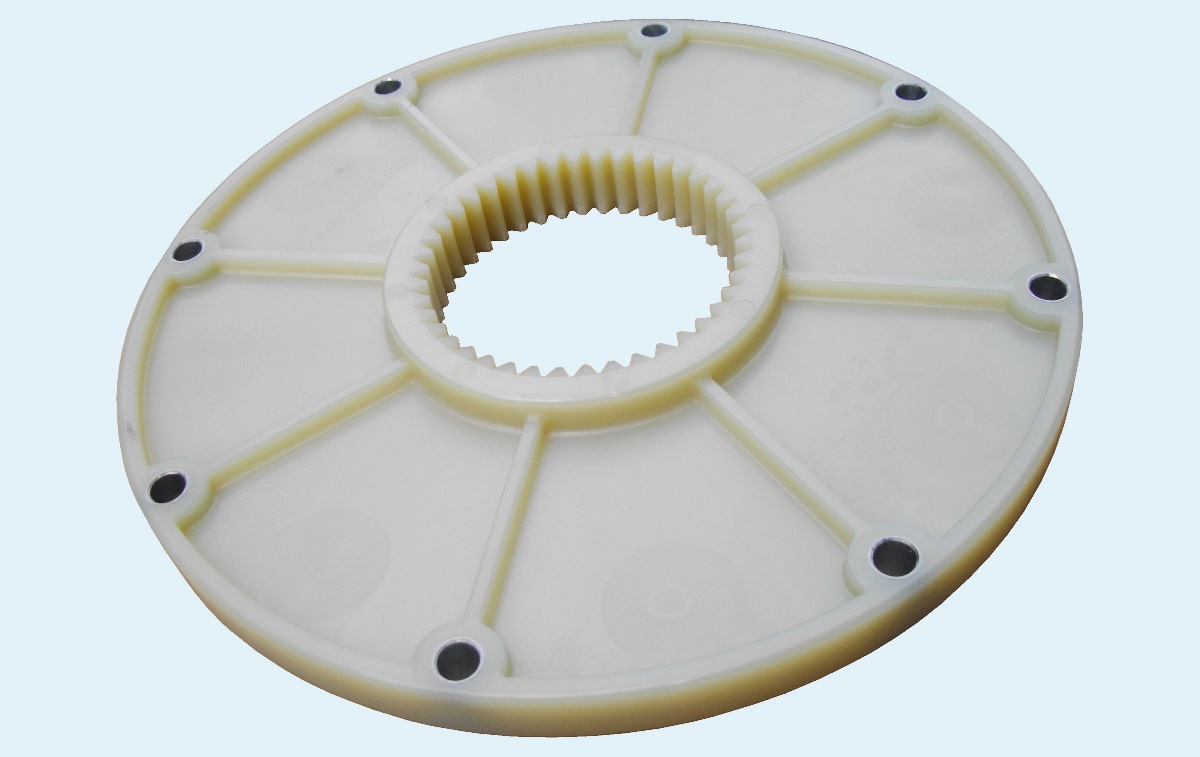

Зубчаста муфта Sati являє собою два зубчастих вінця, з'єднані між собою поліамідною втулкою з внутрішнім зачепленням. Зуб но полумуфті виконаний зі спеціальним профілюванням зуба, що дозволяє зубчастому вінцю бути рухомим. Таким чином зубчаста поліамідна муфта дозволяє компенсувати похибки розташування валів обладнання.

 розмір модуль Z

 максимальна
 швидкість, об/хв

 номінальный
 момент, Нм
 коротка довга эластичний
 елемент
 SG-14 1.5 20 14000 11.5 SG0C014 SG0L014 SG0M014
 SG-19 1.5 24 12000 18.5 SG0C019 SG0L019 SG0M019
 SG-24 1.5 28 10000 23 SG0C024 SG0L024 SG0M024
 SG-28 1.5 34 8000 51.5 SG0C028 SG0L028 SG0M028
 SG-32 1.5 40 7100 69 SG0C032 SG0L032 SG0M032
 SG-38 1.5 44 6300 88 SG0C038 SG0L038 SG0M038
 SG-42 1.5 50 6000 110 SG0C042 SG0L042 SG0M042
 SG-48 1.5 50 5600 154 SG0C048 SG0L048 SG0M048
 SG-55 2 45 5000 285 SG0C055 SG0L055 SG0M055
 SG-65 2.5 42 4000 420 SG0C065 SG0L065 SG0M065

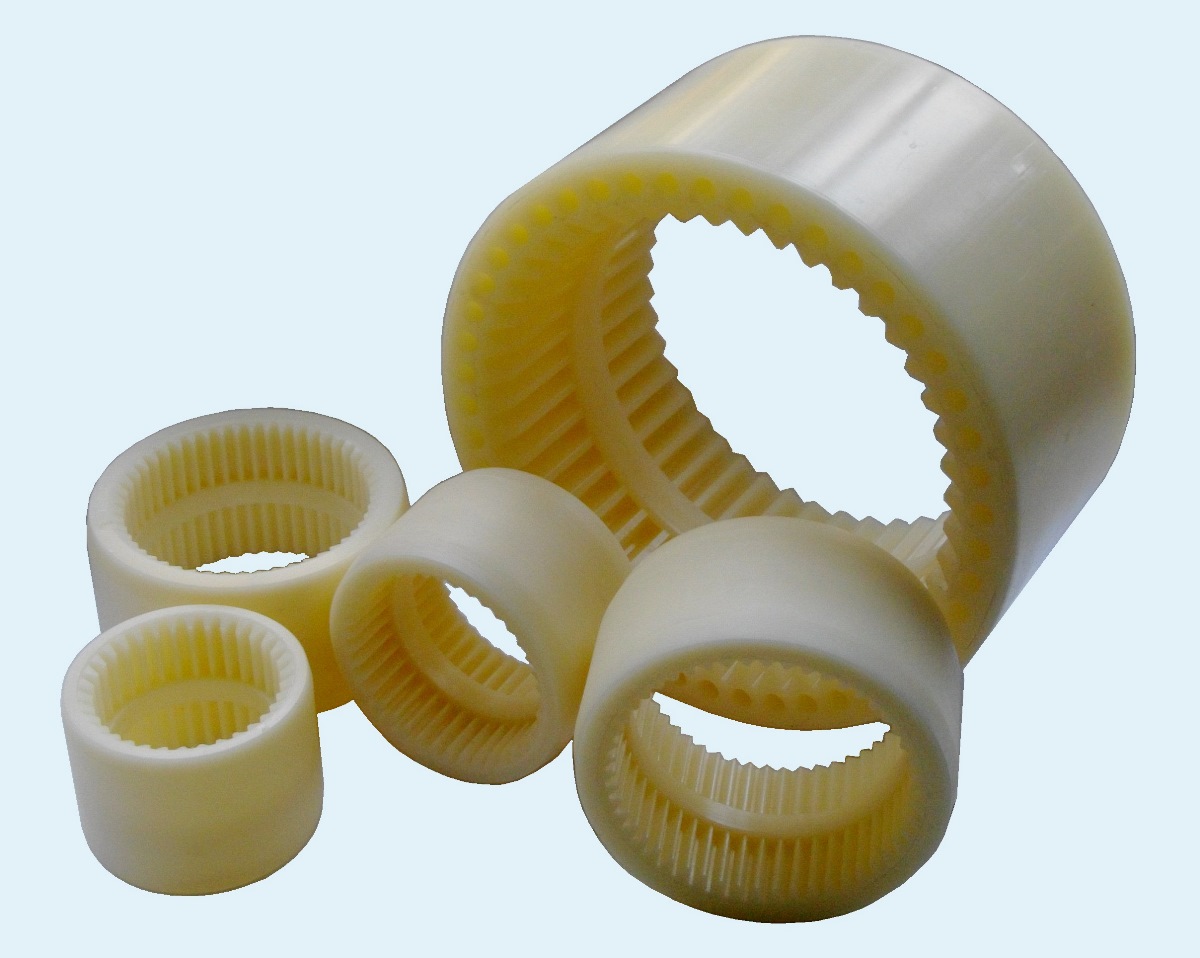

Муфта зубчатая Bowex

Зубчаста муфта Саті легка і компактна, має низьку інерцію і достатньо часто використовується в механізмах, що рідко обслуговіються (наприклад мотор-редукторах, насосах, сервоприводах)

KTR

 габарит муфтиD, mmd, mmA, mm H1 коротка, mmH1 довга, mm
 SG-144024375067
 SG-194830375469
 SG-245236415680
 SG-286644468499
 SG-327650488499
 SG-3883584884104
 SG-4292655088106
 SG-48956750104114
 SG-551148258108121
 SG-651329568114129

Поліамідна зубчаста муфта Sati може повныстю замынити муфти Atlanta Gear Type, Stober Antriebstechnik, KTR Bowex, LoveJoy Nuflex, Mite, Dentex, Huco Dynatork, Transdev, Radicon Nulicon, Cross-Morse, WMH Herion, Davall, SIT, Chiaravalli Giflex, Comintec, а також може бути гарною альтернативою муфт KTR Rotex, HRC, N-Eupex. Щоб передати високі крутні моменти рекомендуємо звернути увагу на зубчасту муфту David Brown.

Також, ви зможете придбати для комплектації обладнання карданні вали, електродвигуни, зірочки, ланцюги, зубчасті та пластинчасті ланцюги, гідромуфти.
