Кінцева пластина для рулонного зубчастого паса

зажимные пластины для ремней

Кінцеві фіксуючі пластини Sati для рулонних зубчастих пасів.

Існує дві принципових кінематичних схеми для побудування такого лінійного привода

концевые пластины для зубчатых ремней

Зазвичай, рулонні зубчасті паси та кінцеві пластини використовуються в лінійних приводах, актуаторах, каретках верстатів, механіхмах відчинення дверей.

кінцеві пластини для рулонних зубчастих пасів

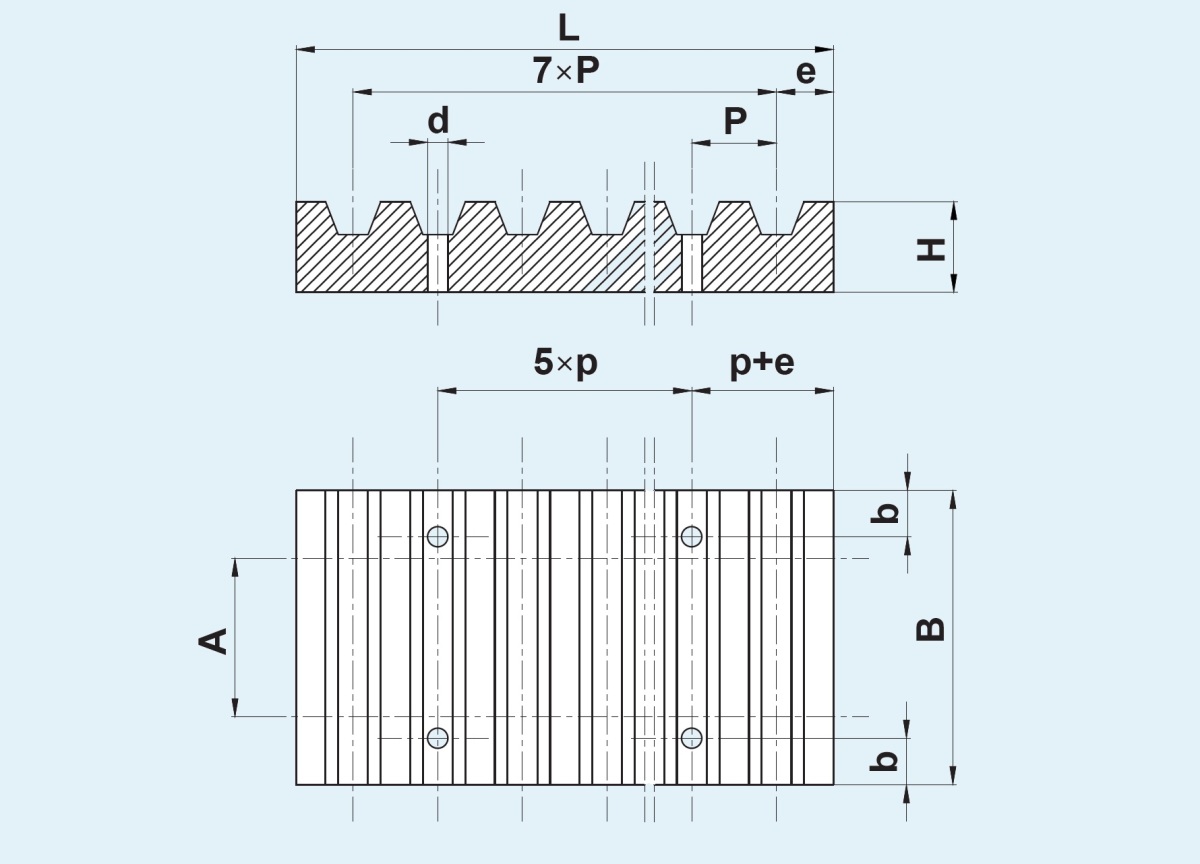

Кінцеві пластини для "дюймових" зубчастих пасів XL, L, H.

артикул тип
 паса		 ширина
 паса
(дюйми)		 B L H додаткове маркування
 PBXL025 XL 025 25.5 42.5 8 XL 025 CP
 PBXL031 XL 031 27 42.5 8 XL 031 CP
 PBXL037 XL 037 28.5 42.5 8 XL 037 CP
 PBL050 L 050 39 76.6 15 L 050 CP
 PBL075 L 075 45 76.6 15 L 075 CP
 PBL100 L 100 51.5 76.6 15 L 100 CP
 PBH050 H 050 45 106.9 22 H 050 CP
 PBH075 H 075 51 106.9 22 H 075 CP
 PBH100 H 100 57.5 106.9 22 H 100 CP

Sati затискна пластина для зубчастих пасів

Кінцеві пластини для метричних зубчастих пасів T5, T10, AT5, AT10.

артикул тип
 паса		 ширина
 паса (mm)		 B L H додаткове маркування
 PBT5010 T5 10 29 41.4 8 10 T5 CP
 PBT5016 T5 16 35 41.4 8 16 T5 CP
 PBT5025 T5 25 44 41.4 8 25 T5 CP
 PBT1016 T10 16 41 80 15 16 T10 CP
 PBT1025 T10 25 50 80 15 25 T10 CP
 PBT1032 T10 32 57 80 15 32 T10 CP
 PBT1050 T10 50 75 80 15 50 T10 CP
 PBST510 AT5 10 29 41.4 8 10 AT5 CP
 PBST516 AT5 16 35 41.4 8 16 AT5 CP
 PBST525 AT5 25 44 41.4 8 25 AT5 CP
 PBST116 AT10 16 41 80 15 16 AT10 CP
 PBST125 AT10 25 50 80 15 25 AT10 CP
 PBST132 AT10 32 57 80 15 32 AT10 CP
 PBST150 AT10 50 75 80 15 50 AT10 CP



Притискна пластина для зубчастого паса

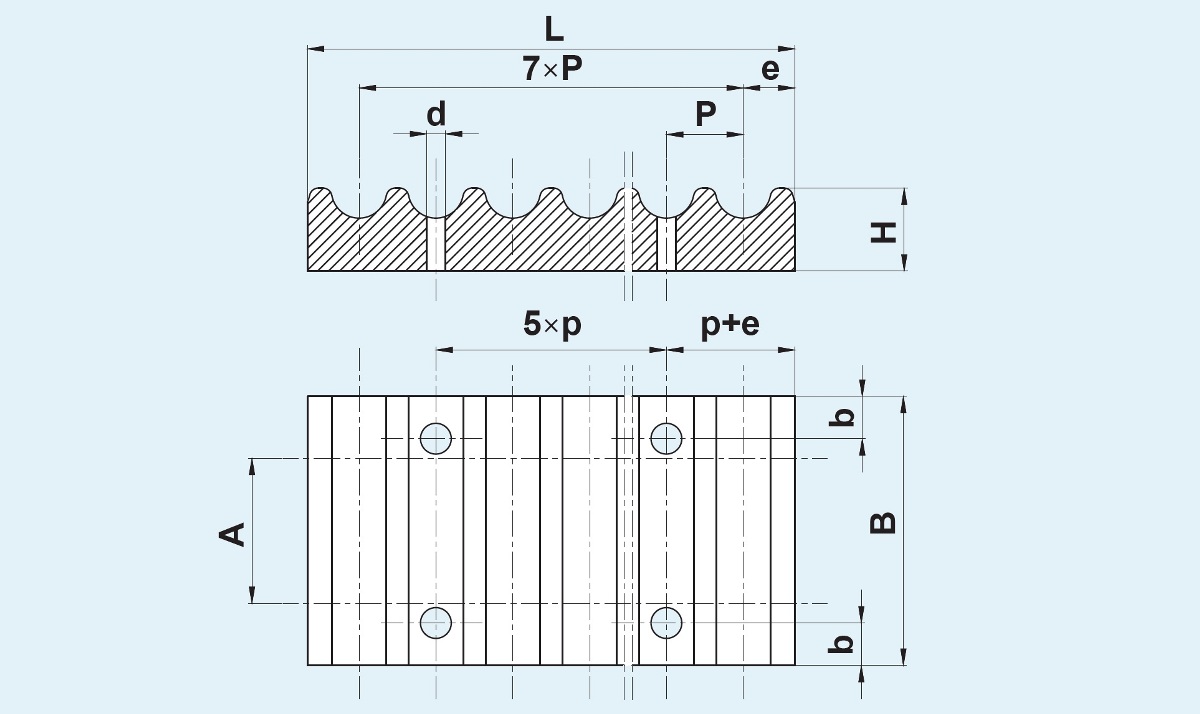

Кінцеві пластини для метричних зубчастих пасів HTD 3M 5M 8M 14M.

артикул тип
 паса		 ширина
 паса (ьь)		 B L H
 PB3M06 HTD 3M 6 21 25 5
 PB3M10 HTD 3M 10 24 25 5
 PB3M15 HTD 3M 15 30 25 5
 PB5M10 HTD 5M 10 28 41.8 8 5M 09 CP
 PB5M15 HTD 5M 15 34 41.8 8 5M 15 CP
 PB5M25 HTD 5M 25 44 41.8 8 5M 25 CP
 PB8M015 HTD 8M 15 40 66 15 8M 15 CP
 PB8M020 HTD 8M 20 45 66 15 8M 20 CP
 PB8M030 HTD 8M 30 55 66 15 8M 30 CP
 PB8M050 HTD 8M 50 75 66 15 8M 50 CP
 PB8M085 HTD 8M 85 110 66 15 8M 85 CP
 PB14M40 HTD 14M 40 71 116 22 14M 40 CP
 PB14M55 HTD 14M 55 86 116 22 14M 55 CP
 PB14M85 HTD 14M 85 116 116 22 14M 85 CP
 PB14M11 HTD 14M 115 146 116 22 14M 115 CP
 PB14M17 HTD 14M 170 201 116 22 14M 170 CP

рулонний зубчастий пас
Для побудування приводів ви також можете придбати зубчасті шківи, з монтажними втулками та з безшпоночними муфтами, обгонні муфти, електродвигуни, редуктори, серворедуктори, поліклинові шківи та поліклинові паси, роликові та пластинчасті ланцюги, направляючі та натяжні пристрої.

Звернувшись до наших інженерів ви зможете замовити підбір муфт для з'єднання валів, розрахунок пасових та ланцюгових передач, підбір мотор-редуктрів згідно технічного завдання.
На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію.
