Подвійний (двохступінчастий) черв'ячний редуктор/мотор-редуктор Sati spa. Перевагою такої комбінації є високе передаточне відношення.
Варіанти комбінації редукторів:
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |
VC 025/030 / IEC 56 | i=100 | 10 | 10 | 14 | NRV+NMRV 025/030 NMRV025 + NMRV030 CHM-CHMR 025/030 PMRV025-030 |
i=150 | 10 | 15 | 9.3 | ||
i=200 | 10 | 20 | 7 | ||
i=250 | 10 | 25 | 5,6 | ||
i=300 | 10 | 30 | 4,7 | ||
i=400 | 20 | 20 | 3,5 | ||
i=500 | 20 | 25 | 2,8 | ||
i=600 | 20 | 30 | 2,3 | ||
i=750 | 30 | 25 | 1,9 | ||
i=900 | 30 | 30 | 1,6 | ||
i=1200 | 40 | 30 | 1,2 | ||
i=1500 | 50 | 30 | 0,93 | ||
i=1800 | 60 | 30 | 0,78 | ||
i=2400 | 60 | 40 | 0,58 | ||
i=3000 | 60 | 50 | 0,47 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |
VC 025/040 IEC 56 | i=100 | 10 | 10 | 14 | NRV+NMRV025/040 |
i=150 | 10 | 15 | 9,3 | ||
i=200 | 10 | 20 | 7 | ||
i=250 | 10 | 25 | 5,6 | ||
i=300 | 10 | 30 | 4,7 | ||
i=400 | 10 | 40 | 3,5 | ||
i=500 | 20 | 25 | 2,8 | ||
i=600 | 20 | 30 | 2,3 | ||
i=750 | 25 | 30 | 1,9 | ||
i=900 | 30 | 30 | 1,6 | ||
i=1200 | 40 | 30 | 1,2 | ||
i=1500 | 50 | 30 | 0,93 | ||
i=1800 | 60 | 30 | 0,78 | ||
i=2400 | 60 | 40 | 0,58 | ||
i=3000 | 60 | 50 | 0,47 | ||
i=4000 | 50 | 80 | 0,35 | ||
i=5000 | 50 | 100 | 0,28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |

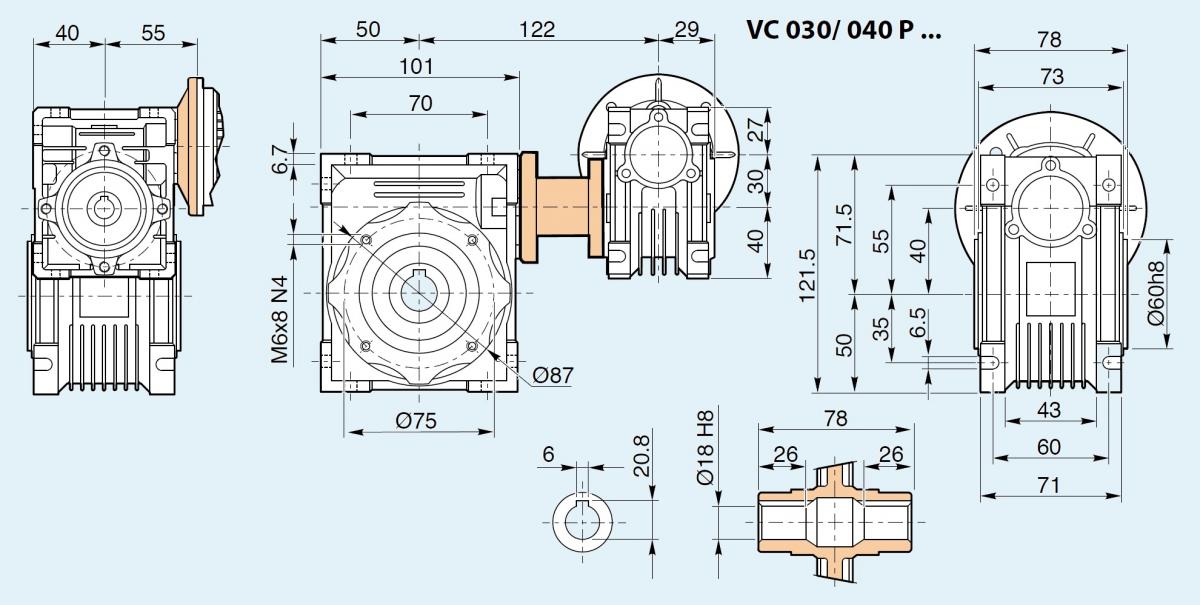

VC 030/040 IEC 56, IEC 63 | i=100 | 10 | 10 | 14 | NRV+NMRV 030/040 |
i=150 | 10 | 15 | 9,3 | ||
i=200 | 10 | 20 | 7 | ||
i=250 | 10 | 25 | 5,6 | ||
i=300 | 10 | 30 | 4,7 | ||
i=400 | 10 | 40 | 3,5 | ||
i=500 | 20 | 25 | 2,8 | ||
i=600 | 20 | 30 | 2,3 | ||
i=750 | 30 | 25 | 1,9 | ||
i=900 | 30 | 30 | 1,6 | ||
i=1200 | 40 | 30 | 1,2 | ||
i=1500 | 50 | 30 | 0,93 | ||
i=1800 | 60 | 30 | 0,78 | ||
i=2400 | 60 | 40 | 0,58 | ||
i=3200 | 80 | 40 | 0,47 | ||
i=4000 | 50 | 80 | 0,35 | ||
i=5000 | 50 | 100 | 0,28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |

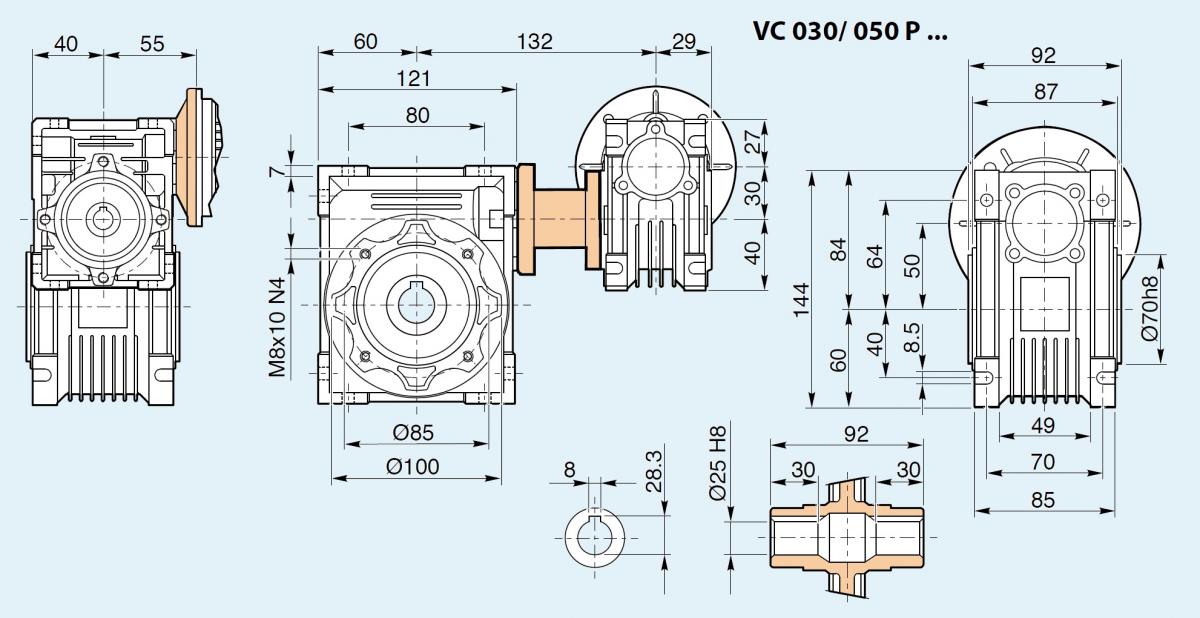

VC 030/050 / IEC 56, IEC 63 | i=100 | NRV+NMRV030/050 NMRV030 + NMRV050 CHM-CHMR 030/050 PMRV030-050 | |||
i=150 | |||||
i=200 | |||||
i=250 | |||||
i=300 | |||||
i=400 | |||||
i=500 | |||||
i=600 | |||||
i=750 | |||||
i=900 | |||||
i=1200 | |||||
i=1500 | |||||
i=1800 | |||||
i=2400 | |||||
i=3000 | |||||
i=4000 | |||||
i=4800 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |

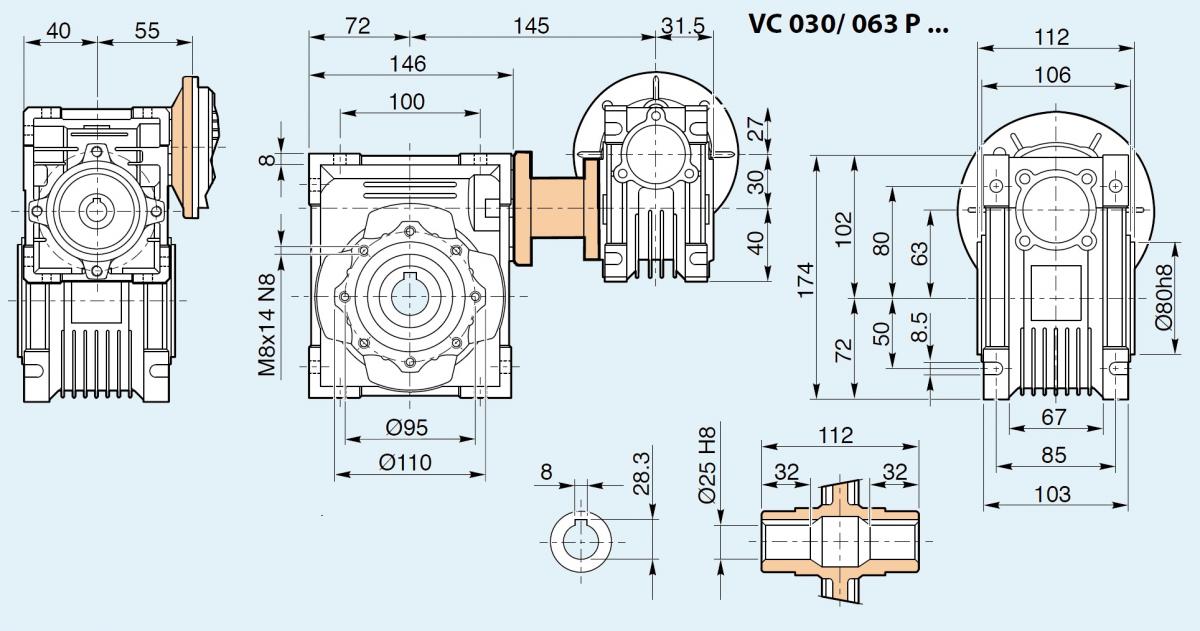

VC 030/063 | i=100 | NRV+NMRV 030/063 NMRV030 + NMRV063 CHM-CHMR 030/063 PMRV030-063 | |||
i=150 | |||||
i=200 | |||||
i=250 | |||||
i=300 | |||||
i=400 | |||||
i=500 | |||||
i=600 | |||||
i=750 | |||||
i=900 | |||||
i=1200 | |||||
i=1500 | |||||
i=1800 | |||||
i=2400 | |||||
i=3000 | |||||
i=4000 | |||||
i=5000 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |
VC 040/075 | i=200 | 10 | 20 | 7 | NRV+NMRV 040/075 NMRV040 + NMRV075 CHM-CHMR 040/075 PMRV040-075 |
i=250 | 10 | 25 | 5.6 | ||
i=300 | 10 | 30 | 4.7 | ||
i=400 | 10 | 40 | 3.5 | ||
i=500 | 10 | 50 | 2.8 | ||
i=600 | 20 | 30 | 2.3 | ||
i=750 | 25 | 30 | 1.9 | ||
i=900 | 30 | 30 | 1.6 | ||
i=1200 | 40 | 30 | 1.2 | ||
i=1500 | 50 | 30 | 0.93 | ||
i=1800 | 60 | 30 | 0.78 | ||
i=2400 | 60 | 40 | 0.58 | ||
i=3000 | 60 | 50 | 0.47 | ||
i=4000 | 80 | 50 | 0.35 | ||
i=5000 | 100 | 50 | 0.28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |

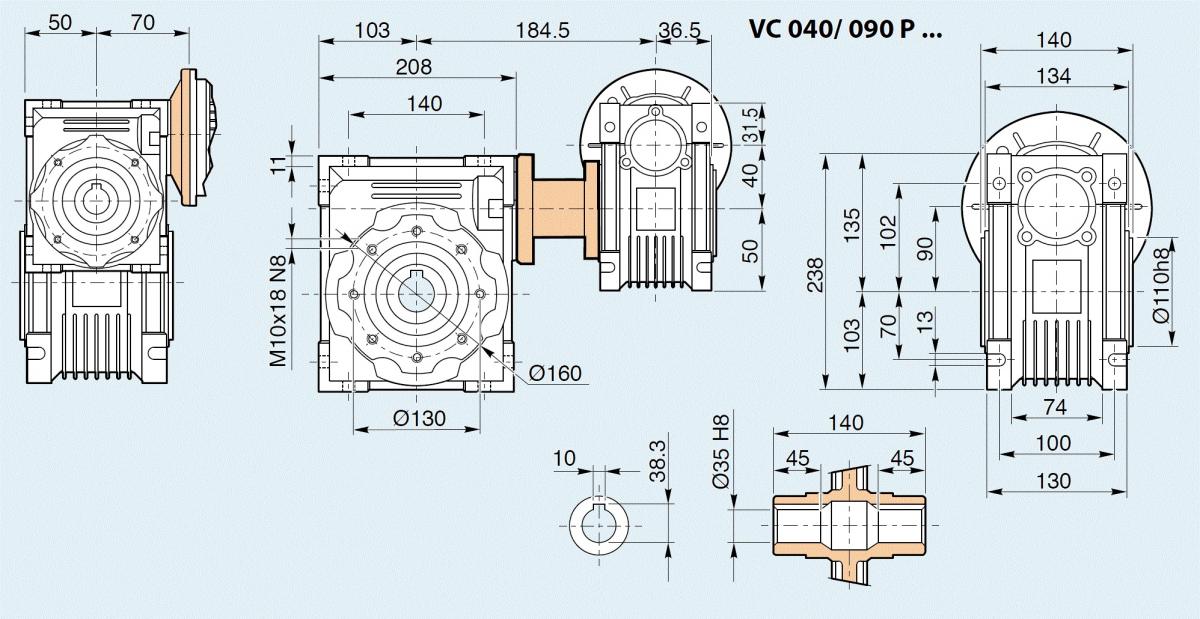

VC 040/090 | i=200 | 10 | 20 | 7 | NRV+NMRV 040/090 NMRV040 + NMRV090 CHM-CHMR 040/090 PMRV040-090 |
i=250 | 10 | 25 | 5.6 | ||
i=300 | 10 | 30 | 4.7 | ||
i=400 | 10 | 40 | 3.5 | ||
i=500 | 10 | 50 | 2.8 | ||
i=600 | 20 | 30 | 2.3 | ||
i=750 | 25 | 30 | 1.9 | ||
i=900 | 30 | 30 | 1.6 | ||
i=1200 | 40 | 30 | 1.2 | ||
i=1500 | 50 | 30 | 0.93 | ||
i=1800 | 60 | 30 | 0.78 | ||
i=2400 | 60 | 40 | 0.58 | ||
i=3000 | 60 | 50 | 0.47 | ||
i=4000 | 80 | 50 | 0.35 | ||
i=5000 | 100 | 50 | 0.28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |
VC 050/110 IEC 71, IEC 80, IEC 90 | i=100 | 10 | 10 | 14 | NRV+NMRV 050/110 NMRV050 + NMRV110 CHM-CHMR 050/110 PMRV050-110 |
i=150 | 10 | 15 | 9.3 | ||
i=200 | 10 | 20 | 7 | ||
i=250 | 10 | 25 | 5.6 | ||
i=300 | 10 | 30 | 4.7 | ||
i=400 | 10 | 40 | 3.5 | ||
i=500 | 20 | 25 | 2.8 | ||
i=600 | 20 | 30 | 2.3 | ||
i=750 | 25 | 30 | 1.9 | ||
i=900 | 30 | 30 | 1.6 | ||
i=1200 | 40 | 30 | 1.2 | ||
i=1500 | 50 | 30 | 0.93 | ||
i=1800 | 60 | 30 | 0.78 | ||
i=2400 | 60 | 40 | 0.58 | ||
i=3000 | 60 | 50 | 0.47 | ||
i=4000 | 80 | 50 | 0.35 | ||
i=5000 | 100 | 50 | 0.28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |
VC 063/130 IEC 71, IEC 80, IEC 90 | i=250 | 10 | 25 | 5.6 | NRV+NMRV 063/130 NMRV063 + NMRV130 CHM-CHMR 063/130 PMRV063-130 |
i=300 | 10 | 30 | 4.7 | ||
i=400 | 10 | 40 | 3.5 | ||
i=500 | 10 | 50 | 2.8 | ||
i=600 | 20 | 30 | 2.3 | ||
i=750 | 25 | 30 | 1.9 | ||
i=900 | 30 | 30 | 1.6 | ||
i=1200 | 40 | 30 | 1.2 | ||
i=1500 | 50 | 30 | 0.93 | ||
i=1800 | 60 | 30 | 0.78 | ||
i=2400 | 60 | 40 | 0.58 | ||
i=3000 | 60 | 50 | 0.47 | ||
i=4000 | 80 | 50 | 0.35 | ||
i=5000 | 100 | 50 | 0.28 |
комбінація / фланець електродвигуна | загальне передаточне | R1 | R2 | N2 об/хв при N1=1500 | альтернативне маркування |

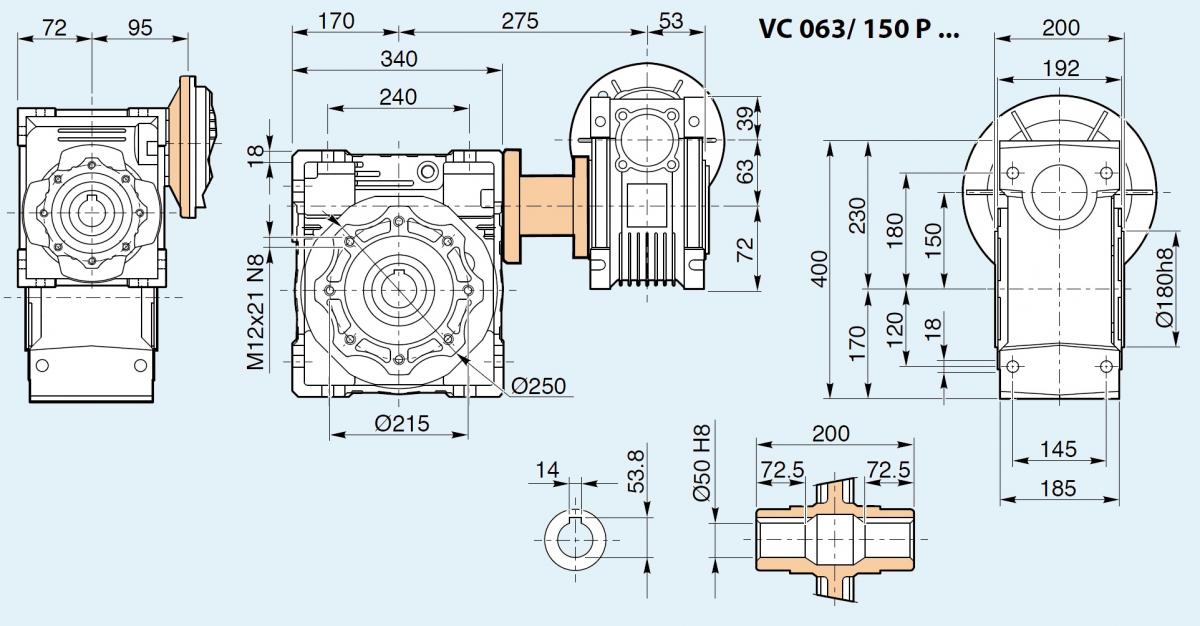

VC 063/0150 IEC 71, IEC 80, IEC 90 | i=250 | 10 | 25 | 5.6 | NRV+NMRV 063/150 NMRV063 + NMRV150 CHM-CHMR 063/150 PMRV063-150 |
i=300 | 10 | 30 | 4.7 | ||
i=400 | 10 | 40 | 3.5 | ||
i=500 | 10 | 50 | 2.8 | ||
i=600 | 20 | 30 | 2.3 | ||
i=750 | 25 | 30 | 1.9 | ||
i=900 | 30 | 30 | 1.6 | ||
i=1200 | 40 | 30 | 1.2 | ||
i=1500 | 50 | 30 | 0.93 | ||
i=1800 | 60 | 30 | 0.78 | ||
i=2400 | 60 | 40 | 0.58 | ||
i=3000 | 60 | 50 | 0.47 | ||
i=4000 | 80 | 50 | 0.35 | ||
i=5000 | 100 | 50 | 0.28 |
В асортименті редукторів Sati SPA та JIE Asiadrive ви зможете знайти альтернативу червёячним редукторам та мотор-редукторам Tramec, Transtechno, PGR, Supror, Motovario, Siti, Bonfiglioli, Leroy Somer,Varvel,
