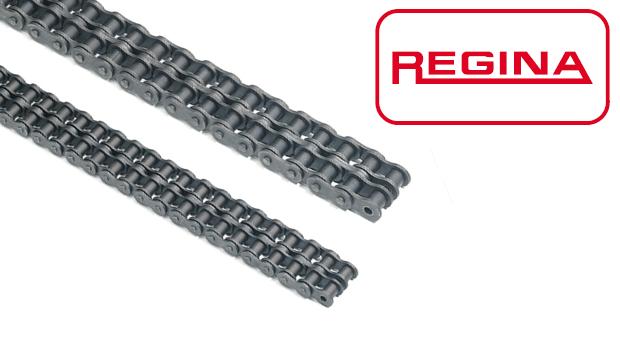

Ланцюги Regina, Sati, Sircatene, двохрядны, американський стандарт DIN 8188 ANSI. Двохрядний ланцюг має всі основні розміри, відповідні до однорядного ланцюга, і має вдвічі більшу ширину, тому його навантажувальна здатність більша в 2 рази.

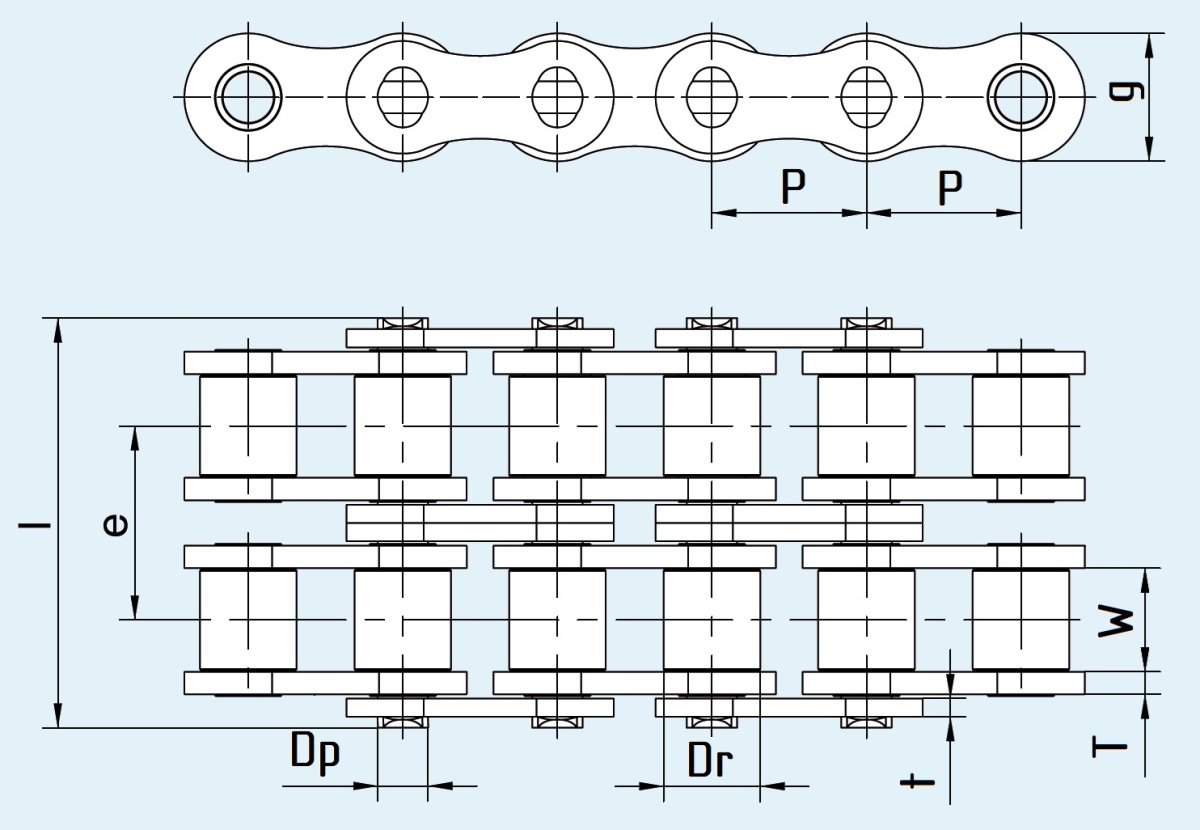

ISO | ГОСТ | P | Dp | Dr | W | T / t | e |
A 25-2 / 04C-2 | 6.35 | 2,31 | 3,3 | 3,18 | 0.75 | 6.4 | |
A 35-2 / 06C-2 | 9.525 | 3,58 | 5,08 | 4,68 | 1.3 | 10.13 | |
A 40-2 / 08A-2 | 12.7 | 3,96 | 7,92 | 7,85 | 1.5 | 14.38 | |
A 50-2 / 10A-2 | 15.875 | 5,08 | 10,14 | 9,40 | 2.0 | 18.11 | |
A 60-2 / 12A-2 | 2ПР-19,05 | 19.05 | 5,94 | 15,88 | 12,57 | 2.4 | 22.78 |
A 60H-2 | 19.05 | 5,94 | 15,88 | 12,57 | 3.15 | 26.3 | |
A 80-2 / 16A-2 | 2ПР-25,4 | 25.4 | 7,92 | 15,88 | 15,75 | 3.0 | 29.29 |
A 80H-2 | 25.4 | 7,92 | 15,88 | 15,75 | 3.8 | 32.8 | |
A 100-2 / 20A-2 | 2ПР-31,75 | 32.75 | 9,53 | 19,05 | 18,90 | 4.0 | 35.76 |
A 100H-2 | 31.75 | 9,53 | 19,05 | 18,90 | 4.6 | 39.35 | |
A 120-2 / 24A-2 | 2ПР-38,1 | 38.1 | 11,10 | 22,23 | 25,3 | 4.8 | 45.44 |
A 120H-2 | 38.1 | 11,10 | 22,23 | 25,3 | 5.45 | 49.2 | |
A 140-2 / 28A-2 | 2ПР-44-45 | 44.45 | 12,7 | 25,4 | 25,3 | 5.6 | 48.87 |
A 140H-2 | 44.45 | 12,7 | 25,4 | 25,3 | 6.15 | 52.6 | |
A 160-2 / 32A-2 | 2ПР-50,8 | 50.8 | 14,27 | 28,58 | 31,55 | 6.4 | 58.55 |
A 160H-2 | 50.8 | 14,27 | 28,58 | 31,55 | 7.0 | 61.8 | |
A 180-2 / 36A-2 | 57.15 | 17.46 | 35.71 | 35.48 | 7.0 | 65.84 | |
A 200-2 | 2ПР-63,5 | 63.5 | 19,84 | 39,68 | 37.85 | 8.0 | 71.55 |
A 200H-2 | 63.5 | 19,84 | 39,68 | 37.85 | 9.5 | 78.3 | |
A 64S-2 | 63.5 | 22.20 | 39.68 | 37.85 | 9.5 | 78.3 | |
A 240-2 / 48A-2 | 76.2 | 23.81 | 47.63 | 47.35 | 9.5 | 87.83 |

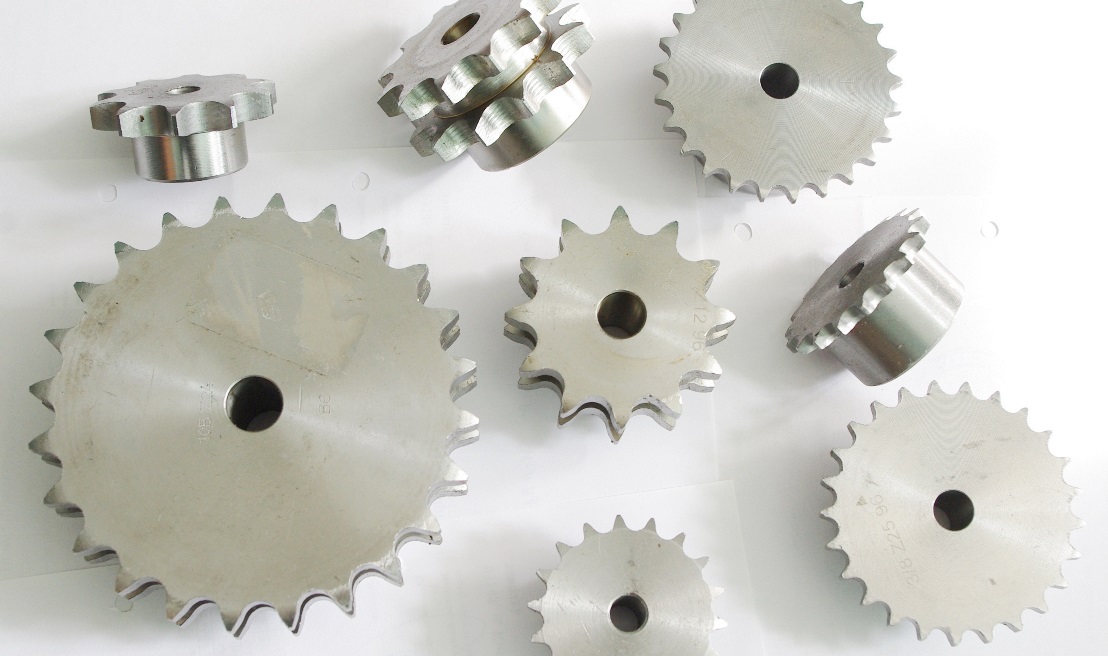

Слід зауважити, що розрахунок ланцюгового приводу має роводитись не тільки з урахуванням розривного зусилля, а й з урахуванням тичку в шарнірах ковзання. Недотримання цієї вимоги може статися причиною швидкого зношення ланцюга. Інженери нашої компанії допоможуть вам провести розрахунок ланцюгової передачі за нададуть рекомендації щодо комплектації приводу: зірочки, направляючі, монтажні втулки, з’єднувальні лпнки.
Для побудування всого приводу ви також зможете придбати електродвигуни, мотор-редуктори, компактні редуктори, зубчасті паси та шківи зубчастих пасів, обгонні муфти, карданні вали, сітки глазировочні.
Досвід наших інженерів допоможе вам знайти альтернативу ланцюгів Tsubaki, Kobo, Rexnord, Renold, SKF, Challenge.
На сторінках нашого сайта ви можете скаччати PDF-каталги та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач та підбір комплектуючих згідно технічного завдання.
