Gates polychain зубчатий пас

Polychain carbon Gates

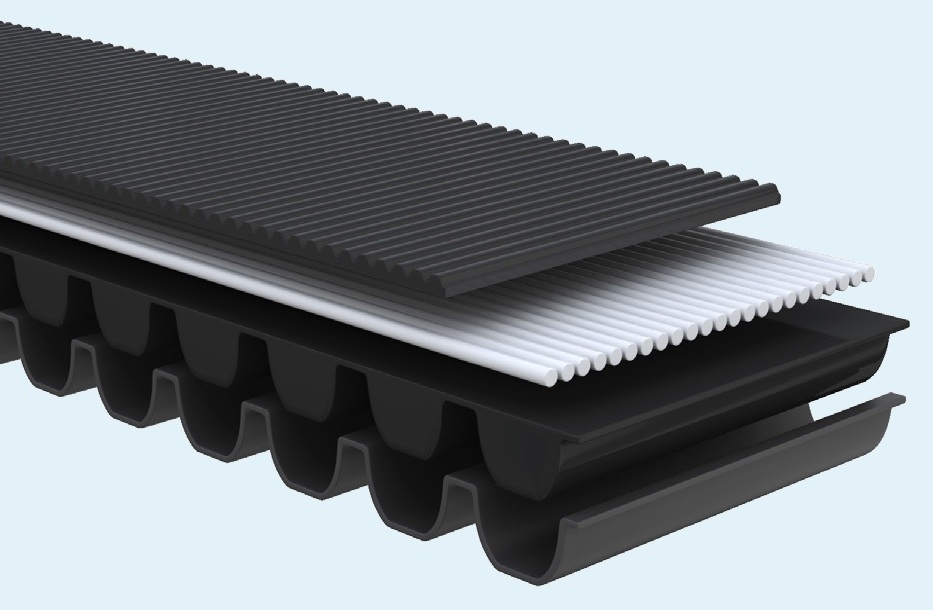

Привідний зубчастий пас Gates PolyChain

В залежності від виконання має кевларовий або карбоновий корд. Паси PolyChain передають велику потужність і використовують багато новітніх технологій. Серед ключових моментів варто відначити наступні:

- профіль зуба GT потребує використання спеціальних шківів
- ширина пасів відрізняється від пасів HTD та STD. Для паса 8MGT - ширини 12, 21, 36, 62 мм. Для паса 14MGT - ширина 20, 37, 68, 90, 125 мм.
- діапазон робочих температур -54 / + 85 градусів Цельсія.
- Матеріал зуба та наповнення паса - поліуретан, хімічно інертний матеріал, який не взаємодіє з водою та більшої кількості кислот та хімічних речовин.

Polychain 8MGT

Маркування та розміри зубчастих пасів Gates PolyChain:

Профіль зуба 8MGT, ширина 12 мм

 маркування артикул
 Poly Chain
 GT Carbon		 артикул
 Poly Chain
 aramid		 довжина,
 мм		 зубці,
 Z
 8MGT-248-12
 PCV-8MGTV-248-12		 9270-1063  248 31
 8MGT-288-12
 PCV-8MGTV-288-12		 9270-1001  288 36
 8MGT-352-12
 PCV-8MGTV-352-12		 9270-1002  352 44
 8MGT-416-12
 PCV-8MGTV-416-12		 9270-1004  416 52
 8MGT-456-12
 PCV-8MGTV-456-12		 9270-1060  456 57
 8MGT-480-12
 PCV-8MGTV-480-12		 9270-1015  480 60
 8MGT-544-12
 PCV-8MGTV-544-12		 9270-1006  544 68
 8MGT-608-12
 PCV-8MGTV-608-12		 9270-1050  608 76
 8MGT-640-12
 PCV-8MGTV-640-12		 9274-0080 9275-0090 640 80
 8MGT-720-12
 PCV-8MGTV-720-12		 9274-0090 9275-0090 720 90
 8MGT-800-12
 PCV-8MGTV-800-12		 9274-0100 9275-0100 800 100
 8MGT-896-12
 PCV-8MGTV-896-12		 9274-0112 9275-0112 896 112
 8MGT-960-12
 PCV-8MGTV-960-12		 9274-0120 9275-0120 960 120
 8MGT-1000-12
 PCV-8MGTV-1000-12		 9274-0125 9275-0125 1000 125
 8MGT-1040-12
 PCV-8MGTV-1040-12		 9274-0130 9275-0130 1040 130
 8MGT-1120-12
 PCV-8MGTV-1120-12		 9274-0140 9275-0140 1120 140
 8MGT-1200-12
 PCV-8MGTV-1200-12		 9274-0150 9275-0150 1200 150
 8MGT-1224-12
 PCV-8MGTV-1224-12		 9274-0153 9275-0153 1224 153
 8MGT-1280-12
 PCV-8MGTV-1280-12		 9274-0160 9275-0160 1280 160
 8MGT-1440-12
 PCV-8MGTV-1440-12		 9274-0180 9275-0180 1440 180
 8MGT-1600-12
 PCV-8MGTV-1600-12		 9274-0200 9275-0200 1600 200
 8MGT-1760-12
 PCV-8MGTV-1760-12		 9274-0220 9275-0220 1760 220
 8MGT-1792-12
 PCV-8MGTV-1792-12		 9274-0224 9275-0224 1792 224
 8MGT-2000-12
 PCV-8MGTV-2000-12		 9274-0250 9275-0250 2000 250
 8MGT-2200-12
 PCV-8MGTV-2200-12		 9274-0275 9275-0275 2200 275
 8MGT-2240-12
 PCV-8MGTV-2240-12		 9274-0280 9275-0280 2240 280
 8MGT-2400-12
 PCV-8MGTV-2400-12		 9274-0300 9275-0300 2400 300
 8MGT-2520-12
 PCV-8MGTV-2520-12		 9274-0315 9275-0315 2520 315
 8MGT-2600-12
 PCV-8MGTV-2600-12		 9274-0325 9275-0325 2600 325
 8MGT-2800-12
 PCV-8MGTV-2800-12		 9274-0350 9275-0350 2800 350
 8MGT-2840-12
 PCV-8MGTV-2840-12		 9274-0355 9275-0355 2840 355
 8MGT-3048-12
 PCV-8MGTV-3048-12		 9274-0381 9275-0381 3048 381
 8MGT-3200-12
 PCV-8MGTV-3200-12		 9274-0400 9275-0400 3200 400
 8MGT-3280-12
 PCV-8MGTV-3280-12		 9274-0410 9275-0410 3280 410
 8MGT-3600-12
 PCV-8MGTV-3600-12		 9274-0450 9275-0450 3600 450
 8MGT-4000-12
 PCV-8MGTV-4000-12		 9274-0500 9275-0500 4000 500
 8MGT-4400-12
 PCV-8MGTV-4400-12		 9274-0550 9275-0550 4400 550
 8MGT-4480-12
 PCV-8MGTV-4480-12		 9274-0560 9275-0560 4480 560

Профіль зуба 8MGT, ширина 21 мм

 маркування артикул
 Poly Chain
 GT Carbon		 артикул
 Poly Chain
 aramid		 довжина,
 мм		 зубці,
 Z
 8MGT-640-21 9274-1080 9275-1080 640 80
 8MGT-720-21 9274-1090 9275-1090 720 90
 8MGT-800-21 9274-1100 9275-1100 800 100
 8MGT-896-21 9274-1112 9275-1112 896 112
 8MGT-960-21 9274-1120 9275-1120 960 120
 8MGT-1000-21 9274-1125 9275-1125 1000 125
 8MGT-1040-21 9274-1130 9275-1130 1040 130
 8MGT-1120-21 9274-1140 9275-1140 1120 140
 8MGT-1200-21 9274-1150 9275-1150 1200 150
 8MGT-1224-21 9274-1153 9275-1153 1224 153
 8MGT-1280-21 9274-1160 9275-1190 1280 160
 8MGT-1440-21 9274-1180 9275-1180 1440 180
 8MGT-1600-21 9274-1200 9275-1200 1600 200
 8MGT-1760-21 9274-1220 9275-1220 1760 220
 8MGT-1792-21 9274-1224 9275-1224 1792 224
 8MGT-2000-21 9274-1250 9275-1250 2000 250
 8MGT-2200-21 9274-1275 9275-1275 2200 275
 8MGT-2240-21 9274-1280 9275-1280 2240 280
 8MGT-2400-21 9274-1300 9275-1300 2400 300
 8MGT-2520-21 9274-1315 9275-1315 2520 315
 8MGT-2600-21 9274-1325 9275-1325 2600 325
 8MGT-2800-21 9274-1350 9275-1350 2800 350
 8MGT-2840-21 9274-1355 9275-1355 2840 355
 8MGT-3048-21 9274-1381 9275-1381 3048 381
 8MGT-3200-21 9274-1400 9275-1400 3200 400
 8MGT-3280-21 9274-1410 9275-1410 3280 410
 8MGT-3600-21 9274-1450 9275-1450 3600 450
 8MGT-4000-21 9274-1500 9275-1500 4000 500
 8MGT-4400-21 9274-1550 9275-1550 4400 550
 8MGT-4480-21 9274-1560 9275-1560 4480 560



8GTV-1120-36

Профіль зуба 8MGT / 8GTV PolyChain, ширина 36 мм

 маркування артикул
 Poly Chain
 GT Carbon		 довжина,
 мм		 зубці,
 Z
 8MGT-640-36 9274-2080 640 80
 8MGT-720-36 9274-2090 720 90
 8MGT-800-36 9274-2100 800 100
 8MGT-896-36 9274-2112 896 112
 8MGT-960-36 9274-2120 960 120
 8MGT-1000-36 9274-2125 1000 125
 8MGT-1040-36 9274-2130 1040 130
 8MGT-1120-36 9274-2140 1120 140
 8MGT-1200-36 9274-2150 1200 150
 8MGT-1224-36 9274-2153 1224 153
 8MGT-1280-36 9274-2160 1280 160
 8MGT-1440-36 9274-2180 1440 180
 8MGT-1600-36 9274-2200 1600 200
 8MGT-1760-36 9274-2220 1760 220
 8MGT-1792-36 9274-2224 1792 224
 8MGT-2000-36 9274-2250 2000 250
 8MGT-2200-36 9274-2275 2200 275
 8MGT-2240-36 9274-2280 2240 280
 8MGT-2400-36 9274-2300 2400 300
 8MGT-2520-36 9274-2315 2520 315
 8MGT-2600-36 9274-2325 2600 325
 8MGT-2800-36 9274-2350 2800 350
 8MGT-2840-36 9274-2355 2840 355
 8MGT-3048-36 9274-2381 3048 381
 8MGT-3200-36 9274-2400 3200 400
 8MGT-3280-36 9274-2410 3280 410
 8MGT-3600-36 9274-2450 3600 450
 8MGT-4000-36 9274-2500 4000 500
 8MGT-4400-36 9274-2550 4400 550
 8MGT-4480-36 9274-2560 4480 560

Профіль зуба 8MGT, ширина 62 мм

 маркування артикул
 Poly Chain
 GT Carbon		 довжина,
 мм		 зубці,
 Z
 8MGT-640-62 9274-3080 640 80
 8MGT-720-62 9274-3090 720 90
 8MGT-800-62 9274-3100 800 100
 8MGT-896-62 9274-3112 896 112
 8MGT-960-62 9274-3120 960 120
 8MGT-1000-62 9274-3125 1000 125
 8MGT-1040-62 9274-3130 1040 130
 8MGT-1120-62 9274-3140 1120 140
 8MGT-1200-62 9274-3150 1200 150
 8MGT-1224-62 9274-3153 1224 153
 8MGT-1280-62 9274-3160 1280 160
 8MGT-1440-62 9274-3180 1440 180
 8MGT-1600-62 9274-3200 1600 200
 8MGT-1760-62 9274-3220 1760 220
 8MGT-1792-62 9274-3224 1792 224
 8MGT-2000-62 9274-3250 2000 250
 8MGT-2200-62 9274-3275 2200 275
 8MGT-2240-62 9274-3280 2240 280
 8MGT-2400-62 9274-3300 2400 300
 8MGT-2520-62 9274-3315 2520 315
 8MGT-2600-62 9274-3325 2600 325
 8MGT-2800-62 9274-3350 2800 350
 8MGT-2840-62 9274-3355 2840 355
 8MGT-3048-62 9274-3381 3048 381
 8MGT-3200-62 9274-3400 3200 400
 8MGT-3280-62 9274-3410 3280 410
 8MGT-3600-62 9274-3450 3600 450
 8MGT-4000-62 9274-3500 4000 500
 8MGT-4400-62 9274-3550 4400 550
 8MGT-4480-62 9274-3560 4480 560



Профіль зуба 14MGT, ширина 20 мм

 маркування артикул
 Poly Chain
 GT Carbon		 артикул
 Poly Chain
 aramid		 довжина,
 мм		 зубці,
 Z
 14MGT-994-20
 PCV-14MGTV-994-20		 9274-4071 9275-4071 994 71
 14MGT-1120-20
 PCV-14MGTV-1120-20		 9274-4080 9275-4080 1120 80
 14MGT-1190-20
 PCV-14MGTV-1190-20		 9274-4085 9275-4085 1190 85
 14MGT-1260-20
 PCV-14MGTV-1260-20		 9274-4090 9275-4090 1260 90
 14MGT-1400-20
 PCV-14MGTV-1400-20		 9274-4100 9275-4100 1400 100
 14MGT-1568-20
 PCV-14MGTV-1568-20		 9274-4112 9275-4112 1568 112
 14MGT-1610-20
 PCV-14MGTV-1610-20		 9274-4115 9275-4115 1610 115
 14MGT-1750-20
 PCV-14MGTV-1750-20		 9274-4125 9275-4125 1750 125
 14MGT-1890-20
 PCV-14MGTV-1890-20		 9274-4135 9275-4135 1890 135
 14MGT-1960-20
 PCV-14MGTV-1960-20		 9274-4140 9275-4140 1960 140
 14MGT-2100-20
 PCV-14MGTV-2100-20		 9274-4150 9275-4150 2100 150
 14MGT-2240-20
 PCV-14MGTV-2240-20		 9274-4160 9275-4160 2240 160
 14MGT-2310-20
 PCV-14MGTV-2310-20		 9274-4165 9275-4165 2310 165
 14MGT-2380-20
 PCV-14MGTV-2380-20		 9274-4170 9275-4170 2380 170
 14MGT-2450-20
 PCV-14MGTV-2450-20		 9274-4175 9275-4175 2450 175
 14MGT-2520-20
 PCV-14MGTV-2520-20		 9274-4180 9275-4180 2520 180
 14MGT-2590-20
 PCV-14MGTV-2590-20		 9274-4185 9275-4185 2590 185
 14MGT-2660-20
 PCV-14MGTV-2660-20		 9274-4190 9275-4190 2660 190
 14MGT-2800-20
 PCV-14MGTV-2800-20		 9274-4200 9275-4200 2800 200
 14MGT-3136-20
 PCV-14MGTV-3136-20		 9274-4224 9275-4224 3136 224
 14MGT-3304-20
 PCV-14MGTV-3304-20		 9274-4236 9275-4236 3304 236
 14MGT-3360-20
 PCV-14MGTV-3360-20		 9274-4240 9275-4240 3360 240
 14MGT-3500-20
 PCV-14MGTV-3500-20		 9274-4250 9275-4250 3500 250
 14MGT-3850-20
 PCV-14MGTV-3850-20		 9274-4275 9275-4275 3850 275
 14MGT-3920-20
 PCV-14MGTV-3920-20		 9274-4280 9275-4280 3920 280
 14MGT-4326-20
 PCV-14MGTV-4326-20		 9274-4309 9275-4309 4326 309
 14MGT-4410-20
 PCV-14MGTV-4410-20		 9274-4315 9275-4315 4410 315



Профіль зуба 14MGT, ширина 37 мм

 маркування артикул
 Poly Chain
 GT Carbon		 артикул
 Poly Chain
 aramid		 довжина,
 мм		 зубці,
 Z
 14MGT-994-37
 PCV-14MGTV-994-37		 9274-5071 9275-5071 994 71
 14MGT-1120-37
 PCV-14MGTV-1120-37		 9274-5080 9275-5080 1120 80
 14MGT-1190-37
 PCV-14MGTV-1190-37		 9274-5085 9275-5085 1190 85
 14MGT-1260-37
 PCV-14MGTV-1260-37		 9274-5090 9275-5090 1260 90
 14MGT-1400-37
 PCV-14MGTV-1400-37		 9274-5100 9275-5100 1400 100
 14MGT-1568-37
 PCV-14MGTV-1568-37		 9274-5112 9275-5112 1568 112
 14MGT-1610-37
 PCV-14MGTV-1610-37		 9274-5115 9275-5115 1610 115
 14MGT-1750-37
 PCV-14MGTV-1750-37		 9274-5125 9275-5125 1750 125
 14MGT-1890-37
 PCV-14MGTV-1890-37		 9274-5135 9275-5135 1890 135
 14MGT-1960-37
 PCV-14MGTV-1960-37		 9274-5140 9275-5140 1960 140
 14MGT-2100-37
 PCV-14MGTV-2100-37		 9274-5150 9275-5150 2100 150
 14MGT-2240-37
 PCV-14MGTV-2240-37		 9274-5160 9275-5160 2240 160
 14MGT-2310-37
 PCV-14MGTV-2310-37		 9274-5165 9275-5165 2310 165
 14MGT-2380-37
 PCV-14MGTV-2380-37		 9274-5170 9275-5170 2380 170
 14MGT-2450-37
 PCV-14MGTV-2450-37		 9274-5175 9275-5175 2450 175
 14MGT-2520-37
 PCV-14MGTV-2520-37		 9274-5180 9275-5180 2520 180
 14MGT-2590-37
 PCV-14MGTV-2590-37		 9274-5185 9275-5185 2590 185
 14MGT-2660-37
 PCV-14MGTV-2660-37		 9274-5190 9275-5190 2660 190
 14MGT-2800-37
 PCV-14MGTV-2800-37		 9274-5200 9275-5200 2800 200
 14MGT-3136-37
 PCV-14MGTV-3136-37		 9274-5224 9275-5224 3136 224
 14MGT-3304-37
 PCV-14MGTV-3304-37		 9274-5236 9275-5236 3304 236
 14MGT-3360-37
 PCV-14MGTV-3360-37		 9274-5240 9275-5240 3360 240
 14MGT-3500-37
 PCV-14MGTV-3500-37		 9274-5250 9275-5250 3500 250
 14MGT-3850-37
 PCV-14MGTV-3850-37		 9274-5275 9275-5275 3850 275
 14MGT-3920-37
 PCV-14MGTV-3920-37		 9274-5280 9275-5280 3920 280
 14MGT-4326-37
 PCV-14MGTV-4326-37		 9274-5309 9275-5309 4326 309
 14MGT-4410-37
 PCV-14MGTV-4410-37		 9274-5315 9275-5315 4410 315

Зубчасті паси Poly Chain мають дуже високі експлуатаційні характеристики, але одночасно мають і недоліки. Завляки набору цих хаактеристик пасові передачі можуть заміняти ланцюгові передачі та редуктори. В процесі проектування механізмів слід враховувати всі аспекти:
Переваги:
- Зубчасто-пасова передача має плавний хід
- пасова передача не потребує змащення, тому робоче місце чисте та на мастило не наліпає бруд
- Зубчасті паси легкі, мають низтку інерцію та широкий діапазон робочої швидкості.
- при руйнуванні паса всі інші частини механізма лишаються цілими.
Недоліки:
- обмежене передаточне відношення
- обмежена робоча температура
- необхіжно чітко витримувати міжвісьову відстань
- обмежена кількість довжин пасів
- неможливо відремонтувати пас


На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчасьтх пасів, шківів, монтажних втулок та натяжних пристроїв. Звертайтесь до наших інженерів і ви можете замовити розрахунок редукторних механізмів на зубчастих пасах, розрахунок ланцюжних приводів, підбір мотор-редукторів та пружних муфт для з'єднання валів за технічним завданням.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua



pdf каталог редукторов





Зубчатый ремень Gates
Polychain GT2 Carbon
Зубчатый ремень		Зубчатый ремень Gates
Polychain Carbon Volt
PolyChain Carbon Vollt ремень		Каталог зубчатых шкивов
Poly Chain GT
зубчатый шкив 8mgt 14mgt
