УкраїнськаЦиліндричні зубчасті колеса Sati
Циліндричні прямозубі зубчасті колеса (шестерні) Sati, Італія.
Шестерні виготовлені з сталі С45, можуть використовуватись для побудування відкритих механічних передач та саморобних редукторів. Також, прямозубі шестерні використовують в парі з зубчастими рейками. Профіль зуба евольвентний, кут зачеплення α=20°.

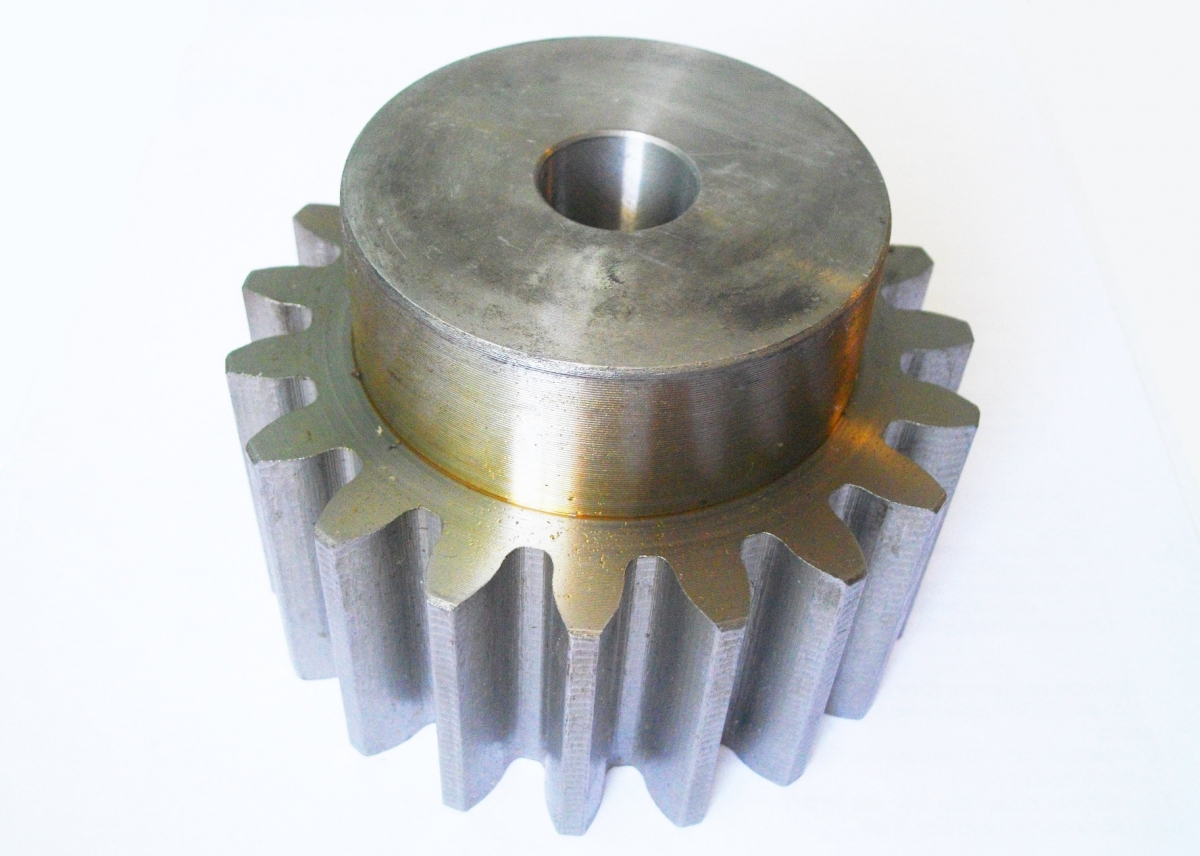

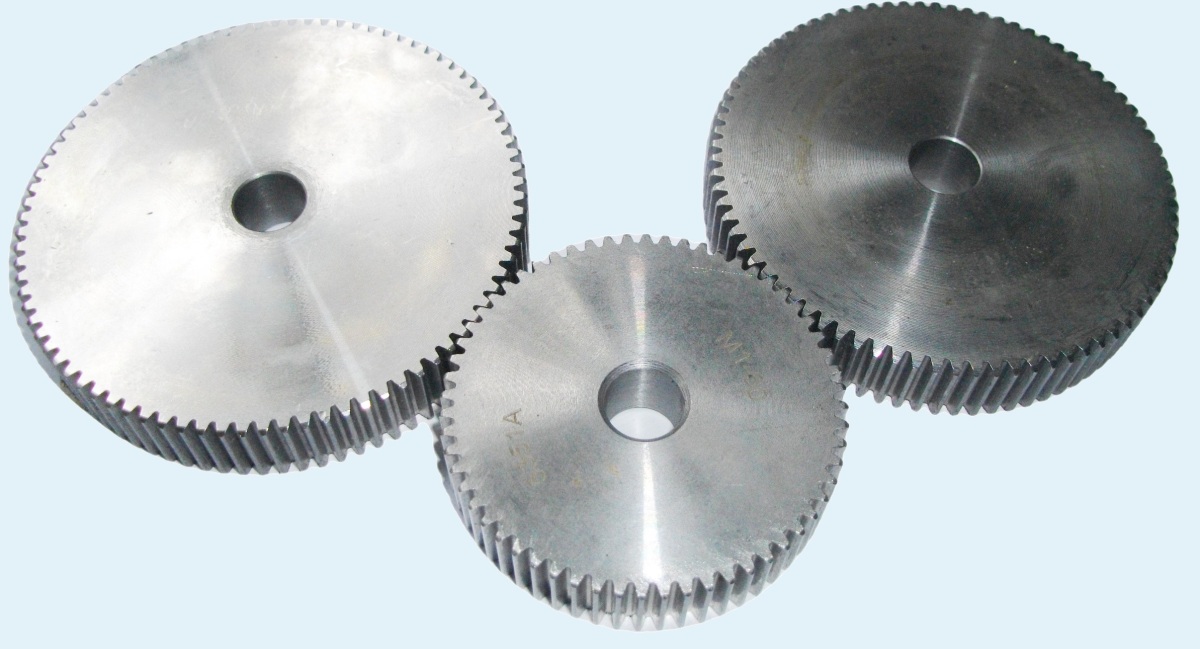

В залежності від кількості зубів прямозубі зубчасті колеса Саті можуть виготовлятися зі ступицею або без ступиці. Детальну інформацію ви зможете знайти в каталозі.

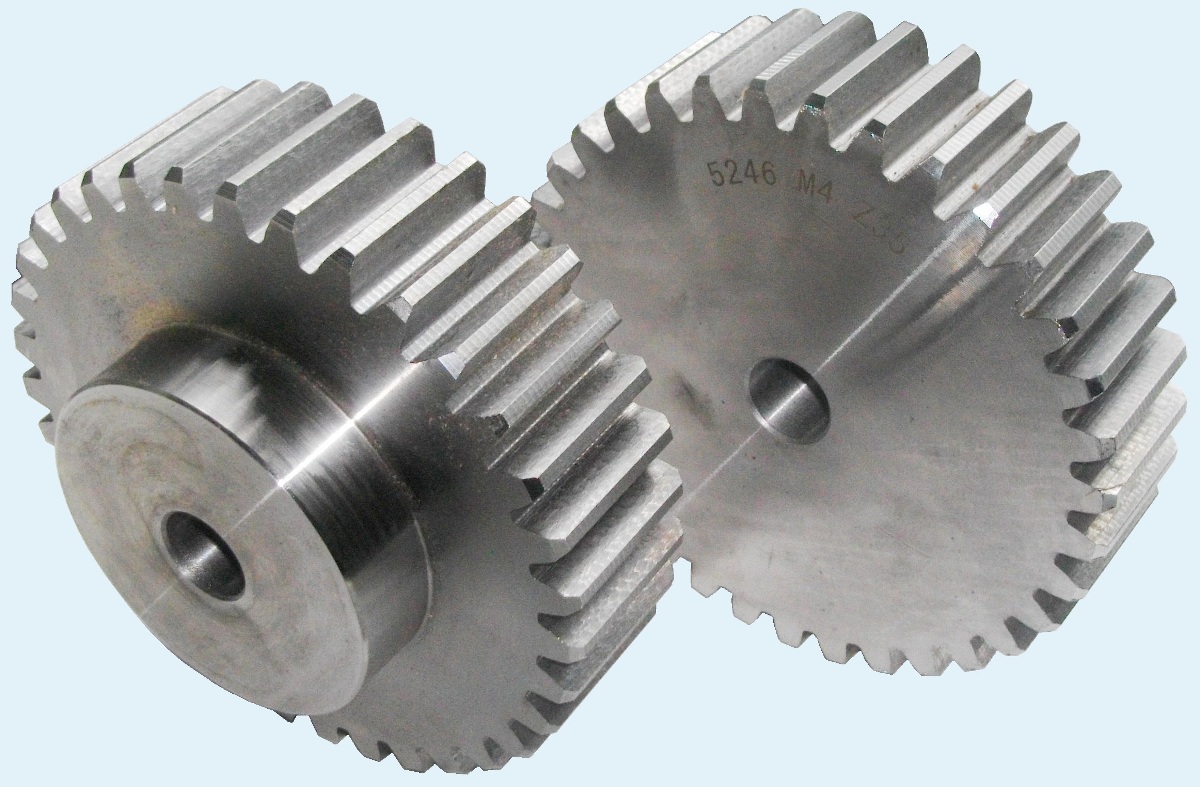

Характеристики, розміри та маркуваня прямозубих шестерен з модулем m=4 мм
| зубці | dp | de | маркування | ||
| мм | мм | зі ступицею | загартована | без ступиці | |
| M4 Z12 | 48,0 | 56,0 | PM 31012 | PM 31T12 | |
| M4 Z13 | 52,0 | 60,0 | PM 31013 | ||
| M4 Z14 | 56,0 | 64.0 | PM 31014 | ||
| M4 Z15 | 60,0 | 68,0 | PM 31015 | PM 31T15 | |
| M4 Z16 | 64,0 | 72,0 | PM 31016 | ||
| M4 Z17 | 68,0 | 76,0 | PM 31017 | ||
| M4 Z18 | 72,0 | 80,0 | PM 34018 | PM 31T18 | |
| M4 Z19 | 76,0 | 84,0 | PM 31019 | ||
| M4 Z20 | 80,0 | 88,0 | PM 34020 | PM 31T20 | |
| M4 Z21 | 84,0 | 92,0 | PM 31021 | ||
| M4 Z22 | 88,0 | 96,0 | PM 31022 | ||
| M4 Z23 | 92,0 | 100,0 | PM 34023 | ||
| M4 Z24 | 96,0 | 104,0 | PM 34024 | PM 31T24 | |
| M4 Z25 | 100,0 | 108,0 | PM 34025 | PM 31T25 | |
| M4 Z26 | 104,0 | 112,0 | PM 31026 | ||
| M4 Z27 | 108,0 | 116,0 | PM 31027 | ||
| M4 Z28 | 112,0 | 120,0 | PM 31028 | ||
| M4 Z29 | 116,0 | 124,0 | PM 31029 | ||
| M4 Z30 | 120,0 | 128,0 | PM 31030 | PM 31T30 | |
| M4 Z31 | 124,0 | 132,0 | PM 31031 | ||
| M4 Z32 | 128.0 | 136.0 | PM 31032 | ||
| M4 Z33 | 132,0 | 140,0 | PM 31033 | ||
| M4 Z34 | 136,0 | 144,0 | PM 31034 | ||
| M4 Z35 | 140,0 | 148,0 | PM 31035 | ||
| M4 Z36 | 144,0 | 152,0 | PM 31036 | PM 31T36 | |
| M4 Z37 | 148,0 | 156,0 | PM 31037 | ||
| M4 Z38 | 152.0 | 160.0 | PM 31038 | CM 31038 | |
| M4 Z39 | 156,0 | 164,0 | PM 31039 | ||
| M4 Z40 | 160,0 | 168,0 | PM 34040 | CM 31040 | |
| M4 Z45 | 180,0 | 188,0 | PM 31045 | CM 31045 | |
| M4 Z48 | 192,0 | 200,0 | PM 31048 | CM 31048 | |
| M4 Z50 | 200,0 | 208,0 | PM 31050 | CM 31050 | |
| M4 Z52 | 208,0 | 216,0 | CM 31052 | ||
| M4 Z55 | 220,0 | 228,0 | CM 31055 | ||
| M4 Z57 | 228,0 | 236,0 | CM 31057 | ||
| M4 Z60 | 240,0 | 248,0 | PM 31060 | CM 31060 | |
| M4 Z65 | 260,0 | 268,0 | PM 31065 | CM 31065 | |
| M4 Z70 | 280,0 | 288,0 | CM 31070 | ||
| M4 Z75 | 300,0 | 308,0 | CM 31075 | ||
| M4 Z76 | 304,0 | 312,0 | CM 31076 | ||
| M4 Z80 | 320,0 | 328,0 | CM 31080 | ||
| M4 Z85 | 340,0 | 348,0 | CM 31085 | ||
| M4 Z90 | 360,0 | 368,0 | CM 31090 | ||
| M4 Z95 | 380,0 | 388,0 | CM 31095 | ||
| M4 Z100 | 400,0 | 408,0 | CM 31100 | ||
| M4 Z110 | 440,0 | 448,0 | CM 31110 | ||
| M4 Z114 | 456,0 | 464,0 | CM 31114 | ||

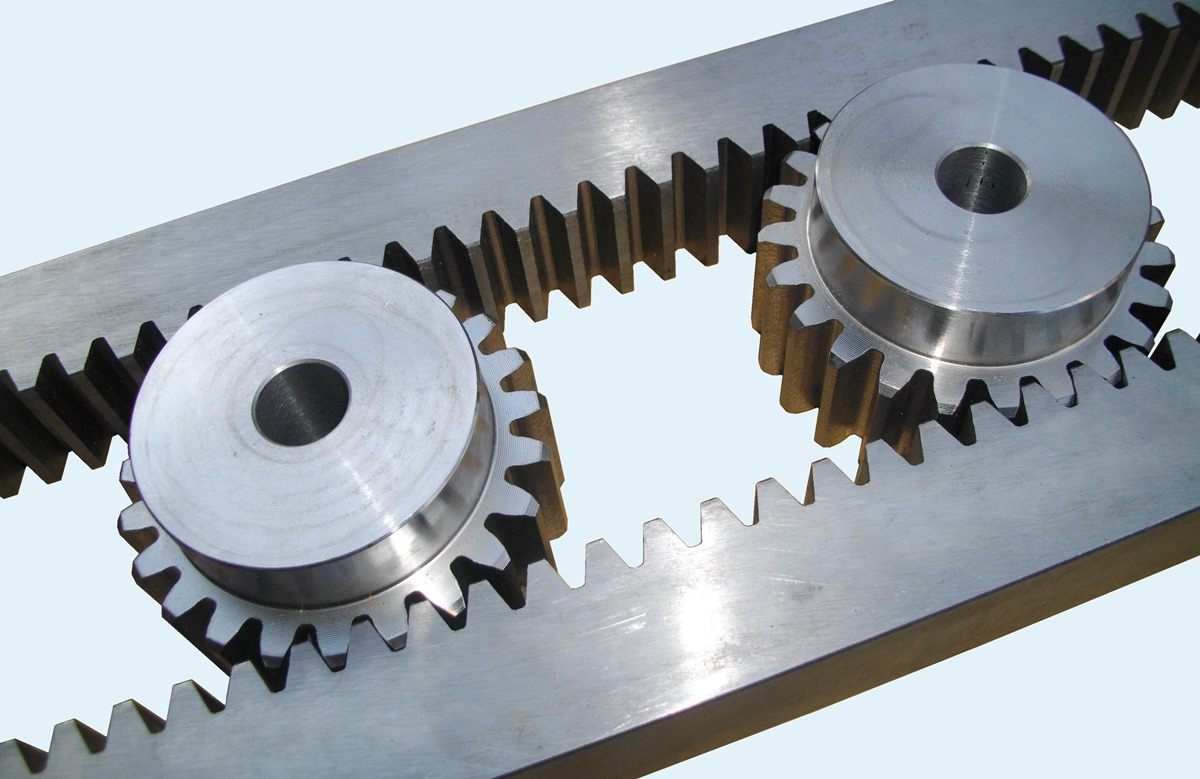

Зубчасті прямозубі колеса широко використовуються разом з зубчастими рейками
Характеристики, розміри та маркуваня прямозубих шестерен з модулем m=5 мм
| зубці | dp | de | маркування | ||
| мм | мм | зі ступицею | загартована | без ступиці | |
| M5 Z12 | 60,0 | 70,0 | PM 32012 | PM 32T12 | |
| M5 Z13 | 65,0 | 75,0 | PM 32013 | ||
| M5 Z14 | 70,0 | 80,0 | PM 32014 | ||
| M5 Z15 | 75,0 | 85,0 | PM 32015 | PM 32T15 | |
| M5 Z16 | 80,0 | 90,0 | PM 32016 | ||
| M5 Z17 | 85,0 | 95,0 | PM 32017 | ||
| M5 Z18 | 90,0 | 100,0 | PM 32018 | PM 32T18 | |
| M5 Z19 | 95,0 | 105,0 | PM 32019 | ||
| M5 Z20 | 100,0 | 110,0 | PM 32020 | PM 32T20 | |
| M5 Z21 | 105,0 | 115,0 | PM 32021 | ||
| M5 Z22 | 110,0 | 120,0 | PM 32022 | ||
| M5 Z23 | 115,0 | 125,0 | PM 32023 | ||
| M5 Z24 | 120,0 | 130,0 | PM 32024 | PM 32T24 | |
| M5 Z25 | 125,0 | 135,0 | PM 32025 | PM 32T25 | |
| M5 Z26 | 130,0 | 140,0 | PM 32026 | ||
| M5 Z27 | 135,0 | 145,0 | PM 32027 | ||
| M5 Z28 | 140,0 | 150,0 | PM 32028 | ||
| M5 Z29 | 145,0 | 155,0 | PM 32029 | ||
| M5 Z30 | 150,0 | 160,0 | PM 32030 | PM 32T30 | |
| M5 Z32 | 160,0 | 170,0 | PM 32032 | CM 32032 | |
| M5 Z35 | 175,0 | 185,0 | CM 32035 | ||
| M5 Z36 | 180,0 | 190,0 | PM 32036 | ||
| M5 Z38 | 190,0 | 200,0 | PM 32038 | CM 32038 | |
| M5 Z40 | 200,0 | 210,0 | PM 32040 | CM 32040 | |
| M5 Z42 | 210,0 | 220,0 | PM 32042 | ||
| M5 Z45 | 225.5 | 235.0 | CM 32045 | ||
| M5 Z48 | 240.0 | 250.0 | CM 32048 | ||
| M5 Z50 | 250.0 | 260.0 | CM 32050 | ||
| M5 Z55 | 275,0 | 285,0 | PM 32055 | CM 32055 | |
| M5 Z57 | 285.0 | 295.0 | CM 32057 | ||
| M5 Z60 | 300,0 | 310,0 | PM 32060 | CM 32060 | |
| M5 Z65 | 325.0 | 335.0 | CM 32065 | ||
| M5 Z70 | 350.0 | 360.0 | CM 32070 | ||
| M5 Z75 | 375.0 | 385.0 | CM 32075 | ||
| M5 Z76 | 380.0 | 390.0 | CM 32076 | ||
| M5 Z80 | 400.0 | 410.0 | CM 32080 | ||
| M5 Z85 | 425.0 | 435.0 | CM 32085 | ||
| M5 Z90 | 450.0 | 460.0 | CM 32090 | ||
| M5 Z95 | 475.0 | 485.0 | CM 32095 | ||
| M5 Z100 | 500.0 | 510.0 | CM 32100 | ||
| M5 Z110 | 550.0 | 560.0 | CM 32110 | ||
| M5 Z114 | 570.0 | 580.0 | CM 32114 | ||

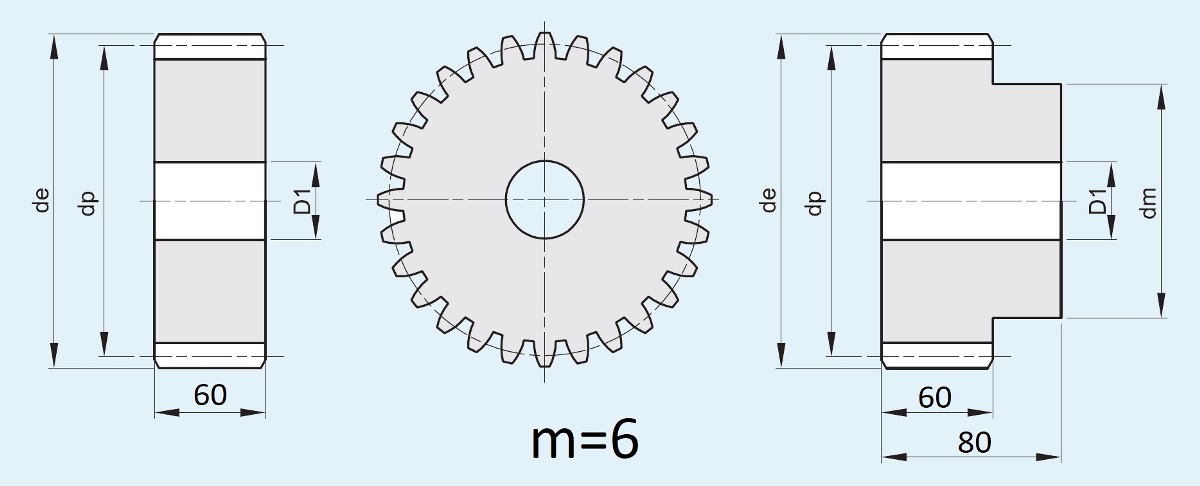

Характеристики, розміри та маркуваня прямозубих шестерен з модулем m=6 мм
| Z | dp | de | маркування | ||
| зі ступицею | загартована | без ступиці | |||
| 12 | 72,0 | 84,0 | PM 34012 | PM 34T12 | |
| 14 | 84,0 | 96.0 | PM 34014 | ||
| 15 | 90,0 | 102,0 | PM 34015 | PM 34T15 | |
| 16 | 96,0 | 108,0 | PM 34016 | PM 34T16 | |
| 18 | 108,0 | 120,0 | PM 34018 | PM 34T18 | |
| 20 | 120,0 | 132,0 | PM 34020 | PM 34T20 | |
| 23 | 138,0 | 150,0 | PM 34023 | ||
| 24 | 144,0 | 156,0 | PM 34024 | PM 34T24 | |
| 25 | 150,0 | 162,0 | PM 34025 | PM 34T25 | |
| 30 | 180,0 | 192,0 | PM 34030 | CM 34030 | |
| 32 | 192.0 | 204.0 | CM 34032 | ||
| 38 | 228.0 | 240.0 | CM 34038 | ||
| 40 | 240,0 | 252,0 | PM 34040 | CM 34040 | |
Модуль стандартних зубчастих колес, які ви можете придбати, складає: 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0;
Також ви зможете придбати конічні прямозубі шестерні, електродвигуни, безшпоночні муфти та інші комплектуючі механічного обладнання. Інженери нашої компанії зможуть надати вам технічні консультації та допомогу у розрахунках пасових передач, ланцюгових передач, підборі гідромуфт та пружних муфт.
На сторінках нашого сайта ви можете завантажити PDF-каталоги та допоміжну технічну інформацію.
Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог прямозубих зубчастих  | Повний каталог Sati. Шківи, зірочки, ланцюги, муфти  | |
