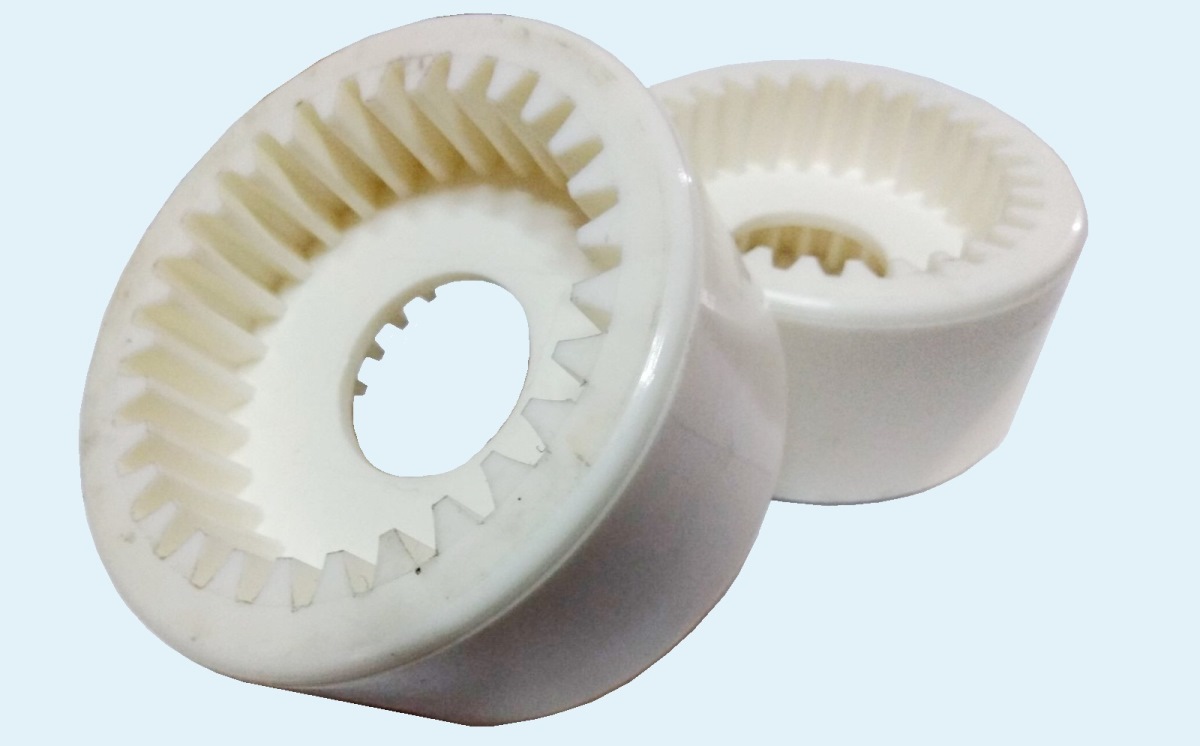

Зубчаста муфта з пластиковим еластичним елементом Radicon Nylicon
Конструкція муфти дуже проста і має дві суттєві переваги:
- При зношуванні / руйнуванні еластичного елементу муфти всі інші елементи приводу лишаються неушкоджені.
- При роботі муфти Nylicon не відбувається нагрів елементів муфти та не буває іскріння, тож, вона може працювати у вибухонебезпечному середовищі
За своєю конструкцією та принципом дії зубчаста муфта Rdicon Nylicon подыбна до металевих зубчастих муфт МЗ та поліамідних зубчастих муфт Sati.
Розміри та маркування пластикових зубчастих муфт Radicon nylicon
типораомір муфты | маркування пластикової вставки | маркування ступиці метричної | маркування ступиці дюймової | B, mm | D, mm | Z |
Radicon nylicon size 1 | 32565-2-804 | 32462-2-001 32462-9-001 32462-2-002 Ø10 32462-2-003 Ø11 32462-2-004 Ø14 32462-2-005 Ø16 32462-2-006 Ø18 32462-2-007 Ø19 32462-2-008 Ø20 32462-2-009 Ø22 32462-2-010 Ø24 32462-2-011 Ø25 | 32462-2-012 32462-2-019 Ø 7/16" 32462-2-013 Ø 1/2" 32462-2-014 Ø 9/16" 32462-2-015 Ø 5/8" 32462-2-016 Ø 3/4" 32462-2-017, 32462-2-020 Ø 7/8" 32462-2-018 Ø 1" | 64 | 28 | 20 |
Radicon nylicon size 2 | 32565-2-802 | 32462-2-551 32462-9-551 32462-2-550 Ø16 32462-2-552 Ø18 32462-2-553 Ø19 32462-2-554 Ø20 32462-2-555 Ø22 32462-2-556 Ø24 32462-2-557 Ø25 32462-2-558 Ø28 32462-2-559 Ø30 32462-2-560 Ø32 32462-2-561 Ø35 32462-2-562 Ø38 | 32462-2-563 Ø 5/8" 32462-2-564 Ø 3/4" 32462-2-565, 32462-2-572 Ø 7/8" 32462-2-566 Ø 1" 32462-2-567, 32462-2-573 Ø 1-1/8" 32462-2-568, 32462-2-574 Ø 1-1/4" 32462-2-575 Ø 1-3/8" 32462-2-576 Ø 1-1/2" | 89 | 42 | 22 |
Radicon nylicon size 3 | 32565-2-803 | 32462-2-501 32462-9-501 32462-2-502 Ø28 32462-2-503 Ø30 32462-2-504 Ø32 32462-2-505 Ø35 32462-2-506 Ø38 32462-2-507 Ø40 32462-2-508 Ø42 32462-2-509 Ø45 32462-2-510 Ø48 32462-2-511 Ø50 32462-2-512 Ø55 | 32462-2-523, 32462-2-513 Ø 1-1/8" 32462-2-524, 32462-2-514 Ø 1-1/4" 32462-2-525, 32462-2-515 Ø 1-3/8" 32462-2-526, 32462-2-516 Ø 1-1/2" 32462-2-527, 32462-2-517 Ø 1-5/8" 32462-2-528, 32462-2-518 Ø 1-3/4" 32462-2-529 Ø 1-7/8" 32462-2-530, 32462-2-520 Ø 2" 32462-2-531 Ø 2-1/8" 32462-2-522 Ø 2-1/4" | 115 | 56 | 29 |
Для побудування редукторних механізмів для ремонту приводів ви можете придбати зі складу черв'ячні редуктори, електродвигуни асинхронні, електродвигуни з гальмом, гальмівні катушки та гальмівні диски, клинові посилені паси SPZ, SPA, SPB, SPC та шківи, які встановлюються на монтажних втулках. Зубчасті паси, двохсторонні зубчасті паси та шківи зубчастих шківів. Роликові ланцюги та зірочки для них.
На сторінках нашого сайту ви можете скачати PDF-каталоги та допоміжну технічну інформацію.
При необхідності підбору та розрахунку приводів ви можете звернутись до наших інженерів.
