Караданна муфта Elso широко використовується для з'єднання валів із великим кутом перегину. Достатньо широко муфта Гука може замінити еластичну муфту (але слід зауважити, що карданний шарнір має низькі демпфуючі властивості).

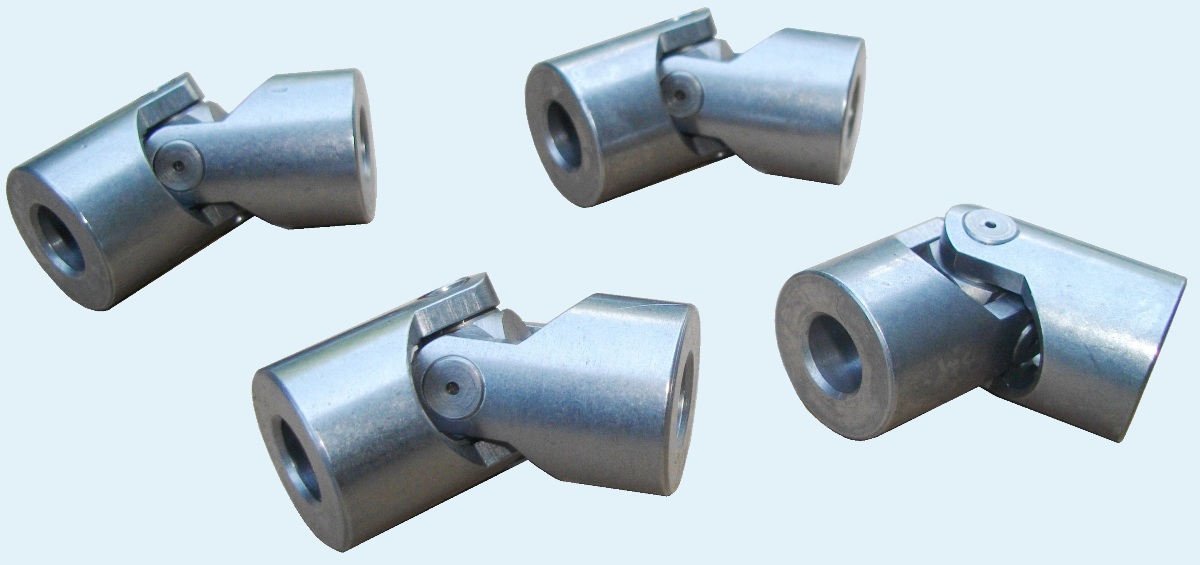

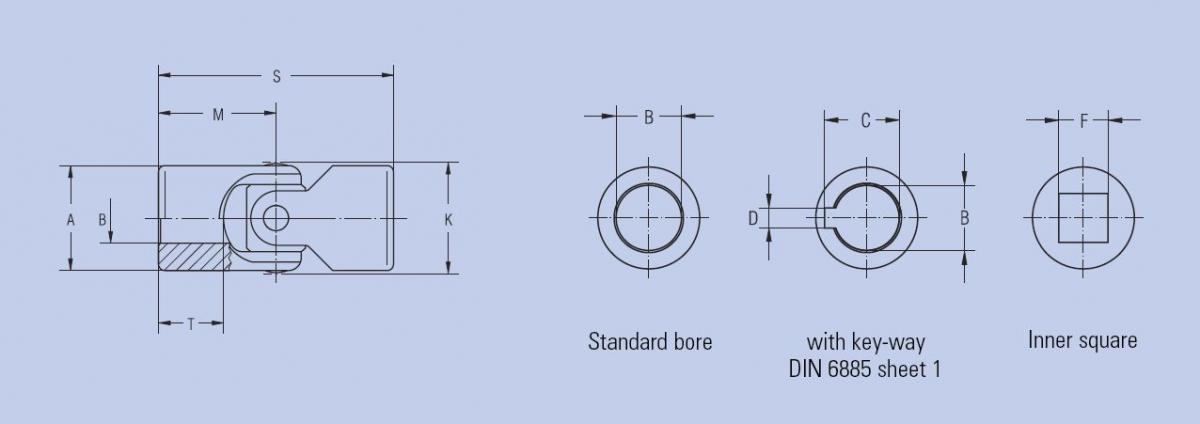

Одинарний карданний шарнір серії 0.700, відповідає DIN 808. В конструкції шарніра використані підшипники ковзання, максимальна робоча швидкість обертання - 1000 об/хв. Максимальний кут перегину 45º. Основні розміри:
посадочний отвір | А | В | К | S | T | Md max | |||
гладкий | зі шпонкою | квадратний | мм | мм | мм | мм | мм | Nm | |
Стандартна довжина | |||||||||
0.713.400 | 0.713.403 | 0.713.404 | 13 | 8 | 14 | 42 | 12 | 6 | |
0.716.400 | 0.716.403 | 0.716.404 | 16 | 10 | 17.5 | 52 | 15 | 8 | |
0.720.400 | 0.720.403 | 0.720.404 | 20 | 12 | 21.5 | 62 | 18 | 20 | |
0.725.400 | 0.725.403 | 0.725.404 | 25 | 16 | 26.5 | 74 | 22 | 30 | |
0.732.400 | 0.732.403 | 0.732.404 | 32 | 20 | 33.5 | 86 | 25 | 60 | |
0.740.400 | 0.740.403 | 0.740.404 | 40 | 25 | 42 | 108 | 32 | 160 | |
0.750.400 | 0.750.403 | 0.750.404 | 50 | 32 | 52.5 | 132 | 40 | 290 | |
0.763.400 | 0.763.403 | 0.763.404 | 63 | 40 | 65 | 166 | 50 | 450 | |
Котротка довжина | |||||||||
0.716.410 | 16 | 6 | 17.5 | 34 | 9 | 6 | |||
0.716.411 | 0.716.413 | 0.716.414 | 16 | 8 | 17.5 | 40 | 11 | 8 | |
0.720.410 | 0.720.413 | 0.720.414 | 20 | 10 | 21.5 | 48 | 13 | 20 | |
0.725.410 | 0.725.413 | 0.725.414 | 25 | 12 | 26.5 | 56 | 15 | 30 | |
0.732.410 | 0.732.413 | 0.732.414 | 32 | 16 | 33.5 | 68 | 19 | 60 | |
0.740.410 | 0.740.413 | 0.740.414 | 40 | 20 | 42 | 82 | 21 | 160 | |
0.750.410 | 0.750.413 | 0.750.414 | 50 | 25 | 52.5 | 105 | 28 | 290 | |
0.763.410 | 0.763.413 | 0.763.414 | 63 | 32 | 65 | 130 | 36 | 450 |

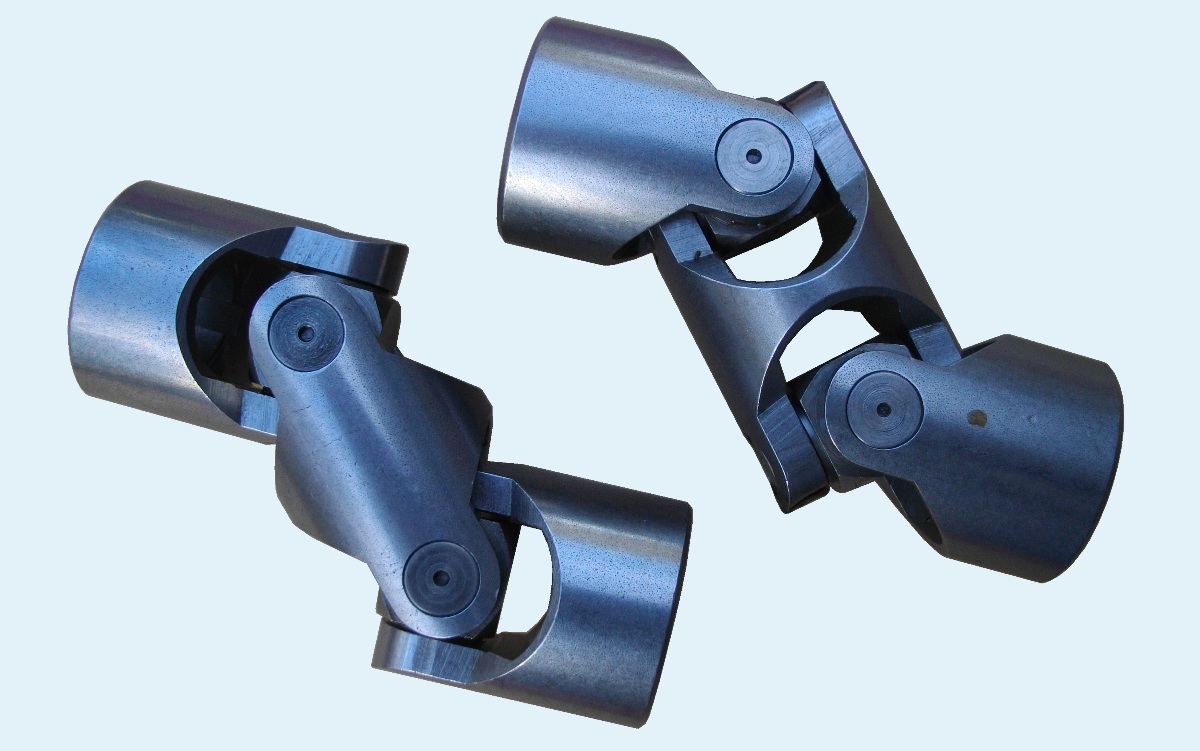

Подвыйний карданний шарнір використовується у випадках, коли потрібна більша гнучкість з'єднання, або коли того вимагають умови розташування валів.
За навантаженням та швидкістю роботи карданні шарніри мають декілька базових виконань - з шарніром ковзання (до 1000 об/хв), з голчастими підшипниками (до 4000 об/хв)

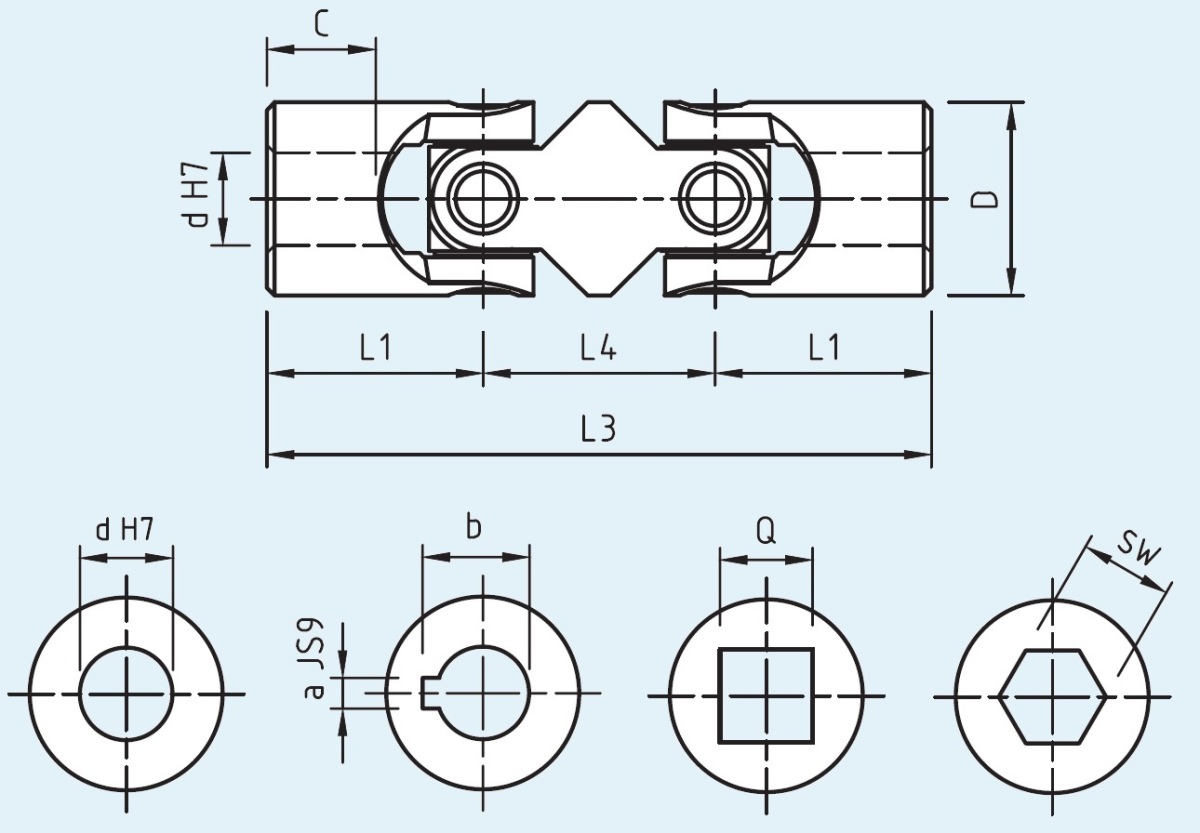

Основні розміри та маркування подвійних карданних шарнірів з підшипником ковзання (до 1000 об/хв) та отвором зі шпоночним пазом
маркування (гладкий отвір) | маркування (отвори зі шпоночними пазами) | d, мм | D, мм | L3, мм |
SG0D 0600 | SG0D 062C | 6 | 16 | 56 |
SG0D 0800 | SG0D 082C | 8 | 16 | 62 |
SG0D 1000 | SG0D 102C | 10 | 22 | 74 |
SG0D 1200 | SG0D 122C | 12 | 25 | 86 |
SG0D 1400 | SG0D 142C | 14 | 28 | 96 |
SG0D 1600 | SG0D 162C | 16 | 32 | 105 |
SG0D 1800 | SG0D 182C | 18 | 36 | 114 |
SG0D 2000 | SG0D 202C | 20 | 42 | 129 |
SG0D 2200 | SG0D 222C | 22 | 45 | 145 |
SG0D 2500 | SG0D 252C | 25 | 50 | 163 |
SG0D 3000 | SG0D 302C | 30 | 58 | 190 |
SG0D 3200 | SG0D 322C | 32 | 58 | 198 |
SG0D 3500 | SG0D 352C | 35 | 70 | 212 |
SG0D 4000 | SG0D 402C | 40 | 80 | 245 |
SG0D 5000 | SG0D 502C | 50 | 95 | 290 |
SGBD 1000 | SGBD 102C | 10 | 16 | 74 |
SGBD 1200 | SGBD 122C | 12 | 22 | 88 |
SGBD 1600 | SGBD 162C | 16 | 25 | 104 |
SGBD 2000 | SGBD 202C | 20 | 32 | 123 |
SGBD 2500 | SGBD 252C | 25 | 42 | 155 |
SGBD 3000 | SGBD 302C | 30 | 50 | 187 |
SGBD 4000 | SGBD 402C | 40 | 70 | 238 |

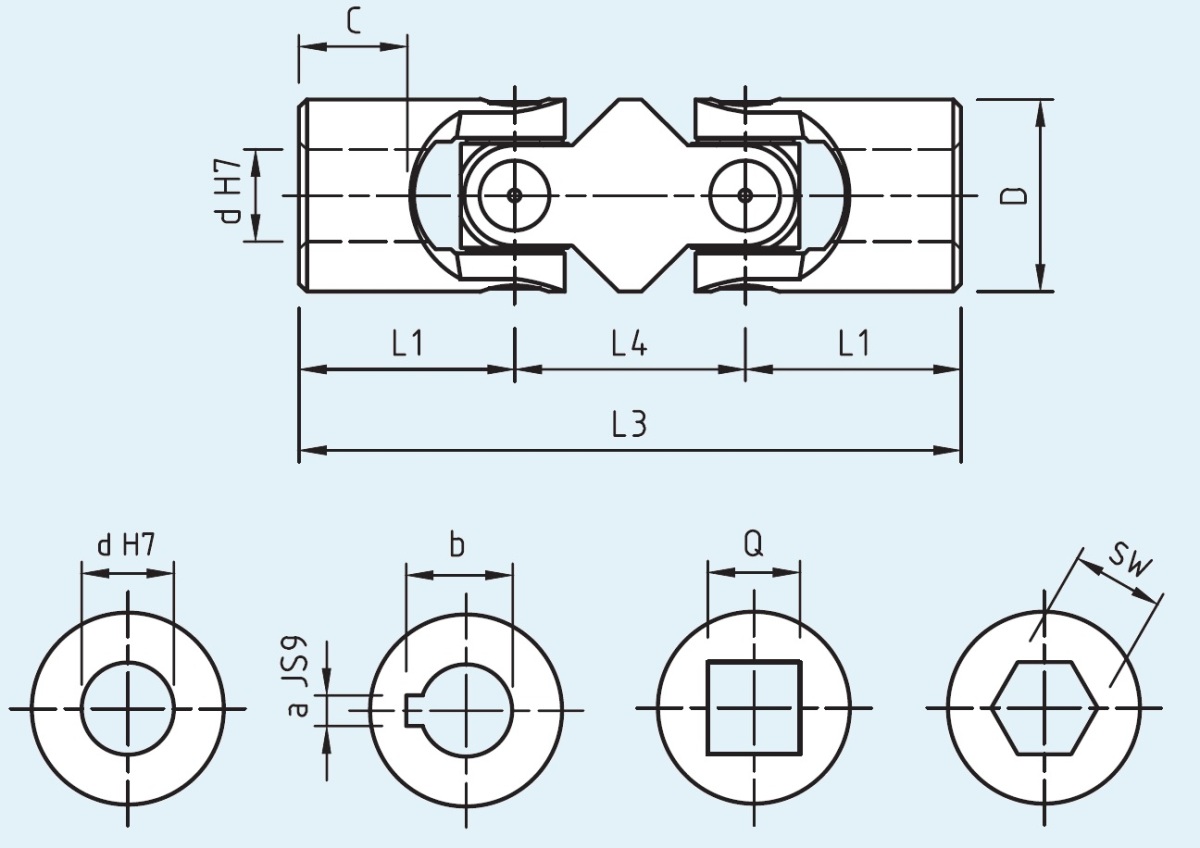

Основні розміри та маркування подвійних карданних шарнірів з голчастим підшипником (до 4000 об/хв) та отвором зі шпоночним пазом
маркування (гладкий отвір) | маркування (отвори зі шпоночними пазами) | d, мм | D, мм | L3, мм |
SH0D 1000 | SH0D 102C | 10 | 22 | 74 |
SH0D 1200 | SH0D 122C | 12 | 25 | 86 |
SH0D 1400 | SH0D 142C | 14 | 28 | 96 |
SH0D 1600 | SH0D 162C | 16 | 32 | 105 |
SH0D 1800 | SH0D 182C | 18 | 36 | 114 |
SH0D 2000 | SH0D 202C | 20 | 42 | 129 |
SH0D 2200 | SH0D 222C | 22 | 45 | 145 |
SH0D 2500 | SH0D 252C | 25 | 50 | 163 |
SH0D 3000 | SH0D 302C | 30 | 58 | 190 |
SH0D 3200 | SH0D 322C | 32 | 58 | 198 |
SH0D 3500 | SH0D 352C | 35 | 70 | 212 |
SH0D 4000 | SH0D 402C | 40 | 80 | 245 |
SH0D 5000 | SH0D 502C | 50 | 95 | 290 |
SHBD 1200 | SHBD 122C | 12 | 22 | 88 |
SHBD 1600 | SHBD 162C | 16 | 25 | 104 |
SHBD 2000 | SHBD 202C | 20 | 32 | 123 |
SHBD 2500 | SHBD 252C | 25 | 42 | 155 |
SHBD 3000 | SHBD 302C | 30 | 50 | 187 |
SHBD 4000 | SHBD 402C | 40 | 70 | 238 |
Готові запропонувати вам весь широкий асортимент карданних валів, хрестовин та карданних шарнірів Elso. Для побудування приводу ми також готові запропонувати вам електродвигуни, редуктори, ланцюги, зірочки, зубчасті паси та шківи, еластичні муфти, обгонні муфти, пластинчасті нержавіючі ланцюги.
На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір мотор-редукторів та еластичних муфт згідно з технічним завданням.
