З'єднувальні та перехідні ланки роликових ланцюгів

замок цепи

З'єднувальні та перехідні лануи для роликових ланцюгів.

Для з'єднання ланцюга та для збільшення його довжини рекомендуємо використовувати додаткові ланки до ланцюгів.

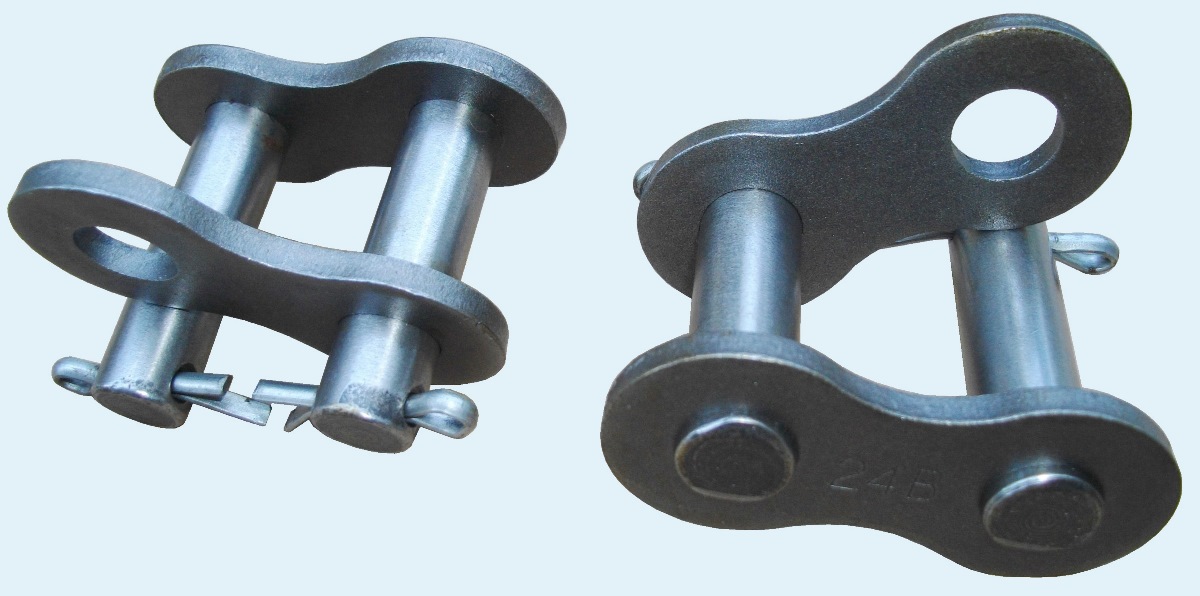

Замок до ланцюга

Однорядка з'єднувальна ланка до ланцюга

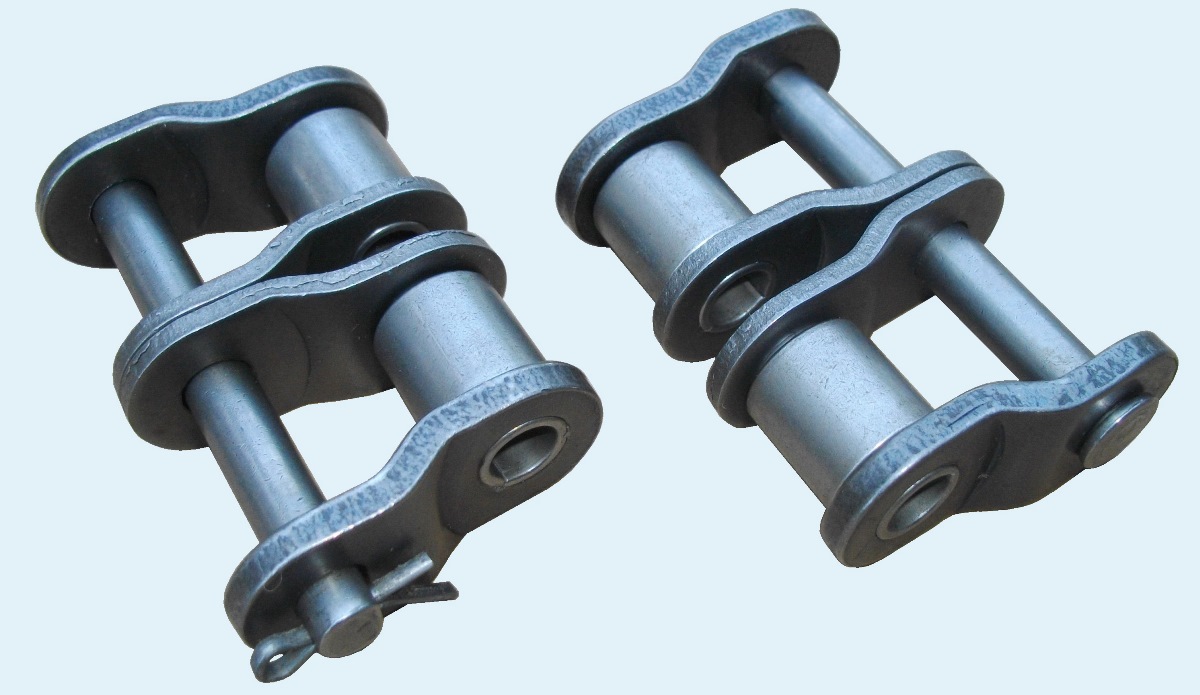

З'єднувальна двохрядна ланка

Двохрядна перехідна ланка до ланцюга

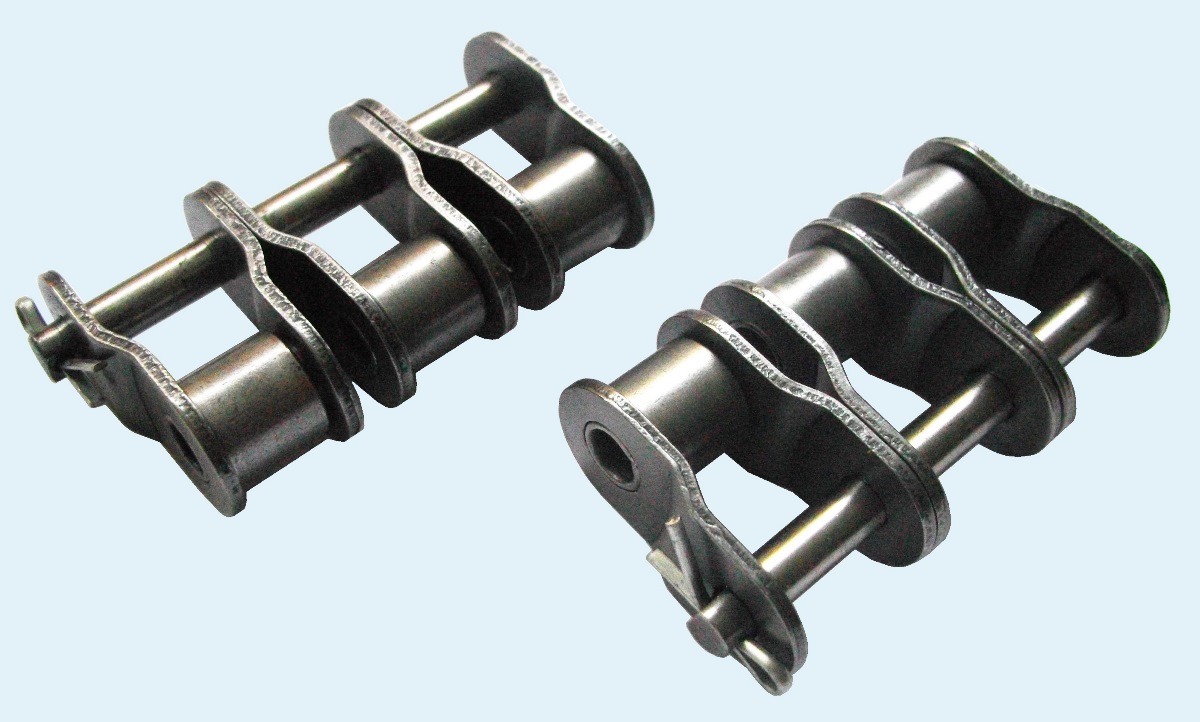

Трёхрядное переходное звено цепи

Трьохрядна перехідна ланка до ланцюга. Призначена для збільшення ланцюга на 1 крок.

Трьохрядна перехідна ланка ланцюга

Розміри та маркування трьохрядних перехідних ланок:

 марка P W Dp Dr S Tp B допоміжні артикули
 06B-3 OL 9.525 5.72 3.28 6.35 1.27 10.24 39.806B-3 O/L, 06B-3 O.L.,
 06B3F, 13/C321
 08B-3 OL 12.7 7.75 4.45 8.51 1.63 13.92 52.108B-3 O/L, 08B-3 O.L.,
 08B3F, 13/0326
 10B-3 OL 15.875 9.65 5.08 10.16 1.63 16.59 60.510B-3 O/L, 10B-3 O.L.,
 10B3F, 13/0336
 12B-3 OL 19.05 11.68 5.72 12.07 1.85 19.46 70.712B-3 O/L, 12B-3 O.L.,
 12B3F, 13/0340
 16B-3 OL 25.4 17.02 8.28 15.88 3.80 31.88 110.716B-3 O/L, 16B-3 O.L.,
 16B3F, 13/0347
 20B-3 OL 31.75 19.56 10.19 19.05 4.60 36.45 127.220B-3 O/L, 20B-3 O.L.,
 20B3F, 13/0352
 24B-3 OL 28.1 25.4 14.63 25.4 6.15 48.36 163.224B-3 O/L, 24B-3 O.L.,
 24B3F, 13/0357
 28B-3 OL 44.45 30.99 15.90 27.94 7.00 59.56 199.1028B-3 O/L, 28B-3 O.L.,
 28B3F, 13/0362
 32B-3 OL 50.8 30.99 17.81 29.21 7.00 58.55 198.832B-3 O/L, 32B-3 O.L.,
 32B3F, 13/0365
 40B-3 OL 63.5 38.1 22.89 39.37 8.50 72.29 246.440B-3 O/L, 40B-3 O.L.,
 40B3F, 13/0375
 48B-3 OL 76.2 45.72 29.24 48.26 12.00 91.21 302.648B-3 O/L, 48B-3 O.L.,
 48B3F, 13/0381

Как правило приводные роликовые цепи поставляются в коробках, отрезками по 5 метров. В комплекте всегда идёт соединительное звено, но иногда возникает необходимость в дополнительных звеньях, звёздочках, направляющих, натяжителях, и мы готовы их предложить.

соединительное звено цепи

Для ремонта оборудования и построения редукторных механизмов вы также сможете купить электродвигатели с тормозом и тормозные катушки к ним, червячные редукторы, зубчатые ремни и зубчатые шкивы, пластинчатые цепи, компактные мотор-редукторы MiniMotor, зубчатые рейки, цилиндрические и конические шестерни, шестерни для редукторов.
На нашем сайте вы найдёте каталоги в формате PDF и другую вспомогательную техническую информацию. Инженеры наших компаний помогут вам провести расчёты цепных и ременных передач.
