Зубчастий шків для зубчастого паса PolyChain 8M

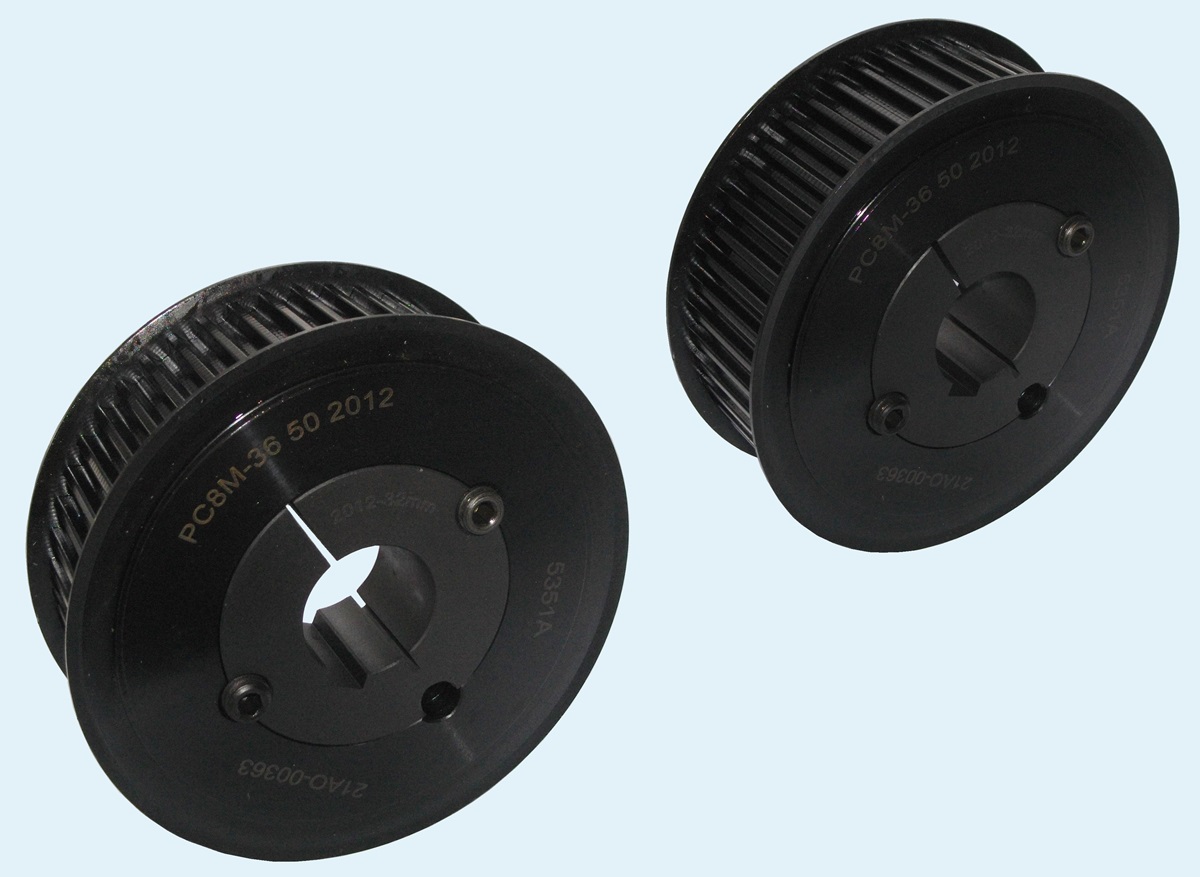

зубчасті шківи придбати в Україні

Зубчастий шків для паса Gates polyChain 8PCV

Зубчастий пас PolyChain має спеціальний оптимізований профіль зуба, який добре розмоділяє внутрішні напруження та чудово працює на високих швидкостях. Для роботи з такими пасами виготовляються спеціальні зубчасті шківи. Це дозволяє будувати зубчасто-пасові передачі в яких технічні характеристики пасі реалізуються на 100%. Власне, використання терміну PolyChain можна дослівно перекласти як "полімерний ланцюг", тобто пас з поліуретану, який за механічними характеристиками наближається до ланцюга. Тому, наприклад, в деяких сучасних мотоциклах, в якості приводу на колесо використовується саме зубчастий пас.

Шкив для зубчатого ремня

Разміри та маркування зубчастих шківів Gates PolyChain 8MGT, 8PCV, PC8M під ширину паса 21 мм

 маркировка Z Dp De дополнительный артикул
 TL PC8M-22S-21 22 56.02 54.42 8MPC-22S-21, 8M21022
 TL PC8M-25S-21 (TB 1108) 25 63.66 62.06 8MPC-25S-21-1108, 8MB21025
 TL PC8M-28S-21 (TB 1210) 28 71.30 69.70 8MPC-28S-21-1210, 8MB21028
 TL PC8M-30S-21 (TB 1210) 30 76.39 74.79 8MPC-30S-21-1210, 8MB21030
 TL PC8M-32S-21 (TB 1610) 32 81.49 79.89 8MPC-32S-21-1610, 8MB21032
 TL PC8M-34S-21 (TB 1610) 34 86.58 84.98 8MPC-34S-21-1610, 8MB21034
 TL PC8M-36S-21 (TB 1610) 36 91.67 90.07 8MPC-36S-21-1610, 8MB21036
 TL PC8M-38S-21 (TB 1610) 38 96.77 95.17 8MPC-38S-21-1610, 8MB21038
 TL PC8M-40S-21 (TB 1610) 40 101.86 100.26 8MPC-40S-21-1610, 8MB21040
 TL PC8M-45S-21 (TB 2012) 45 114.59 112.99 8MPC-45S-21-2012, 8MB21045
 TL PC8M-48S-21 (TB 2012) 48 122.23 120.63 8MPC-48S-21-2012, 8MB21048
 TL PC8M-50S-21 (TB 2012) 50 127.32 125.72 8MPC-50S-21-2012, 8MB21050
 TL PC8M-56S-21 (TB 2012) 56 142.60 141.00 8MPC-56S-21-2012, 8MB21056
 TL PC8M-60S-21 (TB 2517) 60 152.79 151.19 8MPC-60S-21-2517, 8MB21060
 TL PC8M-64S-21 (TB 2517) 64 162.97 161.37 8MPC-64S-21-2517, 8MB21064
 TL PC8M-75S-21 (TB 2517) 75 190.99 189.39 8MPC-75S-21-2517, 8MB21075
 TL PC8M-80S-21 (TB 2517) 80 203.72 202.12 8MPC-80S-21-2517, 8MB21080
 TL PC8M-90S-21 (TB 2517) 90 229.18 227.58 8MPC-90S-21-2517, 8MB21090
 TL PC8M-112S-21 (TB 2517) 112 285,21 283,61 8MPC-112S-21-2517, 8MB21112
 TL PC8M-140S-21 (TB 3020) 140 356,51 354,91 8MPC-140S-21-3020, 8MB21140

Разміри та маркування зубчастих шківів Gates PolyChain 8MGT, 8PCV, PC8M під ширину паса 36 мм

 маркировка Z Dp De дополнительный артикул
 TL PC8M-25S-36 25 62.06 62.06 8MPC-25S-36, 8M36025
 TL PC8M-28S-36 (TB 1210) 28 71.30 69.70 8MPC-28S-36-1210, 8MB36028
 TL PC8M-30S-36 (TB 1610) 30 76.39 74.79 8MPC-30S-36-1610, 8MB36030
 TL PC8M-32S-36 (TB 1610) 32 81.49 79.89 8MPC-32S-36-1610, 8MB36032
 TL PC8M-34S-36 (TB 1610) 34 86.58 84.98 8MPC-34S-36-1610, 8MB36034
 TL PC8M-36S-36 (TB 1610) 36 91.67 90.07 8MPC-36S-36-1610, 8MB36036
 TL PC8M-38S-36 (TB 1610) 38 96.77 95.17 8MPC-38S-36-1610, 8MB36038
 TL PC8M-40S-36 (TB 2012) 40 101.86 100.26 8MPC-40S-36-2012, 8MB36040
 TL PC8M-45S-36 (TB 2012) 45 114.59 112.99 8MPC-45S-36-2012, 8MB36045
 TL PC8M-48S-36 (TB 2012) 48 122.23 120.63 8MPC-48S-36-2012, 8MB36048
 TL PC8M-50S-36 (TB 2012) 50 127.32 125.72 8MPC-50S-36-2012, 8MB36050
 TL PC8M-56S-36 (TB 2517) 56 142.60 141.00 8MPC-56S-36-2517, 8MB36056
 TL PC8M-60S-36 (TB 2517) 60 152.79 151.19 8MPC-60S-36-2517, 8MB36060
 TL PC8M-64S-36 (TB 2517) 64 162.97 161.37 8MPC-64S-36-2517, 8MB36064
 TL PC8M-75S-36 (TB 3020) 75 190.99 189.39 8MPC-75S-36-3020, 8MB36075
 TL PC8M-80S-36 (TB 3020) 80 203.72 202.12 8MPC-80S-36-3020, 8MB36080
 TL PC8M-90S-36 (TB 3020) 90 229.18 227.58 8MPC-90S-36-3020, 8MB36090
 TL PC8M-112S-36 (TB 3020) 112 285,21 283,61 8MPC-112S-36-3020, 8MB36112
 TL PC8M-140S-36 (TB 3020) 140 356,51 354,91 8MPC-140S-36-3020, 8MB36140
 TL PC8M-168S-36 (TB 3525) 168 427,81 426,21 8MPC-168S-36-3525, 8MB36168
 TL PC8M-192S-36 (TB 3525) 192 488,92 487,32 8MPC-192S-36-3525, 8MB36192

купить зубчатый шкив

Разміри та маркування зубчастих шківів Gates PolyChain 8MGT, 8PCV, PC8M під ширину паса 62 мм

 маркування Z Dp De допоміжний артикул
 TL PC8M-30S-62 30 76.39 74.79 8MPC-30S-62, 8M62030
 TL PC8M-32S-62 32 81.49 79.89 8MPC-32S-62, 8M62032
 TL PC8M-34S-62 34 86.58 84.98 8MPC-34S-62, 8M62034
 TL PC8M-36S-62 36 91.67 90.07 8MPC-36S-62, 8M62036
 TL PC8M-38S-62 38 96.77 95.17 8MPC-38S-62, 8M62038
 TL PC8M-40S-62 (TB 2012) 40 101.86 100.26 8MPC-40S-62-2012, 8MB62040
 TL PC8M-45S-62 (TB 2012) 45 114.59 112.99 8MPC-45S-62-2012, 8MB62045
 TL PC8M-48S-62 (TB 2517) 48 122.23 120.63 8MPC-48S-62-2517, 8MB62048
 TL PC8M-50S-62 (TB 2517) 50 127.32 125.72 8MPC-50S-62-2517, 8MB62050
 TL PC8M-56S-62 (TB 2517) 56 142.60 141.00 8MPC-56S-62-2517, 8MB62056
 TL PC8M-60S-62 (TB 2517) 60 152.79 151.19 8MPC-60S-62-2517, 8MB62060
 TL PC8M-64S-62 (TB 2517) 64 162.97 161.37 8MPC-64S-62-2517, 8MB62064
 TL PC8M-75S-62 (TB 3020) 75 190.99 189.39 8MPC-75S-62-3020, 8MB62075
 TL PC8M-80S-62 (TB 3020) 80 203.72 202.12 8MPC-80S-62-3020, 8MB62080
 TL PC8M-90S-62 (TB 3020) 90 229.18 227.58 8MPC-90S-62-3020, 8MB62090
 TL PC8M-112S-62 (TB 3020) 112 285,21 283,61 8MPC-112S-62-3525, 8MB62112
 TL PC8M-140S-62 (TB 3525) 140 356,51 354,91 8MPC-140S-62-3525, 8MB62140
 TL PC8M-168S-62 (TB 3525) 168 427,81 426,21 8MPC-168S-62-3525, 8MB62168
 TL PC8M-192S-62 (TB 3525) 192 488,92 487,32 8MPC-192S-62-3525, 8MB62192

Зубчасті шківи Sati polychain мають широуий асортимент, високоякісні та надійні. Весь авортимент зубчастих шківів та монтажні втулки до них ви можете придбати в нас, як у оівційного представника Sati spa, Італія. Варто зауважити, що шківи PolyChain сумісні з пасами Bando KPS, Bando Ceptor-X, Optibelt DeltaChain, Conti Synchrochain, Dayco HT Power Carbon, Megadyne Megasync Titanium.

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих шківів, зубчастих пасів та допоміжну технічну інформацію. Кщо вам необхідна допомога в підборі комплектуючих приводу - електродвигунів, пружних муфт, карданних валів, ланцюгів, зірочок, редукторів - звертайтесь з технічним завданням до наших інженерів.




Михайло Павінов
інженер
(098) 083-58-09
