Зубчасті паси Brecoflex AТ3, AT5, AT8, AT10, AT20

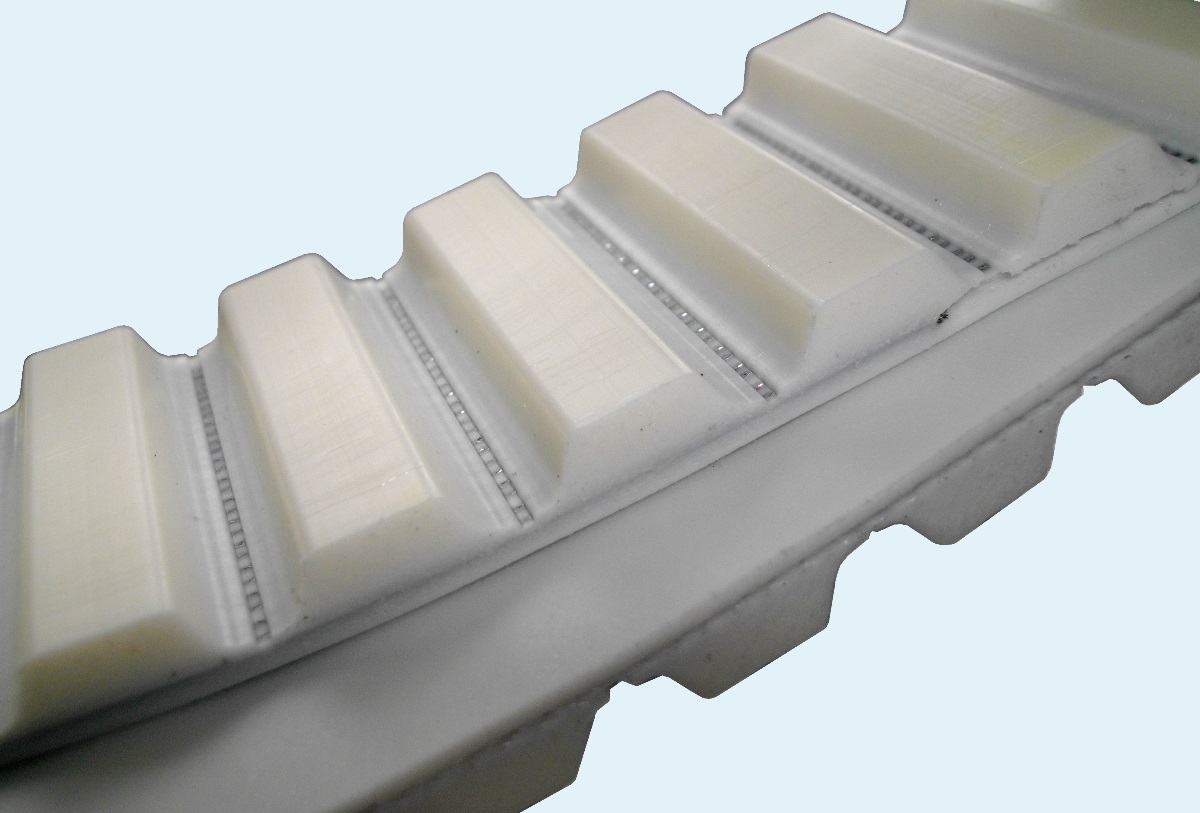

придбати зубчастий пас АТ20

Зубчастий пас Brecoflex (timing belt), поліуретановий з металевим кордом.



Зубчастий пас Breco АТ3, AT3 GEN III

зубчатый ремень Brecoflex

Розміри та маркування поліуретанових зубчастих пасів Brecoflex AT3

 типорозмір маркування
 Redflex GEN III		 Z
 AT3 150 SFX Synchroflex AT 3/150 gen III 50
 AT3 201 BFX Synchroflex AT 3/201 gen III 67
 AT3 252 SFX Synchroflex AT 3/252 gen III 84
 AT3 267 SFX Synchroflex AT 3/267 gen III 89
 AT3 270 SFX Synchroflex AT 3/270 gen III 90
 AT3 300 SFX Synchroflex AT 3/300 gen III 100
 AT3 351 SFX Synchroflex AT 3/351 gen III 117
 AT3 399 SFX Synchroflex AT 3/399 gen III 133
 AT3 417 SFX Synchroflex AT 3/417 gen III 139
 AT3 450 SFX Synchroflex AT 3/450 gen III 150
 AT3 501 SFX Synchroflex AT 3/501 gen III 167
 AT3 549 SFX Synchroflex AT 3/549 gen III 183
 AT3 600 SFX Synchroflex AT 3/600 gen III 200
 AT3 639 SFX Synchroflex AT 3/639 gen III 213
 AT3 720 BFX  240
 AT3 816 SFX Synchroflex AT 3/816 gen III 272
 AT3 819 BFX  273
 AT3 900 SFX Synchroflex AT 3/900 gen III 300
 AT3 918 BFX  306
 AT3 1011 SFX Synchroflex AT 3/1011 gen III 337
 AT3 1017 BFX  339
 AT3 1116 BFX  372
 AT3 1215 BFX  405
 AT3 1314 BFX  438
 AT3 1413 BFX  471
 AT3 1512 BFX  504
 AT3 1611 BFX  537
 AT3 1710 BFX  570

 Зубчатый ремень

Пас зубчастий Brecoflex АТ5, AT5 GEN III

зубчатый ремень Brecoflex

 Розміри та маркування поліуретанових зубчастих пасів Brecoflex AT5

 типорозмір маркування
 Redflex GEN III		 Z
 AT5 225 BFX Synchroflex AT 5/225 gen III 45
 AT5 255 BFX Synchroflex AT 5/255 gen III 49
 AT5 260 SFX Synchroflex AT 5/260 gen III 52
 AT5 280 BFX Synchroflex AT 5/280 gen III 56
 AT5 300 SFX Synchroflex AT 5/300 gen III 60
 AT5 305 BFX 61
 AT5 330 SFX Synchroflex AT 5/330 gen III 66
 AT5 340 BFX Synchroflex AT 5/340 gen III 68
 AT5 375 SFX Synchroflex AT 5/375 gen III 75
 AT5 390 BFX Synchroflex AT 5/390 gen III 78
 AT5 420 BFX Synchroflex AT 5/420 gen III 84
 AT5 450 SFX Synchroflex AT 5/450 gen III 90
 AT5 455 BFX Synchroflex AT 5/455 gen III 91
 AT5 480 SFX Synchroflex AT 5/480 gen III 96
 AT5 490 SFX Synchroflex AT 5/490 gen III 98
 AT5 500 BFX Synchroflex AT 5/500 gen III 100
 AT5 525 SFX Synchroflex AT 5/525 gen III 105
 AT5 545 BFX Synchroflex AT 5/545 gen III 109
 AT5 600 SFX Synchroflex AT 5/600 gen III 120
 AT5 610 BFX Synchroflex AT 5/610 gen III 122
 AT5 620 SFX Synchroflex AT 5/620 gen III 124
 AT5 630 SFX Synchroflex AT 5/630 gen III 126
 AT5 660 BFX Synchroflex AT 5/660 gen III 132
 AT5 670 SFX Synchroflex AT 5/670 gen III 134
 AT5 690 SFX Synchroflex AT 5/690 gen III 138
 AT5 710 SFX Synchroflex AT 5/710 gen III 142
 AT5 720 BFX Synchroflex AT 5/720 gen III 144
 AT5 750 SFX Synchroflex AT 5/750 gen III 150
 AT5 780 BFX Synchroflex AT 5/780 gen III 156
 AT5 825 SFX Synchroflex AT 5/825 gen III 165
 AT5 840 SFX  168
 AT5 855 SFX 171
 AT5 860 SFX Synchroflex AT 5/860 gen III 172
 AT5 875 BFX Synchroflex AT 5/875 gen III 175
 AT5 900 SFX Synchroflex AT 5/900 gen III 180
 AT5 920 SFX Synchroflex AT 5/920 gen III 184
 AT5 960 BFX 192
 AT5 975 SFX Synchroflex AT 5/975 gen III 195
 AT5 990 BFX 198
 AT5 1005 BFX 201
 AT5 1020 BFX 204
 AT5 1050 BFX Synchroflex AT 5/1050 gen III 210
 AT5 1075 BFX 215
 AT5 1100 BFX 220
 AT5 1125 BFX Synchroflex AT 5/1125 gen III 225
 AT5 1215 BFX 243
 AT5 1230 BFX Synchroflex AT 5/1230 gen III 246
 AT5 1380 BFX 276
 AT5 1400 BFX 280
 AT5 1500 BFX Synchroflex AT 5/1500 gen III 300
 AT5 1600 BFX 320
 AT5 1700 BFX 340
 AT5 1750 BFX Synchroflex AT 5/1750 gen III 350
 AT5 1800 BFX 360
 AT5 1900 BFX 380
 AT5 2000 BFX Synchroflex AT 5/2000 gen III 400
 AT5 2120 BFX 424
 AT5 2240 BFX 448
 AT5 2360 BFX 472
 AT5 2500 BFX 500
 AT5 2650 BFX 530
 AT5 2800 BFX 560
 AT5 3000 BFX 600
 AT5 3150 BFX 630
 AT5 3350 BFX 670
 AT5 3550 BFX 710
 AT5 3750 BFX 750
 AT5 3800 SFX Synchroflex AT 5/3800 gen III 760
 AT5 4000 BFX 800
 AT5 4250 BFX 850
 AT5 4500 BFX 900
 AT5 4750 BFX 950
 AT5 5000 BFX 1000
 AT5 5300 BFX 1060
 AT5 5600 BFX 1120
 AT5 6000 BFX 1200
 AT5 6300 BFX 1260
 AT5 6700 BFX 1340
 AT5 7100 BFX 1420
 AT5 7500 BFX 1500

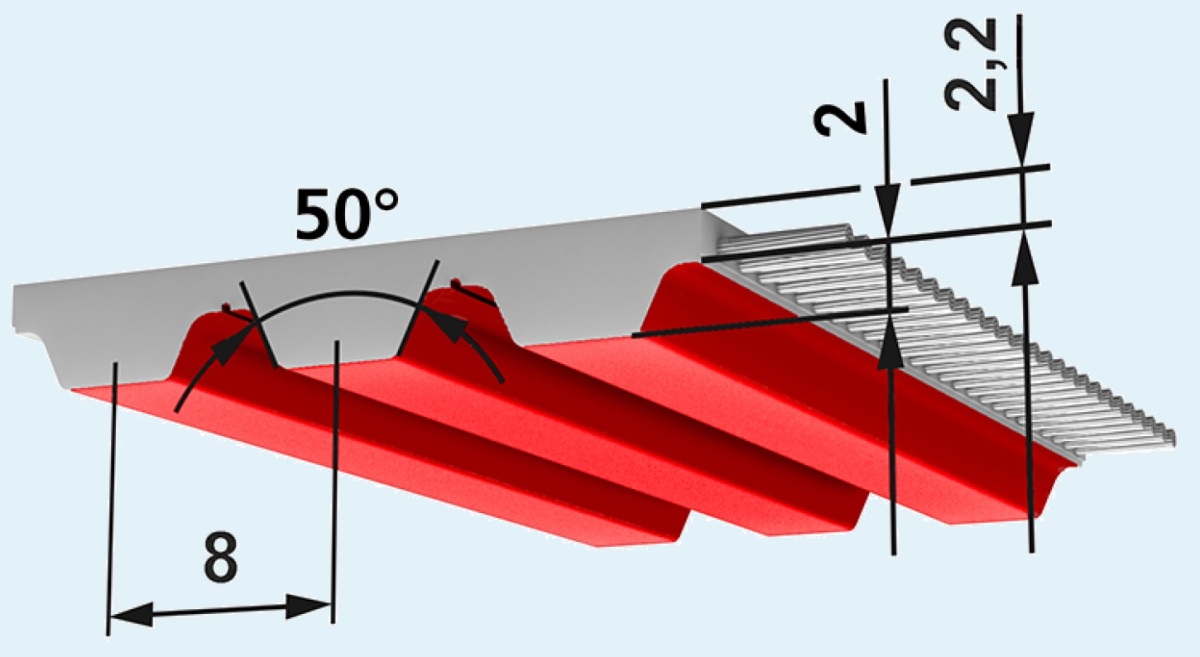

Пас зубчастий Brecoflex АТ8

timing belt

Optibelt alpha AT10

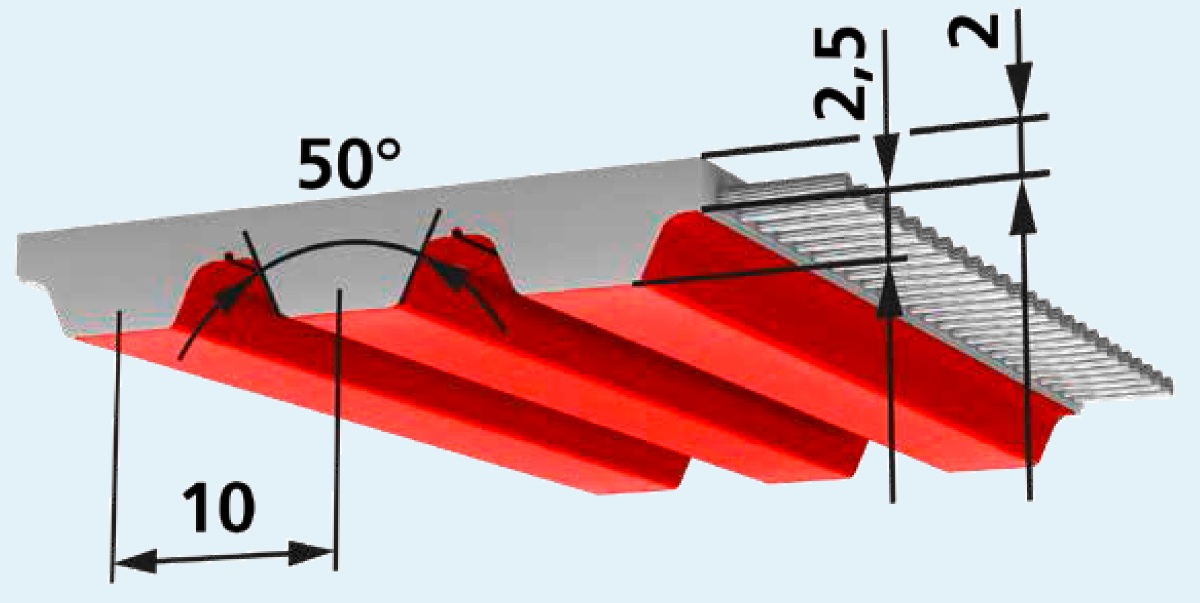

Пас зубчастий Brecoflex АТ10, AT10 GEN III

AT10 Brecoflex

Brecoflex (Synchroflex) АТ10. Металевий корд. Стандартна ширина 16, 25, 32, 50, 75, 100, 150 мм.

 типорозмір MOVE-series Gen III кількість
 зубів
 AT10 / 400 BFX  40
 AT10 / 500 BFX  Synchroflex AT 10/500 gen III 50
 AT10 / 530 BFX 53
 AT10 / 560 BFX Synchroflex AT 10/560 gen III 56
 AT10 / 580 BFX Synchroflex AT 10/580 gen III 58
 AT10 / 600 BFX Synchroflex AT 10/600 gen III 60
 AT10 / 610 BFX Synchroflex AT 10/610 gen III 61
 AT10 / 630 BFX 63
 AT10 / 660 BFX Synchroflex AT 10/660 gen III 66
 AT10 / 700 BFX Synchroflex AT 10/700 gen III 70
 AT10 / 720 BFX AT10 MOV / 720 BFX 72
 AT10 / 730 BFX AT10 MOV / 730 BFX Synchroflex AT 10/720 gen III 73
 AT10 / 780 BFX AT10 MOV / 780 BFX Synchroflex AT 10/780 gen III 78
 AT10 / 800 BFX Synchroflex AT 10/800 gen III 80
 AT10 / 810 BFX 81
 AT10 / 840 BFX AT10 MOV / 840 BFX Synchroflex AT 10/840 gen III 84
 AT10 / 850 BFX 85
 AT10 / 880 BFX Synchroflex AT 10/880 gen III 88
 AT10 / 890 BFX Synchroflex AT 10/890 gen III 89
 AT10 / 920 BFX AT10 MOV / 920 BFX Synchroflex AT 10/920 gen III 92
 AT10 / 960 BFX Synchroflex AT 10/960 gen III 96
 AT10 / 970 BFX 97
 AT10 / 980 BFX AT10 MOV / 980 BFX 98
 AT10 / 1000 BFX Synchroflex AT 10/1000 gen III 100
 AT10 / 1010 BFX Synchroflex AT 10/1010 gen III 101
 AT10 / 1050 SFX Synchroflex AT 10/1050 gen III 105
 AT10 / 1080 BFX AT10 MOV / 1080 BFX Synchroflex AT 10/1080 gen III 108
 AT10 / 1100 BFX Synchroflex AT 10/1100 gen III 110
 AT10 / 1150 BFX AT10 MOV / 1150 BFX Synchroflex AT 10/1150 gen III 115
 AT10 / 1200 BFX Synchroflex AT 10/1200 gen III 120
 AT10 / 1210 BFX Synchroflex AT 10/1210 gen III 121
 AT10 / 1240 BFX AT10 MOV / 1240 BFX 124
 AT10 / 1250 BFX Synchroflex AT 10/1250 gen III 125
 AT10 / 1280 BFX Synchroflex AT 10/1280 gen III 128
 AT10 / 1300 BFX Synchroflex AT 10/1300 gen III 130
 AT10 / 1320 BFX Synchroflex AT 10/1320 gen III 132
 AT10 / 1350 BFX Synchroflex AT 10/1350 gen III 135
 AT10 / 1360 BFX Synchroflex AT 10/1360 gen III 136

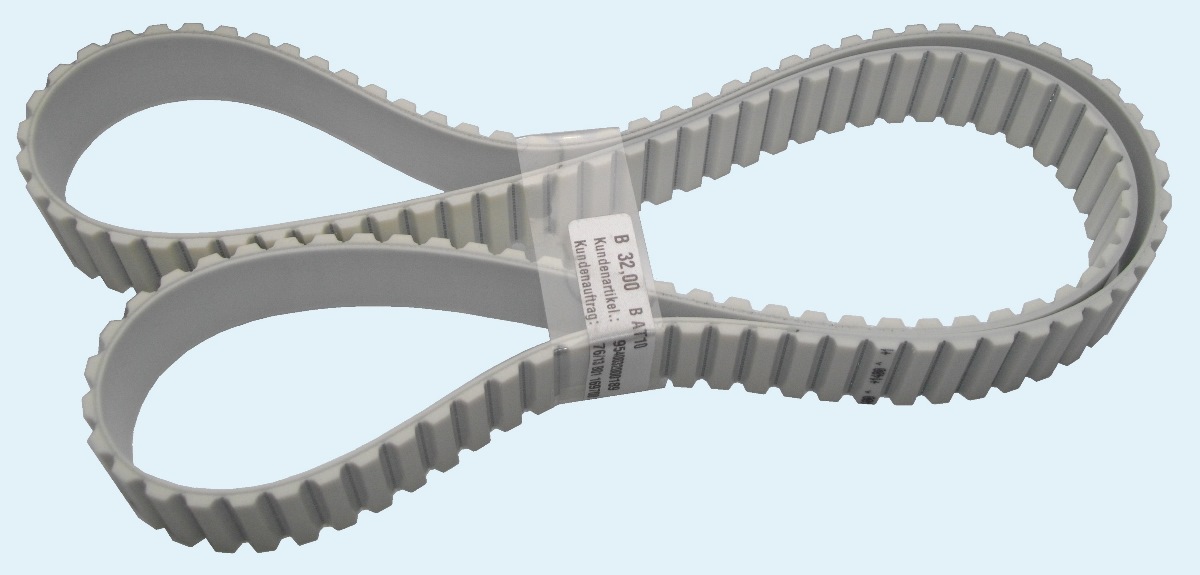

 AT10 / 1400 BFX AT10 MOV / 1400 BFX Synchroflex AT 10/1400 gen III 140
 AT10 / 1420 BFX 142
 AT10 / 1480 BFX Synchroflex AT 10/1480 gen III 148
 AT10 / 1500 BFX AT10 MOV / 1500 BFX Synchroflex AT 10/1500 gen III 150
 AT10 / 1530 BFX 153
 AT10 / 1600 BFX AT10 MOV / 1600 BFX Synchroflex AT 10/1600 gen III 160
 AT10 / 1700 BFX AT10 MOV / 1700 BFX Synchroflex AT 10/1700 gen III 170
 AT10 / 1720 BFX Synchroflex AT 10/1720 gen III 172
 AT10 / 1800 BFX AT10 MOV / 1800 BFX Synchroflex AT 10/1800 gen III 180
 AT10 / 1860 BFX Synchroflex AT 10/1860 gen III 186
 AT10 / 1900 BFX AT10 MOV / 1900 BFX  190
 AT10 / 1940 BFX Synchroflex AT 10/1940 gen III 194
 AT10 / 2000 BFX AT10 MOV / 2000 BFX 200
 AT10 / 2120 BFX AT10 MOV / 2120 BFX 212
 AT10 / 2240 BFX AT10 MOV / 2240 BFX 224
 AT10 / 2360 BFX AT10 MOV / 2360 BFX 236
 AT10 / 2500 BFX AT10 MOV / 2500 BFX 250
 AT10 / 2650 BFX AT10 MOV / 2650 BFX 265
 AT10 / 2800 BFX AT10 MOV / 2800 BFX 280
 AT10 / 3000 BFX AT10 MOV / 3000 BFX 300
 AT10 / 3150 BFX AT10 MOV / 3150 BFX 315
 AT10 / 3350 BFX AT10 MOV / 3350 BFX 335
 AT10 / 3550 BFX AT10 MOV / 3550 BFX 355
 AT10 / 3750 BFX AT10 MOV / 3750 BFX 375
 AT10 / 4000 BFX AT10 MOV / 4000 BFX 400
 AT10 / 4250 BFX AT10 MOV / 4250 BFX 425
 AT10 / 4500 BFX AT10 MOV / 4500 BFX 450
 AT10 / 4750 BFX AT10 MOV / 4750 BFX 475
 AT10 / 5000 BFX AT10 MOV / 5000 BFX 500
 AT10 / 5300 BFX AT10 MOV / 5300 BFX 530
 AT10 / 5600 BFX AT10 MOV / 5600 BFX 560
 AT10 / 6000 BFX AT10 MOV / 6000 BFX 600
 AT10 / 6300 BFX AT10 MOV / 6300 BFX 630
 AT10 / 6700 BFX AT10 MOV / 6700 BFX 670
 AT10 / 7100 BFX AT10 MOV / 7100 BFX 710
 AT10 / 7500 BFX AT10 MOV / 7500 BFX 750
 AT10 / 8000 BFX AT10 MOV / 8000 BFX 800
 AT10 / 9000 BFX AT10 MOV / 9000 BFX 900

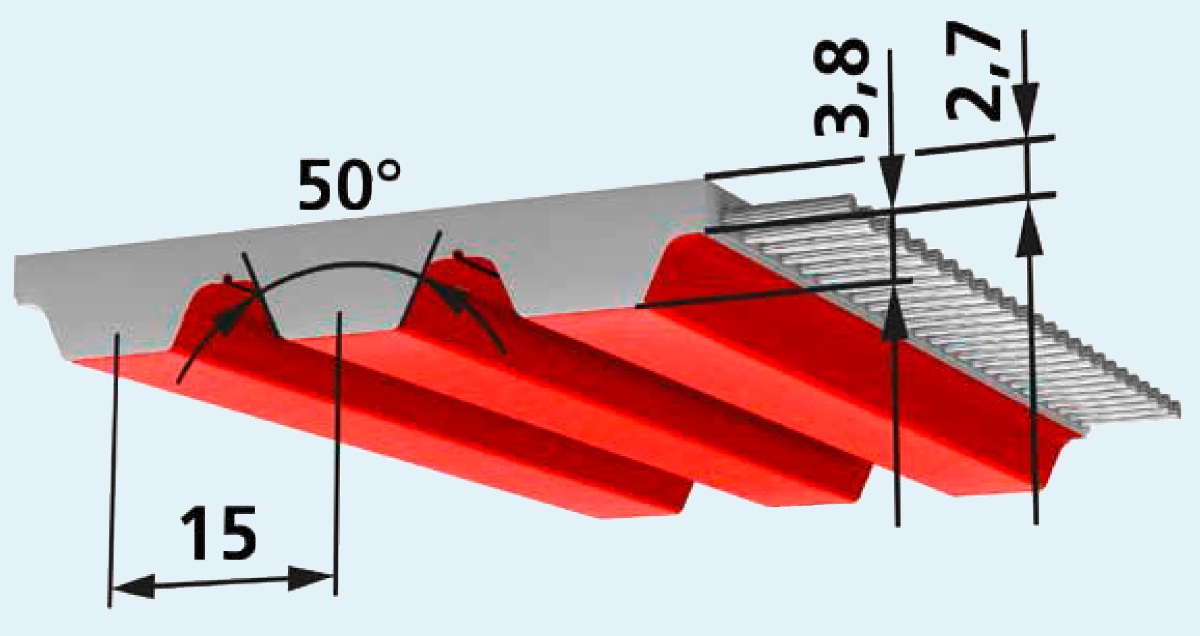

Пас зубчастий Brecoflex АТS15

ATS15-BFX

 маркування Z
 AT15 / 1500-BFX ATS15 / 1500-BFX ATS15 / 1500-BFX-PAZ 100
 AT15 / 1590-BFX ATS15 / 1590-BFX ATS15 / 1590-BFX-PAZ 106
 AT15 / 1710-BFX ATS15 / 1710-BFX ATS15 / 1710-BFX-PAZ 114
 AT15 / 1800-BFX ATS15 / 1800-BFX ATS15 / 1800-BFX-PAZ 120
 AT15 / 1905-BFX ATS15 / 1905-BFX ATS15 / 1905-BFX-PAZ 127
 AT15 / 1950-BFX ATS15 / 1950-BFX ATS15 / 1950-BFX-PAZ 130
 AT15 / 1995-BFX ATS15 / 1995-BFX ATS15 / 1995-BFX-PAZ 133
 AT15 / 2040-BFX ATS15 / 2040-BFX ATS15 / 2040-BFX-PAZ 136
 AT15 / 2250-BFX ATS15 / 2250-BFX ATS15 / 2250-BFX-PAZ 150
 AT15 / 2505-BFX ATS15 / 2505-BFX ATS15 / 2505-BFX-PAZ 167
 AT15 / 2610-BFX ATS15 / 2615-BFX ATS15 / 2610-BFX-PAZ 174
 AT15 / 2670-BFX ATS15 / 2670-BFX ATS15 / 2670-BFX-PAZ 178
 AT15 / 2715-BFX ATS15 / 2715-BFX ATS15 / 2715-BFX-PAZ 181
 AT15 / 2760-BFX ATS15 / 2760-BFX ATS15 / 2760-BFX-PAZ 184
 AT15 / 2790-BFX ATS15 / 2790-BFX ATS15 / 2790-BFX-PAZ 186
 AT15 / 2910-BFX ATS15 / 2910-BFX ATS15 / 2910-BFX-PAZ 194
 AT15 / 2955-BFX ATS15 / 2955-BFX ATS15 / 2955-BFX-PAZ 197
 AT15 / 3000-BFX ATS15 / 3000-BFX ATS15 / 3000-BFX-PAZ 200
 AT15 / 3030-BFX ATS15 / 3030-BFX ATS15 / 3030-BFX-PAZ 202
 AT15 / 3135-BFX ATS15 / 3135-BFX ATS15 / 3135-BFX-PAZ 209
 AT15 / 3285-BFX ATS15 / 3285-BFX ATS15 / 3285-BFX-PAZ 219
 AT15 / 3330-BFX ATS15 / 3330-BFX ATS15 / 3330-BFX-PAZ 222
 AT15 / 3375-BFX ATS15 / 3375-BFX ATS15 / 3375-BFX-PAZ 225
 AT15 / 3405-BFX ATS15 / 3405-BFX ATS15 / 3405-BFX-PAZ 227
 AT15 / 3495-BFX ATS15 / 3495-BFX ATS15 / 3495-BFX-PAZ 233
 AT15 / 3645-BFX ATS15 / 3645-BFX ATS15 / 3615-BFX-PAZ 243
 AT15 / 3750-BFX ATS15 / 3750-BFX ATS15 / 3750-BFX-PAZ 250
 AT15 / 4005-BFX ATS15 / 4005-BFX ATS15 / 4005-BFX-PAZ 267
 AT15 / 4245-BFX ATS15 / 4245-BFX ATS15 / 4245-BFX-PAZ 283
 AT15 / 4500-BFX ATS15 / 4500-BFX ATS15 / 4500-BFX-PAZ 300
 AT15 / 4515-BFX ATS15 / 4515-BFX ATS15 / 4515-BFX-PAZ 301
 AT15 / 4740-BFX ATS15 / 4740-BFX ATS15 / 4740-BFX-PAZ 316
 AT15 / 4995-BFX ATS15 / 4995-BFX ATS15 / 4995-BFX-PAZ 333
 AT15 / 5295-BFX ATS15 / 5295-BFX ATS15 / 5295-BFX-PAZ 353
 AT15 / 5595-BFX ATS15 / 5595-BFX ATS15 / 5595-BFX-PAZ 373
 AT15 / 5760-BFX ATS15 / 5760-BFX ATS15 / 5760-BFX-PAZ 384
 AT15 / 6000-BFX ATS15 / 6000-BFX ATS15 / 6000-BFX-PAZ 400
 AT15 / 6300-BFX ATS15 / 6300-BFX ATS15 / 6300-BFX-PAZ 420
 AT15 / 6705-BFX ATS15 / 6705-BFX ATS15 / 6705-BFX-PAZ 447
 AT15 / 7095-BFX ATS15 / 7095-BFX ATS15 / 7095-BFX-PAZ 473
 AT15 / 7500-BFX ATS15 / 7500-BFX ATS15 / 7500-BFX-PAZ 500

 ремень Brecoflex



Пас зубчастий Brecoflex АТ20, AT20-T

зубчатый ремень Brecoflex

Стандартні довжини безкінечних пасів Breco AT20

 типорозмір кількість
 зубів
 AT20 / 1000 SFX 50
 AT20 / 1100 SFX 55
 AT20 / 1200 SFX 60
 AT20 / 1260 SFX 63
 AT20 / 1500 BFX 75
 AT20 / 1600 BFX 80
 AT20 / 1700 BFX 85
 AT20 / 1760 BFX 88
 AT20 / 1800 BFX 90
 AT20 / 1900 BFX 95
 AT20 / 1960 BFX 98
 AT20 / 2000 BFX 100
 AT20 / 2120 BFX 106
 AT20 / 2140 BFX 107
 AT20 / 2240 BFX 112
 AT20 / 2360 BFX 118
 AT20 / 2500 BFX 125
 AT20 / 2660 BFX 133
 AT20 / 2800 BFX 140
 AT20 / 3000 BFX 150
 AT20 / 3160 BFX 158
 AT20 / 3360 BFX 168
 AT20 / 3560 BFX 178
 AT20 / 3760 BFX 188
 AT20 / 4000 BFX 200
 AT20 / 4260 BFX 213
 AT20 / 4500 BFX 225
 AT20 / 4760 BFX 238
 AT20 / 5000 BFX 250
 AT20 / 5300 BFX 265
 AT20 / 5600 BFX 280
 AT20 / 6000 BFX 300
 AT20 / 6300 BFX 315
 AT20 / 6700 BFX 335
 AT20 / 7100 BFX 355
 AT20 / 7500 BFX 375
 AT20 / 8000 BFX 400
 AT20 / 8500 BFX 425
 AT20 / 9000 BFX 450

поліуретановий зубчастий пас

Ширина зубчастого паса АТ20 може складати: 25, 32, 50, 75, 100 і 150 мм.
Опціональні виконання паса - рулонний (розімкнений), зварений в кільце (більш широка гамма довжин)

Дла побудування приводів ви зможете придбати зубчасті шківи, натяжні пристрої, мотор-редуктори, сервоприводи з інверторами, еластичні муфти, карданні шарніри, ланцюги та модульні стрічки.

brecoflex

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих шківів, зубчастих пасів, направляючих, натяжних пристроїв та додаткову технічну інформацію. Звертайтесь до наших інженерів і ви можете замовити розрахунок зубчасто-пасових передач, розрахунок ланцюгових передач, підбір гідромуфт та редукторів за технічним завданням.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua



pdf каталог редукторов





Каталог зубчасті паси Brecoflex 212
