Brecoflex дюймові зубчасті паси MXL XL L H XH

Elatech

Поліуретанові привідні зубчасті паси Brecoflex з дюймовим кроком. Призначені для роботи в механізмах харчової промисловості та в агресивних середовищах, там де звичайні зубчасті паси з гуми працювати не можуть. Стандартне виконання передбачає використання сталевого корду, опціонально можливе виготовлення пасів з кевларовим кордом та з нержавіючої сталі. Паси, які в маркуванні мають індекси SFX, BFX - мають суцільний корд, паси з індексом V - зварені в кільце з рулонного паса і, відповідно, мають розрив в корді.

Gates

Привідні дюймові зубчасті паси налічують наступні виконання (по спец замовленню можливе виготовлення зубчастих пасів з нестандартною довжиною):



Зубчастий пас Brecoflex MXL

ремень Brecoflex

Зубчатый ремень Brecoflex MXL, шаг зуба 2,032 мм. Стандартная ширина ремня 4, 6, 10, 16, 25 и 32 мм. В стандартном исполнении замкнутый ремень может иметь следующее количество зубьев: 55, 56, 60, 65, 70, 71, 80, 90, 97, 100, 103, 105, 120, 126, 130, 140, 150, 175, 184, 221, 248, 250, 256, 295, 360, 580. Ремни MXL из резины изготавливаются компанией Bando, Япония.



Зубчастий пас Brecoflex XL

megadyne megapower











Зубчастий пас Brecoflex L

Brecoflex timing belt





Зубчастий пас Brecoflex H

Brecoflex BFX

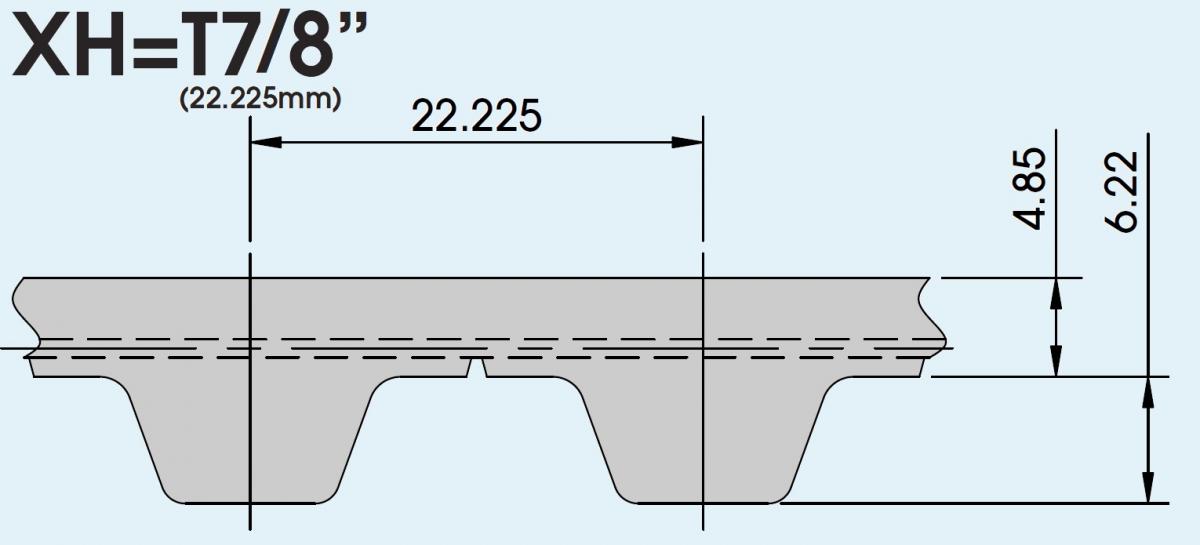

Зубчастий поліуретановий пас Brecoflex XH

Brecoflex SFX

Зубчастий поліуретановий пас XH виробництва Brecoflex. Стандартне виконання - металевий корд, опціонально можливе виконання з кордом з кевлару та з нержавіючої сталі. Крок зуба 22,225 мм (7/8"), стандартна ширина 19,05, 25,4, 38,1, 50,8, 76,2, 101,6 мм. Для підвищення зносостійкості паса використовується додаткове покриття зубів паса тканиною, такий пас має в маркуванні додатковий індекс PAZ.

Маркування довжина, мм кількість
 зубів
 560 XH-BFX T7/8"/1422.4-BFX T7/8"/1422.4-BFX-PAZ 1422.4 64
 630 XH-BFX T7/8"/1600.2-BFX T7/8"/1600.2-BFX-PAZ 1600.2 72
 700 XH-BFX T7/8"/1778.2-BFX T7/8"/1778.2-BFX-PAZ 1778.2 80
 770 XH-BFX T7/8"/1955.8-BFX T7/8"/1955.8-BFX-PAZ 1955.8 88
 840 XH-BFX T7/8"/2133.6-BFX T7/8"/2133.6-BFX-PAZ 2133.6 96
 980 XH-BFX T7/8"/2489.2-BFX T7/8"/2489.2-BFX-PAZ 2489.2 112
 1120 XH-BFX T7/8"/2844.8-BFX T7/8"/2844.8-BFX-PAZ 2844.8 128
 1260 XH-BFX T7/8"/3200.4-BFX T7/8"/3200.4-BFX-PAZ 3200.4 144
 1400 XH-BFX T7/8"/3556.0-BFX T7/8"/3556.0-BFX-PAZ 3556.0 160
 1540 XH-BFX T7/8"/3911.0-BFX T7/8"/3911.0-BFX-PAZ 3911.0 176
 1750 XH-BFX T7/8"/4445.0-BFX T7/8"/4445.0-BFX-PAZ 4445.0 200
 1960 XH-BFX T7/8"/4978.4-BFX T7/8"/4978.4-BFX-PAZ 4978.4 224
 2275 XH-BFX T7/8"/5778.5-BFX T7/8"/5778.5-BFX-PAZ 5778.5 260
 2450 XH-BFX T7/8"/6223.0-BFX T7/8"/6223.0-BFX-PAZ 6223.0 280
 3500 XH-BFX T7/8"/8890.0-BFX T7/8"/8890.0-BFX-PAZ 8890.0 400



Додатково на привідні зубчасті паси Brecoflex приварюються транспортні покриття з різноманітних матеріалів: Linatex, Celloflex, PowerGrip, пориста гума, поліуретан.

Для побудування привідних механізмів та комплектації обладнання ви мрожете придбати шківі зубчастих пасів, кінцеві пластини, підшипникові опори, електродвигуни, мотор-редуктори, роликові ланцюги та зірочки, еластичні муфти та еластичні елементи муфт. Інженери нашої компанії допоможуть вам провести розрахунок приводів на зубчастих пасах а аткож знайти альтернативу зубчастим пасам SystemRes, Megadyne Megapower, Gates PowerGrip, Optibelt Alpha, Sati, Contitech, Fenner, Bando, Mitsuboshi.
