Безшпоночна муфта KLAA Sati

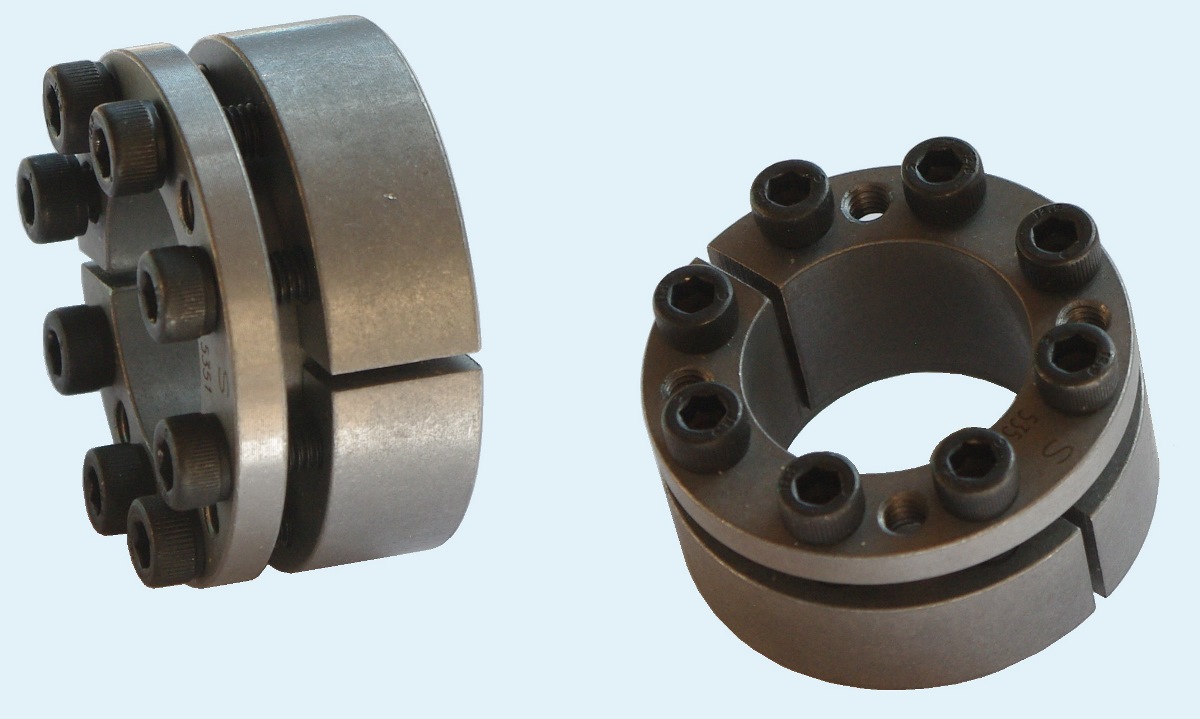

Безшпоночний затискний елемент

Затисна безшпоночна муфта Sati KLAA

Безшпоночна муфта KLAA - це самоцентруючий затискний елемент призначений для монтування шківів, муфт, зубчастих колес та зірочок на циліндричний вал без шпоночного паза. За конструкцією така безшпоночная муфта являє систему зустрічних конусів, які при стягуванні гвинтами розрирюються та затискаються в посадочному місці.

Затискна муфта

Кончні самоцентруючі муфти KLAA створюють крутний момент середнього діапазону та мають широкий діапазон розмірів.

маркировкаартикул d/D H1/H2 передаваемый
 момент
 мм мм Н*м
 Sati KLAA018 KLAA 18x47  18/47 28/17 350
 Sati KLAA019 KLAA 19x47 19/47 28/17 355
 Sati KLAA020 KLAA 20x47 20/47 28/17 360
 Sati KLAA022 KLAA 22x47 22/47 28/17 400
 Sati KLAA024 KLAA 24x50 24/50 28/17 440
 Sati KLAA025 KLAA 25x50 25/50 28/17 560
 Sati KLAA028 KLAA 28x55 28/55 28/17 625
 Sati KLAA030 KLAA 30x55 30/55 28/17 650
 Sati KLAA032 KLAA 32x60 32/60 28/17 950
 Sati KLAA035 KLAA 35x60 35/60 28/17 1050
 Sati KLAA038 KLAA 38x65 38/65 28/17 1140
 Sati KLAA040 KLAA 40x65 40/65 28/17 1200
 Sati KLAA042 KLAA 42x75 42/75 33/20 2130
 Sati KLAA045 KLAA 45x75 45/75 33/20 2180
 Sati KLAA048 KLAA 48x80 48/80 33/20 2430
 Sati KLAA050 KLAA 50x80 50/80 33/20 2430
 Sati KLAA055 KLAA 55x85 55/85 33/20 3050
 Sati KLAA060 KLAA 60x90 60/90 33/20 3350
 Sati KLAA065 KLAA 65x95 65/95 33/20 4080
 Sati KLAA070 KLAA 70x110 70/110 40/24 6280
 Sati KLAA075 KLAA 75x115 75/115 40/24 6680
 Sati KLAA080 KLAA 80x120 80/120 40/24 7130
 Sati KLAA085 KLAA 85x125 85/125 40/24 8750
 Sati KLAA090 KLAA 90x130 90/130 40/24 9080
 Sati KLAA095 KLAA 95x135 95/135 40/24 10580
 Sati KLAA100 KLAA 100x145 100/145 44/26 13380
 Sati KLAA110 KLAA 110x155 110/155 44/26 14580
 Sati KLAA120 KLAA 120x165 120/165 44/26 17880
 Sati KLAA130 KLAA 130x180 130/180 52/34 25950
 Sati KLAA140 KLAA 140x190 140/190 54/34 26950
 Sati KLAA150 KLAA 150x200 150/200 54/34 32950
 Sati KLAA160 KLAA 160x210 160/210 54/40 38800
 Sati KLAA170 KLAA 170x225 170/225 64/44 41300
 Sati KLAA180 KLAA 180x235 180/235 64/44 43700
 Sati KLAA200 KLAA 200x260 200/260 64/44 60700

Для побудування приводів та редукторних міханізмів ви також зможете придбати зубчасті паси, зубчасті шківи, зубчасті ланцюги, обгонні муфти, ланцюги з аттачментами, редуктори, електродвигуни, гідромуфти.

На сторінках нашого сайта ви можете завантажити PDF-каталоги затичкних муфт та допоміжну технічну
