Minimotor MC, черв'ячний мотор-редуктор з Італії

Minimotor редуктор

Компактні мотор-редуктори MiniMotor MC - Італія.

Серія мотор-редукторів MC нараховує 4 виконання:
- MiniMotor MC - черв'ячний редуктор з асинхронним електродвигуном
- MiniMotor MCC - черв'ячний редуктор з двигуном постійного струму, 12В або 24В
- MiniMotor MCE - червв'ячний редуктор з додатковим планетарним редуктором та асинхронним двигуном

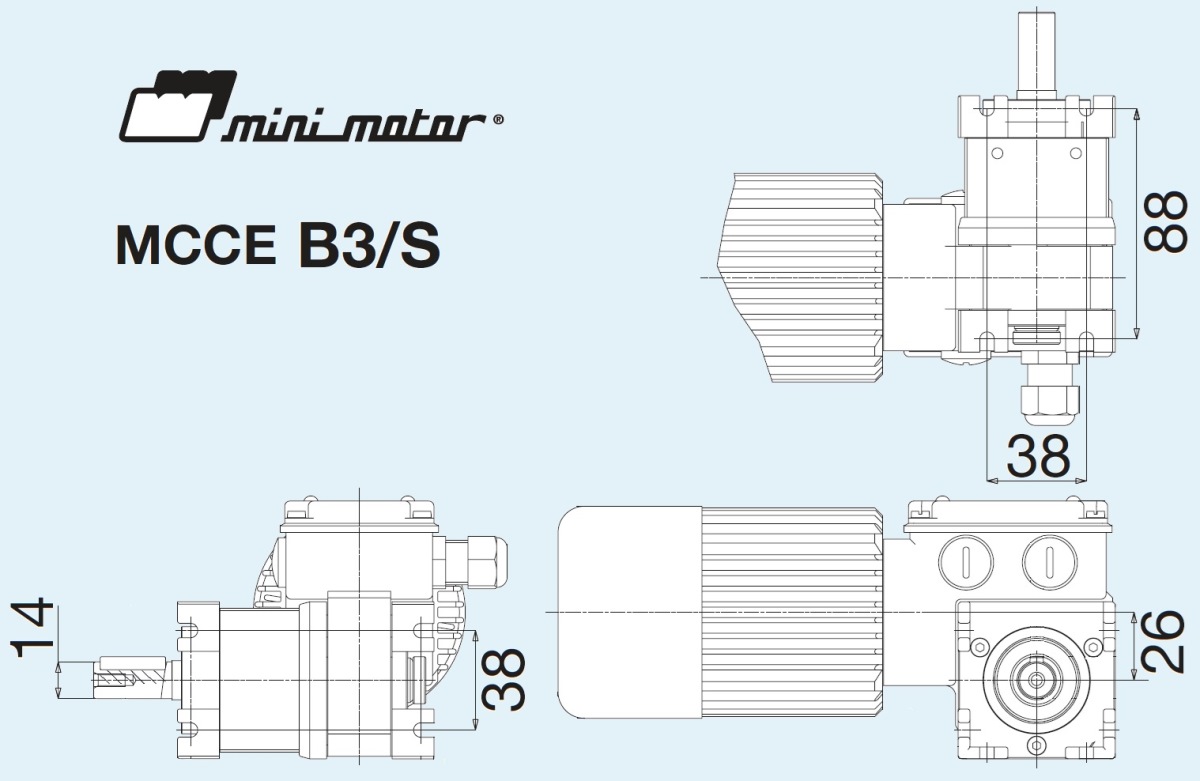

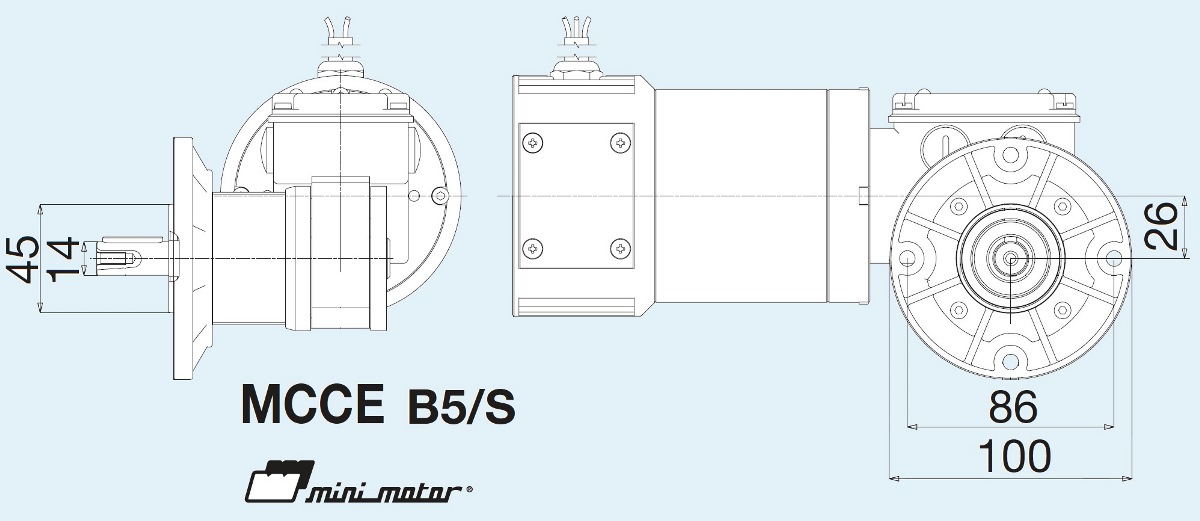

- MiniMotor MCCE - черв'ячний редуктор з планетарним редуктором та двигуном на 12В або 24В

редуктор 12 вольт

MiniMotor MC - черв'ячний мотор-редуктор міжвісьовою відстанню 26 мм. Оснащений асинхронним едектродвигуном, однофазним або трьохфазним. Корпус редуктора виготовлений з алюмінія, черв'ячне колесо - високоякісна бронза з твердістю 110НВ. Рівень захисту IP56, передаточне відношення від 5 до 80, спосіб монтувавання лапи або фланець B5, додатково редуктор оснащується вихідним циліндричним валом на одну або на дві сторони.

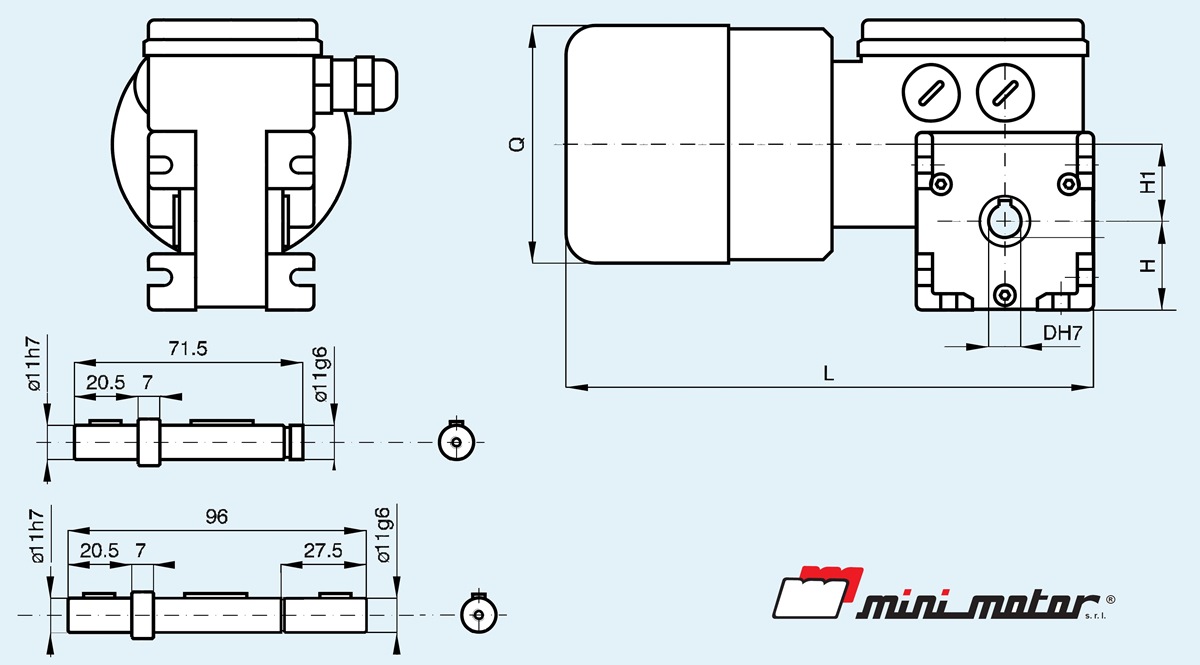

компактный мотор-редуктор

Основні розміри мотор-редукторів MC MiniMotor на лапах

 тип H, mm H1, mm D, mm L, mm Q, mm
 MC...P 30 26 11 H7 193 81
 MC...P2 30 26 11 H7 213 81
 MC...P3 30 26 11 H7 251 95

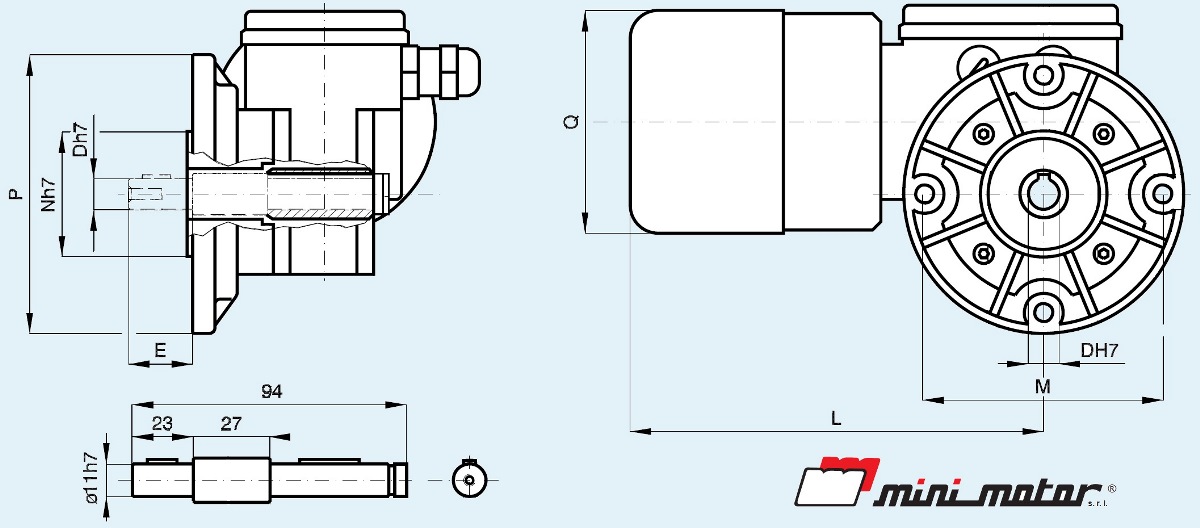

Мотор-редуктор с фланцевым кремлением

Основні розміри мотор-редукторів MC MiniMotor на фланці B5

 тип P, mm M, mm N, mm D, mm L, mm Q, mm
 MC...P 100 86 45 11 H7 163 81
 MC...P2 100 86 45 11 H7 183 81
 MC...P3 100 86 45 11 H7 221 95

Minimotor MC мотор-редуктори - основні маркування та характеристики

 маркування ratio W n2 m2 живлення
 лапи фланець Вт prm Nm
 MC100P 5 B3 MC100P 5 B5 i=5 35 560 0.6 230V
 MC160P2 5 B3 MC160P2 5 B5 i=5 60 560 0.9 230V
 MC240P3 5 B3 MC240P3 5 B5 i=5 140 560 2.2 230V
 MC80P 5 B3 MC80P 5 B5 i=5 15 280 0.5 230V
 MC110P2 5 B3 MC110P2 5 B5 i=5 19 280 0.7 230V
 MC165P3 5 B3 MC165P3 5 B5 i=5 44 280 1.5 230V
 MC244PT 5 B3 MC244PT 5 B5 i=5 49 560 0.8 230/400V
 MC320P2T 5 B3 MC320P2T 5 B5 i=5 74 560 1.2 230/400V
 MC440P3T 5 B3 MC440P3T 5 B5 i=5 180 560 2.8 230/400V
 MC110PT 5 B3 MC110PT 5 B5 i=5 14 280 0.5 230/400V
 MC145P2T 5 B3 MC145P2T 5 B5 i=5 18 280 0.6 230/400V
 MC230P3T 5 B3 MC230P3T 5 B5 i=5 63 280 2.2 230/400V
 MC100P 7.5 B3 MC100P 7.5 B5 i=7.5 35 373 0.8 230V
 MC160P2 7.5 B3 MC160P2 7.5 B5 i=7.5 60 373 1.5 230V
 MC240P3 7.5 B3 MC240P3 7.5 B5 i=7.5 140 373 3.4 230V
 MC80P 7.5 B3 MC80P 7.5 B5 i=7.5 15 186 0.8 230V
 MC110P2 7.5 B3 MC110P2 7.5 B5 i=7.5 19 186 1 230V
 MC165P3 7.5 B3 MC165P3 7.5 B5 i=7.5 44 186 2.3 230V
 MC244PT 7.5 B3 MC244PT 7.5 B5 i=7.5 49 373 1.2 230/400V
 MC320P2T 7.5 B3 MC320P2T 7.5 B5 i=7.5 74 373 1.8 230/400V
 MC440P3T 7.5 B3 MC440P3T 7.5 B5 i=7.5 180 373 4.4 230/400V
 MC110PT 7.5 B3 MC110PT 7.5 B5 i=7.5 14 186 0.7 230/400V
 MC145P2T 7.5 B3 MC145P2T 7.5 B5 i=7.5 18 186 0.9 230/400V
 MC230P3T 7.5 B3 MC230P3T 7.5 B5 i=7.5 63 186 3.4 230/400V
 MC100P 10 B3 MC100P 10 B5 i=10 35 280 1.1 230V
 MC160P2 10 B3 MC160P2 10 B5 i=10 60 280 1.9 230V
 MC240P3 10 B3 MC240P3 10 B5 i=10 140 280 4,4 230V
 MC80P 10 B3 MC80P 10 B5 i=10 15 140 1 230V
 MC110P2 10 B3 MC110P2 10 B5 i=10 19 140 1,3 230V
 MC165P3 10 B3 MC165P3 10 B5 i=10 44 140 3,1 230V
 MC244PT 10 B3 MC244PT 10 B5 i=10 49 280 1,6 230/400V
 MC320P2T 10 B3 MC320P2T 10 B5 i=10 74 280 2,4 230/400V
 MC440P3T 10 B3 MC440P3T 10 B5 i=10 180 280 5,8 230/400V
 MC110PT 10 B3 MC110PT 10 B5 i=10 14 140 0,9 230/400V
 MC145P2T 10 B3 MC145P2T 10 B5 i=10 18 140 1,2 230/400V
 MC230P3T 10 B3 MC230P3T 10 B5 i=10 63 140 4,4 230/400V
 MC100P 15 B3 MC100P 15 B5 i=15 35 186 1,6 230V
 MC160P2 15 B3 MC160P2 15 B5 i=15 60 186 2,8 230V
 MC240P3 15 B3 MC240P3 15 B5 i=15 140 186 6,4 230V
 MC80P 15 B3 MC80P 15 B5 i=15 15 93 1,5 230V
 MC110P2 15 B3 MC110P2 15 B5 i=15 19 93 1,9 230V
 MC165P3 15 B3 MC165P3 15 B5 i=15 44 93 4,5 230V
 MC244PT 15 B3 MC244PT 15 B5 i=15 49 140 2,3 230/400V
 MC320P2T 15 B3 MC320P2T 15 B5 i=15 74 140 3,4 230/400V
 MC440P3T 15 B3 MC440P3T 15 B5 i=15 180 140 8,4 230/400V
 MC110PT 15 B3 MC110PT 15 B5 i=15 14 70 1,4 230/400V
 MC145P2T 15 B3 MC145P2T 15 B5 i=15 18 70 1,8 230/400V
 MC230P3T 15 B3 MC230P3T 15 B5 i=15 63 70 6,4 230/400V
 MC100P 20 B3 MC100P 20 B5 i=20 35 140 2 230V
 MC160P2 20 B3 MC160P2 20 B5 i=20 60 140 3,4 230V
 MC240P3 20 B3 MC240P3 20 B5 i=20 140 140 7,9 230V
 MC80P 20 B3 MC80P 20 B5 i=20 15 70 1,8 230V
 MC110P2 20 B3 MC110P2 20 B5 i=20 19 70 2,3 230V
 MC165P3 20 B3 MC165P3 20 B5 i=20 44 70 5,5 230V
 MC244PT 20 B3 MC244PT 20 B5 i=20 49 140 2,8 230/400V
 MC320P2T 20 B3 MC320P2T 20 B5 i=20 74 140 4,2 230/400V
 MC440P3T 20 B3 MC440P3T 20 B5 i=20 180 140 *9 230/400V
 MC110PT 20 B3 MC110PT 20 B5 i=20 14 70 1,7 230/400V
 MC145P2T 20 B3 MC145P2T 20 B5 i=20 18 70 2,2 230/400V
 MC230P3T 20 B3 MC230P3T 20 B5 i=20 63 70 7,9 230/400V
 MC100P 30 B3 MC100P 30 B5 i=30 35 93 2,8 230V
 MC160P2 30 B3 MC160P2 30 B5 i=30 60 93 4,8 230V
 MC240P3 30 B3 MC240P3 30 B5 i=30 140 93 *9 230V
 MC80P 30 B3 MC80P 30 B5 i=30 15 46.5 2,6 230V
 MC110P2 30 B3 MC110P2 30 B5 i=30 19 46.5 3,2 230V
 MC165P3 30 B3 MC165P3 30 B5 i=30 44 46.5 7,6 230V
 MC244PT 30 B3 MC244PT 30 B5 i=30 49 93 3,9 230/400V
 MC320P2T 30 B3 MC320P2T 30 B5 i=30 74 93 5,9 230/400V
 MC440P3T 30 B3 MC440P3T 30 B5 i=30 180 93 *9 230/400V
 MC110PT 30 B3 MC110PT 30 B5 i=30 14 46.5 2,4 230/400V
 MC145P2T 30 B3 MC145P2T 30 B5 i=30 18 46.5 3 230/400V
 MC230P3T 30 B3 MC230P3T 30 B5 i=30 63 46.5 *9 230/400V
 MC100P 40 B3 MC100P 40 B5 i=40 35 70 3,5 230V
 MC160P2 40 B3 MC160P2 40 B5 i=40 60 70 5,9 230V
 MC240P3 40 B3 MC240P3 40 B5 i=40 140 70 *9 230V
 MC80P 40 B3 MC80P 40 B5 i=40 15 35 3,2 230V
 MC110P2 40 B3 MC110P2 40 B5 i=40 19 35 4 230V
 MC165P3 40 B3 MC165P3 40 B5 i=40 44 35 *9 230V
 MC244PT 40 B3 MC244PT 40 B5 i=40 49 70 4,8 230/400V
 MC320P2T 40 B3 MC320P2T 40 B5 i=40 74 70 7,3 230/400V
 MC440P3T 40 B3 MC440P3T 40 B5 i=40 180 70 *9 230/400V
 MC110PT 40 B3 MC110PT 40 B5 i=40 14 35 3 230/400V
 MC145P2T 40 B3 MC145P2T 40 B5 i=40 18 35 3,8 230/400V
 MC230P3T 40 B3 MC230P3T 40 B5 i=40 63 35 *9 230/400V
 MC100P 60 B3 MC100P 60 B5 i=60 35 46 5 230V
 MC160P2 60 B3 MC160P2 60 B5 i=60 60 46 8,5 230V
 MC80P 60 B3 MC80P 60 B5 i=60 15 23 4,6 230V
 MC110P2 60 B3 MC110P2 60 B5 i=60 19 23 5,8 230V
 MC165P3 60 B3 MC165P3 60 B5 i=60 44 23 *9 230V
 MC244PT 60 B3 MC244PT 60 B5 i=60 49 46 7 230/400V
 MC320P2T 60 B3 MC320P2T 60 B5 i=60 74 46 *9 230/400V
 MC110PT 60 B3 MC110PT 60 B5 i=60 14 23 4,2 230/400V
 MC145P2T 60 B3 MC145P2T 60 B5 i=60 18 23 5,4 230/400V
 MC100P 70 B3 MC100P 70 B5 i=70 35 40 5,3 230V
 MC160P2 70 B3 MC160P2 70 B5 i=70 60 40 *9 230V
 MC80P 70 B3 MC80P 70 B5 i=70 15 20 4,9 230V
 MC110P2 70 B3 MC110P2 70 B5 i=70 19 20 6,1 230V
 MC244PT 70 B3 MC244PT 70 B5 i=70 49 40 7,4 230/400V
 MC320P2T 70 B3 MC320P2T 70 B5 i=70 74 40 *9 230/400V
 MC110PT 70 B3 MC110PT 70 B5 i=70 14 20 4,5 230/400V
 MC145P2T 70 B3 MC145P2T 70 B5 i=70 18 20 5,7 230/400V
 MC100P 80 B3 MC100P 80 B5 i=80 35 35 5,7 230V
 MC160P2 80 B3 MC160P2 80 B5 i=80 60 35 *9 230V
 MC80P 80 B3 MC80P 80 B5 i=80 15 17.5 5,2 230V
 MC110P2 80 B3 MC110P2 80 B5 i=80 19 17.5 6,6 230V
 MC244PT 80 B3 MC244PT 80 B5 i=80 49 35 7,9 230/400V
 MC320P2T 80 B3 MC320P2T 80 B5 i=80 74 35 *9 230/400V
 MC110PT 80 B3 MC110PT 80 B5 i=80 14 17.5 4,8 230/400V
 MC145P2T 80 B3 MC145P2T 80 B5 i=80 18 17.5 6,1 230/400V

черв'ячний мотор-редуктор



MiniMotor MCE - червячный мотор-редуктор с дополнительной планетарной ступенью. Передаточное число от 37,5 до 400. Редуктор оснащатся однофазным двигателем на 220 вольт или трёхфазным двигателем. Максимальный крутящий момент 23,5 Нм. Возможно лаповое и фланцевое исполнение редуктора.

Minimotor

 маркування i W rpm Nm живлення
 лапи фланеь
 MCE 100P 37.5 B3 MCE 100P 37.5 B5 37.5 35 74 3.8 1 фаза
 MCE 160P2 37.5 B3 MCE 160P2 37.5 B5 37.5 60 74 7.1 1 фаза
 MCE 240P3 37.5 B3 MCE 240P3 37.5 B5 37.5 140 74 16.4 1 фаза
 MCE 80P 37.5 B3 MCE 80P 37.5 B5 37.5 15 37 3.8 1 фаза
 MCE 110P2 37.5 B3 MCE 110P2 37.5 B5 37.5 19 37 4.8 1 фаза
 MCE 160P3 37.5 B3 MCE 160P3 37.5 B5 37.5 44 37 11.2 1 фаза
 MCE 244PT 37.5 B3 MCE 244PT 37.5 B5 37.5 49 74 5.8 3 фази
 MCE 320P2T 37.5 B3 MCE 320P2T 37.5 B5 37.5 74 74 8.7 3 фази
 MCE 440P3T37.5 B3 MCE 440P3T 37.5 B5 37.5 180 74 21.3 3 фази
 MCE 110PT 37.5 B3 MCE 110PT 37.5 B5 37.5 14 37 3.4 3 фази
 MCE 145P2T 37.5 B3 MCE 145P2T 37.5 B5 37.5 18 37 4.4 3 фази
 MCE 230P3T 37.5 B3 MCE 230P3T 37.5 B5 37.5 63 37 16.4 3 фази
 MCE 100P 50 B3 MCE 100P 50 B5 50 35 56 5.3 1 фаза
 MCE 160P2 50 B3 MCE 160P2 50 B5 50 60 56 9.2 1 фаза
 MCE 240P3 50 B3 MCE 240P3 50 B5 50 140 56 21.2 1 фаза
 MCE 80P 50 B3 MCE 80P 50 B5 50 15 28 4.8 1 фаза
 MCE 110P2 50 B3 MCE 110P2 50 B5 50 19 28 6.3 1 фаза
 MCE 165P3 50 B3 MCE 165P3 50 B5 50 44 28 15 1 фаза
 MCE 244PT 50 B3 MCE 244PT 50 B5 50 49 56 7.7 3 фази
 MCE 320P2T 50 B3 MCE 320P2T 50 B5 50 74 56 11.6 3 фази
 MCE 440P3T 50 B3 MCE 440P3T 50 B5 50 180 56 23.5* 3 фази
 MCE 110PT 50 B3 MCE 110PT 50 B5 50 14 28 4.4 3 фази
 MCE 145P2T 50 B3 MCE 145P2T 50 B5 50 18 28 5.8 3 фази
 MCE 230P3T 50 B3 MCE 230P3T 50 B5 50 63 28 21.3 3 фази
 MCE 100P 75 B3 MCE 100P 75 B5 75 35 37 7.7 1 фаза
 MCE 160P2 75 B3 MCE 160P2 75 B5 75 60 37 13.5 1 фаза
 MCE 240P3 75 B3 MCE 240P3 75 B5 75 140 37 23.5* 1 фаза
 MCE 80P 75 B3 MCE 80P 75 B5 75 15 18.5 7.2 1 фаза
 MCE 110P2 75 B3 MCE 110P2 75 B5 75 19 18.5 9.2 1 фаза
 MCE 165P3 75 B3 MCE 165P3 75 B5 75 44 18.5 21.8 1 фаза
 MCE 244PT 75 B3 MCE 244PT 75 B5 75 49 37 11.1 3 фази
 MCE 320P2T 75 B3 MCE 320P2T 75 B5 75 74 37 16.4 3 фази
 MCE 440P3T 75 B3 MCE 440P3T 75 B5 75 180 37 23.5* 3 фази
 MCE 110PT 75 B3 MCE 110PT 75 B5 75 14 18.5 6.8 3 фази
 MCE 145P2T 75 B3 MCE 145P2T 75 B5 75 18 18.5 8.7 3 фази
 MCE 230P3T 75 B3 MCE 230P3T 75 B5 75 63 18.5 23.5* 3 фази
 MCE 100P 100 B3 MCE 100P 100 B3 100 35 28 1 фаза
 MCE 160P2 100 B3 MCE 160P2 100 B3 100 60 28 1 фаза
 MCE 240P3 100 B3 MCE 240P3 100 B3 100 140 28 1 фаза
 MCE 80P 100 B3 MCE 80P 100 B3 100 15 14 1 фаза
 MCE 110P2 100 B3 MCE 110P2 100 B3 100 19 14 1 фаза
 MCE 165P3 100 B3 MCE 165P3 100 B3 100 44 14 1 фаза
 MCE 244PT 100 B3 MCE 244PT 100 B3 100 49 28 3 фази
 MCE 320P2T 100 B3 MCE 320P2T 100 B3 100 74 28 3 фази
 MCE 440P3T 100 B3 MCE 440P3T 100 B3 100 180 28 3 фази
 MCE 110PT 100 B3 MCE 110PT 100 B3 100 14 14 3 фази
 MCE 145P2T 100 B3 MCE 145P2T 100 B3 100 18 14 3 фази
 MCE 230P3T 100 B3 MCE 230P3T 100 B3 100 63 14 3 фази
 MCE 100P 150 B3 MCE 100P 150 B5 150 35 18 1 фаза
 MCE 160P2 150 B3 MCE 160P2 150 B5 150 60 18 1 фаза
 MCE 80P 150 B3 MCE 80P 150 B5 150 15 9 1 фаза
 MCE 165P3 150 B3 MCE 165P3 150 B5 150 44 9 1 фаза
 MCE 110P2 150 B3 MCE 110P2 150 B5 150 19 9 1 фаза
 MCE 244PT 150 B3 MCE 244PT 150 B5 150 49 18 3 фази
 MCE 320P2T 150 B3 MCE 320P2T 150 B5 150 74 18 3 фази
 MCE 110PT 150 B3 MCE 110PT 150 B5 150 14 9 3 фази
 MCE 145P2T 150 B3 MCE 145P2T 150 B5 150 18 9 3 фази
 MCE 100P 200 B3 MCE 100P 200 B5 200 35 14 1 фаза
 MCE 160P2 200 B3 MCE 160P2 200 B5 200 60 14 1 фаза
 MCE 80P 200 B3 MCE 80P 200 B5 200 15 7 1 фаза
 MCE 165P3 200 B3 MCE 165P3 200 B5 200 44 7 1 фаза
 MCE 110P2 200 B3 MCE 110P2 200 B5 200 19 7 1 фаза
 MCE 244PT 200 B3 MCE 244PT 200 B5 200 49 14 3 фази
 MCE 320P2T 200 B3 MCE 320PT 200 B5 200 74 14 3 фази
 MCE 110PT 200 B3 MCE 110PT 200 B5 200 14 7 3 фази
 MCE 145P2T 200 B3 MCE 145P2T 200 B5 200 18 7 3 фази
 MCE 100P 300 B3 MCE 100P 300 B5 300 35 9 1 фаза
 MCE 80P 300 B3 MCE 80P 300 B5 300 15 4.5 1 фаза
 MCE 110P2 300 B3 MCE 110P2 300 B5 300 19 4.5 1 фаза
 MCE 244PT 300 B3 MCE 244PT 300 B5 300 49 9 3 фази
 MCE 110PT 300 B3 MCE 110PT 300 B5 300 14 4.5 3 фази
 MCE 145P2T 300 B3 MCE 145P2T 300 B5 300 18 4.5 3 фази
 MCE 100P 350 B3 MCE 100P 350 B5 350 35 8 1 фаза
 MCE 80P 350 B3 MCE 80P 350 B5 350 15 4 1 фаза
 MCE 244PT 350 B3 MCE 244PT 350 B5 350 49 8 3 фази
 MCE 110PT 350 B3 MCE 110PT 350 B5 350 14 4 3 фази
 MCE 100P 400 B3 MCE 100P 400 B5 400 35 7 1 фаза
 MCE 80P 400 B3 MCE 80P 400 B5 400 15 3.5 1 фаза
 MCE 244PT 400 B3 MCE 244PT 400 B5 400 49 7 3 фази
 MCE 110PT 400 B3 MCE 110PT 400 B5 400 14 3.5 3 фази





MiniMotor MCC - це компактний черв'ячний мотор-редуктор оснащений електродвигуном постійного струму на 12 або 24 вольта.

 маркування i W rpm Nm живлення
 лапи фланецт
 MCC 12MP 7.5 B3 MCC 12MP 7.5 B5 7.5 37 373 0,6 12 вольт
 MCC 24MP 7.5 B3 MCC 24MP 7.5 B5 7.5 37 373 0,6 24 вольта
 MCC 12MP3N 7.5 B3 MCC 12MP3N 7.5 B5 7.5 75 373 1,7 12 вольт
 MCC 12MP4N 7.5 B3 MCC 12MP4N 7.5 B5 7.5 150 373 3,4 12 вольт
 MCC 24MP3N 7.5 B3 MCC 24MP3N 7.5 B5 7.5 75 373 1,7 24 вольта
 MCC 24MP4N 7.5 B3 MCC 24MP4N 7.5 B5 7.5 150 373 3,4 24 вольта
 MCC 12MP 10 B3 MCC 12MP 10 B5 10 37 280 0.8 12 вольт
 MCC 24MP 10 B3 MCC 24MP 10 B5 10 37 280 0.8 24 вольта
 MCC 12MP3N 10 B3 MCC 12MP3N 10 B5 10 75 280 2.3 12 вольт
 MCC 12MP4N 10 B3 MCC 12MP4N 10 B5 10 150 280 4.6 12 вольт
 MCC 24MP3N 10 B3 MCC 24MP3N 10 B5 10 75 280 2.3 24 вольта
 MCC 24MP4N 10 B3 MCC 24MP4N 10 B5 10 150 280 4.6 24 вольта
 MCC 12MP 15 B3 MCC 12MP 15 B5 15 37 186 1.1 12 вольт
 MCC 24MP 15 B3 MCC 24MP 15 B5 15 37 186 1.1 24 вольта
 MCC 12MP3N 15 B3 MCC 12MP3N 15 B5 15 75 186 3.3 12 вольт
 MCC 12MP4N 15 B3 MCC 12MP4N 15 B5 15 150 186 6.6 24 вольта
 MCC 24MP3N 15 B3 MCC 12MP3N 15 B5 15 75 186 3.3 12 вольт
 MCC 24MP4N 15 B3 MCC 24MP4N 15 B5 15 150 186 6.6 24 вольта
 MCC 12MP 20 B3 MCC 12MP 20 B5 20 37 140 1.4 12 вольт
 MCC 24MP 20 B3 MCC 24MP 20 B5 20 37 140 1.4 24 вольта
 MCC 12MP3N 20 B3 MCC 12MP3N 20 B5 20 75 140 4.1 12 вольт
 MCC 12MP4N 20 B3 MCC 12MP4N 20 B5 20 150 140 8.2 24 вольта
 MCC 24MP3N 20 B3 MCC 24MP3N 20 B5 20 75 140 4.1 12 вольт
 MCC 24MP4N 20 B3 MCC 24MP4N 20 B5 20 150 140 8.2 24 вольта
 MCC 12MP 30 B3 MCC 12MP 30 B5 30 37 93 2 12 вольт
 MCC 24MP 30 B3 MCC 24MP 30 B5 30 37 93 2 24 вольта
 MCC 12MP3N 30 B3 MCC 12MP3N 30 B5 30 75 93 5.7 12 вольт
 MCC 12MP4N 30 B3 MCC 12MP4N 30 B5 30 124 97 9 24 вольта
 MCC 242MP3N 30 B3 MCC 24MP3N 30 B5 30 75 93 5.7 12 вольт
 MCC 24MP4N 30 B3 MCC 24MP4N 30 B5 30 124 97 9 24 вольта
 MCC 12MP 40 B3 MCC 12MP 40 B5 40 37 70 2.5 12 вольт
 MCC 24MP 40 B3 MCC 24MP 40 B5 40 37 70 2.5 24 вольта
 MCC 12MP3N 40 B3 MCC 12MP3N 40 B5 40 75 70 7 12 вольт
 MCC 12MP4N 40 B3 MCC 12MP4N 40 B5 40 100 74 9 24 вольта
 MCC 24MP3N 40 B3 MCC 24MP3N 40 B5 40 75 70 7 12 вольт
 MCC 24MP4N 40 B3 MCC 24MP4N 40 B5 40 100 74 9 24 вольта
 MCC 12MP 60 B3 MCC 12MP 60 B5 60 37 46 3.5 12 вольт
 MCC 24MP 60 B3 MCC 24MP 60 B5 60 37 46 3.5 24 вольта
 MCC 12MP3N 60 B3 MCC 12MP3N 60 B5 60 75 46 9 12 вольт
 MCC 24MP3N 60 B3 MCC 24MP3N 60 B5 60 75 46 9 24 вольта
 MCC 12MP 70 B3 MCC 12MP 70 B5 70 37 40 3.7 12 вольт
 MCC 24MP 70 B3 MCC 24MP 70 B5 70 37 40 3.7 24 вольта
 MCC 12MP3N 70 B3 MCC 12MP 70 B5 70 65 41,5 9 12 вольт
 MCC 24MP3N 70 B3 MCC 24MP 70 B5 70 65 41,5 9 24 вольта
 MCC 12MP 80 B3 MCC 12MP 80 B5 80 37 35 4 12 вольт
 MCC 24MP 80 B3 MCC 24MP 80 B5 80 37 35 4 24 вольта
 MCC 12MP3N 80 B3 MCC 12MP3N 80 B5 80 61 36 9 12 вольт
 MCC 24MP3N 80 B3 MCC 24MP3N 80 B5 80 61 36 9 24 вольта



 Мотор-редуктор 24 вольта

MCCE MiniMotor - це черв'ячний мотор-редуктор з планетарною ступінню, оснащений електродвигуном постійного струму 12 або 24 вольта. Існує два варіанта способу приєднання мотор-редуктора - на лапах B3 і на фланці B5

Мотор-редуктор 24 вольта

Розміри моторедуктора MiniMotor MCCE на лапах

Мотор редуктор Minimotor

Розміри моторедуктора MiniMotor MCCE на фланці

Основні характеристики та маркування мотор-редукторів MiniMotor Італія

 маркування i W rpm Nm живлення
 лапи фланець
 MCCE 12MP 37.5 B3 MCCE 12MP 37.5 B5 37.5 37 74 2.8 12 вольт
 MCCE 24MP 37.5 B3 MCCE 24MP 37.5 B5 37.5 37 74 2.8 24 вольта
 MCCE 12MP3N 37.5 B3 MCCE 12MP3N 37.5 B5 37.5 75 74 7.9 12 вольт
 MCCE 12MP4N 37.5 B3 MCCE 12MP3N 37.5 B5 37.5 150 74 15.8 12 вольт
 MCCE 24MP3N 37.5 B3 MCCE 24MP4N 37.5 B5 37.5 75 74 7.9 24 вольта
 MCCE 24MP4N 37.5 B3 MCCE 24MP4N 37.5 B5 37.5 150 74 15.8 24 вольта
 MCCE 12MP 50 B3 MCCE 12MP 50 B5 50 37 56 3.7 12 вольт
 MCCE 24MP 50 B3 MCCE 24MP 50 B5 50 37 56 3.7 24 вольта
 MCCE 12MP3N 50 B3 MCCE 12MP3N 50 B5 50 75 56 10.7 12 вольт
 MCCE 12MP4N 50 B3 MCCE 12MP4N 50 B5 50 150 56 21.4 12 вольт
 MCCE 24MP3N 50 B3 MCCE 24MP3N 50 B5 50 75 56 10.7 24 вольта
 MCCE 24MP4N 50 B3 MCCE 24MP4N 50 B5 50 150 56 21.4 24 вольта
 MCCE 12MP 75 B3 MCCE 12MP 75 B5 75 37 37 5.1 12 вольт
 MCCE 24MP 75 B3 MCCE 24MP 75 B5 75 37 37 5.1 24 вольта
 MCCE 12MP3N 75 B3 MCCE 12MP3N 75 B5 75 75 37 15.4 12 вольт
 MCCE 24MP3N 75 B3 MCCE 24MP4N 75 B5 75 75 37 15.4 24 вольта
 MCCE 12MP 100 B3 MCCE 12MP 100 B5 100 37 28 6.5 12 вольт
 MCCE 24MP 100 B3 MCCE 24MP 100 B5 100 37 28 6.5 24 вольта
 MCCE 12MP3N 100 B3 MCCE 12MP3N 100 B5 100 75 28 19.1 12 вольт
 MCCE 24MP3N 100 B3 MCCE 24MP3N 100 B5 100 75 28 19.1 24 вольта
 MCCE 12MP 150 B3 MCCE 12MP 150 B5 150 37 18.6 9.3 12 вольт
 MCCE 24MP 150 B3 MCCE 24MP 150 B5 150 37 18.6 9.3 24 вольта
 MCCE 12MP3N 150 B3 MCCE 12MP3N 150 B5 150 68 19 23.5 12 вольт
 MCCE 24MP3N 150 B3 MCCE 24MP3N 150 B5 150 68 19 23.5 24 вольта
 MCCE 12MP 200 B3 MCCE 12MP 200 B5 200 37 14 11.6 12 вольт
 MCCE 24MP 200 B3 MCCE 24MP 200 B5 200 37 14 11.6 24 вольта
 MCCE 12MP3N 200 B3 MCCE 12MP3N 200 B5 200 54 14.5 23.5 12 вольт
 MCCE 24MP3N 200 B3 MCCE 24MP3N 200 B5 200 54 14.5 23.5 24 вольта
 MCCE 12MP 300 B3 MCCE 12MP 300 B5 300 37 9.3 16.3 12 вольт
 MCCE 24MP 300 B3 MCCE 24MP 300 B5 300 37 9.3 16.3 24 вольта
 MCCE 12MP3N 300 B3 MCCE 12MP3N 300 B5 300 50 9.8 23.5 12 вольт
 MCCE 24MP3N 300 B3 MCCE 24MP3N 300 B5 300 50 9.8 23.5 24 вольта
 MCCE 12MP 350 B3 MCCE 12MP 350 B5 350 37 8 17.3 12 вольт
 MCCE 24MP 350 B3 MCCE 24MP 350 B5 350 37 8 17.3 24 вольта
 MCCE 12MP3N 350 B3 MCCE 12MP3N 350 B5 350 46 8.5 23.5 12 вольт
 MCCE 24MP3N 350 B3 MCCE 24MP3N 350 B5 350 46 8.5 23.5 24 вольта
 MCCE 12MP 400 B3 MCCE 12MP 400 B5 400 37 7 18.6 12 вольт
 MCCE 24MP 400 B3 MCCE 24MP 400 B5 400 37 7 18.6 24 вольта
 MCCE 12MP3N 400 B3 MCCE 12MP3N 400 B5 400 42 7.6 23.5 12 вольт
 MCCE 24MP3N 400 B3 MCCE 24MP3N 400 B5 400 42 7.6 23.5 24 вольта

Minimotor MCCE24MP

На европейском рынке мотор-редукторы MiniMotor встречаются под торговыми марками siegfried getriebemotor smc, Spörk Antriebssysteme GmbH.

На сторінках нашого сайта ви можете завантажити PDF-каталоги мотор-редукторів, електродвигунів та сервоприводів MiniMotor. Звертайтесь до наших інженерів і ви зможете отримати комерційні пропозиції та замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір зубчастих муфт та мотор-редукторів за технічним завданням.



Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua

pdf каталог редукторов



Каталог мотор-редукторов Minimotor
мотор-редуктор Minimotor 		Каталог редукторов Minimotor IP67
 мотор-редуктор Minimotor IP67
