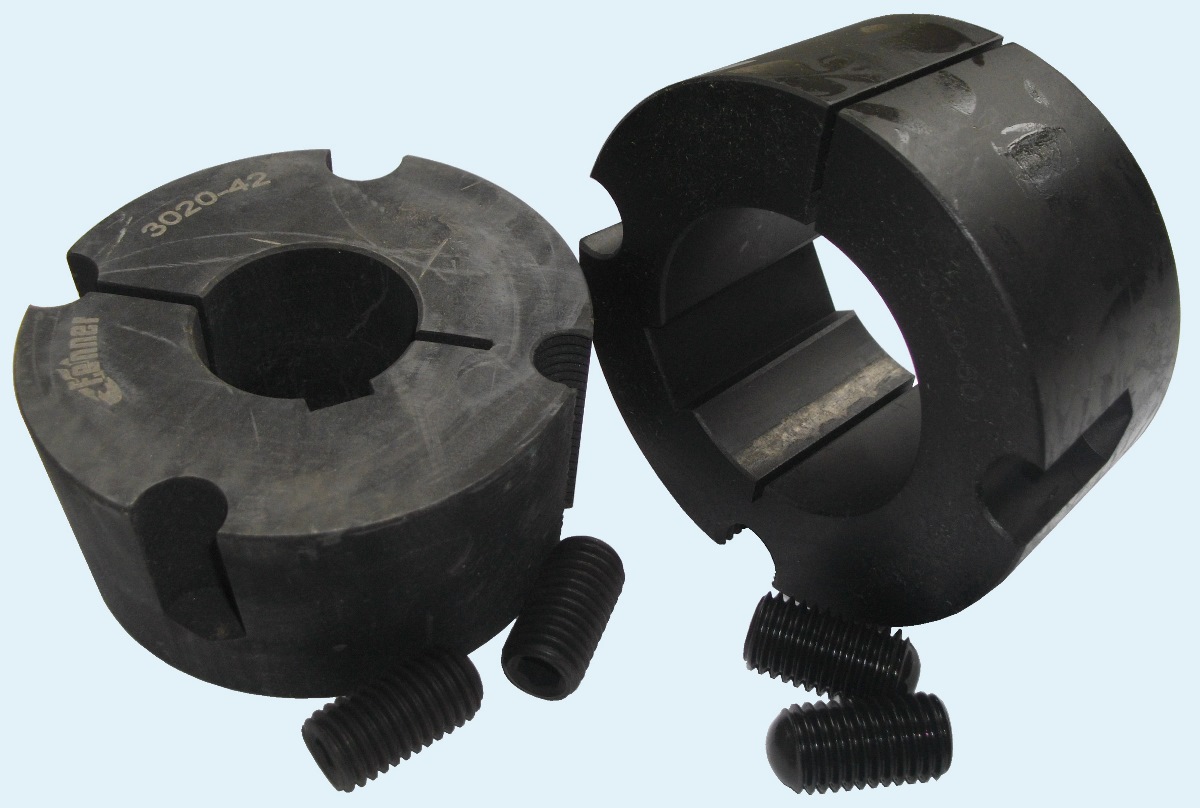

Конічна монтажна втулка Sati TB3020

конусний затиск 3020

Taper bush TB3020 Sati

втулка для шкива

Конусний затиск Taper bush 3020. Основні розміри та маркуванні швидкозмінних втулок.

 тип втулки D2, мм шпонка альтернативне позначення
 Sati TB 3020-25 25 8 TL 3020 d=25, 3020/25, PHF TB3020X25MM SKF, TL 3020x25, 029P0025, (TL) 3020/25
 Sati TB 3020-28 28 8 TL 3020 d=28, 3020/28, PHF TB3020X28MM SKF, TB3020x28, 029P0028, (TL) 3020/28
 Sati TB 3020-30 30 8 TL 3020 d=30, 3020/30, PHF TB3020X30MM SKF, TB3020x30, 029P0030, (TL) 3020/30
 Sati TB 3020-32 32 10 TL 3020 d=32, 3020/32, PHF TB3020X32MM SKF, TB3020x32, 029P0032, (TL) 3020/32
 Sati TB 3020-35 35 10 TL 3020 d=35, 3020/35, PHF TB3020X35MM SKF, TB3020x35, 029P0035, (TL) 3020/35
 Sati TB 3020-38 38 10 TL 3020 d=38, 3020/38, PHF TB3020X38MM SKF, TB3020x38, 029P0038, (TL) 3020/38
 Sati TB 3020-40 40 12 TL 3020 d=40, 3020/40, PHF TB3020X40MM SKF, TB3020x40, 029P0040, (TL) 3020/40
 Sati TB 3020-42 42 12 TL 3020 d=42, 3020/42, PHF TB3020X42MM SKF, TB3020x42, 029P0042, (TL) 3020/42
 Sati TB 3020-45 45 14 TL 3020 d=45, 3020/45, PHF TB3020X45MM SKF, TB3020x45, 029P0045, (TL) 3020/45
 Sati TB 3020-48 48 14 TL 3020 d=48, 3020/48, PHF TB3020X48MM SKF, TB3020x48, 029P0048, (TL) 3020/48
 Sati TB 3020-50 50 14 TL 3020 d=50, 3020/50, PHF TB3020X50MM SKF, TB3020x50, 029P0050, (TL) 3020/50
 Sati TB 3020-55 55 16 TL 3020 d=55, 3020/55, PHF TB3020X55MM SKF, TB3020x55, 029P0055, (TL) 3020/55
 Sati TB 3020-60 60 18 TL 3020 d=60, 3020/60, PHF TB3020X60MM SKF, TB3020x60, 029P0060, (TL) 3020/60
 Sati TB 3020-65 65 18 TL 3020 d=65, 3020/65, PHF TB3020X65MM SKF, TB3020x65, 029P0065, (TL) 3020/65
 Sati TB 3020-70 70 20 TL 3020 d=70, 3020/70, PHF TB3020X70MM SKF, TB3020x70, 029P0070, (TL) 3020/70
 Sati TB 3020-75 75 20 TL 3020 d=75, 3020/75, PHF TB3020X75MM SKF, TB3020x75, 029P0075, (TL) 3020/75
 Sati TB 3020-80 80 22 TL 3020 d=80, 3020/80, PHF TB3020X80MM SKF, TB3020x80, 029P0080, (TL) 3020/80

Конусні затиски Teper bush з циліндричним отвором та шпоночним пазом широко поширені для монтування на циліндричний вал різноманітних ступиць, адапторів, клинових шківів, зубчастих шківів, зірочок для ланцюгів, еластичних муфт для з'єднання валів.

швидкозмінна монтажна втулка 3020

Універсальна конструкція та висока якість допоможе вам замінити конісні монтажні втулки виробництва Fenner, SKF, Renold, Sit, Challenge, Optibelt, Martin, Tsubaki.

На сторінках нашого сайта ви зможете скачати PDF-каталоги та додаткову технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок ланцюгових передач та підбір мотор-редукторів згідно технічного завдання.
