Карданный шарнир (муфта Гука)

шарнир карданный

Карданный шарнир с подшипниками качения или шарниром скольжения

Карданная муфта - это один из видов карданных валов и используется для соединения перекрещивающихся валов. Диапазон применения такого шарнира достаточно широк - сельхозтезника, краны, прокатное и металлургическое оборудование. Для переналаживаемого оборудования выпускаются быстросьёмные карданные валы и шарниры.

Карданный шарнир

В ассортименте компании Elso вы найдёте карданные муфты с передаваемым моментом от 8 Нм (DIN 808) до нескольких тысяч Нм.

Размеры карданных шарнирова

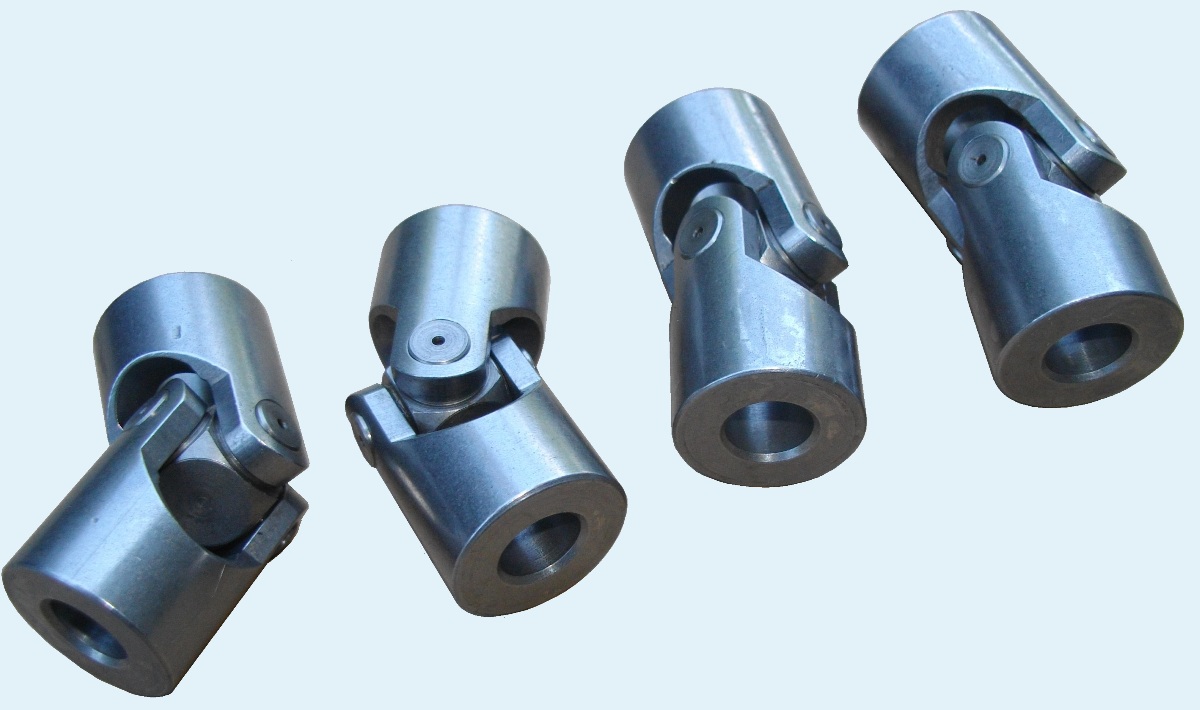

Карданный шарнир одинарный с подшипником скольжения.

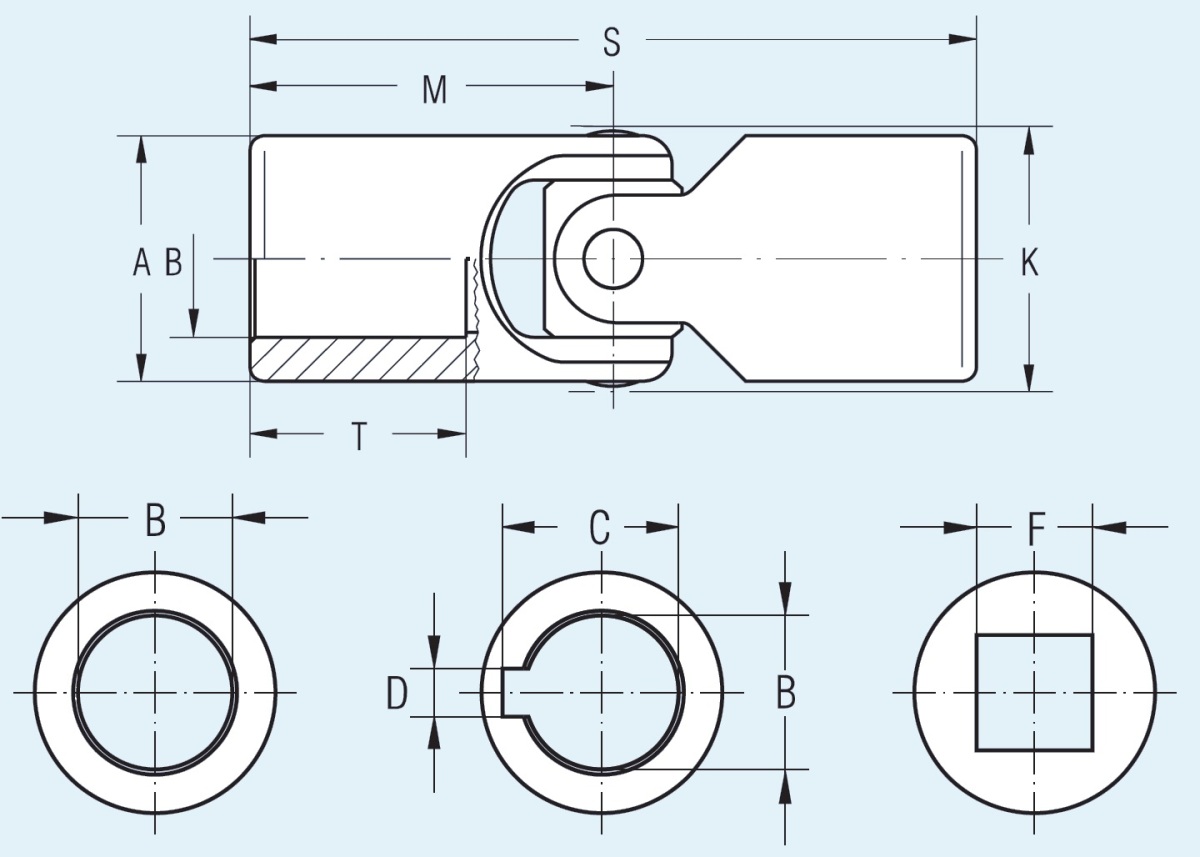

Основные размеры и обрзначения. Максимальная рабочая скорость до 1000 об/мин, максимальный угол перегиба - 45 градусов.

 DIN 808 Elso / Elbe B A F S
 тип тип mm mm mm mm
 01G 6  16 6 34
  0.713.xxx 8 13 6 42
 02G 8 16 8 40
 03GB 0.716.xxx 10 16 8 52
 03G 10 22 10 48
  0.720.xxx 12 20 10 62
 04GB 12 22 10 62
 04G 12 25 12 56
 05G 14 28 14 60
 1GB 0.725.xxx 16 25 12 74
 1G 16 32 16 68
 2G 18 36 18 74
 3GB 0.732.xxx 20 32 16 86
 3G 20 42 20 82
 4G 22 45 22 95
 0.740.xxx 25 40 20 108
 5GB 25 42 20 108
 5G 25 50 25 108
 6G 30 58 30 122
 6GB 30 50 25 132
 0.750.xxx 32 50 25 132
 6G1 32 58 30 130
 7G 35 70 140
 0.763.xxx 40 63 32 166
 8GB 40 70  166
 8G 40 80  160
 9G 50 95  190



карданная муфта



Elso

Двойной карданный шарнир Elso/Elbe с подшипником скольжения.

Номинальная скорость вращения - до 1000 об/мин. Угол перегиба - до 45 градусов. Основные размеры и характеристики:

 посадочное отверстие M S A B F
 круглое со шпоночным
 пазом		 квадратное mm mm mm mm mm
 0.713.400 0.713.403 0.713.404 21 60 13 8 6
 0.716.400 0.716.403 0.716.404 26 74 16 10 8
 0.720.400 0.720.403 0.720.404 31 88 20 12 10
 0.725.400 0.725.403 0.725.404 37 104 25 16 12
 0.732.400 0.732.403 0.732.404 43 124 32 20 16
 0.740.400 0.740.403 0.740.404 54 156 40 25 20
 0.750.400 0.750.403 0.750.404 66 188 50 32 25
 0.763.400 0.763.403 0.763.404 83 238 63 40 32



Карданная муфта
