Мотор-редуктор насадний, Benzlers J Sala

Benzlers sala редуктор

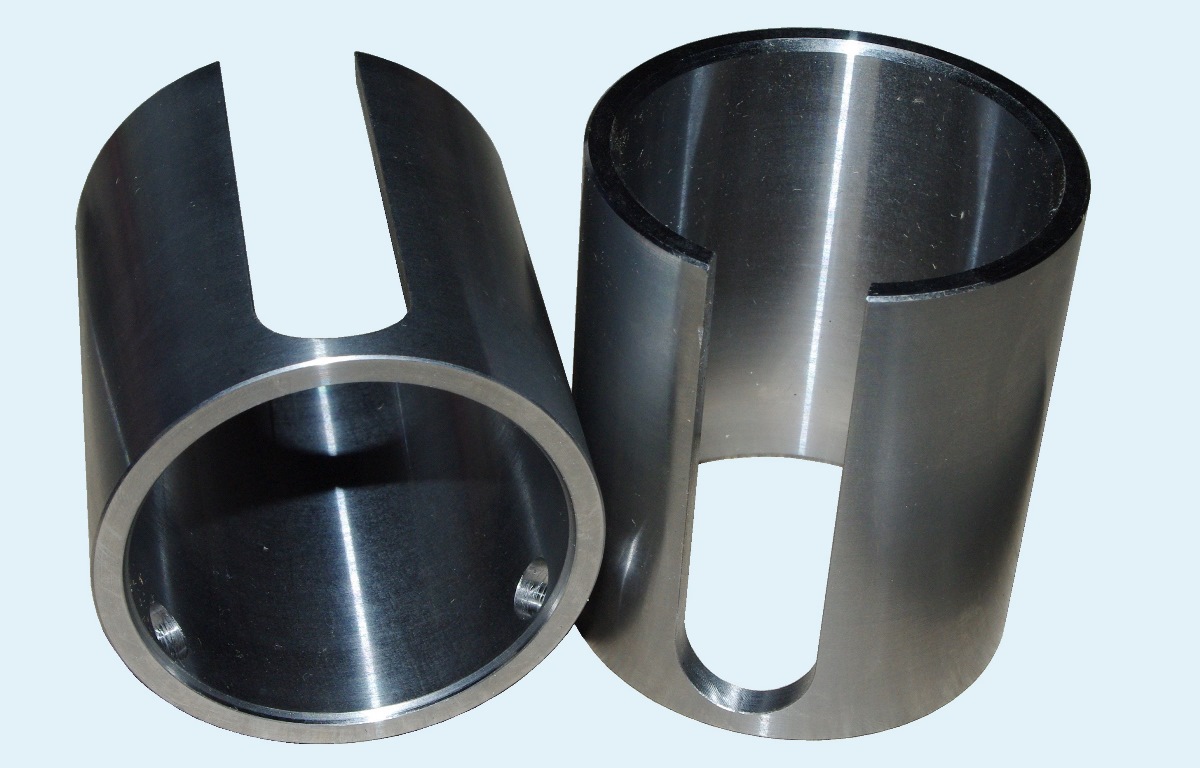

Моторредуктор / редуктор Benzlers SALA з монтуванням на циліндричний полий вал, або на конічні звидкозмінні втулки KIBO. Редуктори SALA виготовляються в Швеції, мають просту та надійну конструкцію, що складається з двох косозубих циліндричних зубчастих пар.

Корпус из сірого чавуну знижує вібрацію, розсіює тепло та надійно утримує підшипники. Косозубі циліндричні колеса пройшли цементацію та гартування, мають шліфований профіль, тому редуктор довговічний і тихий. Набір передаточних чисел обмежений значеннями 5, 15, 20, 25 і додаткове регулювання швидкості роботи відвувається за рахунок клинопасової передачі. Додатково, клинопасова передача є захисною ланкою, паси руйнуються при перенавантаженні, залишаючи сам привід цілим.
При побудуванні елеваторів, конвейєрів та норій, для запобігання саморозвантажуванню конвейєра в редуктор Benzlers SALA вбудовується блокіратор зворотнього руху (обгонна муфта).

Benzlers SALA



Benzlers sala j72

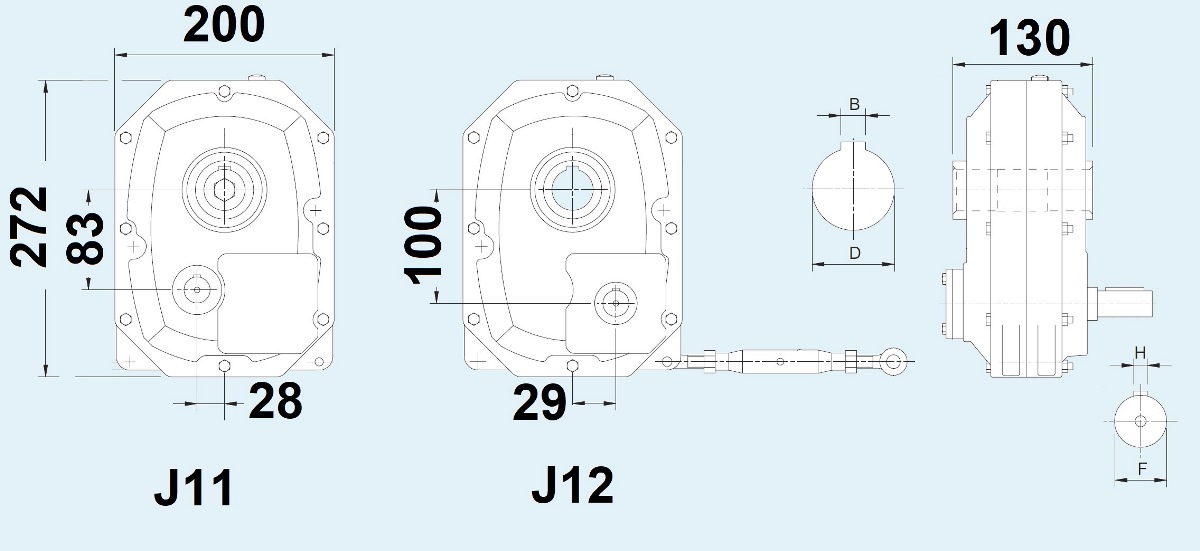

Benzlers SALA J11/J12

 виконання з полим валом виконання з втулками KIBO ratioD,
mm
маркування попередніх генерацій
 J11A--5--035-2------
 J11A 5:1 D=35
 J11A/--/5/--/035/-/2/--/----
 J11A--5-K035-2------
 J11A/--/5/-/K/035/-/2/--/----
 4,94 35 SALA TV11/4.50:1
 J11B--5--045-2------
 J11B 5:1 D=45
 J11B/--/5/--/045/-/2/--/----
 J11B--5-K045-2------
 J11B/--/5/-/K/045/-/2/--/----
 4,94 45
 J12A-15--035-2------
 J12A 15:1 D=35
 J12A/-/15/--/035/-/2/--/----
 J12A-15-K035-2------
 J12A/-/15/-/K/035/-/2/--/----
 15,09 35 SALA TV12/14.82:1
 J12B-15--045-2------
 J12B 15:1 D=45
 J12B/-/15/--/045/-/2/--/----
 J12B-15-K045-2------
 J12B/-/15/--/045/-/2/--/----
 15,09 45 BT12D45 15.09:1
 J12A-25--035-2------
 J12A 25:1 D=35
 J12A/-/25/--/035/-/2/--/----
 J12A-25-K035-2------
 J12A/-/25/-/K/035/-/2/--/----
 24,96 35
 J12B-25--045-2------
 J12B 25:1 D=45
 J12B/-/25/--/045/-/2/--/----
 J12B-25-K045-2------
 J12B/-/25/-/K/045/-/2/--/----
 24,96 45



Benzlers SALA J21/J22

 исполнение полый вал исполнение втулки KIBO ratio D,
mm
маркування попередніх генерацій
 J21A--5--045-2------
 J21A 5:1 D=45
 J21A--5-K045-2------ 5.00 45 SALA TV21/4.50:1
 J21B--5--055-2------
 J21B 5:1 D=55
 J21B--5-K055-2------ 5.00 55
 J22A-15--045-2------
 J22A 15:1 D=45
 J22A-15-K045-2------ 15,22 45 SALA TV22/15.43:1
 J22B-15--055-2------
 J22B 15:1 D=55
 J22B-15-K055-2------ 15,22 55 J22B ratio 15.22:1
 J22A-25--045-2------
 J22A 25:1 D=45
 J22A-25-K045-2------ 24,38 45
 J22B-25--055-2------
 J22B 25:1 D=55
 J22B-25-K055-2------ 24,38 55



Benzlers SALA J51/J52

 виконання з
 полим валом
 виконання з втулками KIBO ratio D,
mm
маркування попередніх генерацій
 J51A--5--060-2------
 J51A 5:1 D=60
 J51A--5-K060-2------ 5.08 60 SALA TV51/4.43:1
 J51B--5--075-2------
 J52B 5:1 D=75
 J51B--5-K075-2------ 5.08 75
 J52A-15--060-2------
 J52A 15:1 D=60
 J52A-15-K060-2------
 J52A/-/15/-/K/060/-/2/--/-/-/-/-
 15,39 60 SALA TV052/15.42:1
 J52B-15--075-2------
 J52B 15:1 D=75
 J52B-15-K075-2------ 15,39 75
 J52A-25--060-2------
 J52A 25:1 D=60
 J52A-25-K060-2------
 J52A/-/25/-/K/060/-/2/--/-/-/-/-
 24,72 60 BT52C25 24,72:1
 J52B-25--075-2------
 J52B 25:1 D=75
 J52B-25-K075-2------ 24,72 75



Benzlers SALA J71/J72

 виконання з
 полим валом
 исполнение втулки KIBO ratio D,
 mm
маркування попередніх генерацій
 J71A--5--070-2------
 J71A 5:1 D=70
 J71A--5-K070-2------ 4,94 70 SALA TV71/4.45:1
 J71B--5--085-2------
 J71B 5:1 D=85
 J71B--5-K085-2------ 4,94 85
 J72A-15--070-2------
 J72A 15:1 D=70
 J72A-15-K070-2------
 J72A/-/15/-/K/070/-/2/--/-/-/-/-
 14,61 70 SALA TV72/14.83:1
 J72B-15--085-2------
 J72B 15:1 D=85
 J72B-15-K085-2------ 14,61 85
 J72A-25--070-2------
 J72A 25:1 D=70
 J72A-25-K070-2------
 J72A/-/15/-/K/070/-/2/--/-/-/-/-
 24,44 70 SALA TV72 25:1
 J72B-25--085-2------
 J72B 25:1 D=85
 J72B-25-K085-2------ 24,44 85



Benzlers SALA J100

 виконання з
 полим валом
 исполнение втулки KIBO rstio D,
mm
маркування попередніх генерацій

 J100--5--100-2------
 J100 5:1 D=100
 J100/--/5/-/-/100/-/2/--/----

 J100--5-K080-2------
J100/--/5/-/K/080/-/2/--/----
 J100--5-K085-2------
 J100/--/5/-/K/085/-/2/--/----
 J100--5-K090-2------
 J100/--/5/-/K/090/-/2/--/----
 J100--5-K095-2------
 J100/--/5/-/K/095/-/2/--/----
 J100--5-K100-2------
 J100/--/5/-/K/100/-/2/--/----
 5,07 100 J100 5:1 D=100
 J100-15--100-2------
 J100 15:1 D=100
 J100/-/5/-/-/100/-/2/--/----
 J100-15-K080-2------
 J100/-/15/-/K/080/-/2/--/----
 J100-15-K085-2------
 J100/-/15/-/K/085/-/2/--/----
 J100-15-K090-2------
 J100/-/15/-/K/090/-/2/--/----
 J100-15-K095-2------
 J100/-/15/-/K/095/-/2/--/----
 J100-15-K100-2------
 J100/-/15/-/K/100/-/2/--/----
 15,94 100 J100 15:1 D=100
 J100-20--100-2------
 J100 20:1 D=100
 J100/-/20/-/-/100/-/2/--/----
 J100-20-K080-2------
 J100/-/20/-/K/080/-/2/--/----
 J100-20-K085-2------
 J100/-/20/-/K/085/-/2/--/----
 J100-20-K090-2------
 J100/-/20/-/K/090/-/2/--/----
 J100-20-K095-2------
 J100/-/20/-/K/095/-/2/--/----
 J100-20-K100-2------
 J100/-/20/-/K/100/-/2/--/----
 19,99 100 J100 20:1 D=100
 J100-25--100-2------
 J100 25:1 D=100
 J100/-/25/-/-/100/-/2/--/----
 J100-25-K080-2------
 J100/-/25/-/K/080/-/2/--/----
 J100-20-K085-2------
 J100/-/20/-/K/085/-/2/--/----
 J100-20-K090-2------
 J100/-/20/-/K/090/-/2/--/----
 J100-20-K095-2------
 J100/-/20/-/K/095/-/2/--/----
 J100-20-K100-2------
 J100/-/20/-/K/100/-/2/--/----
 25,00 100 J100 25:1 D=100




47226457-02   BT51 5,76:1 TETRA PAK STAINL
