Конічна монтажна втулка TB 1210

конусний затиск 1210

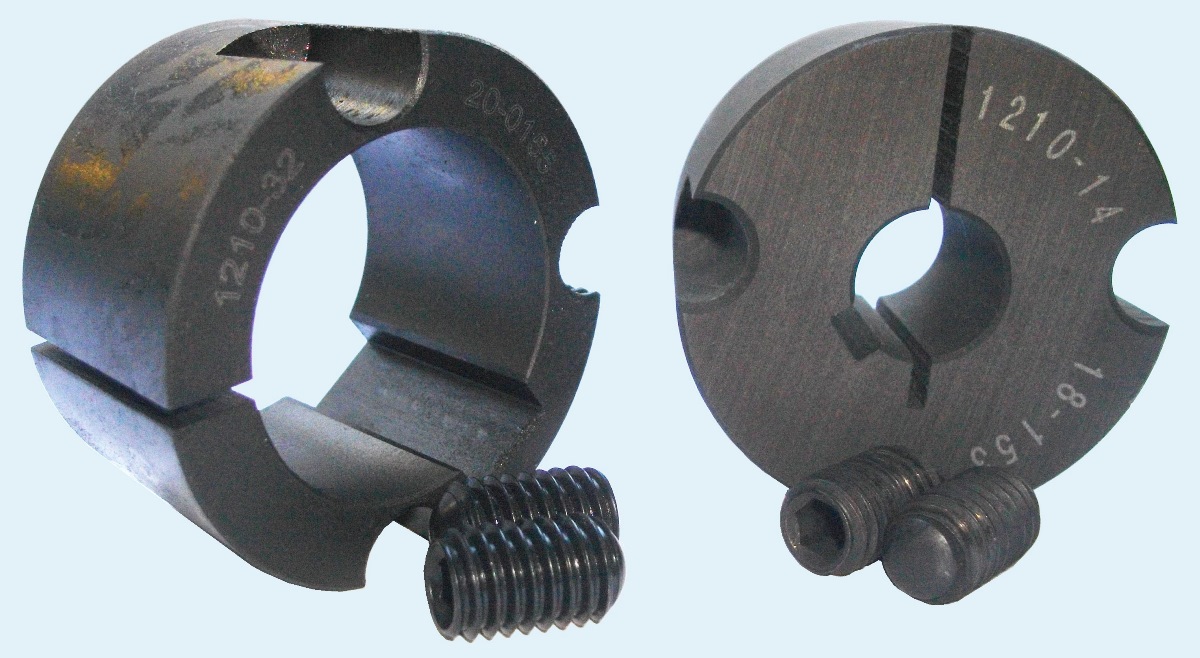

Конусний швидкозмінний затиск Taper Lock TB-1210

Конічні монтажні втулки Sati taper bush широко використовуються для встановлення на циліндричний вал зі шпоночним пазом різноманітних компонентів механічної трансмісії - клинових шківів SPZ, SPA, SPB, зубчатих шківів HTD 5M, HTD 8M, кулачкових муфт X-Flex, HRC, торових еластичних муфт Desch Flex, зірочок для роликових ланцюгів, приварних та болтових ступиць.

втулка монтажная

Конічна швидкозмінна втулка Taper bush 1210. Основні розміри та позначення

 тип втулки D2, мм шпонка додаткове позначення
 TB 1210-11 d-11 4 TB 1210/11, TL1210.11mm
 TB 1210-12 d-12 4 TB 1210/12, TL1210.12mm
 TB 1210-14 d-14 5 TB 1210/14, TL1210.14mm
 TB 1210-15 d-15 5 TB 1210/15, TL1210.15mm
 TB 1210-16 d-16 5 TB 1210/16, TL1210.16mm
 TB 1210-18 d-18 6 TB 1210/18, TL1210.18mm
 TB 1210-19 d-19 6 TB 1210/19, TL1210.19mm
 TB 1210-20 d-20 6 TB 1210/20, TL1210.20mm
 TB 1210-22 d-22 6 TB 1210/22, TL1210.22mm
 TB 1210-24 d-24 8 TB 1210/24, TL1210.24mm
 TB 1210-25 d-25 8 TB 1210/25, TL1210.25mm
 TB 1210-28 d-28 8 TB 1210/28, TL1210.28mm
 TB 1210-30 d-30 8 TB 1210/30, TL1210.30mm
 TB 1210-32 d-32 10 TB 1210/32, TL1210.32mm

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись ло наших інженерів ви зможете замовити розрахунок пасових та ланцюгових передач, підбір компонентів приводу та підбір мотор-редукторів згідно технічного завдання.
