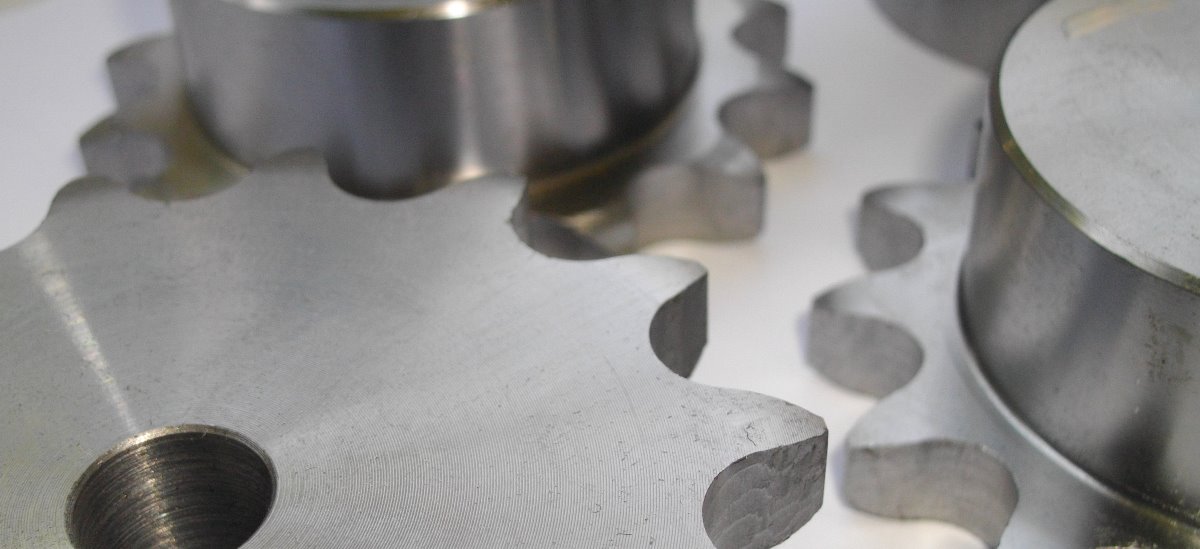

Зірочка Sati для однорядного роликового ланцюга 16B-1 ISO/R 606 / DIN 8187 (крок 25,4 мм, діаметр ролика 15,88). Зірочка виготовлена з вуглецевої сталі С45 - 0,45% вуглеця. Зубці без термообробки, посадочний отвір - під розточування.
артикул SATI | кількість зубів | Dp, мм | De, мм | D, мм | d, мм | H, мм | |
PS12008 | 1"X17,02 Z=8 | 8 | 66,37 | 77,00 | 16 | 42 | 35 |
PS12009 | 1"X17,02 Z=9 | 9 | 74,27 | 85,00 | 16 | 50 | 35 |
PS12010 | 1"X17,02 Z=10 | 10 | 82,19 | 93,00 | 16 | 55 | 35 |
PS12011 | 1"X17,02 Z=11 | 11 | 90,14 | 99,50 | 20 | 61 | 40 |
PS12012 | 1"X17,02 Z=12 | 12 | 98,14 | 109,00 | 20 | 69 | 40 |
PS12013 | 1"X17,02 Z=13 | 12 | 106,12 | 117,00 | 20 | 78 | 40 |
PS12014 | 1"X17,02 Z=14 | 14 | 114,15 | 125,00 | 20 | 84 | 40 |
PS12015 | 1"X17,02 Z=15 | 15 | 122,17 | 133,00 | 20 | 92 | 40 |
PS12016 | 1"X17,02 Z=16 | 16 | 130,20 | 141,00 | 20 | 100 | 45 |
PS12017 | 1"X17,02 Z=17 | 17 | 138,22 | 149,00 | 20 | 100 | 45 |
PS12018 | 1"X17,02 Z=18 | 18 | 146,28 | 157,00 | 20 | 100 | 45 |
PS12019 | 1"X17,02 Z=19 | 19 | 154,33 | 165,20 | 20 | 100 | 45 |
PS12020 | 1"X17,02 Z=20 | 20 | 162,38 | 173,20 | 20 | 100 | 45 |
PS12021 | 1"X17,02 Z=21 | 21 | 170,43 | 181,20 | 25 | 110 | 50 |
PS12022 | 1"X17,02 Z=22 | 22 | 178,48 | 189,30 | 25 | 110 | 50 |
PS12023 | 1"X17,02 Z=23 | 23 | 186,53 | 197,50 | 25 | 110 | 50 |
PS12024 | 1"X17,02 Z=24 | 24 | 194,59 | 205,50 | 25 | 110 | 50 |
PS12025 | 1"X17,02 Z=25 | 25 | 202,66 | 213,50 | 25 | 110 | 50 |
PS12026 | 1"X17,02 Z=26 | 26 | 210,72 | 221,60 | 25 | 120 | 50 |
PS12027 | 1"X17,02 Z=27 | 27 | 218,79 | 229,60 | 25 | 120 | 50 |
PS12028 | 1"X17,02 Z=28 | 28 | 226,85 | 237,70 | 25 | 120 | 50 |
PS12029 | 1"X17,02 Z=29 | 29 | 234,92 | 245,80 | 25 | 120 | 50 |
PS12030 | 1"X17,02 Z=30 | 30 | 243,00 | 254,00 | 25 | 120 | 50 |
PS12031 | 1"X17,02 Z=31 | 31 | 251,08 | 262,00 | 25 | 120 | 50 |
PS12032 | 1"X17,02 Z=32 | 32 | 259,13 | 270,00 | 25 | 120 | 50 |
PS12033 | 1"X17,02 Z=33 | 33 | 267,21 | 278,50 | 25 | 120 | 50 |
PS12034 | 1"X17,02 Z=34 | 34 | 275,28 | 287,00 | 25 | 120 | 50 |
PS12035 | 1"X17,02 Z=35 | 35 | 283,36 | 296,20 | 25 | 120 | 50 |
PS12036 | 1"X17,02 Z=36 | 36 | 291,44 | 304,60 | 25 | 120 | 50 |
PS12037 | 1"X17,02 Z=37 | 37 | 299,51 | 312,60 | 25 | 120 | 50 |
PS12038 | 1"X17,02 Z=38 | 38 | 307,59 | 320,70 | 25 | 120 | 50 |
PS12039 | 1"X17,02 Z=39 | 39 | 315,67 | 328,80 | 25 | 120 | 50 |
PS12040 | 1"X17,02 Z=40 | 40 | 323,73 | 336,90 | 25 | 120 | 50 |
PS12041 | 1"X17,02 Z=41 | 41 | 331,82 | 345,00 | 25 | 133 | 68 |
PS12042 | 1"X17,02 Z=42 | 42 | 339,90 | 353,00 | 25 | 133 | 68 |
PS12043 | 1"X17,02 Z=43 | 43 | 347,98 | 361,10 | 25 | 133 | 68 |
PS12044 | 1"X17,02 Z=44 | 44 | 356,06 | 369,10 | 25 | 133 | 68 |
PS12045 | 1"X17,02 Z=45 | 45 | 364,12 | 377,10 | 25 | 133 | 68 |
PS12046 | 1"X17,02 Z=46 | 46 | 372,21 | 385,20 | 25 | 133 | 68 |
PS12047 | 1"X17,02 Z=47 | 47 | 380,29 | 393,20 | 25 | 133 | 68 |
PS12048 | 1"X17,02 Z=48 | 48 | 388,36 | 401,30 | 25 | 133 | 68 |
PS12049 | 1"X17,02 Z=49 | 49 | 396,44 | 409,30 | 25 | 133 | 68 |
PS12050 | 1"X17,02 Z=50 | 50 | 404,52 | 417,30 | 25 | 133 | 68 |
PS12055 | 1"X17,02 Z=55 | 55 | 444,93 | 457,90 | 40 | 133 | 68 |
PS12057 | 1"X17,02 Z=57 | 57 | 461,07 | 474,00 | 40 | 133 | 68 |
PS12060 | 1"X17,02 Z=60 | 60 | 485,32 | 498,30 | 40 | 133 | 68 |
PS12065 | 1"X17,02 Z=65 | 65 | 525,73 | 538,80 | 40 | 133 | 68 |
PS12076 | 1"X17,02 Z=76 | 76 | 614,65 | 627,00 | 40 | 145 | 68 |
PS12095 | 1"X17,02 Z=95 | 95 | 768,22 | 781,10 | 40 | 160 | 78 |
PS12114 | 1"X17,02 Z=114 | 114 | 921,81 | 934,30 | 40 | 160 | 78 |
Для комплектації приводів ви також можете придбати з'єднувальні ланки, направляючі ланцюгів, інструменти для розбирання ланцюгів, натяжні пристрої, ланцюгові муфти, зубчасті муфти, зубчасті ланцюги, зубчасті шківи та зубчасті паси, зубчасті рейки, конічні зубчасті пари та циліндричні зубчасті колеса.
На сторінках нашого сайта ви можете скачати PDF-каталоги та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач, розрахунок клинопасових передач та підбір мотор-редукторів згідно технічного завдання.
