Електродвигун з гальмом, тип BM

Одним з типів електродвигуна з гальмом є конструктивний тип BM. Цей тип електродвигуна компактніший, але складніший в обслуговуванні.

електродвигун з електромагнітним гальмом

Особливістю електродвигунів MGM motori elettrici типу BM є розташування та конструкція гальма. Гальмо розташоване між задньою кришкою двигуна та крильчаткою обдува (на відміну від двигунів типу BA/CF). Також, стандартним виконанням для двигунів MGM BM є гальмо постійного струму. При цьому випрямлювач для живлення гальма вбудовується в кришку клеммної коробки.

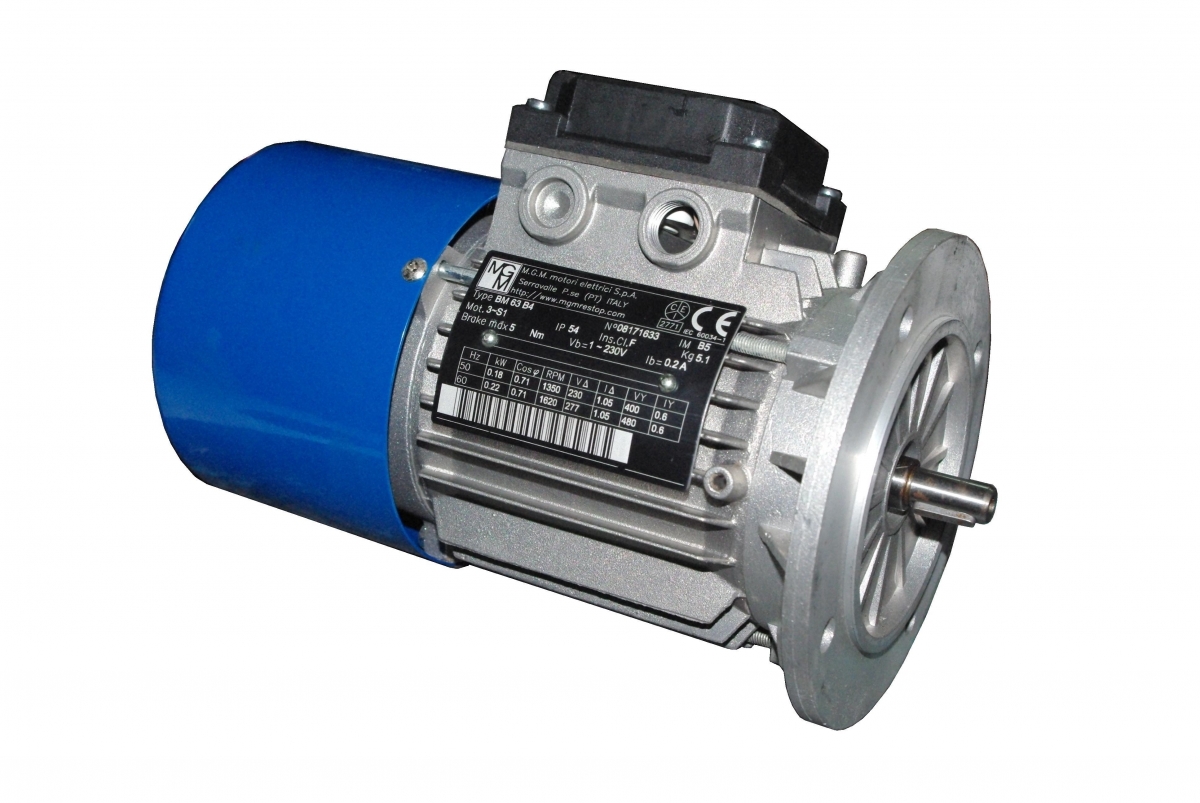

Электромотор со встроенным тормозом

Готові запропонувати наступні типорозміри електродвигунів з гальмом:

Параметры двухполюсных двигателей MGM motori elettrici с тормозом BM (3000 об/мин)

 электродвигатель мощность,
 кВт
 скорость,
 об/мин
 крутящий момент,
 Нм
 момент торможения,
 Нм
 уровень шума,
 дБ
 вес, кг
 BM 56 A2 0.09 2820 0.30 2 58 4.0
 BM 56 B2 0.12 2760 0.42 2 58 4.0
 BM 63 A2 0.18 2800 0.61 5 59 4.5
 BM 63 B2 0.25 2800 0.85 5 59 5.0
 BM 63 C2 0.37 2760 1.26 5 59 5.5
 BM 71 A2 0.37 2810 1.26 5 59 7
 BM 71 B2 0.55 2810 1.87 5 59 8
 BM 71 C2 0.75 2810 2.55 5 59 9
 BM 80 A2 0.75 2800 2.56 10 65 12
 BM 80 B2 1.1 2800 3.75 10 65 13
 BM 90 SA2 1.5 2850 5.03 20 72 17
 BM 90 LA2 2.2 2840 7.40 20 72 19
 BM 100 LA2 3.0 2860 10.02 40 74 23
 BM 112 MB2 4.0 2880 13.26 60 75 38
 BM 112 MC2 5.5 2880 18.24 60 75 40
 BM 132 SA2 5.5 2890 18.17 100 75 59
 BM 132 SB2 7.5 2890 24.78 100 75 65
 BM 132 MA2 9.2 2890 30.40 100 75 71
 BM 132 MB2 11.0 2890 36.35 100 75 78
 BM 160 MA2 11.0 2920 35.98 150 77 142
 BM 160 MB2 15.0 2930 48.89 150 77 142
 BM 160 LA2 18.5 2930 60.30 150 77 153

Параметры четырёхполюсных двигателей с тормозом (1500 об/мин)

 электродвигатель мощность, кВт скорость, об/мин крутящий момент, Нм момент торможения, Нм уровень шума, дБ вес, кг
 BM 56 A4 0,06 1390 0,41 2 41 4,0
 BM 56 B4 0,09 1320 0,65 2 41 4,0
 BM 56 C4 0,12 1320 0,87 2 41 4,0
 BM 63 A4 0,12 1330 0,86 5 42 4,5
 BM 63 B4 0,18 1350 1,27 5 42 5,0
 BM 63 C4 0,22 1350 1,56 5 42 5,5
 BM 63 D4 0,30 1350 2,12 5 42 6,0
 BM 71 A4 0,25 1400 1,71 5 45 7,0
 BM 71 B4 0,37 1400 2,52 5 45 8,0
 BM 71 C4 0,55 1360 3,86 5 45 9,0
 BM 71 D4 0,65 1350 4,60 5 45 9,5
 BM 80 A4 0,55 1400 3,75 10 47 12,0
 BM 80 B4 0,75 1400 5,12 10 47 13,0
 BM 80 C4 0,90 1390 6,18 10 47 14,0
 BM 90 SA4 1,10 1400 7,50 20 55 16,5
 BM 90 LA4 1,50 1400 10,23 20 55 19,0
 BM 90 LB4 1,85 1400 12,62 20 55 21,5
 BM 90 LC4 2,2 1390 15,12 20 55 21,5
 BM 100 LA4 2,2 1410 14,90 40 57 25
 BM 100 LB4 3,0 1410 20,32 40 57 29
 BM 112 MB4 4,0 1415 27,00 60 61 39
 BM 112 MC4 5,5 1420 36,99 60 61 44
 BM 132 SB4 5,5 1430 36,73 100 62 66
 BM 132 MA4 7,5 1435 49,91 100 62 75
 BM 132 MB4 9,2 1445 60,80 100 62 88
 BM 132 MBX4 11,0 1440 72,95 100 62 88
 BM 160 MA4 9,2 1460 60,18 150 63 130
 BM 160 MB4 11,0 1460 71,95 150 63 136
 BM 160 LA4 15,0 1460 98,12 150 63 153

Параметры шестиполюсных двигателей с тормозом (1000 об/мин)

 электродвигатель мощность, кВт скорость, об/мин крутящий момент, Нм момент торможения, Нм уровень шума, дБ вес, кг
 BM 56 B6 0.06 850 0.67 2 41 4.0
 BM 63 C6 0.09 890 0.97 5 42 5.5
 BM 63 D6 0.12 870 1.32 5 42 6.0
 BM 71 A6 0.18 875 1.96 5 45 7.5
 BM 71 B6 0.25 900 2.65 5 45 8.0
 BM 80 A6 0.37 910 3.88 10 47 12.0
 BM 80 B6 0.55 900 5.84 10 47 13.0
 BM 90 SA6 0.75 910 7.87 20 54 16.0
 BM 90 LA6 1.10 910 11.54 20 54 18.5
 BM 90 LB6 1.30 910 13.64 20 54 20.5
 BM 100 LA6 1.50 930 15.40 40 56 26
 BM 100 LB6 1.85 920 19.20 40 56 28
 BM 112 MB6 2.20 945 22.23 60 58 39
 BM 132 SB6 3.00 960 29.84 100 58 66
 BM 132 MA6 4.00 960 39.79 100 58 71
 BM 132 MB6 5.50 960 54.71 100 58 82
 BM 160 MB6 7.50 965 74.22 150 59 138
 BM 160 LA6 9.20 970 90.58 150 59 156
 BM 160 LB6 11.00 970 108.30 150 59 156
