Двохсторонні клинові паси Bando

Ремень HBB 1980

Клиновий привідний двохсторонній пас Bando double V belt, Японія. Двохсторонні паси призначені для організації привожу на декілька шківів одночасно в можуть рухатись за складною траекторією з вигинанням в обидві сторони. Завдяки свеціальній формі перерізу привідні паси Bando мають краще притискаяня до поверхні шківа. Найбільш сильно двохсторонні паси поширені в млинах, деревообробному обладнанні та сільскогосподарських машинах.

Bando double-v

Стандартні довжини та маркування двохсторонніх пасів Bando double V belt АА / НАА

 Артикул
 Bando
 каталожний номер
 Bando
 допоміжне маркуівння
 AA-51 AA 0051 (1349 Le) 9052-0051, HAA-51, AA-1345Lw, AA-1295Li
 AA-55 AA 0055 (1450 Le) 9052-0055
 AA-60 AA 0060 (1577 Le) 9052-0060
 AA-61 AA 0061 (1600 Le) HAA-61, AA-1600Lw, AA-1550Li
 AA-62 AA 0062 (1628 Le)
 AA-63 AA 0063 (1654 Le)
 AA-64 AA 0064 (1679 Le) HAA-64, AA-1675Lw, AA-1625Li
 AA-66 AA 0066 (1730 Le)
 AA-67 AA 0067 (1755 Le)
 AA-68 AA 0068 (1781 Le) 9052-0068, HAA-68, AA-1777Lw, AA-1727Li
 AA-69 AA 0069 (1805 Le) HAA-69, AA-1803Lw, AA-1753Li
 AA-70 AA 0070 (1831 Le) HAA-70, AA-1828Lw, AA-1778Li
 AA-71 AA 0071 (1857 Le) HAA-71, AA-1854Lw, AA-1803Li
 AA-73 AA 0073 HAA-73, AA-1905Lw, AA-1854Li
 AA-75 AA 0075 (1958 Le) 9052-0075, HAA-75, AA-1955Lw, AA-1904Li
 AA-77 AA 0077 (2009 Le) HAA-77, AA-2000Lw, AA-1956Li, HAA-2000
 AA-78 AA 0078 (2035 Le) HAA-78, AA-2031Lw, AA-1981Li, HAA-2034Lw, HAA-2032Lw, HAA-3032
 AA-80 AA 0080 (2085 Le) 9052-0080, HAA-80, AA-2083Lw, AA-2032Li
 AA-83 AA 0083 HAA-83, AA-2158Lw, AA-2108Li
 AA-85 AA 0085 (2212 Le) 9052-0085, HAA-85, AA-2209Lw, AA-2159Li, HAA-2210Lw, HAA-2160Li
 AA-86 AA 0086 HAA-86, AA-2235Lw, AA-2185Li
 AA-87 AA 0087 HAA-87, AA-2265Lw, AA-2210Li
 AA-88 AA 0088 HAA-88, AA-2285Lw, AA-2235Li
 AA-90 AA 0090 (2339 Le) 9052-0090, HAA-90, AA-2335Lw, AA-2286Li
 AA-91 AA 0091 (2365 Le) HAA-91, AA-2370Lw, AA-2311Li, HAA-2370
 AA-92 AA 0092 HAA-92, AA-2386Lw, AA-2337Li
 AA-93 AA 0093 (2416 Le) HAA-93, AA-2411Lw, AA-2413Lw, AA-2362Li
 AA-94 AA 0094 HAA-94, AA-2438Lw, AA-2388Li
 AA-95 AA 0095 HAA-95, AA-2463Lw, AA-3464Lw, AA-3413Li
 AA-96 AA 0096 (2492 Le) 9052-0096, HAA-96, AA-2500Lw, AA-2438Li, HAA-2500
 AA-98 AA 0098 HAA-98, AA-2539Lw, AA-2489Li
 AA-100 AA 0100 HAA-100, AA-2591Lw, AA-2540Li
 AA-102 AA 0102 (2644 Le) HAA-102, AA-2650Lw, AA-2591Li, HAA-2650
 AA-103 AA 0103 HAA-103, AA-2667Lw, AA-2616Li, HAA-2667
 AA-105 AA 0105 (2720 Le) 9052-0105, HAA-105, AA-2718Lw, AA-2667Li
 AA-108 AA 0108 (2797 Le) HAA-108, AA-2800Lw, AA-2743Li, HAA-2800
 AA-112 AA 0112 (2898 Le) 9052-0112, HAA-112, AA-2896Lw, AA-2845Li
 AA-113 AA 0113 HAA-113, AA-2920Lw, AA-2870Li
 AA-114 AA 0114 HAA-114, AA-2946Lw, AA-2896Li
 AA-115 AA 0115 (2974 Le) AA/HAA-115
 AA-116 AA 0116 (3000 Le) HAA-116, AA-2997Lw, AA-2946Li
 AA-120 AA 0120 (3101 Le) HAA-120, AA-3096Lw, AA-3048Li
 AA-126 AA 0126 HAA-126, AA-3251Lw, AA-3200Li
 AA-128 AA 0128 (3305 Le) 9052-0128, HAA-128, AA/HAA-3302Lw, AA-3251Li, AA-3250Li, HAA-3300
 AA-136 AA 0136 HAA-136, AA-3506Lw, AA-3455Li
 AA-140 AA 0140 (3609 Le) AA/HAA-140
 AA-148 AA 0148 HAA-148, AA-3819Lw, AA-3760Li, 9052-00148
 AA-150 AA 0150 HAA-150, AA-3859Lw, AA-3810Li
 AA-152 AA 0152 HAA-152, AA-3914Lw, HAA-3920Lw, AA-3860Li, AA-3861Li, HAA-3920
 AA-156 AA 0156 HAA-156, AA-1013Lw, AA-3963Li
 AA-157 AA 0157 (4041 Le) AA/HAA-157
 AA-158 AA 0158 (4752 Le) HAA-158, AA-4064Lw, AA-4013Li
 AA-163 AA-0163 HAA-163, AA-4190Lw, AA-4140Li
 AA-166 AA-0166 HAA-166, AA-4266Lw, AA-4216Li

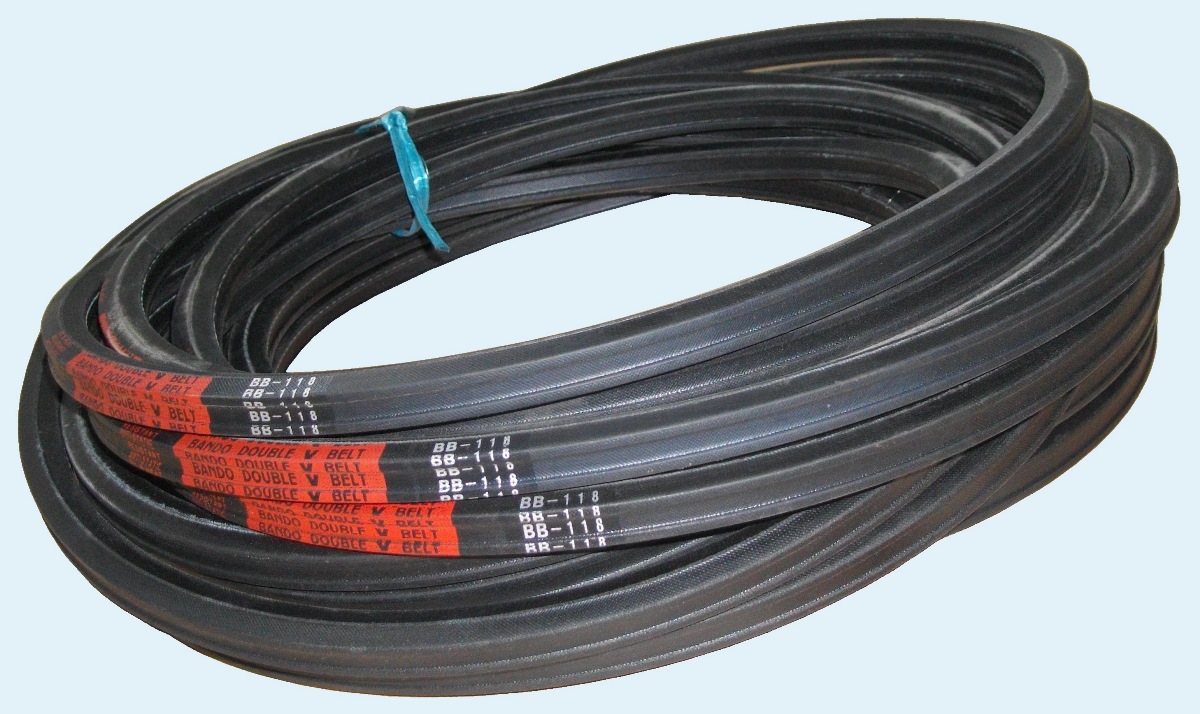

вв-118 Bando double-v belt

Стандартні довжини та маркування двохсторонніх пасів Bando double v belt BB / HBB

 Артикул
 Bando
 Каталожний номер
 Bando
 допоміжне маркування
 BB-45 BB 0045 (1217 Le) 9053-0045
 BB-46 BB 0046 (1242 Le) 9053-0046
 BB-50 BB 0050 (1345 Le)
 BB-51 BB 0051 (1369 Le) 9053-0051
 BB-53 BB 0053 (1420 Le) 9053-0053
 BB-54 BB 0054 (1445 Le)
 BB-55 BB 0055 (1471 Le) 9053-0055
 BB-60 BB 0060 (1598 Le) 9053-0060
 BB-68 BB 0068 (1801 Le) 9053-0068, HBB 68
 BB-71 BB 0071 (1877 Le) 9053-0071
 BB-73 BB 0073 (1928 Le) 9053-0073
 BB-74 BB 0074 (1953 Le) 9053-0074
 BB-75 BB 0075 (1979 Le) 9053-0075, HBB-1980, HBB-1969
 BB-76 BB 0076 (2004 Le)
 BB-77 BB 0077 (2029 Le)
 BB-81 BB 0081 (2131 Le) 9053-0081
 BB-82 BB 0082 (2156 Le)
 BB-83 BB 0083 (2182 Le) HBB-2180
 BB-84 BB 0084 (2210 Le)
 BB-85 BB 0085 (2233 Le) 9053-0085
 BB-88 BB 0088 (2309 Le) HBB-2300
 BB-90 BB 0090 (2360 Le) 9053-0090, HBB-2370
 BB-92 BB 0092 (2410 Le) 9053-0092
 BB-93 BB 0093 (2436 Le) 9053-0093
 BB-94 BB 0094 (2461 Le) 9053-0094
 BB-95 HBB 2487 Le HBB-2500
 BB-97 HBB 2537 Le 9053-0097, HBB-2540
 BB-99 HBB 2588 Le HBB-2600
 BB-101 HBB 2639 Le HBB-2650
 BB-103 HBB 2690 Le 9053-0103
 BB-105 HBB 2741 Le 9053-0105, HBB-2740
 BB-107 HBB 2791 Le 9053-0107, HBB-2800
 BB-108 HBB 2817 Le 9053-0108
 BB-109 HBB 2842 Le HBB-2850
 BB-110 HBB 2868 Le
 BB-111 HBB 2893 Le 9053-0111
 BB-112 HBB 2918 Le 9053-0112, HBB-2920
 BB-114 HBB 2969 Le 9053-0114
 BB-115 HBB 2995 Le HBB-3000
 BB-116 HBB 3020 Le 9053-0116, HBB-3030
 BB-117 HBB 3045 Le
 BB-118 HBB 3071 Le 9053-0118
 BB-120 HBB 3122 Le 9053-0120
 BB-121 HBB 3147 Le HBB-3150
 BB-122 HBB 3172 Le 9053-0122
 BB-123 HBB 3198 Le 9053-0123
 BB-124 HBB 3223 Le 9053-0124
 BB-125 HBB 3249 Le HBB-3250
 BB-126 HBB 3274 Le HBB-3280
 BB-128 HBB 3325 Le 9053-0128, HBB-3325
 BB-129 HBB 3350 Le 9053-0129
 BB-130 HBB 3376 Le 9053-0130
 BB-131 HBB 3401 Le HBB-3390
 BB-133 HBB 3452 Le 9053-0133, HBB-3450
 BB-135 HBB 3503 Le 9053-0135, HBB-3500
 BB-136 HBB 3528 Le 9053-0136
 BB-137 HBB 3553 Le HBB-3550
 BB-138 HBB 3579 Le
 BB-140 HBB 3630 Le 9053-0140
 BB-141 HBB 3655 Le
 BB-143 HBB 3706 Le
 BB-144 HBB 3731 Le 9053-0144, HBB-3730
 BB-145 HBB 3757 Le HBB-3750
 BB-148 HBB 3833 Le
 BB-154 HBB 4000 Le
 BB-155 HBB 4011 Le 9053-0155, HBB-4010
 BB-156 HBB 4036 Le HBB-4040
 BB-157 HBB 4061 Le
 BB-158 HBB 4087 Le 9053-0158
 BB-159 HBB 4112 Le
 BB-162 HBB 4188 Le HBB-4200
 BB-168 HBB 4341 Le 9053-0168
 BB-169 HBB 4366 Le 9053-0169
 BB-173 HBB 4468 Le 9053-0173, HBB-4470
 BB-174 HBB 4493 Le HBB-4500
 BB-175 HBB 4519 Le
 BB-180 HBB 4646 Le 9053-0180
 BB-182 HBB 4696 Le 9053-0182
 BB-184 HBB 4747 Le HBB-4750
 BB-188 HBB 4849 Le
 BB-190 HBB 4900 Le 9053-0190
 BB-194 HBB 5001 Le HBB-5000
 BB-195 HBB 5027 Le 9053-0195
 BB-210 HBB 5408 Le 9053-0210
 BB-215 HBB 5535 Le
 BB-221 HBB-5639
 BB-224 HBB 5763 Le
 BB-225 HBB 5789 Le
 BB-226 HBB 5814 Le 9053-0226
 BB-228 HBB 5868 Le 9053-0228
 BB-230 HBB 5916 Le 9053-0230
 BB-235 HBB 6043 Le
 BB-236 HBB 6068 Le
 BB-240 HBB 6170 Le 9053-0240
 BB-245 HBB 6297 Le
 BB-249 HBB 6398 Le
 BB-270 HBB 6932 Le 9053-0270
 BB-273 HBB 7008 Le
 BB-277 HBB 7109 Le 9053-0277
 BB-278 HBB 7135 Le
 BB-288 HBB 7389 Le
 BB-295 HBB 7567 Le
 BB-300 HBB 7694 Le 9053-0300
 BB-301 HBB 7719 Le
 BB-305 HBB 7821 Le
 BB-408 HBB 10437 Le



Стандартні довжини та маркування двохсторонніх пасів Bando double-v СС / НСС

 артикул
 Bando
 Каталожный номер
 Bando
 сопутствующие маркировки
 CC-75 CC 0075 (2012 Le) 9054-0075
 CC-81 CC 0081 (2164 Le) 9054-0081
 CC-85 CC 0085 (2266 Le) 9054-0085
 CC-86 CC 0086 (2291 Le) HCC-2280
 CC-90 CC 0090 (2393 Le) 9054-0090
 CC-94 CC 0094 (2494 Le) HCC-2500
 CC-96 CC 0096 (2545 Le) 9054-0096
 CC-105 CC 0105 (2774 Le) 9054-0105
 CC-106 CC 0106 (2799 Le) HCC-2800
 CC-112 CC 0112 (2951 Le) 9054-0112
 CC-119 CC 0119 (3129 Le)
 CC-120 CC 0120 (3155 Le) 9054-0120
 CC-122 CC 0122 (3205 Le) HCC-3200
 CC-126 CC 0126 (3307 Le) HCC-3310
 CC-128 CC 0128 (3358 Le) 9054-0128
 CC-136 CC 0136 (3561 Le) 9054-0136
 CC-144 CC 0144 (3764 Le) 9054-0144, HCC-3765
 CC-150 CC 0150 (3917 Le)
 CC-153 CC 0153 (3993 Le) HCC-4000
 CC-155 CC 0155 (4044 Le)
 CC-158 CC 0158 (4120 Le) 9054-0158
 CC-162 CC 0162 (4221 Le) 9054-0162, HCC-4216
 CC-165 CC 0165 (4298 Le) HCC-4300
 CC-173 CC 0173 (4501 Le) 9054-0173, HCC-4500
 CC-180 CC 0180 (4679 Le) 9054-0180
 CC-193 CC 0193 (5000 Le) HCC-5000
 CC-195 CC 0195 (5060 Le) 9054-0195
 CC-204 CC 0204 HCC-5300
 CC-210 CC 0210 (5441 Le) 9054-0210
 CC-224 CC 0224 HCC-5750
 CC-234 CC 0234 (6000 Le)
 CC-240 CC 0240 (6203 Le) 9054-0240
 CC-270 CC 0270 (6965 Le) 9054-0270
 CC-300 CC 0300 (7727 Le) 9054-0300
 CC-330 CC 0330 (8489 Le) 9054-0330
 CC-360 CC 0360 (9251 Le) 9054-0360
 CC-390 CC 0390 (9965 Le) 9054-0390
 CC-420 CC 0420 (10725 Le) 9054-0420

Привідні паси Бандо double V belt - це зразок якості та надійності.

За допомогою пасів Bando ви зможете побудувати ефективне та надійне виробництво, незважаючи на високу ціну пасів ви зможете економити за рахунок збільшення терміну експлуатації та зниження простоїв виробництва.

ремень HBB

Маркування двохсторонніх пасів Бандо (Японія) складається з двох частин, профіль та його довжина в дюймах.

Наприклад:

- АА 77, де АА - профіль паса, а 77- довжина паса в дюймах (77 дюймів = 2000 мм по корду)

- HВВ 1980Le, де BB - профіль паса, 1980 - розрахункова довжина паса в мм.

ремень приводной

На сторінках нашого сайта ви можете завантажити PDF-каталоги пасів, шківів та інших компонентів приводу. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передеч, підбір пасів, шківів, монтажних втулок за технічним завданням.

Михайло Павінов
інженер
(098) 083-58-09
