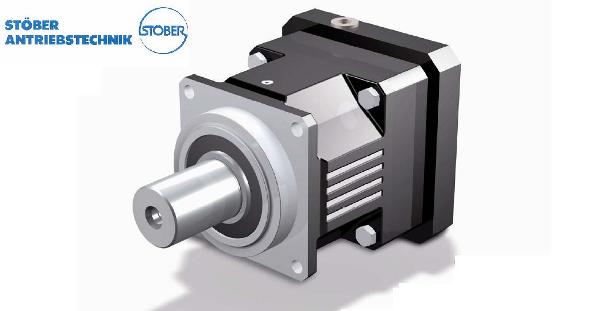

Високоточні планетарні редуктори ServoFit precision Gearhead STOBER drives inc.

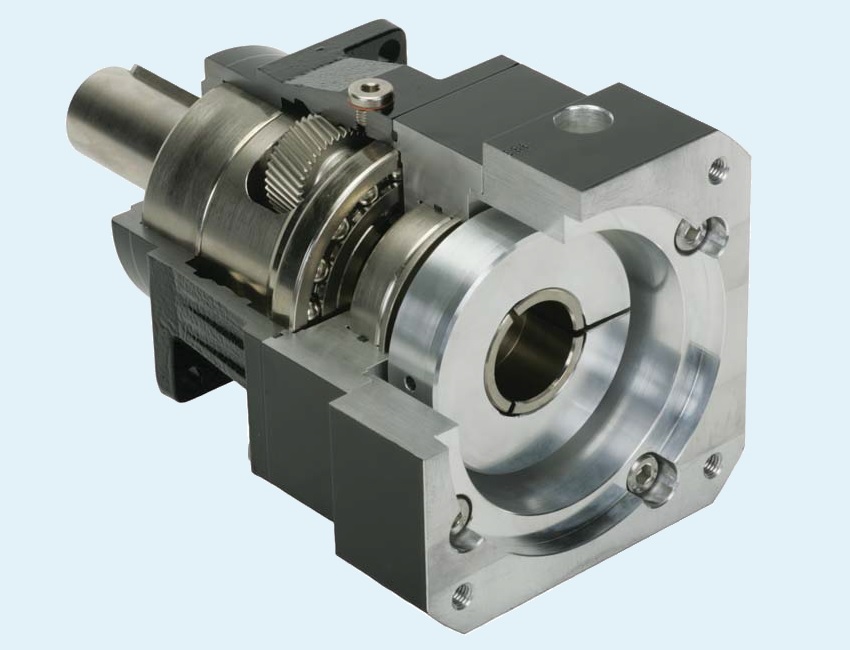

Планетарні редуктори Stoeber мають компактний дизайн, низький люфт в зубчатому зачепленні, частіше всього такі редуктори знаходять своє використання в сервосистемах с черводвигуном, сервоїнвертором і мають зворотній зв'язок у вигляді енкодерів та резольверів для контролю та керування швидкістю, зусиллям та положенням вала привода.
Прєднувалні розміри планетарних редукторів Stober antriebstechnik:
типорозмір редуктора | d | l2 | l4 | b1 | e1 | a2 | |
одноступенчатый | двухступенчатый | mm | mm | mm | mm | mm | mm |
P221 | P222 | 12 | 22 | 36 | 50 | 63 | 55 |
P321 | P322 | 16 | 28 | 48 | 60 | 75 | 72 |
P421 | P422 | 22 | 36 | 56 | 70 | 85 | 76 |
P521 | P522 | 32 | 58 | 88 | 90 | 120 | 101 |
P721 | P722 | 40 | 82 | 112 | 130 | 165 | 145 |
P821 | P822 | 55 | 82 | 112 | 160 | 215 | 190 |
P922 | 75 | 105 | 143 | 180 | 250 | 212 |
Основнs параметри планетарних редукторів Stober drives inc серії Р - планетарні редуктори (серво-редуктори, серво мотор-редуктори) зі зменшеним зазором в зачепленні:
марка редуктора | передаточне відношення | максимальна швидкість на вході, об/хв | максимальный крутний момент, Нм | зазор в зачепленні | популярні виконання | ||
i | тривала | пікова | номінал | пік | arcmin | ||
P221 одноступенчатый | |||||||
P221_0040ME | 4 | 4500 | 8000 | 16 | 22 | 6 | |
P221_0050ME | 5 | 4500 | 8000 | 16 | 22 | 6 | |
P221_0070ME | 7 | 4500 | 8000 | 16 | 22 | 6 | |
P221_0080ME | 8 | 4500 | 8000 | 14 | 18 | 6 | |
P221_0100ME | 10 | 4500 | 8000 | 12 | 18 | 6 | |
P222 двухступенчатый | |||||||
P222_0160ME | 16 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0200ME | 20 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0250ME | 25 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0280ME | 28 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0320ME | 32 | 4500 | 8000 | 14 | 18 | 8 | |
P222_0350ME | 35 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0400ME | 40 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0500ME | 50 | 4500 | 8000 | 16 | 22 | 8 | |
P222_0700ME | 70 | 4500 | 8000 | 16 | 22 | 8 | |
P222_1000ME | 100 | 4500 | 8000 | 12 | 18 | 8 | |
P321 одноступінчастий | |||||||
P321_0030ME | 3 | 3500 | 6000 | 30 | 50 | 4 | |
P321_0040ME | 4 | 3700 | 6500 | 45 | 65 | 4 | |
P321_0050ME | 5 | 4000 | 7000 | 45 | 65 | 4 | |
P321_0070ME | 7 | 4500 | 8000 | 45 | 60 | 4 | |
P321_0080ME | 8 | 4500 | 8000 | 40 | 50 | 4 | |
P321_0100ME | 10 | 4500 | 8000 | 30 | 50 | 4 | |
P322 двохступінчастий | |||||||
P322_0150ME | 15 | 4500 | 8000 | 30 | 120 | ||
P322_0160ME | 16 | 4500 | 8000 | 45 | 130 | ||
P322_0200ME | 20 | 4500 | 8000 | 45 | 130 | ||
P322_0250ME | 25 | 4500 | 8000 | 45 | 130 | ||
P322_0280ME | 28 | 4500 | 8000 | 45 | 130 | ||
P322_0320ME | 32 | 4500 | 8000 | 45 | 130 | ||
P322_0350ME | 35 | 4500 | 8000 | 45 | 130 | ||
P322_0400ME | 40 | 4500 | 8000 | 45 | 130 | ||
P322_0500ME | 50 | 4500 | 8000 | 45 | 130 | ||
P322_0700ME | 70 | 4500 | 8000 | 45 | 130 | ||
P322_1000ME | 100 | 4500 | 8000 | 30 | 100 | ||
P421 одноступінчастий | |||||||
P421_0030ME | 3 | ||||||
P421_0040ME | 4 | ||||||
P421_0050ME | 5 | ||||||
P421_0070ME | 7 | ||||||
P421_0080ME | 8 | ||||||
P421_0100ME | 10 | ||||||
P422 двохступінчастий | |||||||
P422_0150ME | 15 | ||||||
P422_0160ME | 16 | ||||||
P422_0200ME | 20 | ||||||
P422_0250ME | 25 | ||||||
P422_0280ME | 28 | ||||||
P422_0320ME | 32 | ||||||
P422_0350ME | 35 | ||||||
P422_0400ME | 40 | ||||||
P422_0500ME | 50 | ||||||
P422_0700ME | 70 | ||||||
P422_1000ME | 100 | ||||||
Планетарные редукторы Stober antriebstechnik прекрасная альтернатива редукторам McLennon, Vogel, Lenze, Apex Dynamics, Siemens, Leroy Somer, Bosch Rexroth. Для замены редуктора 3МП-25, 3МП-40, 3МП-50, 3МП-63 готовы рекомендовать мотор-редукторы Benzlers. Также мы готовы предложить вам зубчатые рейки и шестерни к ним, зубчатые рулоные ремни и зубчатые шкивы, серводвигатели и сервоинверторы. Инженеры нашей компании помогут вам провести анализ привода и приобрести нужные комплектующие.
На сторінках нашого сайта ви можете скачати PDF-каталоги редукторів та мотор-редукторів, інструкції та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити підбір мотор-редукторів згідно технічного завдання.
