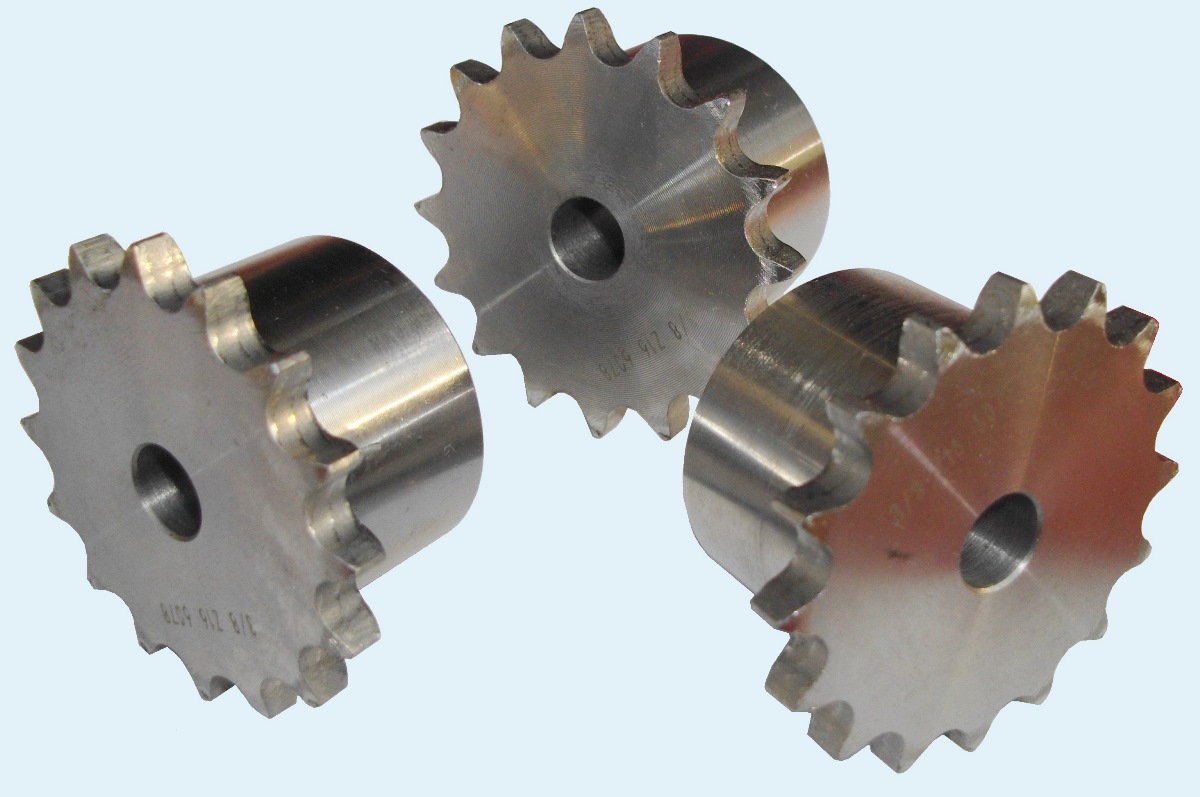

Зірочка зі ступицею Sati для однорядного ланцюга 06B-1 ISO/R 606 / DIN 8187 (крок 9,525 мм, діаметр ролика 6,35), відповідає ланцюгу ПР-9,525 ГОСТ. Зірочка виготовлена з вуглецевої сталі С45 - 0,45% вуглеця, зубці без термообробки, посадочний отвір - чорновий, під разточування.

Розміри та маркування зірочок 06B-1
| артикул | Z зубці | De | Dp | d | D |
| Sati PS05008 | 8 | 28,0 | 24,89 | 15 | 8 |
| Sati PS05009 | 9 | 31,0 | 27,85 | 18 | 8 |
| Sati PS05010 | 10 | 34,0 | 30,82 | 20 | 8 |
| Sati PS05011 | 11 | 37,0 | 33,80 | 22 | 8 |
| Sati PS05012 | 12 | 40,0 | 36,80 | 25 | 8 |
| Sati PS05013 | 13 | 43,0 | 39,80 | 28 | 10 |
| Sati PS05014 | 14 | 46,3 | 42,80 | 31 | 10 |
| Sati PS05015 | 15 | 49,3 | 45,81 | 34 | 10 |
| Sati PS05016 | 16 | 52,3 | 48,82 | 37 | 10 |
| Sati PS05017 | 17 | 55,3 | 51,83 | 40 | 10 |
| Sati PS05018 | 18 | 58,3 | 54,85 | 43 | 10 |
| Sati PS05019 | 19 | 61,3 | 57,87 | 45 | 10 |
| Sati PS05020 | 20 | 64,3 | 60,89 | 46 | 10 |
| Sati PS05021 | 21 | 68,0 | 63,91 | 48 | 12 |
| Sati PS05022 | 22 | 71,0 | 66,93 | 50 | 12 |
| Sati PS05023 | 23 | 73,5 | 69,95 | 52 | 12 |
| Sati PS05024 | 24 | 77,0 | 72,97 | 54 | 12 |
| Sati PS05025 | 25 | 80,0 | 76,00 | 57 | 12 |
| Sati PS05026 | 26 | 83,0 | 79,02 | 60 | 12 |
| Sati PS05027 | 27 | 86,0 | 82,04 | 60 | 12 |
| Sati PS05028 | 28 | 89,0 | 85,07 | 60 | 12 |
| Sati PS05029 | 29 | 92,0 | 88,09 | 60 | 12 |
| Sati PS05030 | 30 | 94,7 | 91,12 | 60 | 12 |
| Sati PS05031 | 31 | 98,3 | 94,15 | 65 | 14 |
| Sati PS05032 | 32 | 101,3 | 97,17 | 65 | 14 |
| Sati PS05033 | 33 | 104,3 | 100,20 | 65 | 14 |
| Sati PS05034 | 34 | 107,3 | 103,23 | 65 | 14 |
| Sati PS05035 | 35 | 110,4 | 106,26 | 65 | 14 |
| Sati PS05036 | 36 | 113,4 | 109,29 | 70 | 16 |
| Sati PS05037 | 37 | 116,4 | 112,32 | 70 | 16 |
| Sati PS05038 | 38 | 119,5 | 115,34 | 70 | 16 |
| Sati PS05039 | 39 | 122,5 | 118,37 | 70 | 16 |
| Sati PS05040 | 40 | 125,5 | 121,40 | 70 | 16 |
| Sati PS05041 | 41 | 128,5 | 124,43 | 70 | 16 |
| Sati PS05042 | 42 | 131,6 | 127,46 | 78 | 16 |
| Sati PS05043 | 43 | 134,6 | 130,49 | 78 | 16 |
| Sati PS05044 | 44 | 137,6 | 133,52 | 78 | 16 |
| Sati PS05045 | 45 | 140,7 | 136,54 | 78 | 16 |
| Sati PS05046 | 46 | 143,7 | 139,58 | 78 | 16 |
| Sati PS05047 | 47 | 146,7 | 142,61 | 78 | 16 |
| Sati PS05048 | 48 | 149,7 | 145,64 | 78 | 16 |
| Sati PS05049 | 49 | 152,7 | 148,66 | 78 | 16 |
| Sati PS05050 | 50 | 155,7 | 151,69 | 78 | 20 |
| Sati PS05051 | 51 | 158,7 | 154,72 | 78 | 20 |
| Sati PS05052 | 52 | 161,8 | 157,75 | 78 | 20 |
| Sati PS05053 | 53 | 164,8 | 160,78 | 78 | 20 |
| Sati PS05054 | 54 | 167,8 | 163,82 | 78 | 20 |
| Sati PS05055 | 55 | 170,8 | 166,85 | 78 | 20 |
| Sati PS05056 | 56 | 173,8 | 169,88 | 78 | 20 |
| Sati PS05057 | 57 | 176,9 | 172,91 | 78 | 20 |
| Sati PS05058 | 58 | 179,9 | 175,93 | 78 | 20 |
| Sati PS05060 | 60 | 186,0 | 181,99 | 78 | 20 |
| Sati PS05061 | 61 | 189,0 | 185,04 | 78 | 20 |
| Sati PS05063 | 63 | 195,1 | 191,11 | 78 | 20 |
| Sati PS05064 | 64 | 198,2 | 194,12 | 78 | 20 |
| Sati PS05065 | 65 | 201,6 | 197,15 | 78 | 20 |
| Sati PS05068 | 68 | 210,7 | 206,24 | 78 | 20 |
| Sati PS05076 | 76 | 234,9 | 230,49 | 78 | 20 |
| Sati PS05085 | 85 | 262,2 | 257,77 | 78 | 20 |
| Sati PS05090 | 90 | 277,4 | 272,93 | 78 | 20 |
| Sati PS05095 | 95 | 292,5 | 288,08 | 88 | 25 |
| Sati PS05100 | 100 | 307,7 | 303,25 | 88 | 25 |
| Sati PS05114 | 114 | 349,5 | 345,68 | 88 | 25 |
| Sati PS05120 | 120 | 368,3 | 363,86 | 88 | 25 |
| Sati PS05125 | 125 | 383,5 | 379,02 | 88 | 25 |
Зірочки для ланцюгів виробництва компанії Sati - це якісні, надійні, довговічні та недорогі комплектуючі для побудування та обслуговування вашого обладнання. Завдяки точності та якості обробки зірочки Sati добре працюють як з ланцюгами Sati standard chain, так і з ланцюгами інших виробників, наприклад Regina, Sedis, Donghua, Chiaravalli, Renold, Rexnord, Tsubaki, Dunlop, Vision, Unibear, Diamomd chian, Iwis, KettenWulf, Ferlacher Ketten та іншими.
На сторінках нашого сайта ви можете скачати PDF-каталоги зірочок та ланцюгів та добаткову технічну інформацію. Для побудування відкритих передач та редукторних механізмів ви можете придбати електродвигуни, турбомуфти, циліндричні зубчасті колеса, направляючі для ланцюгів, зубчасті паси та зубчасті шківи до них, кулачкові муфти та зубчасті муфти. При необхідности проведення розрахунку ланцюгової передачі. або розрахунку клинопасової передачі - звертайтесь з технічним завданням до наших інженерів.
