Зубчастий пас Bando synchronous belt XXH

Optibelt XR XXH

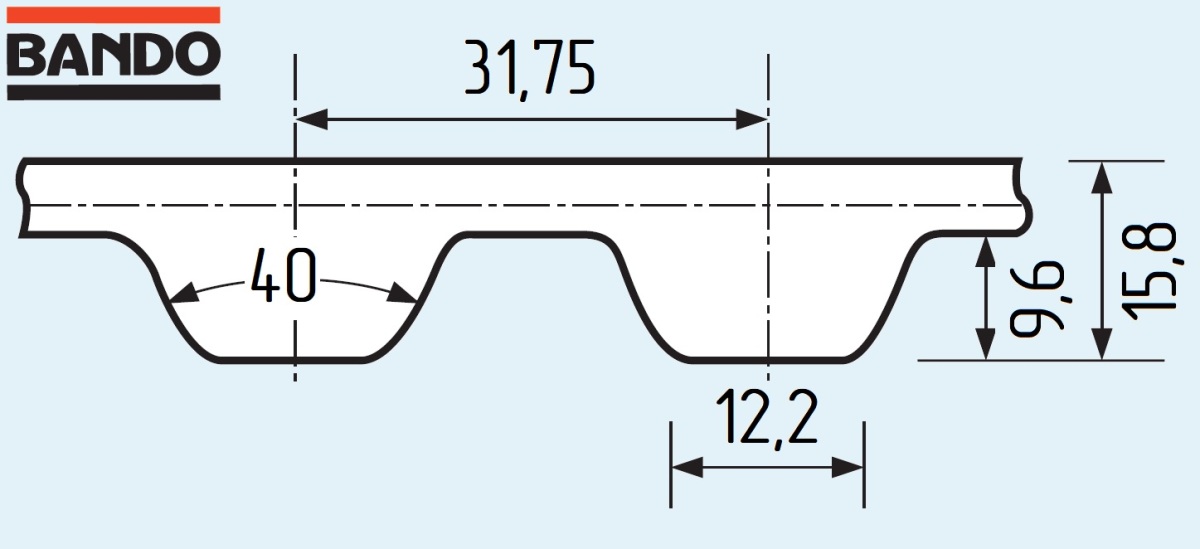

Зубчастий пас Bando (Японія) профіль XXH, крок зуба 31,75 мм.

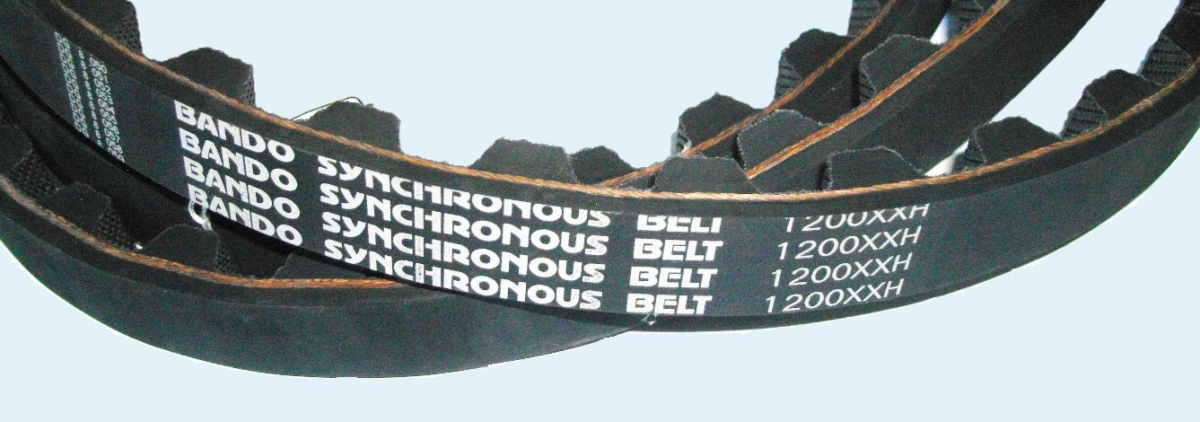

Пас Bando synchronous belt XXH  виготовлений з гуми, корд - скловолокно, додаткове покриття зуба тканиною.

Зубчастий пас XXH Bando Японія

зубчасті паси  Bando synchronous belt XXH включають в себе наступні типорозміри:

 маркування Bando Z Довжина, мм альтернативні маркування
 700 XXH 56 1778 0700XXH, 1778-T1-1/4", 700-XXH, DEV.1778 Z=56
 800 XXH 64 2032 0800XXH, 2032-T1-1/4", 800-XXH, DEV.2032 Z=64
 900 XXH 72 2286 0900XXH, 2286-T1-1/4", 900-XXH, DEV.2286 Z=72
 1000 XXH 80 2540 1000XXH, 2540-T1-1/4", 1000-XXH, DEV.2540 Z=80
 1200 XXH 96 3048 1200XXH, 3048-T1-1/4", 1200-XXH, DEV.3048 Z=96
 1400 XXH 112 3556 1400XXH, 3556-T1-1/4", 1400-XXH, DEV.3556 Z=112
 1600 XXH 128 4064 1600XXH, 4064-T1-1/4", 1600-XXH, DEV.4064 Z=128
 1800 XXH 144 4572 1800XXH, 4572-T1-1/4", 1800-XXH, DEV.4572 Z=144
 1915 XXH 153 4857.75 1915XXH, 4857,75-T1-1/4", 1915-XXH

Зубчасті паси Bando synchro-link XXH нарізаються з широкого рукава, але їх ширина обирається не довільно, а зрідно стандартного ряда: 50,8мм, 76,2мм, 101,6мм, 127мм, 152,4мм, 177,8мм, 203,2 мм, 228,6мм.
В залежності від ширини буде змінюватись і повне маркування паса.

Маркування зубчастих пасів Bando synchronous belt з шириною 50,8 мм:

 маркування Bando Z Довжина, мм альтернативні маркування
 Bando 0700 XXH 0200 Z=56 1778 700XXH200, PHG 700-XXH-200
 Bando 0800 XXH 0200 Z=64 2032 800XXH200, PHG 800-XXH-200
 Bando 0900 XXH 0200 Z=72 2286 900XXH200, PHG 900-XXH-200
 Bando 1000 XXH 0200 Z=80 2540 1000XXH200, PHG 1000-XXH-200
 Bando 1200 XXH 0200 Z=96 3048 1200XXH200, PHG 1200-XXH-200
 Bando 1400 XXH 0200 Z=112 3556 1400XXH200, PHG 1400-XXH-200
 Bando 1600 XXH 0200 Z=128 4064 1600XXH200, PHG 1600-XXH-200
 Bando 1800 XXH 0200 Z=144 4572 1800XXH200, PHG 1800-XXH-200
 Bando 1915 XXH 0200 Z=153 4857.75 1915XXH200, PHG 1915-XXH-200

Маркування зубчастих пасів Bando synchronous belt з шириною 76,2 мм:

 маркування Bando Z Довжина, мм альтернативні маркування
 Bando 0700 XXH 0300 Z=56 1778 700XXH300, PHG 700-XXH-300
 Bando 0800 XXH 0300 Z=64 2032 800XXH300, PHG 800-XXH-300
 Bando 0900 XXH 0300 Z=72 2286 900XXH300, PHG 900-XXH-300
 Bando 1000 XXH 0300 Z=80 2540 1000XXH300, PHG 1000-XXH-300
 Bando 1200 XXH 0300 Z=96 3048 1200XXH300, PHG 1200-XXH-300
 Bando 1400 XXH 0300 Z=112 3556 1400XXH300, PHG 1400-XXH-300
 Bando 1600 XXH 0300 Z=128 4064 1600XXH300, PHG 1600-XXH-300
 Bando 1800 XXH 0300 Z=144 4572 1800XXH300, PHG 1800-XXH-300
 Bando 1915 XXH 0300 Z=153 4857.75 1915XXH300, PHG 1915-XXH-300

Зубчасті паси Bando synchronous belt XXH мають високу якість виготовлення та помірну ціну, з легкістю можуть замінити зубчасті паси Optibelt-ZR, Megadyne isoran, Gates PowerGrip, D&D powerDrive, PIX, Mitsuboshi SuperTorque, Carlisle synchro-cog, Jason, Conti Synchrobelt, Browning Gearbelt, Pi-belt, GoodYear super torque.
Для комплектації приводів та редукторних механізмів ви зможете придбати зі складу і під замовлення зубчасті шківи, монтажні втулки, клинові шківи, клинові паси, круглі поліуретанові паси, клинові поліуретанові паси, зірочки, анцюги, єлектродвигуни з гальмом, черв'ячні мотор-редуктори, кулачнові муфти, салазки електродвигунів.

На сторінках нашого сайта ви можете вкачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач та іншу технічну допомогу.

Михайло Павінов
інженер
(098) 083-58-09
