УкраїнськаСоединительные звенья приводных цепей
Поставляем со склада и под заказ соединительные и переходные звенья (полузвенья) приводных роликовых цепей. Держим на складе соединительные звенья для однорядных, двухрядных и трёхрядных цепей. Британский и американский стандарт (Соответствуют ГОСТ и подходят для цепей ПР)

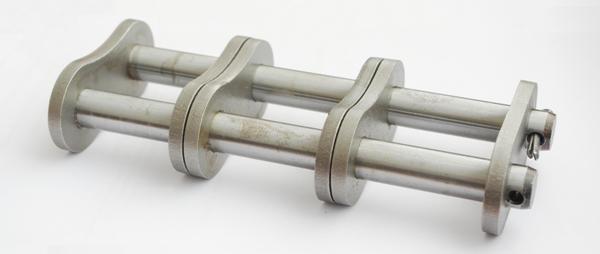

Наиболее популярными типами являются соединительные звенья с пружиной. Мене распространены соединительные звенья со шплинтами.
Однорядное соединительное звено цепи
Размеры и маркировки соединительных звеньев однорядных цепей (simplex connection link)
| Маркировка звена | шаг, мм | Dp, мм | S, мм | дополнительные обозначения |
| 04B1-CL | 6.0 | 1.85 | 0.60 | 04B1G (CL), 04B-1-CL, 04B-CLS |
| 05B1-CL | 8.0 | 2.31 | 0,70 | 05B1G (CL), 26/105, 05B-1-CL, 05B-CLS, С-ПР-8-4,6 |
| 06B1-CL | 9.525 | 3.28 | 1.03 | 06B1G (CL), 26/C121, 06B-1-CL, 06B-CLS, С-ПР-9,525-9,1 |
| 08B1-CL | 12.7 | 4.45 | 1.40 | 08B1G (CL), 26/126, 08B-1-CL, 08B-CLS, С-ПР-12,7-18,2 |
| 081-CL | 12.7 | 3.66 | 0.92 | 081G (CL), 26/53, 081-CLS, С-ПР-12,7-9 |
| 082-CL | 12.7 | 3.66 | 0.92 | 082G (CL), 26/50, 082-CLS, С-ПР-12,7-10,1 |
| 083-CL | 12.7 | 4.09 | 1.40 | 083G (CL), 26/54, 083-CLS |
| 084-CL | 12.7 | 4.09 | 1.63 | 084G (CL), 26/90R, 084-CLS |
| 10B1-CL | 15.875 | 5.08 | 1.53 | 10B1G (CL), 26/136, 10B-1-CL, 10B-CLS, С-ПР-15,875-23 |
| 12B1-CL | 19.05 | 5.72 | 1.70 | 12B1G (CL), 26/140, 12B-1-CL, 12B-CLS |
| 16B1-CL | 25.4 | 8.28 | 3.00 | 16B1G (CL), 26/147, 16B-1-CL, 16B-CLS |
| 20B1-CL | 31.75 | 10.19 | 3.35 | 20B1G (CL), 26/152, 20B-1-CL, 20B-CLC |
| 24B1-CL | 28.1 | 14.63 | 4.60 | 24B1G (CL), 26/157, 24B-1-CL, 24B-CLC |
| 28B1-CL | 44.45 | 15.90 | 6.15 | 28B1G (CL), 26/162, 28B-1-CL, 32B-CLC |
| 32B1-CL | 50.8 | 17.81 | 6.15 | 32B1G (CL), 26/165, 32B-1-CL, 32B-CLC |
| 40B1-CL | 63.5 | 22.89 | 7.80 | 40B1G (CL), 26/175, 40B-1-CL, 40B-CLC |
| 48B1-CL | 76.2 | 29.24 | 9.50 | 48B1G (CL), 26/181, 48B-1-CL, 48B-CLC |
Однорядное переходное звено цепи
Розмеры и обозначения переходных звеньев (offset link) для однорядных цепей :
| марка | P | W | Dp | Dr | B | допоміжні артикули |
| 06B-1 OL | 9.525 | 5.72 | 3.28 | 6.35 | 39.8 | 06B-1 O/L, 06B-1O.L., 06B1F |
| 08B-1 OL | 12.7 | 7.75 | 4.45 | 8.51 | 52.1 | 08B-1 O/L, 08B-1 O.L, 08B1F |
| 10B-1 OL | 15.875 | 9.65 | 5.08 | 10.16 | 60.5 | 10B-1 O/L, 10B-1 O.L., 10B1F |
| 12B-1 OL | 19.05 | 11.68 | 5.72 | 12.07 | 70.7 | 12B-1 O/L, 12B-1 O.L., 12B1F |
| 16B-1 OL | 25.4 | 17.02 | 8.28 | 15.88 | 110.7 | 16B-1 O/L, 16B-1 O.L., 16B1F |
| 20B-1 OL | 31.75 | 19.56 | 10.19 | 19.05 | 127.2 | 20B-1 O/L, 20B-1 O.L., 20B1F |
| 24B-1 OL | 28.1 | 25.4 | 14.63 | 25.4 | 163.2 | 24B-1 O/L, 24B-1 O.L., 24B1F |
| 28B-1 OL | 44.45 | 30.99 | 15.90 | 27.94 | 199.10 | 28B-1 O/L, 28B-1 O.L., 28B1F |
| 32B-1 OL | 50.8 | 30.99 | 17.81 | 29.21 | 198.8 | 32B-1 O/L, 32B-1 O.L., 32B1F |
| 40B-3 OL | 63.5 | 38.1 | 22.89 | 39.37 | 246.4 | 40B-1 O/L, 40B-1 O.L., 40B1F |
| 48B-3 OL | 76.2 | 45.72 | 29.24 | 48.26 | 302.6 | 48B-1 O/L, 48B-1 O.L., 48B1F |

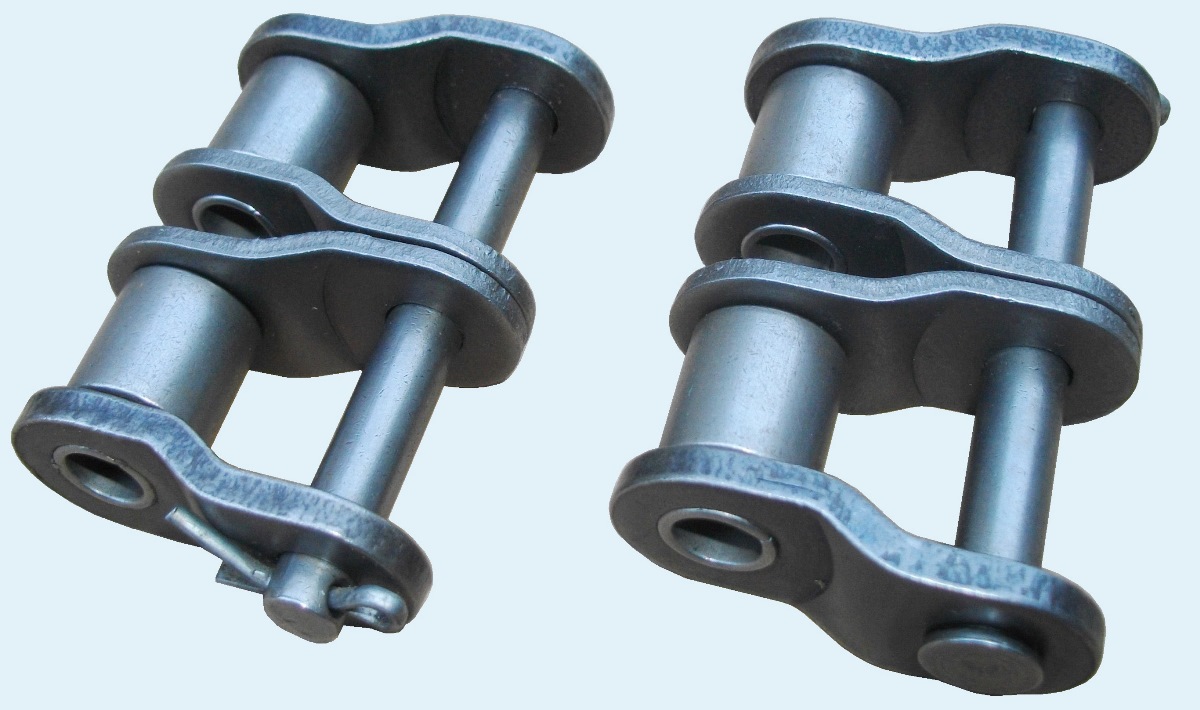

Двухрядное переходное звено цепи

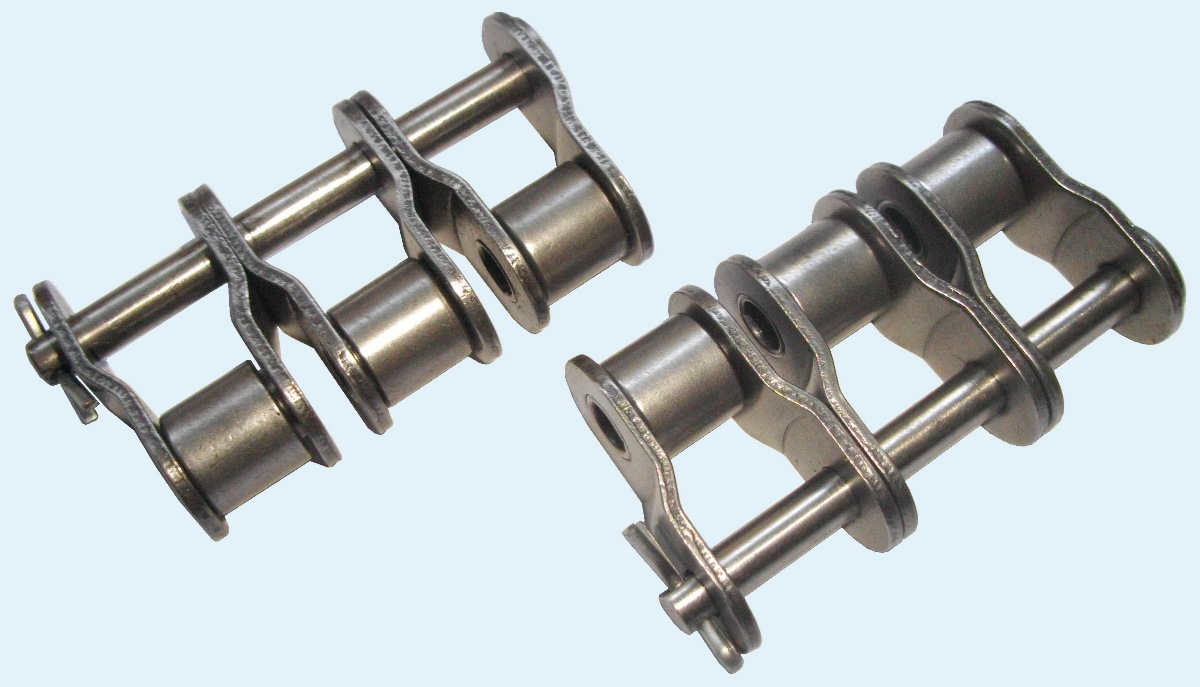

Трёхрядное переходное звено цепи
Розмеры и обозначения переходных звеньнв для трёхрядных цепей :
| марка | P | W | Dp | Dr | S | Tp | B | допоміжні артикули |
| 06B-3 OL | 9.525 | 5.72 | 3.28 | 6.35 | 1.27 | 10.24 | 39.8 | 06B-3 O/L, 06B-3 O.L., 06B3F, 13/C321 |
| 08B-3 OL | 12.7 | 7.75 | 4.45 | 8.51 | 1.63 | 13.92 | 52.1 | 08B-3 O/L, 08B-3 O.L., 08B3F, 13/0326 |
| 10B-3 OL | 15.875 | 9.65 | 5.08 | 10.16 | 1.63 | 16.59 | 60.5 | 10B-3 O/L, 10B-3 O.L., 10B3F, 13/0336 |
| 12B-3 OL | 19.05 | 11.68 | 5.72 | 12.07 | 1.85 | 19.46 | 70.7 | 12B-3 O/L, 12B-3 O.L., 12B3F, 13/0340 |
| 16B-3 OL | 25.4 | 17.02 | 8.28 | 15.88 | 3.80 | 31.88 | 110.7 | 16B-3 O/L, 16B-3 O.L., 16B3F, 13/0347 |
| 20B-3 OL | 31.75 | 19.56 | 10.19 | 19.05 | 4.60 | 36.45 | 127.2 | 20B-3 O/L, 20B-3 O.L., 20B3F, 13/0352 |
| 24B-3 OL | 28.1 | 25.4 | 14.63 | 25.4 | 6.15 | 48.36 | 163.2 | 24B-3 O/L, 24B-3 O.L., 24B3F, 13/0357 |
| 28B-3 OL | 44.45 | 30.99 | 15.90 | 27.94 | 7.00 | 59.56 | 199.10 | 28B-3 O/L, 28B-3 O.L., 28B3F, 13/0362 |
| 32B-3 OL | 50.8 | 30.99 | 17.81 | 29.21 | 7.00 | 58.55 | 198.8 | 32B-3 O/L, 32B-3 O.L., 32B3F, 13/0365 |
| 40B-3 OL | 63.5 | 38.1 | 22.89 | 39.37 | 8.50 | 72.29 | 246.4 | 40B-3 O/L, 40B-3 O.L., 40B3F, 13/0375 |
| 48B-3 OL | 76.2 | 45.72 | 29.24 | 48.26 | 12.00 | 91.21 | 302.6 | 48B-3 O/L, 48B-3 O.L., 48B3F, 13/0381 |
Соединительные и переходные звенья для цепей имеют универсальные размеры, таким образом вы можете купить звенья Sati или Unibear и соединить ими цепи Tsubaki, Challenge, Vision, Chiaravalli, Renold, Sedis, Regina, Donghua и многие другие.
Как правило приводные роликовые цепи поставляются в коробках, отрезками по 5 метров. Иногда возникает необходимость в дополнительных звеньях, звёздочках, направляющих, натяжителях, и мы готовы их предложить.
Для ремонта оборудования и построения редукторных механизмов вы также сможете купить электродвигатели с тормозом и тормозные катушки к ним, червячные редукторы, зубчатые ремни и зубчатые шкивы, пластинчатые цепи, компактные мотор-редукторы MiniMotor, зубчатые рейки, цилиндрические и конические шестерни, шестерни для редукторов.
На нашем сайте вы найдёте каталоги цепей и звёздочек в формате PDF и другую вспомогательную техническую информацию. Инженеры наших компании помогут вам провести расчёты цепных и ременных передач. Также, вы можете запросить подбор муфт, мотор-редукторов, краданных шарниров и электродвигателей согласно вашего технического задания.
