Timing bar - заготовка зубчастого шківа

зубчастий шків

Достатньо часто на виробництві виникає необхідність у виготовленні нестандартного зубчастого шківа.
Ми готові запропонувати заготовки зубчастих шківів, з яких ви зможете виготовити зубчастий шків необхідної конфігурації.
В залежності від профілю зуба заготовки зубчастих шківів виготовляються з алюмінію або сталі.
Із стандартного асортименту ми готові запропонувати вам заготовки наступних типів:
- під дюймові зубчасті паси MXL, XL, L
- під метричні поліуретанові паси T2.5, T5, T10 та AT5, AT10
- під метричні паси HTD - HTD 3M, HTD 5M



шків HTD 14M

Слід зауважити, що у вигляді заготовки доступні шківи із зубом малого аба середнього розміру. Під більш потужні паси рекомендовано використовувати стандартні шківи, або виготовляти їх по спеціальному замовленню.
Також, під замевлення можливе виготовлення зубчастих шківів з нестандартних матеріалів, наприклад з нержавіючої сталі.

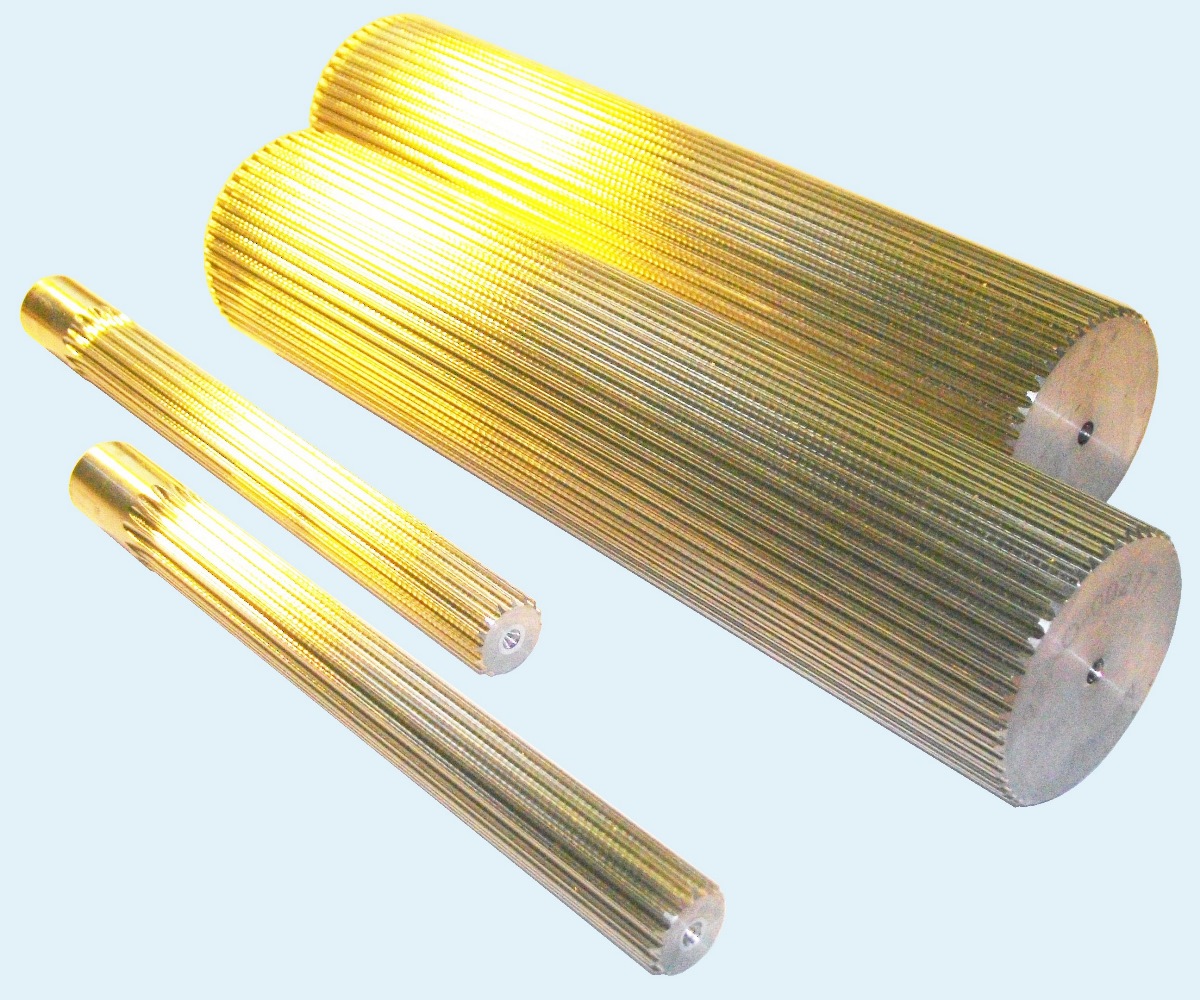

заготовка зубчатого шкива

Заготовки зубчастих шківів HTD 3M - маркування та розміри (довжина робочої частини - 75 / 100 / 125 / 150 / 175  / 200 мм)

 Артикул
 алюміній		 Маркування
 алюміній		 Зубці Dp
 mm		 De
 mm
 B03M009 BAR HTD 3M Z=009 UL=75 Z=9 8,59 7,83
 B03M010 BAR HTD 3M Z=010 UL=75 Z=10 9,55 8,79
 B03M011 BAR HTD 3M Z=011 UL=75 Z=11 10,50 9,74
 B03M012 BAR HTD 3M Z=012 UL=100 Z=12 11,46 10,70
 B03M013 BAR HTD 3M Z=013 UL=100 Z=13 12,41 11,65
 B03M014 BAR HTD 3M Z=014 UL=100 Z=14 13,37 12,61
 B03M015 BAR HTD 3M Z=015 UL=100 Z=15 14,32 13,56
 B03M016 BAR HTD 3M Z=016 UL=125 Z=16 15,28 14,52
 B03M017 BAR HTD 3M Z=017 UL=125 Z=17 16,23 15,47
 B03M018 BAR HTD 3M Z=018 UL=125 Z=18 17,19 16,43
 B03M019 BAR HTD 3M Z=019 UL=125 Z=19 18,14 17,38
 B03M020 BAR HTD 3M Z=020 UL=150 Z=20 19,10 18,34
 B03M021 BAR HTD 3M Z=021 UL=150 Z=21 20,05 19,25
 B03M022 BAR HTD 3M Z=022 UL=150 Z=22 21,01 20,25
 B03M023 BAR HTD 3M Z=023 UL=150 Z=23 21,96 21,20
 B03M024 BAR HTD 3M Z=024 UL=150 Z=24 22,92 22,16
 B03M025 BAR HTD 3M Z=025 UL=150 Z=25 23,87 23,11
 B03M026 BAR HTD 3M Z=026 UL=150 Z=26 24,83 24,07
 B03M027 BAR HTD 3M Z=027 UL=150 Z=27 25,78 25,02
 B03M028 BAR HTD 3M Z=028 UL=150 Z=28 26,74 25,98
 B03M029 BAR HTD 3M Z=029 UL=150 Z=29 27,69 26,93
 B03M030 BAR HTD 3M Z=030 UL=175 Z=30 28,65 27,89
 B03M031 BAR HTD 3M Z=031 UL=175 Z=31 29,60 28,84
 B03M032 BAR HTD 3M Z=032 UL=175 Z=32 30,56 29,80
 B03M033 BAR HTD 3M Z=033 UL=175 Z=33 31,54 30,75
 B03M034 BAR HTD 3M Z=034 UL=175 Z=34 32,47 31,71
 B03M035 BAR HTD 3M Z=035 UL=175 Z=35 33,42 32,66
 B03M036 BAR HTD 3M Z=036 UL=200 Z=36 34,38 33,62
 B03M037 BAR HTD 3M Z=037 UL=200 Z=37 35,33 34,57
 B03M038 BAR HTD 3M Z=038 UL=200 Z=38 36,29 35,53
 B03M039 BAR HTD 3M Z=039 UL=200 Z=39 37,24 36,48
 B03M040 BAR HTD 3M Z=040 UL=200 Z=40 38,20 37,44
 B03M042 BAR HTD 3M Z=042 UL=200 Z=42 40,11 39,34
 B03M044 BAR HTD 3M Z=044 UL=200 Z=44 42,02 41,26
 B03M045 BAR HTD 3M Z=045 UL=200 Z=45 42,97 42,21
 B03M048 BAR HTD 3M Z=048 UL=200 Z=48 45,84 45,08
 B03M050 BAR HTD 3M Z=050 UL=200 Z=50 47,75 46,99
 B03M052 BAR HTD 3M Z=052 UL=200 Z=52 49,66 48,90
 B03M054 BAR HTD 3M Z=054 UL=200 Z=54 51,57 50,81
 B03M056 BAR HTD 3M Z=056 UL=200 Z=56 53,48 52,72
 B03M060 BAR HTD 3M Z=060 UL=200 Z=60 57,30 56,54
 B03M062 BAR HTD 3M Z=062 UL=200 Z=62 59,21 58,45
 B03M064 BAR HTD 3M Z=064 UL=200 Z=64 61,12 60,36
 B03M066 BAR HTD 3M Z=066 UL=200 Z=66 63,03 62,27
 B03M068 BAR HTD 3M Z=068 UL=200 Z=68 64,94 64,18
 B03M070 BAR HTD 3M Z=070 UL=200 Z=70 66,85 66,09
 B03M072 BAR HTD 3M Z=072 UL=200 Z=72 68,75 67,99



Виготовлення нестандартних зубчастих шківів

Заготовки зубчастих шківів HTD 5M - маркування та розміри (довжина робочої частини - 150 / 175 / 200 мм)

 Артикул
 алюміній		 Маркування
 алюміній		 Зубці Dp
 mm		 De
 mm
 B05M012 BAR HTD 5M Z=012 UL=150 Z=12 19.10 17.96
 B05M013 BAR HTD 5M Z=013 UL=150 Z=13 20.69 19,55
 B05M014 BAR HTD 5M Z=014 UL=175 Z=14 22.28 21,14
 B05M015 BAR HTD 5M Z=015 UL=175 Z=15 23.87 22,73
 B05M016 BAR HTD 5M Z=016 UL=175 Z=16 25.46 24,32
 B05M017 BAR HTD 5M Z=017 UL=175 Z=17 27.06 25,92
 B05M018 BAR HTD 5M Z=018 UL=200 Z=18 28.65 27,51
 B05M019 BAR HTD 5M Z=019 UL=200 Z=19 30.24 29,10
 B05M020 BAR HTD 5M Z=020 UL=200 Z=20 31.83 30,69
 B05M021 BAR HTD 5M Z=021 UL=200 Z=21 33.42 32,28
 B05M022 BAR HTD 5M Z=022 UL=200 Z=22 35.01 33,87
 B05M023 BAR HTD 5M Z=023 UL=200 Z=23 36.61 35,47
 B05M024 BAR HTD 5M Z=024 UL=200 Z=24 38.20 37,06
 B05M025 BAR HTD 5M Z=025 UL=200 Z=25 39.79 38,65
 B05M026 BAR HTD 5M Z=026 UL=200 Z=26 41.38 40,24
 B05M027 BAR HTD 5M Z=027 UL=200 Z=27 42.97 41,83
 B05M028 BAR HTD 5M Z=028 UL=200 Z=28 44.56 43,42
 B05M029 BAR HTD 5M Z=029 UL=200 Z=29 46.15 45,01
 B05M030 BAR HTD 5M Z=030 UL=200 Z=30 47.75 46,60
 B05M031 BAR HTD 5M Z=031 UL=200 Z=31 49.34 48,20
 B05M032 BAR HTD 5M Z=032 UL=200 Z=32 50.93 49,79
 B05M033 BAR HTD 5M Z=033 UL=200 Z=33 52.52 51,38
 B05M034 BAR HTD 5M Z=034 UL=200 Z=34 54.11 52,97
 B05M035 BAR HTD 5M Z=035 UL=200 Z=35 55.70 54,56
 B05M036 BAR HTD 5M Z=036 UL=200 Z=36 57,30 56,16
 B05M038 BAR HTD 5M Z=038 UL=200 Z=38 60,48 59,34
 B05M040 BAR HTD 5M Z=040 UL=200 Z=40 63,66 62,52
 B05M042 BAR HTD 5M Z=042 UL=200 Z=42 66,85 65,71
 B05M044 BAR HTD 5M Z=044 UL=200 Z=44 70,03 68,89
 B05M045 BAR HTD 5M Z=045 UL=200 Z=45 71,62 70,48
 B05M046 BAR HTD 5M Z=046 UL=200 Z=46 73,21 72,07
 B05M048 BAR HTD 5M Z=048 UL=200 Z=48 76,39 75,25
 B05M050 BAR HTD 5M Z=050 UL=200 Z=50 79,58 78,43
 B05M054 BAR HTD 5M Z=054 UL=200 Z=54 85,94 84,80
 B05M030 BAR HTD 5M Z=060 UL=200 Z=60 95,49 94,35
 B05M062 BAR HTD 5M Z=062 UL=200 Z=62 98,68 97,54
 B05M072 BAR HTD 5M Z=072 UL=200 Z=72 114,59 113,45

Зубчастий шків АТ10

Заготовки зубчастих шківів AT10  - маркування та розміри (довжина робочої частини - 160 мм)

 маркування артикул Зубці Dp
 mm		 De
 mm
 ST10015 BST1015 Z=15 47.90 45.90
 ST10016 BST1016 Z=16 51.05 49.05
 ST10017 BST1017 Z=17 54.25 52.25
 ST10018 BST1018 Z=18 57.45 55.45
 ST10019 BST1019 Z=19 60.65 58.60
 ST10020 BST1020 Z=20 63.80 61.80
 ST10021 BST1021 Z=21 67.00 65.00
 ST10022 BST1022 Z=22 70.20 68.15
 ST10023 BST1023 Z=23 73.35 71.35
 ST10024 BST1024 Z=24 76.55 74.55
 ST10025 BST1025 Z=25 79.75 77.70
 ST10026 BST1026 Z=26 82.90 80.90
 ST10027 BST1027 Z=27 86.10 84.10
 ST10028 BST1028 Z=28 89.25 87.25
 ST10029 BST1029 Z=29 92.45 90.45
 ST10030 BST1030 Z=30 95.65 93.65
 ST10031 BST1031 Z=31 98.30 96.30
 ST10032 BST1032 Z=32 102.00 100.00
 ST10033 BST1033 Z=33 105.20 103.20
 ST10034 BST1034 Z=34 108.40 106.40
 ST10035 BST1035 Z=35 111.55 109.55
 ST10036 BST1036 Z=36 114.75 112.75
 ST10037 BST1037 Z=37 117.90 115.90
 ST10038 BST1038 Z=38 121.10 119.10
 ST10040 BST1040 Z=40 127.45 125.45
 ST10041 BST1041 Z=41 130.65 128.65
 ST10042 BST1042 Z=42 133.85 131.85
 ST10044 BST1044 Z=44 140.20 138.20
 ST10045 BST1045 Z=45 143.40 141.40
 ST10046 BST1046 Z=46 146.55 144.55
 ST10048 BST1048 Z=48 152.95 150.95
 ST10050 BST1050 Z=50 159.30 157.30
 ST10051 BST1051 Z=51 162.50 160.50
 ST10052 BST1052 Z=52 165.65 163.65
 ST10054 BST1054 Z=54 172.05 170.05
 ST10055 BST1055 Z=55 175.20 173.20
 ST10056 BST1056 Z=56 178.40 176.40
 ST10057 BST1057 Z=57 181.60 179.60
 ST10058 BST1058 Z=58 184.75 182.75
 ST10059 BST1059 Z=59 187.95 185.95
 ST10060 BST1060 Z=60 191.10 189.10
 ST10062 BST1062 Z=62 197.50 195.50
 ST10070 BST1070 Z=70 222.95 220.95
 ST10075 BST1075 Z=75 238.90 236.90

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих шківів, зубчастих пасів, направляючих та інших комплектуючих привода. Звертайтесь до наших інженерів - ви можете замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір пружних муфт та мотор-редукторів за технічним завданням.



Михайло Павінов
інженер
(098) 083-58-09
