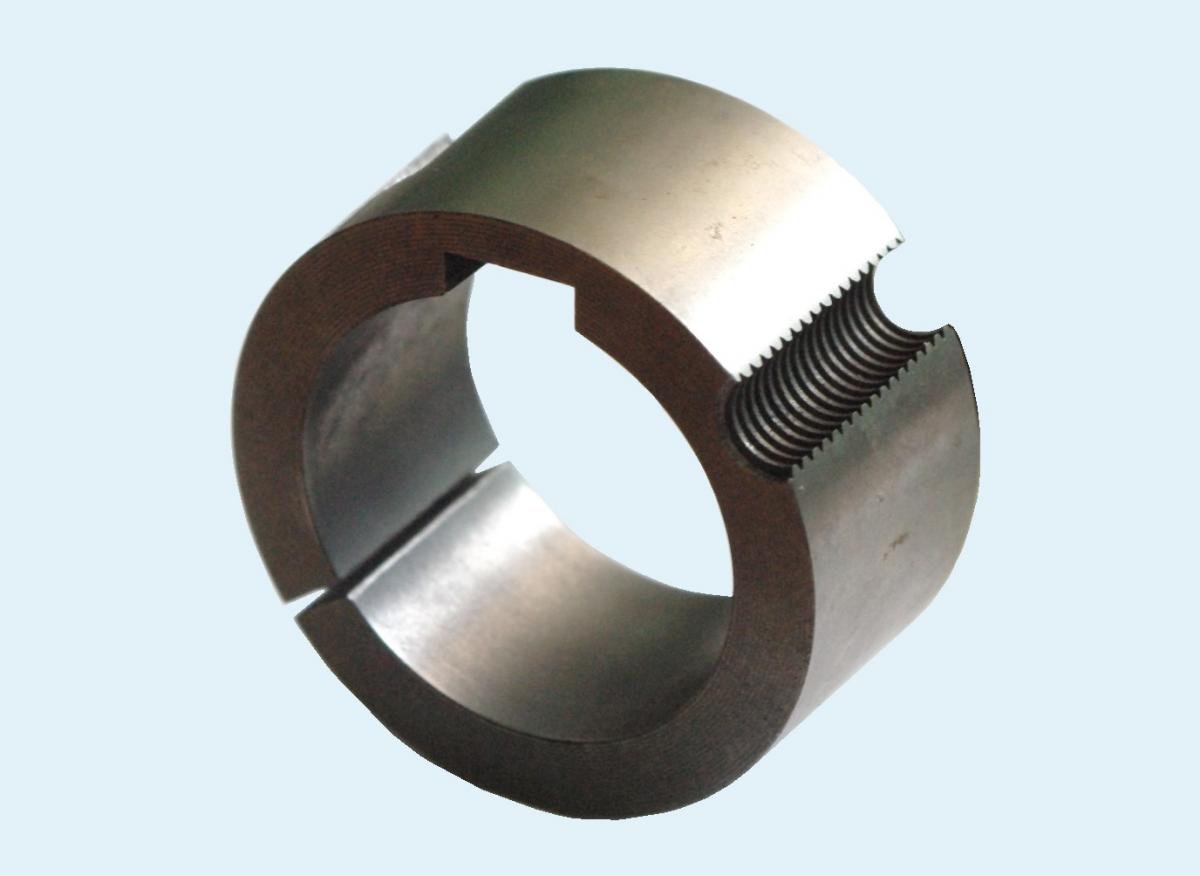

Конічні монтажні втулки Desch antriebstechnik, Sati spa (taper bush, taper lock) - прогрессивна система для монтажа на вал муфт, шкивів, ступиць, зірочок.
Завдяки конструкції втулка сама себе центрує і посадка надійна, щільна та точна. Доступная ціна та висока точність размірів отвору виправдовує відмову від шківів та муфт з разточеним отвором.
Встановлення монтажних втулок не потребує використання спеціальных інструментів. Розміри шпоночного паза в монтажній втулці відповідає DIN 6885, тому при встановленні втулки на вал електродвигуна або редуктора у вас не винекне проблем. Метричні отвори та шпоночні пази виготовлені згідно DIN 6885 part 1 та сумісні з розмірами отворів, виготовлених згідго з ГОСТ.
Конічна монтажна втулка Taper bush 1008. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 1008-9 | 9 | 3 | 1008009, TL1008 d=9mm, 25.20SER |
TB 1008-10 | 10 | 3 | 1008010, TL1008 d=10mm |
TB 1008-11 | 11 | 4 | 1008011, TL1008 d=11mm |
TB 1008-12 | 12 | 4 | 1008012, TL1008 d=12mm |
TB 1008-14 | 14 | 5 | 1008014, TL1008 d=14mm |
TB 1008-15 | 15 | 5 | 1008015, TL1008 d=15mm |
TB 1008-16 | 16 | 5 | 1008016, TL1008 d=16mm |
TB 1008-18 | 18 | 6 | 1008018, TL1008 d=18mm |
TB 1008-19 | 19 | 6 | 1008019, TL1008 d=19mm |
TB 1008-20 | 20 | 6 | 1008020, TL1008 d=20mm |
TB 1008-22 | 22 | 6 | 1008022, TL1008 d=22mm |
TB 1008-24 | 24 | 8 | 1008024, TL1008 d=24mm |
TB 1008-25 | 25 | 8 | 1008025, TL1008 d=25mm |
Конічна монтажна втулка Taper bush 1108. Основні розміри та маркування
тип втулка | D2, мм | шпонка | альтернативне маркування |
TB 1108-9 | d=9 | 3 | 1108009, 28.20SER, 1108/9 |
TB 1108-10 | d=10 | 3 | 1108010, 1108/10 |
TB 1108-11 | d=11 | 4 | 1108011, 1108/11 |
TB 1108-12 | d=12 | 4 | 1108012, 1108/12 |
TB 1108-14 | d=14 | 5 | 1108014, 1108/14 |
TB 1108-15 | d=15 | 5 | 1108015, 1108/15 |
TB 1108-16 | d=16 | 5 | 1108016, 1108/16 |
TB 1108-18 | d=18 | 6 | 1108018, 1108/18 |
TB 1108-19 | d=19 | 6 | 1108019, 1108/19 |
TB 1108-20 | d=20 | 6 | 1108020, 1108/20 |
TB 1108-22 | d=22 | 6 | 1108022, 1108/22 |
TB 1108-24 | d=24 | 8 | 1108024, 1108/24 |
TB 1108-25 | d=25 | 8 | 1108025, 1108/25 |
TB 1108-28 | d=28 | 8 | 1108028, 1108/28 |
Конічна монтажна втулка Taper bush 1210. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 1210-11 | 11 | 4 | 1210011, TL1210 d=11mm, 30.25SER, 1210/11 |
TB 1210-12 | 12 | 4 | 1210012, TL1210 d=12mm, 1210/12 |
TB 1210-14 | 14 | 5 | 1210014, TL1210 d=14mm, 1210/14 |
TB 1210-15 | 15 | 5 | 1210015, TL1210 d=15mm, 1210/15 |
TB 1210-16 | 16 | 5 | 1210016, TL1210 d=16mm, 1210/16 |
TB 1210-18 | 18 | 6 | 1210018, TL1210 d=18mm, 1210/18 |
TB 1210-19 | 19 | 6 | 1210019, TL1210 d=19mm, 1210/19 |
TB 1210-20 | 20 | 6 | 1210020, TL1210 d=20mm, 1210/20 |
TB 1210-22 | 22 | 6 | 1210022, TL1210 d=22mm, 1210/22 |
TB 1210-24 | 24 | 8 | 1210024, TL1210 d=24mm, 1210/24 |
TB 1210-25 | 25 | 8 | 1210025, TL1210 d=25mm, 1210/25 |
TB 1210-28 | 28 | 8 | 1210028, TL1210 d=28mm, 1210/28 |
TB 1210-30 | 30 | 8 | 1210030, TL1210 d=30mm, 1210/30 |
TB 1210-32 | 32 | 10 | 1210032, TL1210 d=32mm, 1210/32 |

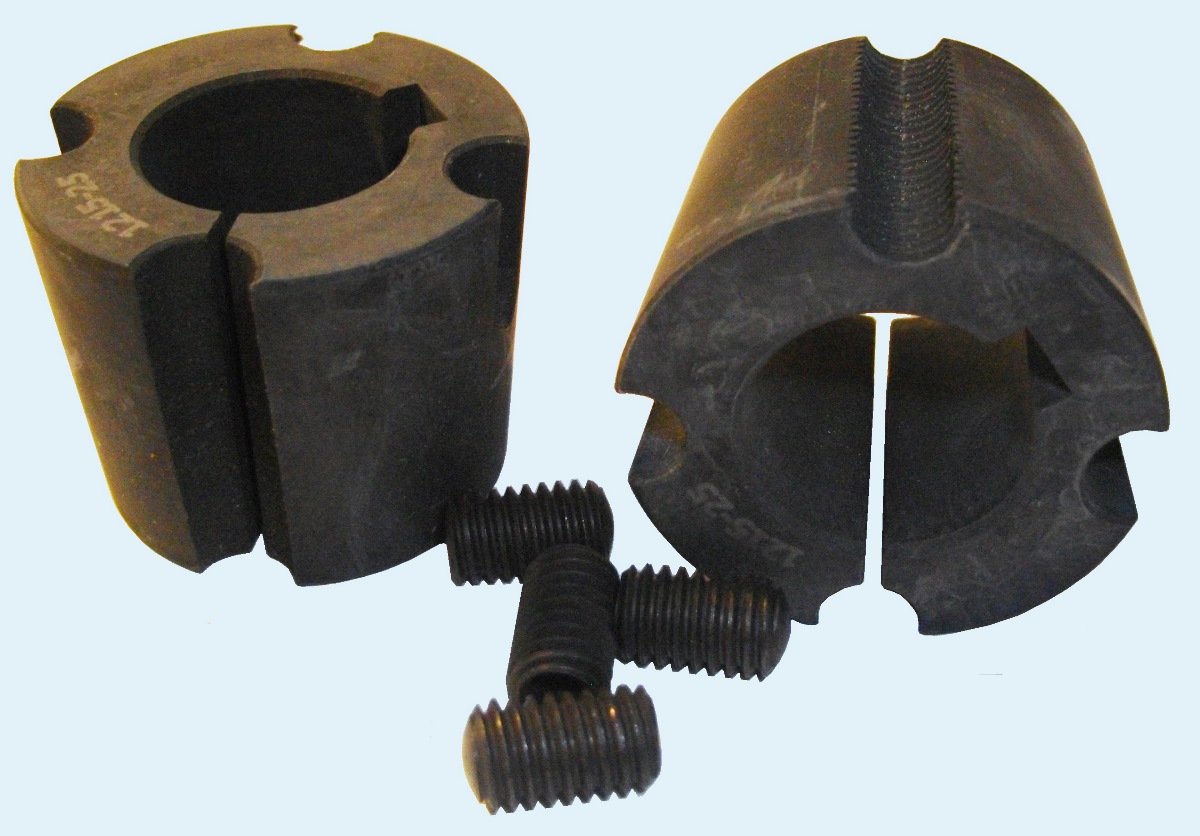

Конічна монтажна втулка Taper bush 1215. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 1215-11 | 11 | 4 | 1215011, TL1215 d=11mm, 30.40SER |
TB 1215-12 | 12 | 4 | 1215012, TL1215 d=12mm |
TB 1215-14 | 14 | 5 | 1215014, TL1215 d=14mm |
TB 1215-15 | 15 | 5 | 1215015, TL1215 d=15mm |
TB 1215-16 | 16 | 5 | 1215016, TL1215 d=16mm |
TB 1215-18 | 18 | 6 | 1215018, TL1215 d=18mm |
TB 1215-19 | 19 | 6 | 1215019, TL1215 d=19mm |
TB 1215-20 | 20 | 6 | 1215020, TL1215 d=20mm |
TB 1215-22 | 22 | 6 | 1215022, TL1215 d=22mm |
TB 1215-24 | 24 | 8 | 1215024, TL1215 d=24mm |
TB 1215-25 | 25 | 8 | 1215025, TL1215 d=25mm |
TB 1215-28 | 28 | 8 | 1215028, TL1215 d=28mm |
TB 1215-30 | 30 | 8 | 1215030, TL1215 d=30mm |
TB 1215-32 | 32 | 10 | 1215032, TL1215 d=32mm |
Конічна монтажна втулка Taper bush 1610. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 1610-12 | 12 | 4 | TL 1610x12mm, 40.25SER |
TB 1610-14 | 14 | 5 | TL 1610x14mm |
TB 1610-15 | 15 | 5 | TL 1610x15mm |
TB 1610-16 | 16 | 5 | TL 1610x16mm |
TB 1610-18 | 18 | 6 | TL 1610x18mm |
TB 1610-19 | 19 | 6 | TL 1610x19mm |
TB 1610-20 | 20 | 6 | TL 1610x20mm |
TB 1610-22 | 22 | 6 | TL 1610x22mm |
TB 1610-24 | 24 | 8 | TL 1610x24mm |
TB 1610-25 | 25 | 8 | TL 1610x25mm |
TB 1610-28 | 28 | 8 | TL 1610x28mm |
TB 1610-30 | 30 | 8 | TL 1610x30mm |
TB 1610-32 | 32 | 10 | TL 1610x32mm |
TB 1610-35 | 35 | 10 | TL 1610x35mm |
TB 1610-38 | 38 | 10 | TL 1610x38mm |
TB 1610-40 | 40 | 12 | TL 1610x40mm |
TB 1610-42 | 42 | 12 | TL 1610x42mm |
Конічна монтажна втулка Taper bush 1615. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 1615-12 | 12 | 4 | RCB TL-1615-12, 1615012, 40.40SER |
TB 1615-14 | 14 | 5 | RCB TL-1615-14, 1615014 |
TB 1615-15 | 15 | 5 | RCB TL-1615-15, 1615015 |
TB 1615-16 | 16 | 5 | RCB TL-1615-16, 1615016 |
TB 1615-18 | 18 | 6 | RCB TL-1615-18, 1615018 |
TB 1615-19 | 19 | 6 | RCB TL-1615-19, 1615019 |
TB 1615-20 | 20 | 6 | RCB TL-1615-20, 1615020 |
TB 1615-22 | 22 | 6 | RCB TL-1615-22, 1615022 |
TB 1615-24 | 24 | 8 | RCB TL-1615-24, 1615024 |
TB 1615-25 | 25 | 8 | RCB TL-1615-25, 1615025 |
TB 1615-28 | 28 | 8 | RCB TL-1615-28, 1615028 |
TB 1615-30 | 30 | 8 | RCB TL-1615-30, 1615030 |
TB 1615-32 | 32 | 10 | RCB TL-1615-32, 1615032 |
TB 1615-35 | 35 | 10 | RCB TL-1615-35, 1615035 |
TB 1615-38 | 38 | 10 | RCB TL-1615-38, 1615038 |
TB 1615-40 | 40 | 12 | RCB TL-1615-40, 1615040 |
TB 1615-42 | 42 | 12 | RCB TL-1615-42, 1615042 |
Конічна монтажна втулка Taper bush 2012. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 2012-14 | 14 | 5 | TL 2012x14mm, TB2012/14, 50.30SER |
TB 2012-15 | 15 | 5 | TL 2012x15mm, TB2012/15 |
TB 2012-16 | 16 | 5 | TL 2012x16mm, TB2012/16 |
TB 2012-18 | 18 | 6 | TL 2012x18mm, TB2012/18 |
TB 2012-19 | 19 | 6 | TL 2012x19mm, TB2012/19 |
TB 2012-20 | 20 | 6 | TL 2012x20mm, TB2012/20 |
TB 2012-22 | 22 | 6 | TL 2012x22mm, TB2012/22 |
TB 2012-24 | 24 | 8 | TL 2012x24mm, TB2012/24 |
TB 2012-25 | 25 | 8 | TL 2012x25mm, TB2012/25 |
TB 2012-28 | 28 | 8 | TL 2012x28mm, TB2012/28 |
TB 2012-30 | 30 | 8 | TL 2012x30mm, TB2012/30 |
TB 2012-32 | 32 | 10 | TL 2012x32mm, TB2012/32 |
TB 2012-35 | 35 | 10 | TL 2012x35mm, TB2012/35 |
TB 2012-38 | 38 | 10 | TL 2012x38mm, TB2012/38 |

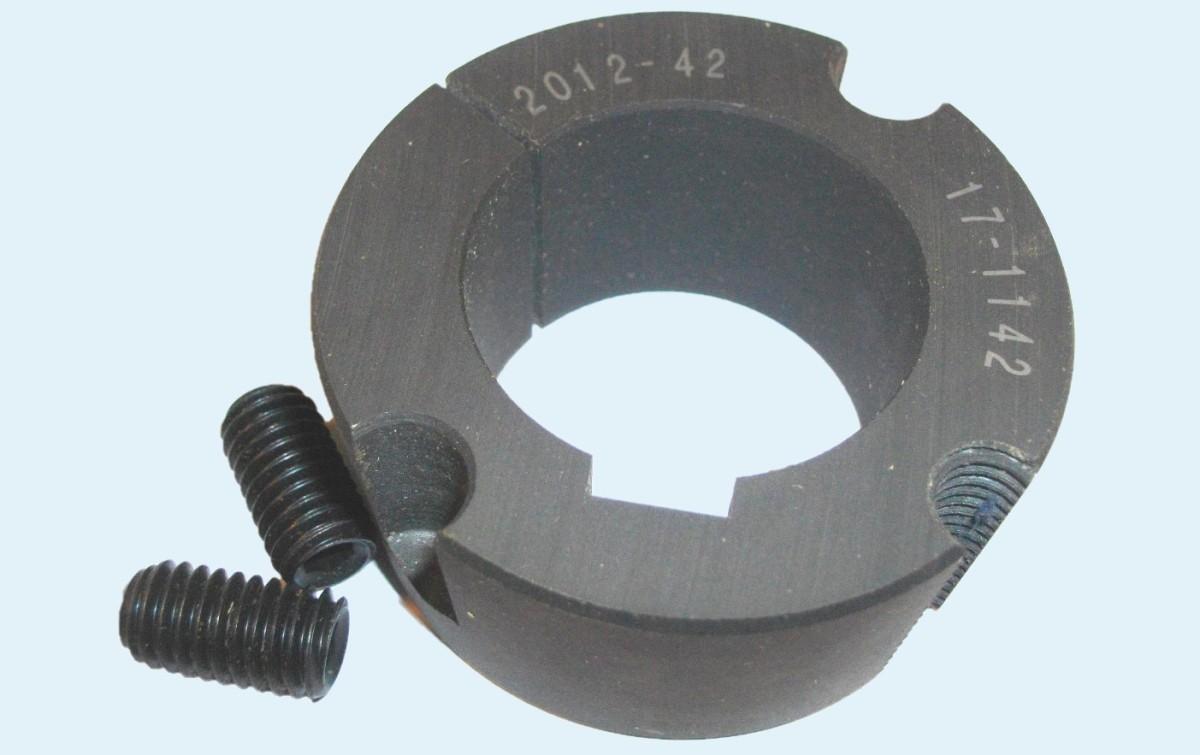

TB 2012-40 | 40 | 12 | TL 2012x40mm, TB2012/40 |
TB 2012-42 | 42 | 12 | TL 2012x42mm, TB2012/42 |
TB 2012-45 | 45 | 14 | TL 2012x45mm, TB2012/45 |
TB 2012-48 | 48 | 14 | TL 2012x48mm, TB2012/48 |
TB 2012-50 | 50 | 14 | TL 2012x50mm, TB2012/50 |
Конічна монтажна втулка Taper bush 2517. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 2517-11 | 11 | 4 | 2518011, TB2517/11, TL-2517-11, PHF TB2517X11MM SKF |
TB 2517-16 | 16 | 5 | 2518016, TB2517/16, TL-2517-16, PHF TB2517X16MM SKF |
TB 2517-18 | 18 | 6 | 2518018, TB2517/18, TL-2517-18, PHF TB2517X18MM SKF |
TB 2517-19 | 19 | 6 | 2517019, TB2517/19, TL-2517-19, PHF TB2517X19MM SKF, 65.45SER |
TB 2517-20 | 20 | 6 | 2518020, TB2517/20, TL-2517-20, PHF TB2517X20MM SKF |
TB 2517-22 | 22 | 6 | 2517022, TB2517/22, TL-2517-22, PHF TB2517X22MM SKF |
TB 2517-24 | 24 | 8 | 2517024, TB2517/24, TL-2517-24, PHF TB2517X24MM SKF |
TB 2517-25 | 25 | 8 | 2517025, TB2517/25, TL-2517-25, PHF TB2517X25MM SKF |
TB 2517-28 | 28 | 8 | 2517028, TB2517/28, TL-2517-28, PHF TB2517X28MM SKF |
TB 2517-30 | 30 | 8 | 2517030, TB2517/30, TL-2517-30, PHF TB2517X30MM SKF |
TB 2517-32 | 32 | 10 | 2517032, TB2517/32, TL-2517-32, PHF TB2517X32MM SKF |
TB 2517-35 | 35 | 10 | 2517035, TB2517/35, TL-2517-35, PHF TB2517X35MM SKF |
TB 2517-38 | 38 | 10 | 2517038, TB2517/38, TL-2517-38, PHF TB2517X38MM SKF |
TB 2517-40 | 40 | 12 | 2517040, TB2517/40, TL-2517-40, PHF TB2517X40MM SKF |
TB 2517-42 | 42 | 12 | 2517042, TB2517/42, TL-2517-42, PHF TB2517X42MM SKF |
TB 2517-45 | 45 | 14 | 2517045, TB2517/45, TL-2517-45, PHF TB2517X45MM SKF |
TB 2517-48 | 48 | 14 | 2517048, TB2517/48, TL-2517-48, PHF TB2517X48MM SKF |
TB 2517-50 | 50 | 14 | 2517050, TB2517/50, TL-2517-50, PHF TB2517X50MM SKF |
TB 2517-55 | 55 | 16 | 2517055, TB2517/55, TL-2517-55, PHF TB2517X55MM SKF |
TB 2517-60 | 60 | 18 | 2517060, TB2517/60, TL-2517-60, PHF TB2517X60MM SKF |
TB 2517-65 | 65 | 18 | 2517065, TB2517/65, TL-2517-65, PHF TB2517X65MM SKF |
Конусний затиск TL2517 змонтований в шків
Конічна монтажна втулка Taper bush 3020. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 3020-25 | 25 | 8 | 3020025, 75.50SER, PHF TB3020X25MM SKF |
TB 3020-28 | 28 | 8 | 3020028, PHF TB3020X28MM SKF |
TB 3020-30 | 30 | 8 | 3020030, PHF TB3020X30MM SKF |
TB 3020-32 | 32 | 10 | 3020032, PHF TB3020X32MM SKF |
TB 3020-35 | 35 | 10 | 3020035, PHF TB3020X35MM SKF |
TB 3020-38 | 38 | 10 | 3020038, PHF TB3020X38MM SKF |
TB 3020-40 | 40 | 12 | 3020040, PHF TB3020X40MM SKF |
TB 3020-42 | 42 | 12 | 3020042, PHF TB3020X42MM SKF |
TB 3020-45 | 45 | 14 | 3020045, PHF TB3020X45MM SKF |
TB 3020-48 | 48 | 14 | 3020048, PHF TB3020X48MM SKF |
TB 3020-50 | 50 | 14 | 3020050, PHF TB3020X50MM SKF |
TB 3020-55 | 55 | 16 | 3020055, PHF TB3020X55MM SKF |
TB 3020-60 | 60 | 18 | 3020060, PHF TB3020X60MM SKF |
TB 3020-65 | 65 | 18 | 3020065, PHF TB3020X65MM SKF |
TB 3020-70 | 70 | 20 | 3020070, PHF TB3020X70MM SKF |
TB 3020-75 | 75 | 20 | 3020075, PHF TB3020X75MM SKF |
TB 3020-80 | 80 | 22 | 3020080, PHF TB3020X80MM SKF |
Конічна монтажна втулка Taper bush 3030. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 3030-25 | 25 | 8 | 3030025, TB 3030/25, 75.75SER |
TB 3030-28 | 28 | 8 | 3030028, TB 3030/28 |
TB 3030-30 | 30 | 8 | 3030030, TB 3030/30 |
TB 3030-32 | 32 | 10 | 3030032, TB 3030/32 |
TB 3030-35 | 35 | 10 | 3030035, TB 3030/35 |
TB 3030-38 | 38 | 10 | 3030038, TB 3030/38 |
TB 3030-40 | 40 | 12 | 3030040, TB 3030/40 |
TB 3030-42 | 42 | 12 | 3030042, TB 3030/42 |
TB 3030-45 | 45 | 14 | 3030045, TB 3030/45 |
TB 3030-48 | 48 | 14 | 3030048, TB 3030/48 |
TB 3030-50 | 50 | 14 | 3030050, TB 3030/50 |
TB 3030-55 | 55 | 16 | 3030055, TB 3030/55 |
TB 3030-60 | 60 | 18 | 3030060, TB 3030/60 |
TB 3030-65 | 65 | 18 | 3030065, TB 3030/65 |
TB 3030-70 | 70 | 20 | 3030070, TB 3030/70 |
TB 3030-75 | 75 | 20 | 3030075, TB 3030/75 |

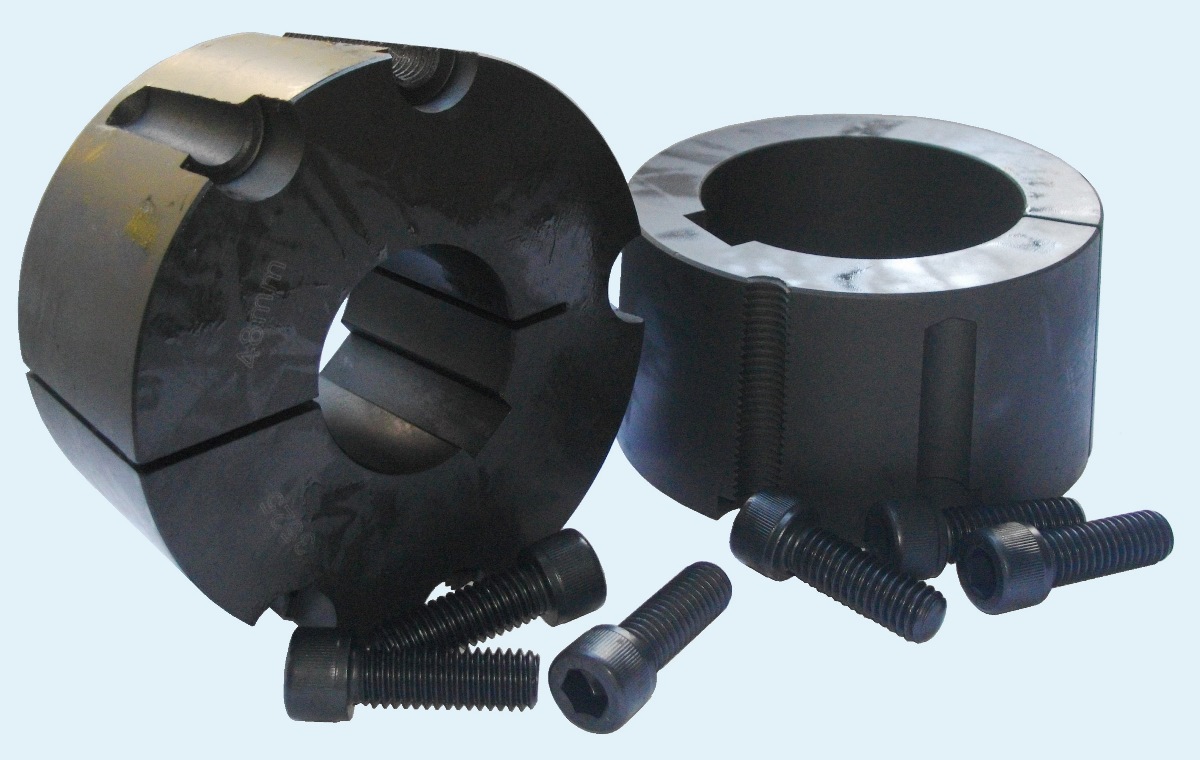

Конічна монтажна втулка Taper bush 3525. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 3525-25 | d=25 | 8 | 3525025, TL 3525/25, PHF TB3525X25MM SKF |
TB 3525-28 | d=28 | 8 | 3525028, TL 3525/28, PHF TB3525X28MM SKF |
TB 3525-30 | d=30 | 8 | 3525030, TL 3525/30, PHF TB3525X30MM SKF |
TB 3525-32 | d=32 | 10 | 3525032, TL 3525/32, PHF TB3525X32MM SKF |
TB 3525-35 | d=35 | 10 | 3525035, TL 3525/35, PHF TB3525X35MM SKF |
TB 3525-38 | d=38 | 10 | 3525038, TL 3525/38, PHF TB3525X38MM SKF |
TB 3525-40 | d=40 | 12 | 3525040, TL 3525/40, PHF TB3525X40MM SKF |
TB 3525-42 | d=42 | 12 | 3525042, TL 3525/42, PHF TB3525X42MM SKF |
TB 3525-45 | d=45 | 14 | 3525045, TL 3525/45, PHF TB3525X45MM SKF |
TB 3525-48 | d=48 | 14 | 3525048, TL 3525/48, PHF TB3525X48MM SKF |
TB 3525-50 | d=50 | 14 | 3525050, TL 3525/50, PHF TB3525X50MM SKF |
TB 3525-55 | d=55 | 16 | 3525055, TL 3525/55, PHF TB3525X55MM SKF |
TB 3525-60 | d=60 | 18 | 3525060, TL 3525/60, PHF TB3525X60MM SKF |
TB 3525-65 | d=65 | 18 | 3525065, TL 3525/65, PHF TB3525X65MM SKF |
TB 3525-70 | d=70 | 20 | 3525070, TL 3525/70, PHF TB3525X70MM SKF |
TB 3525-75 | d=75 | 20 | 3525075, TL 3525/75, PHF TB3525X75MM SKF |
TB 3525-80 | d=80 | 22 | 3525080, TL 3525/80, PHF TB3525X80MM SKF |
TB 3525-85 | d=85 | 22 | 3525085, TL 3525/85, PHF TB3525X85MM SKF |
TB 3525-90 | d=90 | 25 | 3525090, TL 3525/90, PHF TB3525X90MM SKF |
Конічна монтажна втулка Taper bush 3535. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 3535-25 | d=25 | 8 | 3535025, 90.90SER |
TB 3535-28 | d=28 | 8 | 3535028 |
TB 3535-30 | d=30 | 8 | 3535030 |
TB 3535-32 | d=32 | 10 | 3535032 |
TB 3535-35 | d=35 | 10 | 3535035 |
TB 3535-38 | d=38 | 10 | 3535038 |
TB 3535-40 | d=40 | 12 | 3535040 |
TB 3535-42 | d=42 | 12 | 3535042 |
TB 3535-45 | d=45 | 14 | 3535045 |
TB 3535-48 | d=48 | 14 | 3535048 |
TB 3535-50 | d=50 | 14 | 3535050 |
TB 3535-55 | d=55 | 16 | 3535055 |
TB 3535-60 | d=60 | 18 | 3535060 |
TB 3535-65 | d=65 | 18 | 3535065 |
TB 3535-70 | d=70 | 20 | 3535070 |
TB 3535-75 | d=75 | 20 | 3535075 |
TB 3535-80 | d=80 | 22 | 3535080 |
TB 3535-85 | d=85 | 22 | 3535085 |
TB 3535-90 | d=90 | 25 | 3535090 |
Конічна монтажна втулка Taper bush 4030. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 4030-40 | d=40 | 12 | 4030040 |
TB 4030-42 | d=42 | 12 | 4030042 |
TB 4030-45 | d=45 | 14 | 4030045 |
TB 4030-48 | d=48 | 14 | 4030048 |
TB 4030-50 | d=50 | 14 | 4030050 |
TB 4030-55 | d=55 | 16 | 4030055 |
TB 4030-60 | d=60 | 18 | 4030060 |
TB 4030-65 | d=65 | 18 | 4030065 |
TB 4030-70 | d=70 | 20 | 4030070 |
TB 4030-75 | d=75 | 20 | 4030075 |
TB 4030-80 | d=80 | 22 | 4030080 |
TB 4030-85 | d=85 | 22 | 4030085 |
TB 4030-90 | d=90 | 25 | 4030090 |
TB 4030-95 | d=95 | 25 | 4030095 |
TB 4030-100 | d=100 | 28 | 4030100 |
Конічна монтажна втулка Taper bush 4040. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 4040-40 | d=40 | 12 | 4040040, TB 4040/40, TL-4040-40, 100.100SER |
TB 4040-42 | d=42 | 12 | 4040042, TB 4040/42, TL-4040-42 |
TB 4040-45 | d=45 | 14 | 4040045, TB 4040/45, TL-4040-45 |
TB 4040-48 | d=48 | 14 | 4040048, TB 4040/48, TL-4040-48 |
TB 4040-50 | d=50 | 14 | 4040050, TB 4040/50, TL-4040-50 |
TB 4040-55 | d=55 | 16 | 4040055, TB 4040/55, TL-4040-55 |
TB 4040-60 | d=60 | 18 | 4040060, TB 4040/60, TL-4040-60 |
TB 4040-65 | d=65 | 18 | 4040065, TB 4040/65, TL-4040-65 |
TB 4040-70 | d=70 | 20 | 4040070, TB 4040/70, TL-4040-70 |
TB 4040-75 | d=75 | 20 | 4040075, TB 4040/75, TL-4040-75 |
TB 4040-80 | d=80 | 22 | 4040080, TB 4040/80, TL-4040-80 |
TB 4040-85 | d=85 | 22 | 4040085, TB 4040/85, TL-4040-85 |
TB 4040-90 | d=90 | 25 | 4040090, TB 4040/90, TL-4040-90 |
TB 4040-95 | d=95 | 25 | 4040095, TB 4040/95, TL-4040-95 |
TB 4040-100 | d=100 | 28 | 4040100, TB 4040/100, TL-4040-100 |

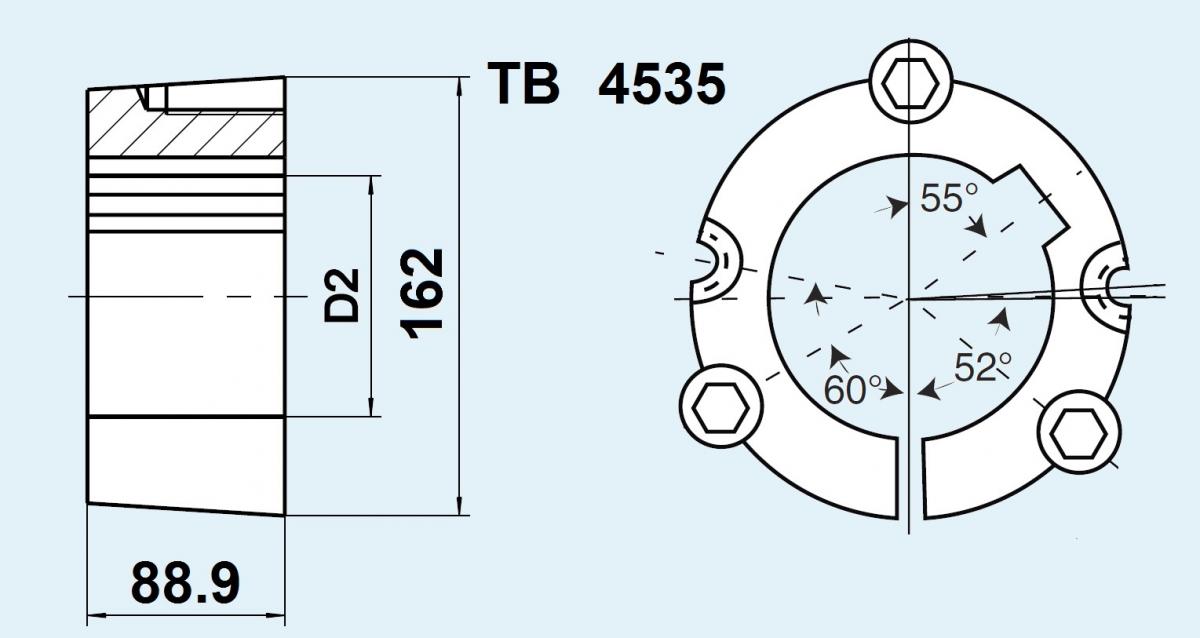

Конічна монтажна втулка Taper bush 4535. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 4535-55 | d=55 | 16 | 4535055, TB 4535/55, TL-4535-55 |
TB 4535-60 | d=60 | 18 | 4535060, TB 4535/60, TL-4535-60 |
TB 4535-65 | d=65 | 18 | 4535065, TB 4535/65, TL-4535-65 |
TB 4535-70 | d=70 | 20 | 4535070, TB 4535/70, TL-4535-70 |
TB 4535-75 | d=75 | 20 | 4535075, TB 4535/75, TL-4535-75 |
TB 4535-80 | d=80 | 22 | 4535080, TB 4535/80, TL-4535-80 |
TB 4535-85 | d=85 | 22 | 4535085, TB 4535/85, TL-4535-85 |
TB 4535-90 | d=90 | 25 | 4535090, TB 4535/90, TL-4535-90 |
TB 4535-95 | d=95 | 25 | 4535095, TB 4535/95, TL-4535-95 |
TB 4535-100 | d=100 | 28 | 4535100, TB 4535/100, TL-4535-100 |
TB 4535-105 | d=105 | 28 | 4535105, TB 4535/105, TL-4535-105 |
TB 4535-110 | d=110 | 28 | 4535110, TB 4535/110, TL-4535-110 |
Конічна монтажна втулка Taper bush 4545. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 4545-55 | 55 | 16 | 4545055, TB 4545/55, TL-4545-55 |
TB 4545-60 | 60 | 18 | 4545060, TB 4545/60, TL-4545-60 |
TB 4545-65 | 65 | 18 | 4545065, TB 4545/65, TL-4545-65 |
TB 4545-70 | 70 | 20 | 4545070, TB 4545/70, TL-4545-70 |
TB 4545-75 | 75 | 20 | 4545075, TB 4545/75, TL-4545-75 |
TB 4545-80 | 80 | 22 | 4545080, TB 4545/80, TL-4545-80 |
TB 4545-85 | 85 | 22 | 4545085, TB 4545/85, TL-4545-85 |
TB 4545-90 | 90 | 25 | 4545090, TB 4545/90, TL-4545-90 |
TB 4545-95 | 95 | 25 | 4545095, TB 4545/95, TL-4545-95 |
TB 4545-100 | 100 | 28 | 4545100, TB 4545/100, TL-4545-100 |
TB 4545-105 | 105 | 28 | 4545105, TB 4545/105, TL-4545-105 |
TB 4545-110 | 110 | 28 | 4545110, TB 4545/110, TL-4545-110 |

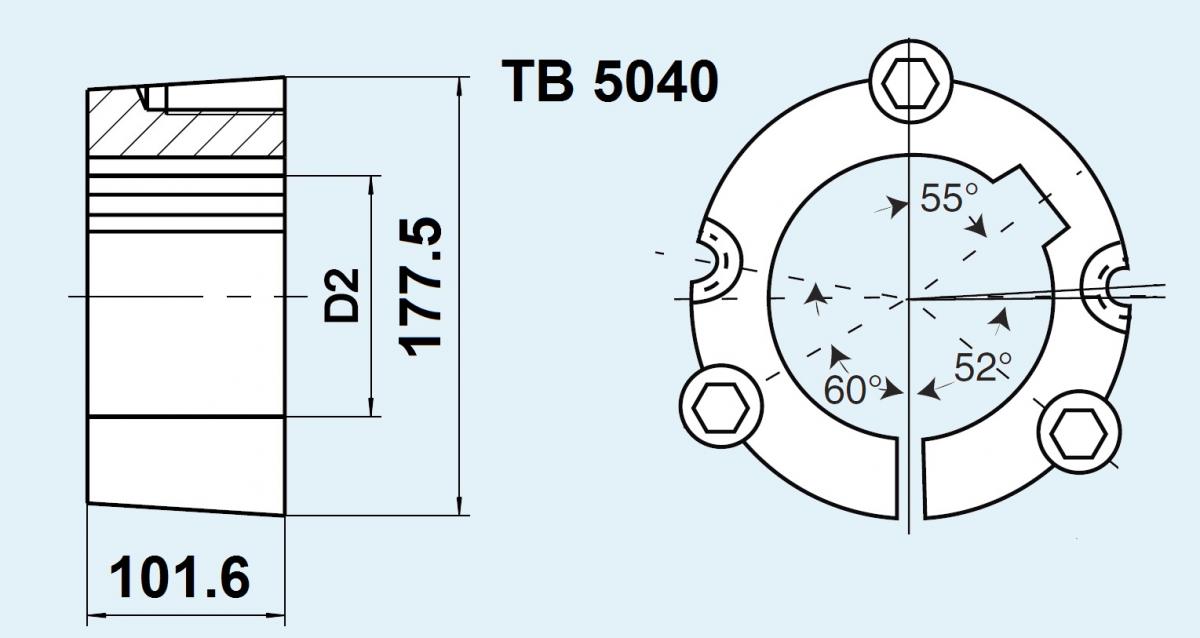

Конічна монтажна втулка Taper bush 5040. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 5040-70 | 70 | 20 | 5040070, TB 5040/70, 115.115SER |
TB 5040-75 | 75 | 20 | 5040075, TB 5040/75 |
TB 5040-80 | 80 | 22 | 5040080, TB 5040/80 |
TB 5040-85 | 85 | 22 | 5040085, TB 5040/85 |
TB 5040-90 | 90 | 25 | 5040090, TB 5040/90 |
TB 5040-95 | 95 | 25 | 5040095, TB 5040/95 |
TB 5040-100 | 100 | 28 | 5040100, TB 5040/100 |
TB 5040-105 | 105 | 28 | 5040105, TB 5040/105 |
TB 5040-110 | 110 | 28 | 5040110, TB 5040/110 |
TB 5040-115 | 115 | 32 | 5040115, TB 5040/115 |
TB 5040-120 | 120 | 32 | 5040120, TB 5040/120 |
TB 5040-125 | 125 | 32 | 5040125, TB 5040/125 |
Конічна монтажна втулка Taper bush 5050. Основні розміри та маркування
тип втулки | D2, мм | шпонка | альтернативне маркування |
TB 5050-70 | 70 | 20 | 5050070, TB 5050/7, 125.125SER |
TB 5050-75 | 75 | 20 | 5050075, TB 5050/75 |
TB 5050-80 | 80 | 22 | 5050080, TB 5050/80 |
TB 5050-85 | 85 | 22 | 5050085, TB 5050/85 |
TB 5050-90 | 90 | 25 | 5050090, TB 5050/90 |
TB 5050-95 | 95 | 25 | 5050095, TB 5050/95 |
TB 5050-100 | 100 | 28 | 5050100, TB 5050/100 |
TB 5050-105 | 105 | 28 | 5050105, TB 5050/105 |
TB 5050-110 | 110 | 28 | 5050110, TB 5050/110 |
TB 5050-115 | 115 | 32 | 5050115, TB 5050/115 |
TB 5050-120 | 120 | 32 | 5050120, TB 5050/120 |
TB 5050-125 | 125 | 32 | 5050125, TB 5050/125 |
Додатково стандарт MPTA-B9i-2013 передбачеє монтажні втулки типорозмірів TB 1310, TB 2525, TB 6050, TB 7060, TB 8065, TB 10085, TB 120100, ле на даний час вони мало поширені і в європейському обладнанні, фактично, не використовуються.
Практично всі розміри популярних втулок Desch та Sati ми тримажмо на складі в Києві і ви можете оперативно їх придбати. Під замовлення можлива поставка монтажних втулок Taper bush з дюймовими посадочними отворами та шпоночними пазами. Інженери нашої компанії допоможуть вам замінити Taper Lock виробництва Tsubaki, Ser-Sit taper lock bushing, Vecobloc, Fenner taperlock, Gates, Challenge, Optibelt, Sati, Sedis, Maska, KTR, Flender taper clamping bush...
Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог конічних втулок Taper Lock | Инструкція по встановленню Taper Bush | |
