Безшпоночна затискна муфта KLDA Sati

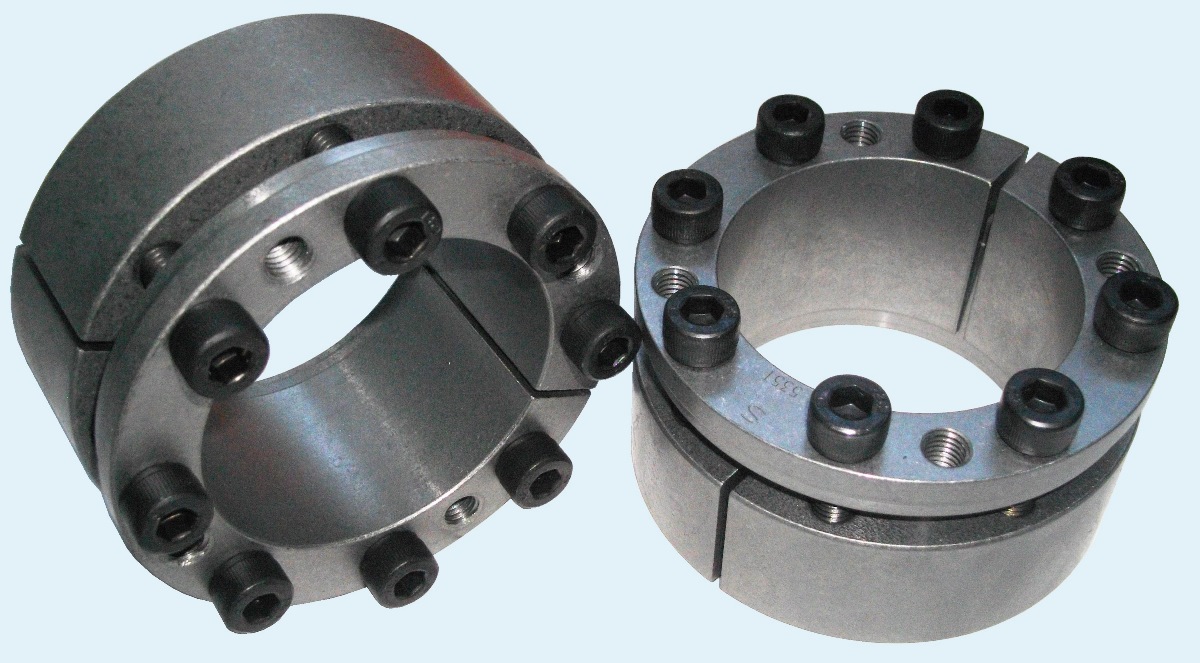

KTR Clampex

Sati KLDA - швидкозмінна затискна муфта.

Безшпоночна муфта KLDA Sati - це надійне та сучасне рішення для побудування механізмів, які працюють в умовах ударних навантажень та/або потребують періодичного переналаштування та синхронізації. Завдяки тому, що безшпоночні муфти встановлюються на гладкі вали без шпоночних пазів - можливо встановити на неї різноманітні компоненти приводу - зірочки, шківи, ступиці карданів, пружні муфти в любому положенні, а при необхідності змінити його.

Передача крутного моменту відбувається через сили тертя, які виникають під час стягування зустрічних конусів муфти KLDA за допомогою болтів, і розподілене це навантаження по всій охопленій поверхні вала (на відміну від шпоночного паза). Завдяки цьому, таке з'єднаня валів краще працює при пульсуючих  навантаженнях та при реверсивному русі.
Затискна муфта System block KLDA є самоцентруючою та не потребує додаткових конструктивних елементів для центрування.

Муфта затискна

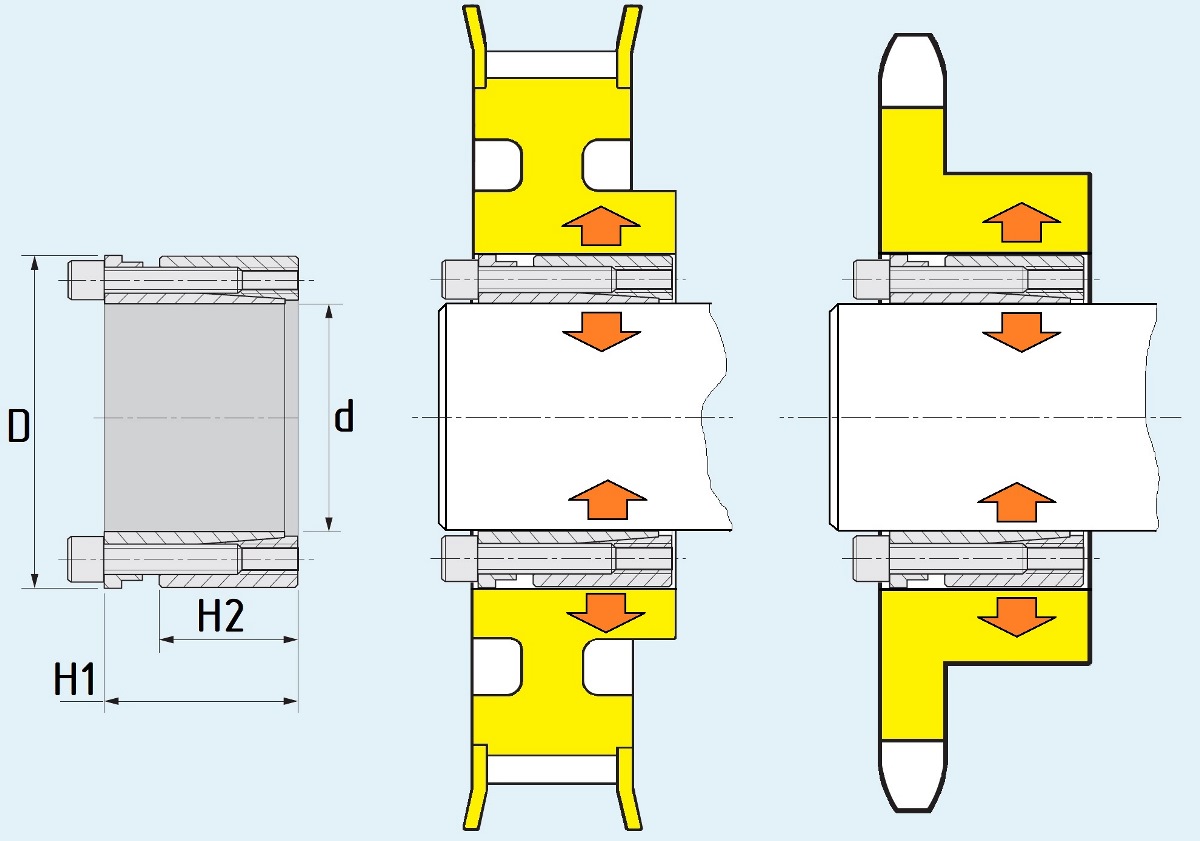

Розміри та маркування безшпоночних затискних муфт KLDA locking device

 маркування артикул d D H1 H2 крутний
 момент Нм		 допоміжне позначення
 Sati KLDA019 system block
 KLDA 19x47		 19 47 39 26 353 Clampex KTR 200 19x47,
 RCK70-19x47
 Sati KLDA020 system block
 KLDA 20x47		 20 47 39 26 382 Clampex KTR 200 20x47,
 RCK70-20x47
 Sati KLDA022 system block
 KLDA 22x47		 22 47 39 26 431 Clampex KTR 200 22x47,
 RCK70-22x47
 Sati KLDA024 system block
 KLDA 24x50		 24 50 39 26 519 Clampex KTR 200 24x50,
 RCK70-24x50
 Sati KLDA025 system block
 KLDA 25x50		 25 50 39 26 578 Clampex KTR 200 25x50,
 RCK70-25x50
 Sati KLDA028 system block
 KLDA 28x55		 28 55 39 26 686 Clampex KTR 200 28x55,
 RCK70-28x55
 Sati KLDA030 system block
 KLDA 30x55		 30 55 39 26 745 Clampex KTR 200 30x55,
 RCK70-30x55
 Sati KLDA032 system block
 KLDA 32x60		 32 60 39 26 912 Clampex KTR 200 32x60,
 RCK70-32x60
 Sati KLDA035 system block
 KLDA 35x60		 35 60 39 26 1010 Clampex KTR 200 35x60,
 RCK70-35x60
 Sati KLDA038 system block
 KLDA 38x65		 38 65 39 26 1216 Clampex KTR 200 38x65,
 RCK70-38x65
 Sati KLDA040 system block
 KLDA 40x65		 40 65 39 26 1323 Clampex KTR 200 40x65,
 RCK70-40x65
 Sati KLDA042 system block
 KLDA 42x75		 42 75 47 30 2128 Clampex KTR 200 42x75,
 RCK70-42x75
 Sati KLDA045 system block
 KLDA 45x75		 45 75 47 30 2304 Clampex KTR 200 45x75,
 RCK70-45x75
 Sati KLDA048 system block
 KLDA 48x80		 48 80 47 30 2461 Clampex KTR 200 48x80,
 RCK70-48x80
 Sati KLDA050 system block
 KLDA 50x80		 50 80 47 30 2530 Clampex KTR 200 50x80,
 RCK70-50x80
 Sati KLDA055 system block
 KLDA 55x90		 55 85 47 30 3138 Clampex KTR 200 55x85,
 RCK70-55x90
 Sati KLDA060 system block
 KLDA 60x90		 60 90 47 30 3314 Clampex KTR 200 60x90,
 RCK70-60x90
 Sati KLDA065 system block
 KLDA 65x95		 65 95 47 30 4079 Clampex KTR 200 65x95,
 RCK70-65x95
 Sati KLDA070 system block
 KLDA 70x110		 70 110 57 40 6707 Clampex KTR 200 70x110,
 RCK70-70x110
 Sati KLDA075 system block
 KLDA 75x115		 75 115 62 40 7354 Clampex KTR 200 75x115,
 RCK70-75x115
 Sati KLDA080 system block
 KLDA 80x120		 80 120 62 40 7943 Clampex KTR 200 80x120,
 RCK70-80x120
 Sati KLDA085 system block
 KLDA 85x125		 85 125 62 40 9512 Clampex KTR 200 85x125,
 RCK70-85x125
 Sati KLDA090 system block
 KLDA 90x130		 90 130 62 40 10100 Clampex KTR 200 90x130,
 RCK70-90x130
 Sati KLDA095 system block
 KLDA 95x135		 95 135 62 40 11865 Clampex KTR 200 95x135,
 RCK70-95x135
 Sati KLDA100 system block
 KLDA 100x145		 100 145 77 46 15396 Clampex KTR 200 100x145,
 RCK70-100x145
 Sati KLDA110 system block
 KLDA 110x155		 110 155 77 46 16867 Clampex KTR 200 110z155,
 RCK70-110x165
 Sati KLDA120 system block
 KLDA 120x165		 120 165 77 46 22064 Clampex KTR 200 120z165,
 RCK70-120x165
 Sati KLDA130 system block
 KLDA 130x180		 130 180 77 46 23535 Clampex KTR 200 130x180,
 RCK70-130x180
 Sati KLDA140 system block
 KLDA 140x190		 140 190 84 51 30210 Clampex KTR 200 140x190,
 RCK70-140x190
 Sati KLDA150 system block
 KLDA 150x200		 150 200 84 51 36440 Clampex KTR 200 150x200,
 RCK70-150x200
 Sati KLDA160 system block
 KLDA 160x210		 160 210 84 51 37351 Clampex KTR 200 160z210,
 RCK70-160x210
 Sati KLDA170 system block
 KLDA 170x225		 170 225 84 51 47617 Clampex KTR 200 170x225,
 RCK70-170x225
 Sati KLDA180 system block
 KLDA 180x235		 180 235 84 51 50418 Clampex KTR 200 180x235,
 RCK70-180x235

Безшпоночна затискна муфта Sati KLDA виготовляється з якісної вуглецевої сталі, має високу точність та надійність, впевнено може замінити стяжні втулки Compomax Conex D, Chiaravalli caletatori RCK70, Sit-lock 5A, BEA BK70, Ringspann RLK 130, Challenge, Fenner b-loc, Tollock TLK130, Recca 04, Bonfix CCE4000, Italblock, Poggi, Kinlok.

На сторінках нашого сайта ви можете завантажити PDF-каталоги безшпоночних муфт та допоміжну технічну інформацію. Якщо вам необхідно підібрати компоиненти приводу та транспортерних систем  - електродвигуни, редуктори, карданні вали, скрібкові ланцюги, транспортерні стрічки та сітки для ліній глазурування - звертайтесь з технічним завданням до наших інженерів.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
